K3D Калибровщик откатов

Описание

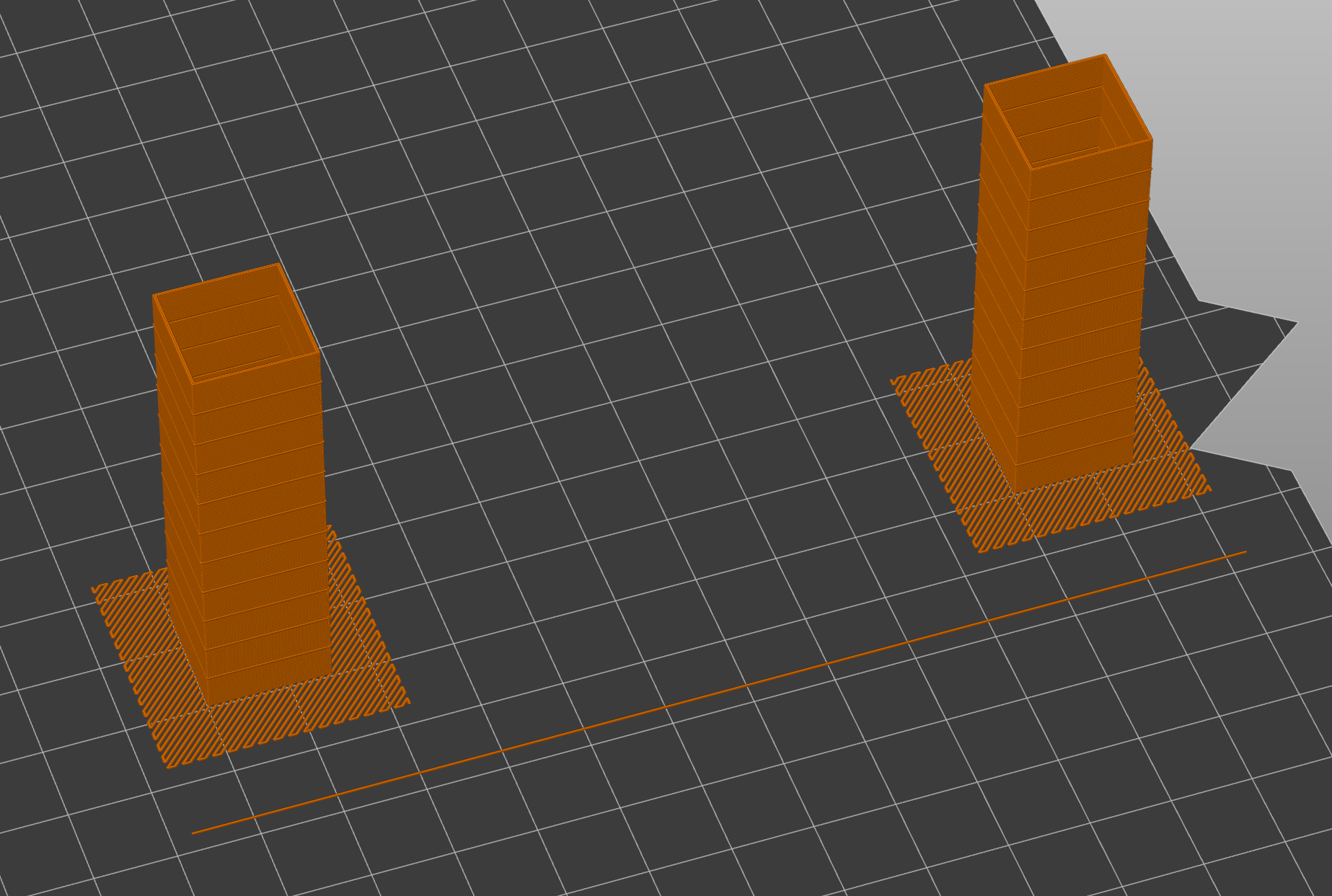

K3D Калибровщик откатов генерирует G-code для подбора значения длины и/или скорости отката экструдера FDM 3D принтера. Используется самая распространенная методика печати двух башенок со ступенчато изменяющимися длиной и/или скоростью отката по высоте. Таким образом за 1 печать можно проверить сразу несколько значений, что сокращает время калибровки.

Плюсы калибратора откатов K3D

Наиболее приближенные к реальной печати условия проверки откатов. В частности, между каждым откатом печатается линия длиной около 120мм, что исключает взаимовлияние проверяемых значений друг на друга;
Регулируемая длина перемещений позволяет еще больше приблизить условия тестирования к реальной печати на любом принтере;
Проверяется не только откат от одной точки до другой, но и откат при смене слоя;
Благодаря печати плота на первом слое, башенки достаточно устойчивы для проверки откатов на любых материалах, используемых в FDM 3D печати;
Перед печатью башенок делается прочистка экструдера, что увеличивает шанс успешной печати без вмешательства пользователя (без ручной прочистки перед печатью);
Сегменты с разными значениями длины и/или скорости отката отделены выпирающими слоями, что упрощает съем данных с распечатанной модели;
В общем случае тест занимает достаточно малое количество времени;
Калибратор доступен в виде веб-приложения, то есть может быть использован без предварительной установки;
Нет требований к конфигурации прошивки, работает почти со всеми FDM 3D принтерами.

Как пользоваться калибратором

Настройки

Заходите на страницу калибратора;

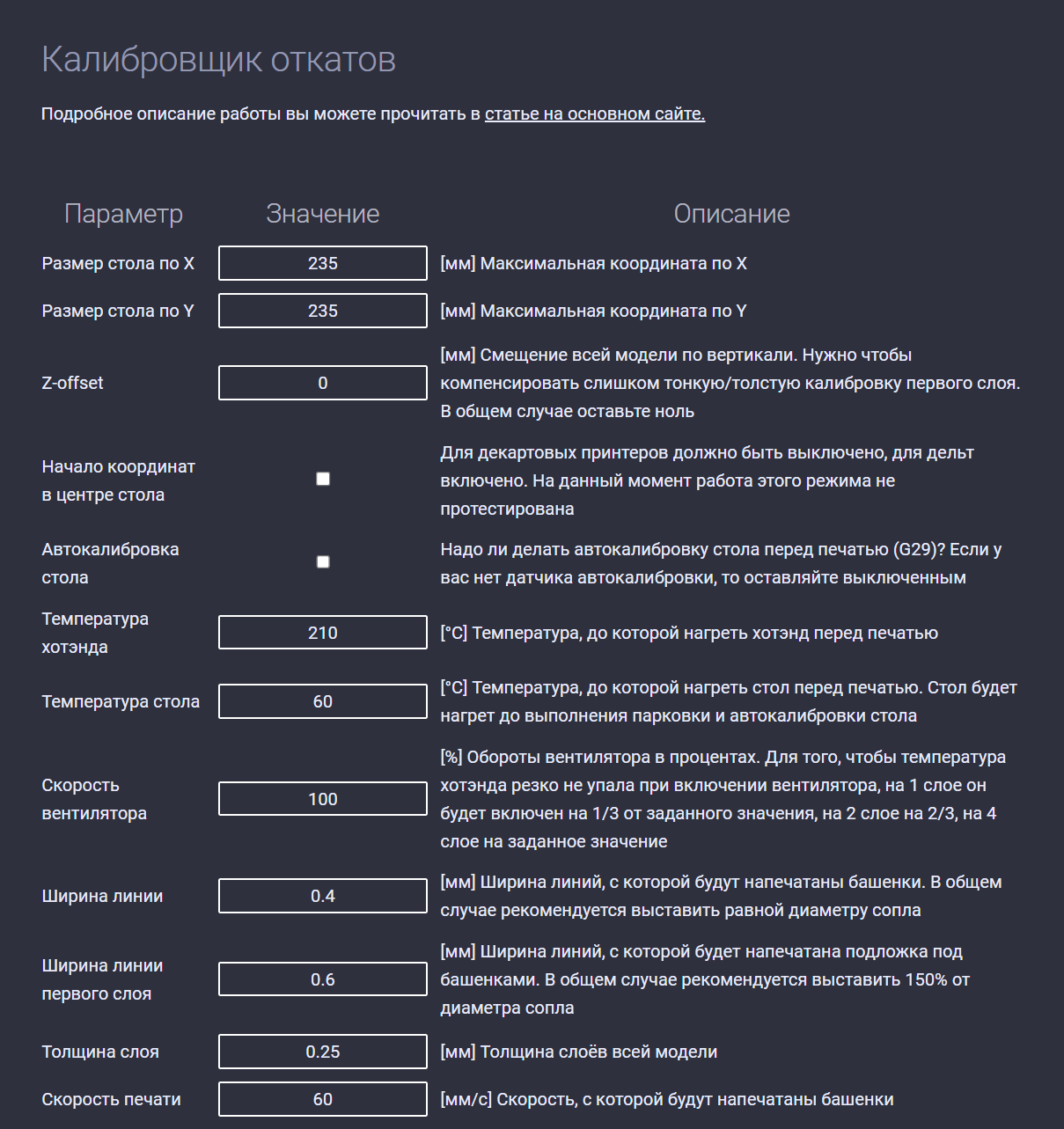

Перед вами будет список параметров, которые надо указать соответственно вашим обычным настройкам печати из слайсера;
Слева от каждого параметра есть его название, которое соответствует названию с большинстве слайсеров;
Справа есть подробное описание как параметр работает и какие значения стоит указывать;
Все значения стоит указывать цифрами, в качестве разделителя можно использовать как точку, так и запятую;
Введенные значения сохраняются в памяти браузера, так что можете не бояться закрыть или обновить страницу;
Нажимаете на кнопку Генерировать и скачать

Если параметры в допустимых диапазонах

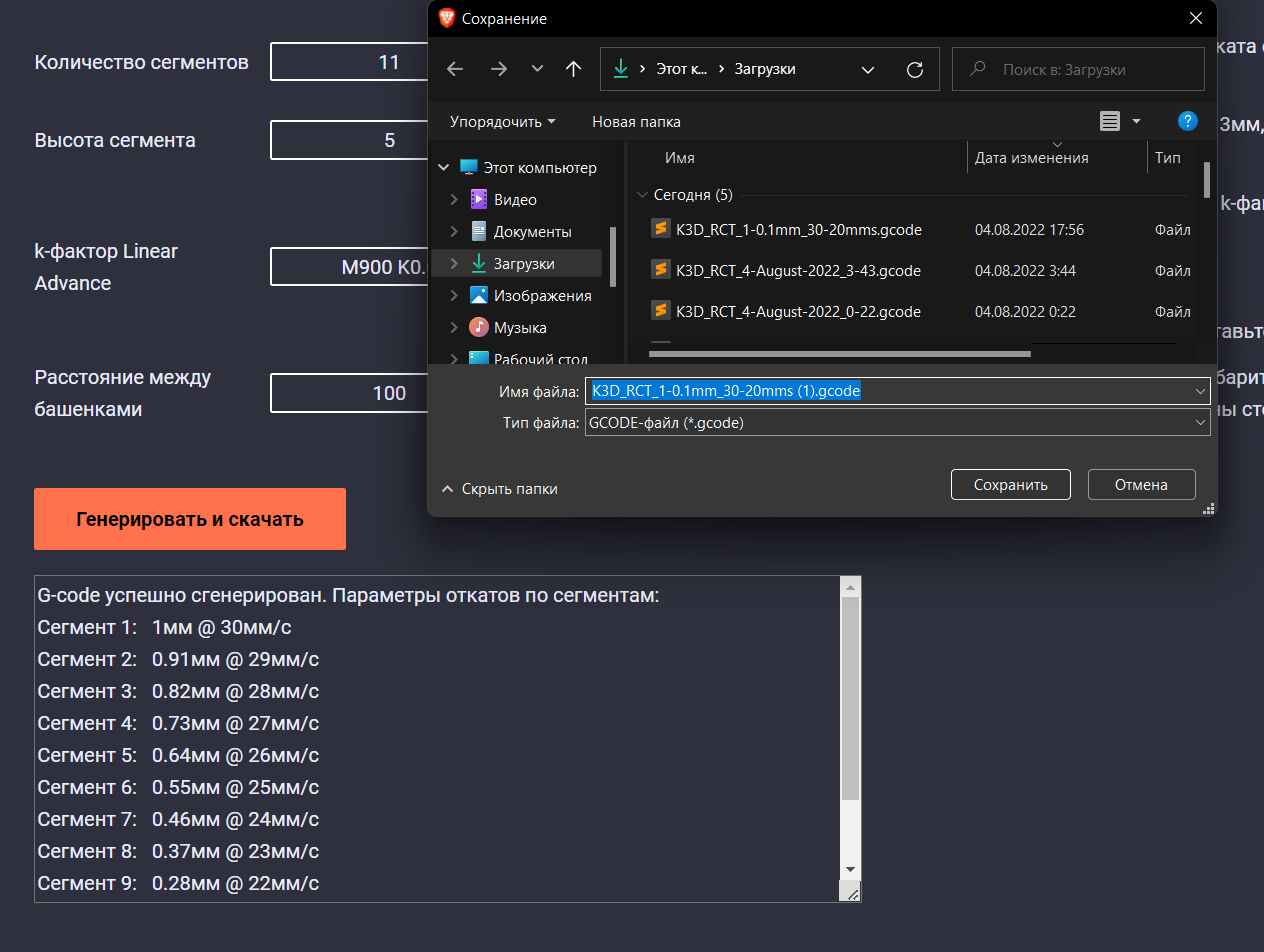

Если введенные вами значения параметров соответствуют допустимым диапазонам, то выведется окно скачивания файла и информационное окно внизу страницы.

Файл следует сохранить и распечатать на принтере привычным для вас методом. Перед печатью рекомендуется перезагрузить принтер чтобы избежать конфликта с ранее напечатанными файлами. Также рекомендуется просушить пластик, чтобы избежать ложных результатов.

В информационном окне внизу страницы будут выведены параметры откатов для каждого сегмента. Сегменты нумеруются снизу, то есть самый нижний - сегмент 1, второй снизу - сегмент 2 и так далее. Не обязательно сохранять куда-то эти значения, так как информация о значениях на сегментах также сохраняется внутри G-code файла. Вы можете открыть его любым текстовым редактором, например, Notepad++, и посмотреть значения там. Также информация о начальных и конечных длинах и скоростях откатов за сегмент будет сохранена в названии файла.

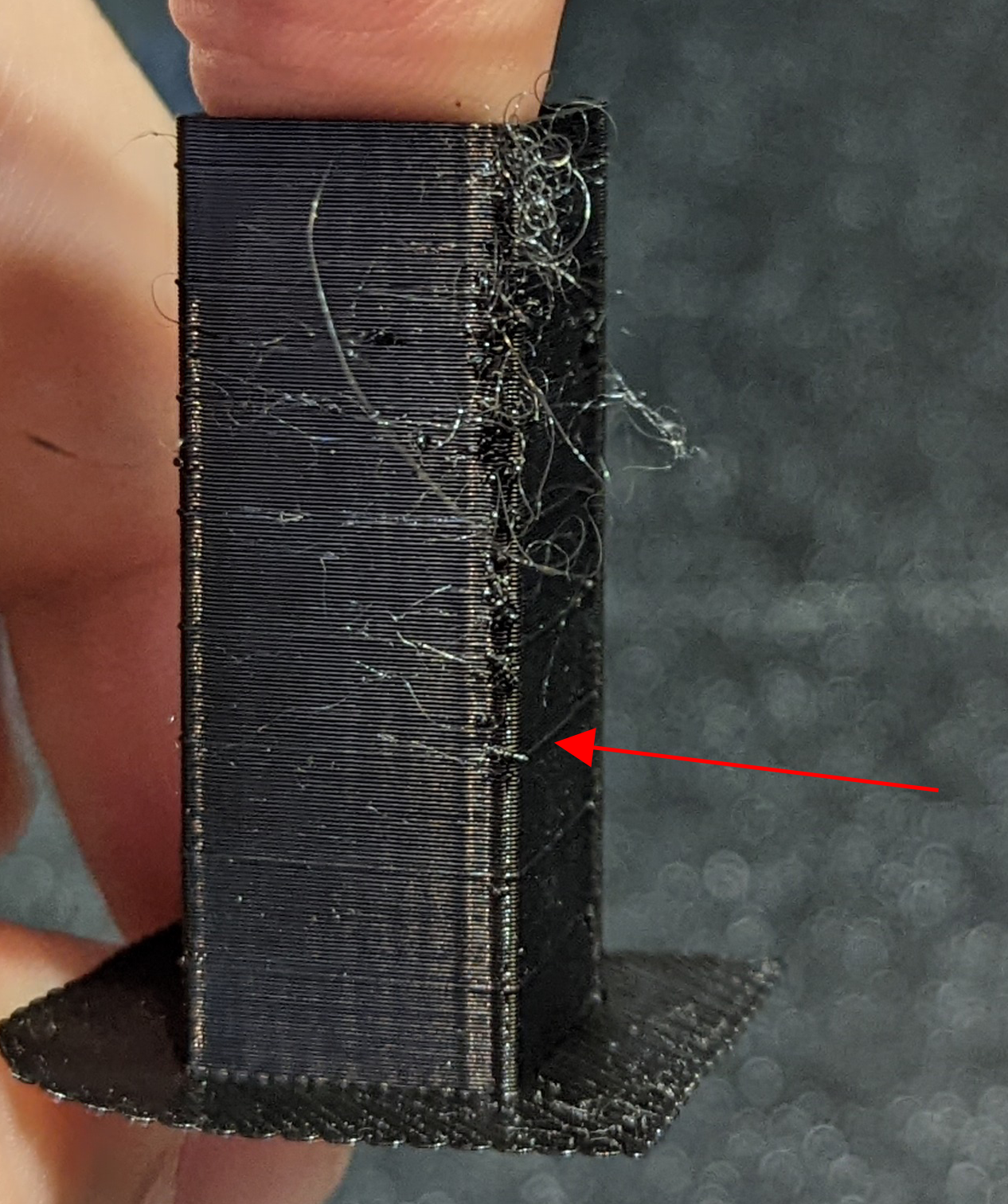

Посмотрите на распечатанные башенки. Если диапазон проверяемых значений подобран правильно, то снизу у вас должны быть сегменты, распечатанные без дефектов, а сверху сегменты, на которых будут оставаться кусочки из вытекшего за время перемещения пластика. На фото модели выше дефекты начинаются с 4 сегмента, это значит что значения параметров длины и скорости откатов для 3 сегмента подходят и являются оптимальными.

Если все сегменты отпечатаны без дефектов, то диапазон проверяемых значений стоит сместить в меньшую сторону. Например, если вы проверяли длину откатов от 5 до 3мм, и дефектов нигде нет, то стоит проверить диапазон от 3 до 1мм.

Если все сегменты имеют дефекты, связанные с вытекающим во время перемещения пластиком, то стоит проверить, что тестируемый пластик просушен и что для него выставлены оптимальные температуры. Если с этим проблем нет, значит надо сместить тестируемый дипазон в сторону больших значений.

Если параметры выходят из допустимых диапазонов

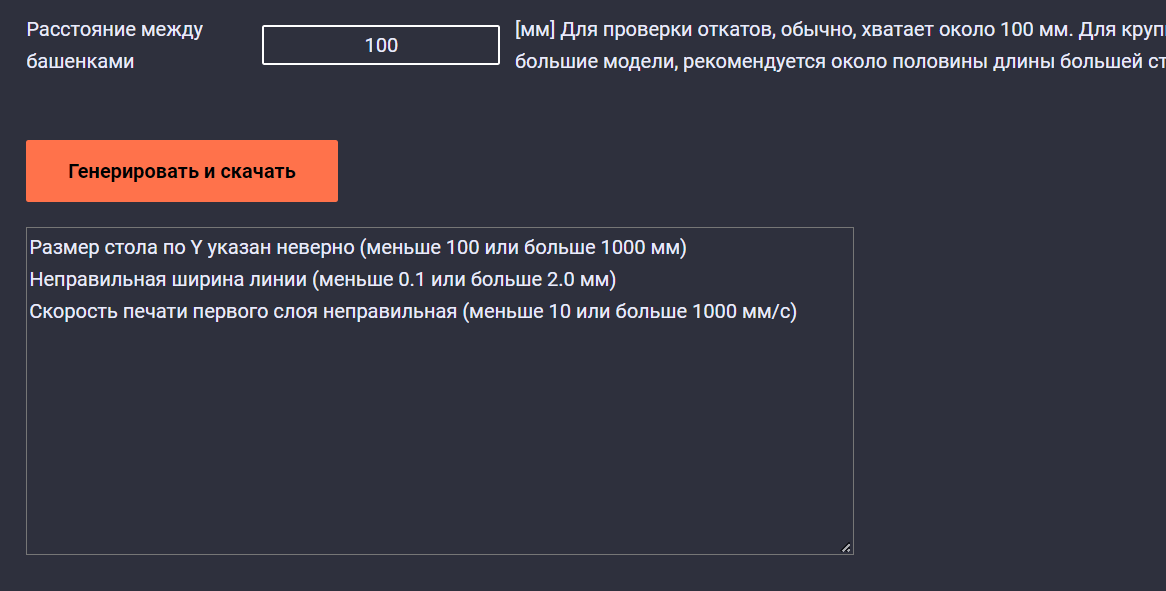

Если указанные вами параметры выходят из допустимых диапазонов, то окна для скачивания файла выведено не будет. В информационном окне будет выведено какие параметры выходят за допустимые пределы. Исправьте эти значения и попробуйте снова.

Частые вопросы и ответы на них

Не появляется кнопки "генерировать и скачать"

Кнопка Генерировать и скачать появляется после того, как браузер загружает основной исполняемый файл программы. Обычно на это уходит менее 20 секунд, но в редких случаях может уйти больше времени.

Если в течение 2 минут кнопка не появилась, то попробуйте перезагрузить страницу с помощью сочетания клавиш ctrl + F5.

Если после обновления страницы всё равно не появляется кнопки, то, скорее всего, ваш браузер не поддерживает webassembly. В таком случае рекомендуется установить более современный браузер (Chrome, Firefox, Safari, Edge и т.д. последних версий).

При нажатии кнопки "генерировать и скачать" ничего не происходит

Скорее всего это значит, что вы ввели недопустимые значения параметров и программа вылетела с ошибкой. Такое может быть если вводить буквы вместо цифр, например. В этом случае обновите страницу с помощью сочетаний клавиш ctrl + F5, проверьте все значения и попробуйте еще раз.

Ошибка "move exceeds maximum extrusion"

Эта ошибка возникает в прошивке klipper и решается внесением строчки max_extrude_cross_section: 999999 в раздел extruder в конфигурации.

Это отключит защиту от выдавливания большого количества пластика на маленьких перемещениях. Отключение этой защиты не приводит ни к каким негативным последствиям, то есть у вас не возникнет дефектов печати, не возникнет ситуаций, опасных для механики принтера и так далее.

В целом, работа этой защиты, скорее всего, забагована. На это указывает несколько вещей:

Она иногда срабатывает и на g-code из Cura или Prusaslicer, которые после отключения защиты печатаются полностью нормально;
Тот же g-code из калибратора после отключения защиты печатается нормально, без дефектов;
Ручной поиск где klipper насчитал такую экструзию на данный момент безуспешен. Ни одна из линий в g-code не имеет такой площади сечения, но klipper её где-то находит;
На других прошивках эти "проблемные" g-code файлы печатаются так же без ошибок и дефектов.

Чем усложненный режим отличается от обычного?

Существует 2 порядка, в которых можно печатать башенки:

правая->левая->смена слоя->левая->правая;
правая->левая->смена слоя->правая->левая.

При первом способе смена слоя происходит без перемещения от башенки к башенке. При втором способе перемещение происходит непосредственно после смены слоя. Таким образом, второй способ является более сложным для экструдера вариантом, и до версии 1.4 он и использовался.

Начиная с версии 1.4 было решено перейти на первый способ, так как именно так слайсеры режут подобные коды. То есть теоретически, первый способ должен быть ближе к реальной печати, и давать более точный результат. Тем не менее, у некоторых людей произошло обратное, и нарезка "как в слайсере" начала показывать слишком оптимистичные результаты.

Специально для борьбы с такими случаями был добавлен переключатель между этими двумя порядками печати башенок. Если галочка Усложненный режим выключена, то будет использоваться 1 режим нарезки ("как в слайсерах"). Если галочка включена, то будет использоваться 2 режим, который проверяет откаты в более сложных условиях для экструдера.

Изменения в версиях

v1.1

Добавлены параметры откатов по сегментам в начало G-code файла;
Упрощен вывод ошибок (убрано ненужное)
Добавлена команда M82 (абсолютная экструзия) в начальный скрипт печати

v1.2

Теперь в качестве разделителя в дробных числах поддерживается не только точка, но и запятая;
Увеличен диапазон допустимых скоростей откатов до 150мм/с;
Диапазон допустимой высоты сегмента изменен на [0.5-50] мм;
Исправлен двойной вывод ошибки;
Конечный G-code печати изменен и теперь должен работать на всех принтерах, включая дельты;
Порядок сегментов в информационном сообщении инвертирован чтобы совпадать с порядком печати сегментов.

v1.3

Исправлен порядок нагрева хотэнда и стола;
Прочистка хотэнда теперь осуществляется в две линии.

v1.4

В этом обновлении добавлено несколько оптимизаций печати, которые призваны приблизить работу генератора к слайсерам.

Периметры в башне теперь печатаются так, как их генерируют слайсеры (теперь два отдельных прямоугольника, раньше была спираль);
Изменен порядок печати башен. Раньше: левая -> правая -> левая -> правая. Теперь: левая -> правая -> правая -> левая;
Шов на правой башенке теперь зеркален шву на левой;
Теперь после печати голова не только поднимается на 5мм, но еще и отходит к центру стола.

v1.5

Исправлена работа Z-offset;
Движение к началу печати теперь осуществляется в два этапа: сначала поднимается ось Z, потом идёт движение в плоскости XY. Это позволяет избежать столкновения сопла со столом на принтерах, где положение при парковке ниже поверхности стола;
В прошлой версии неправильно считались координаты периметров башенок, из-за чего те пересекались на 50%. Это вызывало переэкструзию и гипертрофированный шов. В новой версии расстояние между периметрами считается так, чтобы те пересекались на 10%;
Исправлен отвод сопла к центру области печати.

v1.6

Добавлена поддержка английского языка;
Добавлена настройка потока;
Добавлена кнопка сброса параметров к стандартным значениям;
Ввод команды на установку k-фактора LA/PA теперь зависит от типа прошивки;
Добавлена возможность менять стартовый и конечный G-код.

v1.7

Динамическая генерация списка проверяемых значений при изменении любого параметра, связаннго с ними.

v1.8

Убрано уведомление, что режим для дельт не был протестирован;
Добавлен усложненный режим;
Теперь в генерируемый G-код выписываются все параметры, которые вводил пользователь.
