В этом разделе вы можете найти проверенные ссылки на детали механики для FDM 3D принтеров.

Направляющие серии MGN

У официального поставщика рельс HIWIN в РФ рельсы стоят неоправдано дорого, продаются только метровыми или двухметровыми отрезками, кареток с нужным преднатягом часто нет в наличии + есть подозрения, что иногда толкают контрафакт. В других магазинах, особенно на AliExpress, нарваться на оригинал HIWIN сложно. Так что ссылки на рельсы этого производителя я оставлять не буду.

Рельсы у китайских производителей кратно дешевле, но всегда являются лотереей. С одного лота может прийти как нормального качества, так и совсем фуфло. Это можно компенсировать покупкой рельс и кареток с запасом, а потом отсеиваением брака или покупкой шариков с рельсами и переборкой кареток для выбора люфта.

Наименование Типоразмер KGT2 RDBB3 Комментарий
Рельса с кареткой MGN9 Длина рельсы и тип каретки на выбор
Каретка MGN9 - C - короткая каретка, H - длинная. Выбирать block only/carriage only
Шары MGN9 - Шарики для переборки кареток. Цифры Z0, Z1 и т.д. - преднатяг4
Рельса с кареткой MGN12 Длина рельсы и тип каретки на выбор
Каретка MGN12 - C - короткая каретка, H - длинная. Выбирать block only/carriage only
Шары MGN12 - Шарики для переборки кареток. Цифры Z0, Z1 и т.д. - преднатяг4

Комплектующие Openbuilds

Наименование Ссылки Комментарий
Колёса Openbuilds Обычные колёса из ПОМ
Каретка Ender-3 в сборе Для установки печатающих голов для Ender-3 на принтеры с другими каретками
Эксцентриковая гайка Служит для регулировки прижима колёс
Проставки под колёса 6мм Ставится между кареткой и колесом чтобы обеспечить нужный вылет
Проставки под колёса 8мм -//-

Покрытия для столов

Виды покрытий

В современных принтерах используется много видов покрытий, каждое из которых имеет свои плюсы и минусы, а также подходит для разных видов филамента:

Вид покрытия Отлично липнут Средне липнут Примечание
Оконное стекло Зависит от применяемого клея Зависит от применяемого клея Очень дешевое покрытие. Применяя правильный клей, можно печатать почти любым филаментом. Если клеевой слой тонкий, то даёт глянцевую поверхность на детали. Не является легкосъёмным
Ultrabase PLA, PETG, SBS, TPU ABS, ASA, HIPS, PC, SAN Стекло, на которое уже нанесено покрытие, подходящее для большинства простых в печати материалов. Мазать клеем можно, но смысла в этом нет. В последнее время потеряло популярность и практически не купить. Не является легкосъёмным
Стальной лист без покрытия Зависит от применяемого клея Зависит от применяемого клея Лист из тонкой пружинной стали, который устанавливается на магнитное основание, наклеенное на стол. Благодаря конструкции лист можно изогнуть для легкого отделения напечатанных деталей, а также заменить на аналогичный лист. Применяя правильный клей, можно печатать почти любым филаментом. Плохо подходит для применения клеёв на основе ПВП. Требует наличия магнитного основания на принтере
Стальной лист с порошковым PEI PLA, PETG
SBS, TPU
Композиты на основе:
ABS, ASA, PC
ABS, ASA, PC, SAN, HIPS, PA12, композиты на основе PA12 Как обычный стальной лист, но с покрытием из порошкового PEI. Благдаря этому этот на этот лист и без клея липнет большинство распространённых филаментов. Покрытие оставляет на детали приятную глазу текстуру, а также является относительно износостойким
Стальной лист с плёнкой PEI PLA, PETG
SBS, TPU
Композиты на основе:
ABS, ASA, PC
ABS, ASA, PC, SAN, HIPS, PA12, композиты на основе PA12 Похож на лист с порошковым PEI, но покрытием является плёнка из PEI, наклеенная на лист. Держит некоторые материалы чуть лучше варианта с порошковым покрытием, но материалы с усадкой отрывают плёнку от листа, создавая пузыри. Благодаря этому, данное покрытие служит относительно недолго. Даёт матовую текстуру на деталях
Стальной лист с плёнкое PET / PEO / PEY и т.п. - PLA, PETG, TPU?, SBS? Как обычный стальной лист, но с накленной на неё плёнкой из PET. На плёнку нанесён узор, который отпечатывается на детали, что служит для создания художественного эффекта. Эта плёнка не выдерживает нагрева стола для печати инженерными материалами. На неё относительно плохо липнут даже PLA и PETG. Применение клея портит отпечаток текстуры на детали. Лист чисто чтобы поиграться, серьёзно печатать на нём не получится
Стеклотекстолит FR-4 PP и композиты на его основе - Этот материал используется только для печати полипропиленом т.к. этот филамент относительно плохо липнет ко всем другим материалам, а к стеклотекстолиту нормально. Для улучшения адгезии поверхность надо заматовать как можно более грубой шкуркой, вплоть до появления глубоких царапин. Для печати другими материалами это покрытие смысла не имеет
Стальной лист с наклеенным FR-4 PP и композиты на его основе - Тот же самый FR-4, но накленный на стальной лист для совместимости с принтерами, использующими таковые. Смысла для других материалов кроме полипропилена не имеет

Т.к. почти все современные принтеры оборудованы магнитным основанием на столе, то смысла использовать стёкла и стеклотестолит мало. Из стальных листов наиболее универсальным будет являться лист c двухсторонним порошковым PEI. Всё, что липнет на это покрытие, можно будет печатать без клея. Если понадобится печатать тем, что не липнет, то можно будет намазать одну из сторон листа подходящим клеем. Если планируете печатать полипропиленом, то докупить еще лист с FR-4.

Стальной лист с порошковым PEI

Типоразмер BTT Energetic Другое Комментарий
184х184 Используется на Bambu Lab A1 Mini
235x235 Adventurer 5M / 5M Pro
235x235 с ключами - Ender-3S1, Ender-3V3, K1, K1C, K1SE
250x250 - Qidi Q1 Pro
257x257 Bambu Lab P1P / P1S / X1C / X1E
310x315 - Creality K1 Max
350x320 - Bambu lab H2D

Другие размеры листов можете найти в каталогах производителей, ссылки на которых даны в таблице.

Детали приводов

Зубчатые ремни

Ремней существует несколько видов. Почти во всех серийных принтерах и самосборных конструкциях используется 2GT неопреновый ремень со стекловолоконным кордом, который имеет чёрный цвет с, возможно, коричневыми элементами. Этот ремень и относительно жёсткий, и стоек к износу, и достаточно гибок. Реже встречаются неопреновые ремни 1.5GT. Они менее жёсткие, но могут уменьшить рябь. Обратите внимание, что просто так заменить 2GT на 1.5GT нельзя. Требуется, чтобы в конструкции была предусмотрена такая возможность.

Полиуретановые ремни со стальным кордом (белые) в 3D принтерах не применяются т.к. они очень быстро изнашиваются от сильного изгиба. Ремни с другим профилем зуба не распространены.

Производитель 2GT 6 мм 2GT 9 мм Комментарий
POWGE Цена низкая, качество хорошее. Себе покупаю такой и доволен
GATES GATES стоит дороже POWGE и считается более качественным. Но лично я разницы по эксплуатации не видел, хоть многократно менял на разных принтерах одно на другое. Если шейх, то берите. Если работяга, то и POWGE норм :)

Шкивы 2GT

Кол-во зубов 6 мм 9 мм Комментарий
12 Используются как основа для печатных шкивов
16 Редко встречаются в 3д принтерах
20 Самые распространенные шкивы на 3д принтерах. Под Nema 17 мотор брать с диаметром центрального отверстия 5мм
30-38
40-48

Шкивы другого размера можно найти в каталоге: [ POWGE]

Шаговые двигатели для осей XYZ

Последнее время набирают популярность моторы с поворотом за шаг 0.9° (у обычных 1.8°/шаг). Умозрительно кажется, что они точнее, но на практике это никак не заметно, в том числе не влияет на рябь. При этом у таких моторов крутящий момент будет ниже, а цена часто выше. Так что я моторы 0.9°/шаг не рекомендую и ссылок на них не даю.

Типоразмер Длина Кр.момент Ток_RMS Ссылки Комментарий
Nema 17 38 мм 420 мН*м 1.5 А Usongshine 17HS4401 Дешевый, но относительно неплохой мотор, рябит слабо
Nema 17 48 мм 440 мН*м 1.68 А LDO-42STH48-1684AC Хороший универсальный мотор. Качественный и хорошо сопротивляется ряби
Nema 17 48 мм 590 мН*м 2.0 А LDO-42STH48-2004AC Хороший универсальный мотор. Качественный и хорошо сопротивляется ряби
Nema 17 48 мм 600 мН*м 2.5 А Leadshine 42cm06 Хороший универсальный мотор. Качественный и хорошо сопротивляется ряби
Nema 17 60 мм 850 мН*м 2.0 А LDO-42STH60-2004AC Хороший крупный мотор. Качественный и хорошо сопротивляется ряби
Nema 17 60 мм 800 мН*м 2.5 А Leadshine 42cm08 Хороший крупный мотор. Качественный и хорошо сопротивляется ряби

Ходовые винты и гайки

Лучший вариант привода оси Z - ходовой винт с трапецеидальной резьбой и гайка из POM. Такой привод стоит дешево, очень надежен и не даёт никаких дефектов печати, если ничего не сломано и не допущено конструктивных ошибок в установке. Винт с латунной гайкой работает сопоставимо, но допускает достаточно большой люфт, который в обычных условиях выбирается массой балки или стола, но, изредка, может давать дефекты на печати. Антилюфтовые гайки (с подпружиненным элементом) либо не дают никаких улучшений, либо могут давать дефекты сами по себе. Винты с тефлоновым покрытием не лучше обычных, но стоят заметно дороже.

Наименование Ссылки Комментарий
Винт Tr8x8 (P2) с латунной гайкой Четырёхзаходная резьба. Такие винты наиболее распространены среди 3д принтеров. Дают возможность перемещать ось Z относительно быстро. Не обладают самоторможением, то есть трогая стол/балку можно через гайку прокрутить винт
Гайка Tr8x8 (P2) POM обычная Гайка из ПОМ типоразмера как используется на большинстве принтеров. Сидят плотнее, чем латунные гайки, за счёт чего ниже шанс дефектов печати
Гайка Tr8x8 (P2) POM под Ender Гайка типоразмера как у Ender-3. Если не собираетесь менять стоковый винт, то вам нужна именно такая
Винт Tr8x2 с латунной гайкой Однозаходная резьба. Теоретически, в 4 раза точнее, чем винты с четырёхзаходной резьбой, но на практике это не ощущается. Обладают самоторможением, что бывает удобно в некоторых конструкциях
Гайка Tr8x2 POM обычная Гайка из ПОМ типоразмера как используется на большинстве принтеров. Сидят плотнее, чем латунные гайки, за счёт чего ниже шанс дефектов печати

Муфты

Если у вас нет проблем с работой привода оси Z, то муфты менять не нужно.

Наименование Изображение Ссылка Комментарий

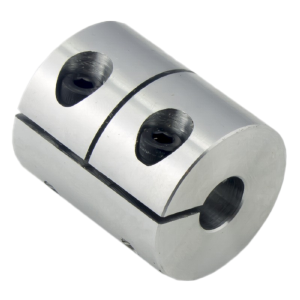

Муфта продольно-свёртная 5х8мм муфта продольно-свёртная Лучший вариант для приводов оси Z. Стоит дешево, нормально центрирует вал и винт друг с другом, держит хорошо, вплоть до возможности установки мотора сверху винта

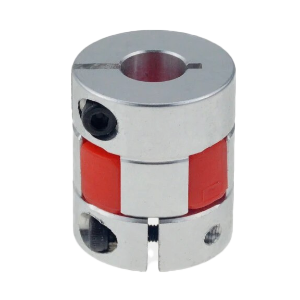

Муфта кулачковая 5х8мм муфта кулачковая Лучше продольно-стяжной тем, что частично поглощает вибрации. Хуже тем, что не скрепляет винт и мотор жестко
