3D рекомендатор: электроника
В этом разделе вы можете найти проверенные ссылки на электронику для FDM 3D принтеров.
- Задать вопрос по поводу выбора комплектующих
- Сообщить об ошибке в telegram - обязательно тегайте @dmitry_sorkin в сообщении, чтобы мне пришло уведомление
- Сообщить об ошибке по e-mail - ⚠️ Только для сообщений об ошибках. На вопросы по e-mail не отвечаю
Материнские платы
Только MCU
Такие платы "из коробки" подходят только под прошивку Marlin. Чтобы установить на эти платы Klipper необходимо дополнительно устанавливать к ним в пару одноплатный компьютер а-ля Rapberry Pi, Orange Pi или подобных. Обычно комплект из такой мат.платы + одноплатного компьютера оказывается выгоднее как минимум в рамках ремонтопригодности.
| Наименование | Комментарий | ||||
|---|---|---|---|---|---|
| BTT SKR Mini E3 V2 | 4x tmc2209 | 1 | 2 | Устанавливается в Ender-3/Ender-3Pro/Ender-3V2/Ender-3 Neo/Ender-3V2 Neo и подобные на штатные крепления. Хуже, чем Cheetah по железу, но легко и просто ставится Marlin | |
| FYSETC Cheetah | 4x tmc2209 | 1 | 3 | Только под Klipper!3. Устанавливается в Ender-3/Ender-3Pro/Ender-3V2/Ender-3 Neo/Ender-3V2 Neo и подобные на штатные крепления. Выбор питания вентиляторов 5\12\24в. У 5в линии питания хватает мощности для подключения к ней одноплатников типа Raspberry/Orange Pi | |
| BTT SKR 1.4 | 5x pololu | 2 | 1 | Одна из лучших плат цена/качество для одноэкструдерных принтеров. Недостаток портов управляемых вентиляторов компенсируется возможностью подключить вентилятор в порт для второго экструдера | |
| Fysetc S6 | 6x pololu | 3 | 3 | Популярная плата под принтеры с 6 моторами. | |
| BTT Octopus / Octopus Pro | 8x pololu | 4 | 6 | Плата для продвинутых проектов с большим количеством моторов. У 5в линии питания хватает мощности для подключения к ней одноплатников типа Raspberry/Orange Pi. Есть выбор напряжения питания вентиляторов. В Pro версии (2 ссылка) есть усилитель для PT100/PT1000 и возможность устанавливать высоковольтные драйверы до 60в | |
| BTT Octopus Max EZ | 10x EZ | 4 | 6 | Наиболее "нашпигованная" плата. Много драйверов, питание для одноплатников, возможность подключать 4-проводные вентиляторы, выбор напряжения на вентиляторы, мощный МК, 5 усилителей для PT100/PT1000 и т.д. |
MCU + CPU
Эти платы представляют из себя обычную материнку принтера, совмещенную с компьютером под linux или с подготовленным портом для установки компьютера прямо на материнку. Их имеет смысл брать под установку Klipper если ограничено место в отсеке электроники и комплект из обычной материнки + одноплатного компьютера плохо влезает. Также на эти платы можно установить Marlin, но это имеет мало смысла.
Одноплатные компьютеры
Для прошивки Klipper эти компьютеры выполняют роль хоста, то есть на них крутятся управляющая часть прошивки, веб-интерфейс и т.д. Для прошивки Marlin такой одноплатный компьютер может хостить Octoprint - веб-интерфейс для удаленного управления принтером. Тем не менее, использование Octoprint является нерациональным, так как для связки Marlin + Octoprint требуется такое же железо, как для Klipper, а возможностей в такой связке будет меньше.
Все указанные компьютеры потянут веб-камеру, телеграм бота, работу с несколькими принтерами и т.д.
Драйверы
Рекомендуется покупать драйверы той же фирмы, что и плата, чтобы избежать проблем совместимости. Выгоднее брать драйверы сразу с платой в комплекте, так что, если есть такая возможность, то лучше ей воспользоваться.
| Тип драйвера | BTT | MKS | FLY | FYSETC | Комментарий |
|---|---|---|---|---|---|
| tmc2209 pololu | Хороший универсальный драйвер. Ток до 2А. Дробление шагов до 1/256. Интерполяция шагов до 1/256. Напряжение питания до 28в. Подключение к плате по step/dir или UART. При подключении по UART можно использовать sensorless homing | ||||
| tmc2209 EZ | - | - | - | То же самое, но для плат BigTreeTech с разъёмами EZ | |
| tmc2240 pololu | - | Ток до 2.1А. Дробление шагов до 1/256. Интерполяция шагов до 1/256. Напряжение питания до 36в. Подключение к плате по SPI. Есть sensorless homing | |||
| tmc5160_HV pololu | - | - | Ток до 3А. Напряжение до 60в. Дробление шагов до 1/256. Интерполяция шагов до 1/256. Подключение к плате по SPI. Есть sensorless homing. Такие драйверы громче и дороже, чем 2209\2240, так что их имеет смысл брать только под питание высоким напряжением2 или под моторы, требующие более 2А | ||
| tmc5160_HV внешние | - | То же самое, только на отдельной внешней плате. Имеют своё питание и разъёмы, благодаря чему могут выдерживать больший ток (зависит от производителя). Имеют смысл только под Nema23 моторы | |||
| tmc5160_HV EZ | - | - | - | То же самое, что tmc5160 HV pololu, но для плат BigTreeTech с разъёмами EZ |
Информация по некоторым не указанным драйверам:
- tmc2208 - почти то же самое, что tmc2209, но чуть-чуть дешевле и хуже во всём. Смысла брать мало.
- tmc2225 - tmc2208 в другом корпусе.
- tmc2226 - tmc2209 в другом корпусе. Брать можно в тех же случаях, что и tmc2209.
- tmc5160 - не высоковольтная версия имеет смысл только под Nema23 моторы, которые в 3D принтерах крайне не распространены.
- Любые "серво" драйверы (BTT S42C, MKS SERVO42 и т.п.) не имеют смысла так как контролируют перемещения недостаточно точно. 99% что будут отклонения печатающей головы от траектории движения и геометрия деталей будет нарушаться.
- tmc2100, 2130, a4988, lv8729, drv8825 и т.д. устарели, смысла не имеют.
Экраны
Если вы собираете электронику под Marlin, то лучшим экраном будет вариация 12864 т.к. через него будет доступна вся функциональность прошивки и не будет никаких ограничений, багов, тормозов и т.д. Цветные сенсорные экранчики под Marlin в большинстве случаев блокируют доступ к части функциональности прошивки (часто даже к бóльшей части функциональности), могут вызывать лаги и дефекты печати и т.д. Поэтому рекомендуется на них деньги не тратить.
Для использования прошивки Klipper экран в большинстве случаев не нужен т.к. эта прошивка управляется через веб-интерфейс, который можно открыть с компьютера или телефона. Для целей мониторинга за печатью или изменения пары настроек на лету 12864 экранчика хватает, при этом подключить и настроить его будет просто. С цветными сенсорными экранами могут быть проблемы, так как у них нет стандартного подключения + конфигурация системы под них не очевидна неопытному пользователю linux. Так что рекомендуется либо избегать таких экранов, либо искать инструкцию по их установке именно к вашей материнской плате, и покупать экран из инструкции.
Источники питания и преобразователи
Ноунейм блоки питания покупать не стоит т.к. это чревато выходом из строя всей электроники принтера. БП от хороших производителей стоит покупать только в крупных магазинах, которые не станут торговать контрафактом.
Датчики автоуровня
Датчик автоуровня используется для компенсации кривизны стола, и не убирает необходимость выставления стола в горизонт ("калибровки" стола). Работает очень просто: строится карта высот, после чего нижняя часть модели искажается под эту кривизну. Если у вас стол достаточно ровный, то покупать датчик не имеет смысла. Если стол кривой настолько, чтобы были проблемы с печатью, то рекомендуется сначала попытаться исправить эту кривизну, чтобы модели печатались без искажений. И, только если кривизну исправить не получается, стоит заморачиваться установкой датчика.
Концевики

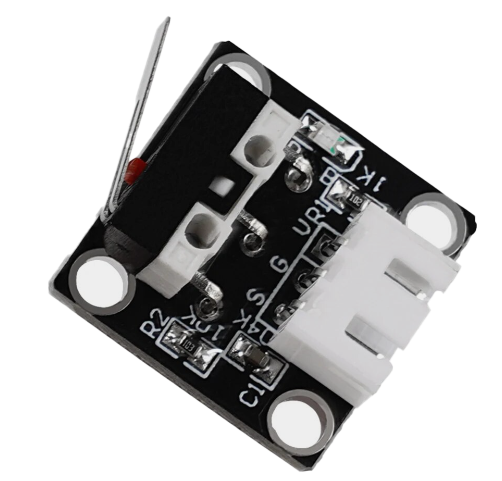

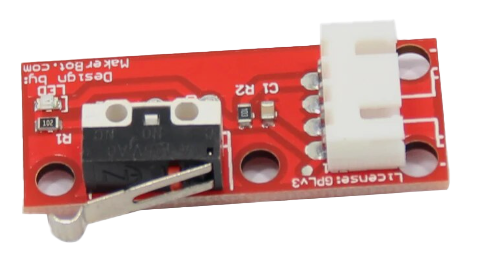

Если меняете концевик на готовом принтере и не хотите лезть в прошивку, то придётся брать такой же, как стоял изначально. Учитывая разнообразие плат с концевиками для разных принтеров, я не могу привести ссылки на все возможные варианты. Но приведу на распространенные, которые встречаются чаще всего.

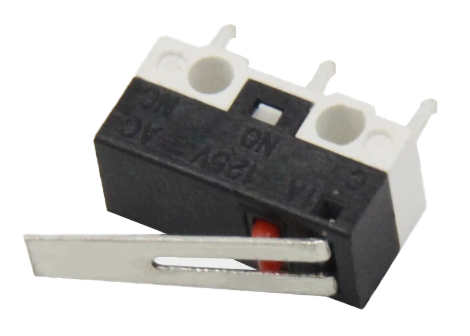

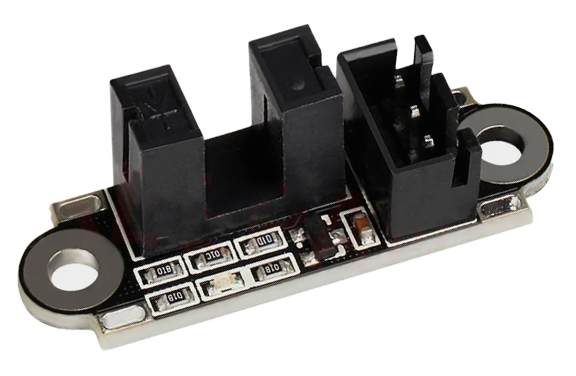

Механические концевики работают достаточно точно для целей 3д печати и дешево стоят. Оптические более долговечны и срабатывают безконтактно, то есть с ними можно создать такую конструкцию, которая даже в случае не срабатывания концевика не сломается. Индуктивные датчики как концевики в 3д принтерах не распространены.
Вентиляторы
- Подешевле - вариант с упором на низкую цену, но всё равно относительно тихий и не вибрирующий;
- Потише - вариант с наименьшим уровнем шума при сходной производительности, без огладки на цену.
Если для какого-то типа вентиляторов не указана модель под 24в, то это значит, что я не нашёл такого качественного вентилятора. В этом случае либо можете брать что-то на свой страх и риск, либо подключить 12в вентилятор через понижающий преобразователь.
Осевые вентиляторы
| Наименование | Подешевле | Потише | Комментарий |
|---|---|---|---|
| 30х30х10 мм | 12в / 24в | 12в | Такие часто используются для охлаждения радиатора хотэнда |
| 35х35х10 мм | 24в | Используются на Biqu H2 | |
| 40х40х10 мм | 12в / 24в | 12в | Такие часто используются для охлаждения радиатора хотэнда. Также эти вентиляторы можно иногда найти в компьютерных магазинах |
| 50х50х10 мм | 12в / 24в | - | Используется для охлаждения блока электроники в некоторых принтерах |
| 60х60х10 мм | 12в / 24в | - | Используются для охлаждения блока электроники на некоторых принтерах или на некоторых блоках питания |
Центробежные вентиляторы
| Наименование | Подешевле | Потише | Комментарий |
|---|---|---|---|
| 3010 | 12в / 24в | - | Редко используются в 3д принтерах |
| 4010 | 12в / 24в | - | Используются в основном в стоковых печатающих головах. Не особо производительны, так что при выходе такого из строя лучше будет сразу апгрейдить обдув на 2х 5015 |
| 4020 | 12в / 24в | - | Дуют заметно лучше, чем 4010, но не так хорошо, как 5015. Имеют смысл только если обдув из 5015 не лезет |
| 5015 | 12в / 24в | 12в | Высокое статическое давление и расход. Используется в большинстве производительных систем охлаждения |
Компрессоры
Используются для создания удалённого обдува, то есть обдува, где тяжелый мощный компрессор расположен на корпусе принтера, и он подаёт воздух по трубке большого диаметра на печатающую голову.
Есть вариант дешевле представленных - взять компрессор от робота-пылесоса и запитать через специальную платку, покупаемую отдельно с рук. Но этот вариант сложнее в реализации для новичков, поэтому, если знаете что для него брать и у кого - берите. Не знаете - берите лучше то, что по ссылкам, меньше проблем будет.
Акселерометры
Служат для автоматической калибровки Input Shaping в прошивке Klipper. Для принтеров с кинематиками Prusa (дрыгостол) и CoreXZ нужно 2 датчика - на хотэнд и на стол, или 1 датчик переставлять туда-сюда при калибровке. Для остальных принтеров хватает 1 датчика на печатающую голову.
| Наименование | Ссылки | Комментарий |
|---|---|---|
| GY-291 (ADXL345) | Подключается по SPI, надо паять и обжимать провод + конфигурировать в системе как описано тут. Зато очень дешево. Если будете брать, то рекомендую взять несколько т.к. они часто косячные | |
| Fly-ADXL345 | Стоит дороже, но подключается обычным USB Type-C кабелем, за счёт чего значительно удобнее в эксплуатации, если не планируете стационарно устанавливать на принтер | |
| BTT S2DW | Акселерометр на основе LIS2DW12TR. Подключается с помощью USB Type-C кабеля. Может легко крепиться вместо сопла для наиболее точных измерений |
Веб-камеры
При использовании принтера с Klipper может быть достаточно удобно установить веб-камеру для удалённого контроля за печатью.
Твердотельные реле
Чаще всего используются для управления 220в нагревателем стола. При подключении стола достаточно размыкать только 1 из проводов, так что 1 реле должно хватать. Но в некоторых достаточно редких случаях это может давать наводки на термисторы + это не так безопасно, как размыкать сразу оба проводника. Поэтому рекомендуется не экономить и ставить 2 реле.
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН 77033801581
-
Нет человека или юр.лица, которые заказали бы создание этой страницы или рекламу товаров, приводимых на этой странице. Я создал все статьи в рекомендаторе сам, по своему желанию и в целях сообщества. Тем не менее, по законодательству РФ, любая ссылка на товар является рекламой. Поэтому я вынужден делать эту приписку, чтобы не получить штраф в 100000р. ↩
-
чем выше напряжение питания моторов, тем на больших оборотах в секунду они могут вращаться без потери крутящего момента. В подавляющем большинстве конструкций не достигаются такие высокие обороты в секунду, чтобы не хватало обычных драйверов, так что штука очень узкоспециализированная. ↩
-
на момент написания статьи, под эту плату не было рабочей конфигурации Marlin + у платы нет загрузчика, то есть установка прошивки только через DFU. ↩
