Сборка рамы

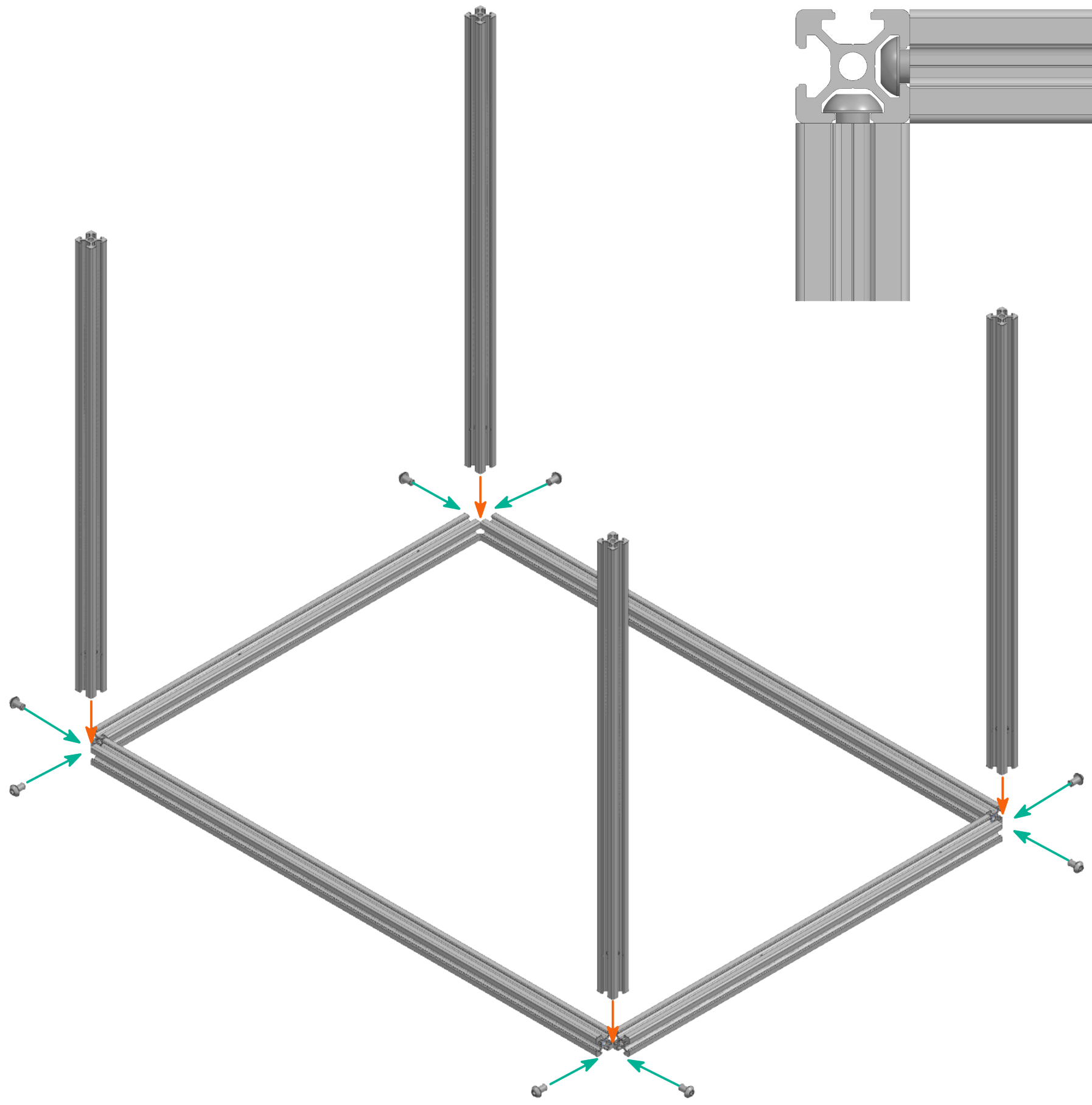

Угловые стойки

  1. Закрутите винты M6x10 с полукруглой головкой в торцы продольных V9-27 и поперечных V9-28 профилей нижней части рамы. Оставьте около 2-3 мм между головкой винта и торцом профиля;
  2. Установите угловые стойки нижней части рамы V9-24 как показано на изображении. Винты должны оказаться напротив отверстий в стойках. Не затягивайте крепление на данном этапе.

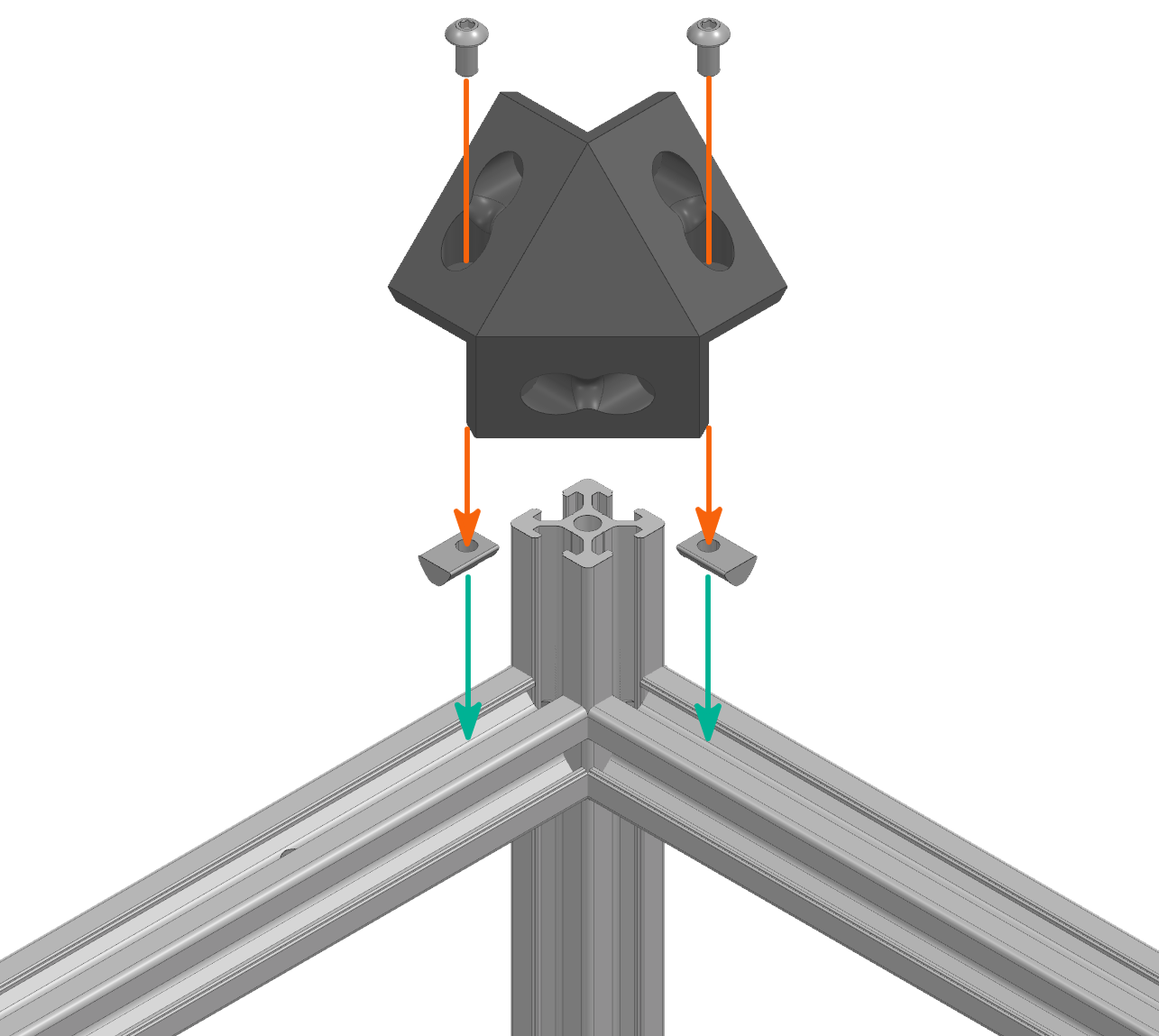

Усилители

Установка усилителей идентична на всех 4 углах рамы

  1. Заложите пазовые гайки M4 в профили;
  2. Закрепите усилитель винтами M4x8 с полукруглой головкой. Затяните винты настолько, чтобы натяжитель оставлял свободу движения относительно профилей, но двигался с небольшим усилием.

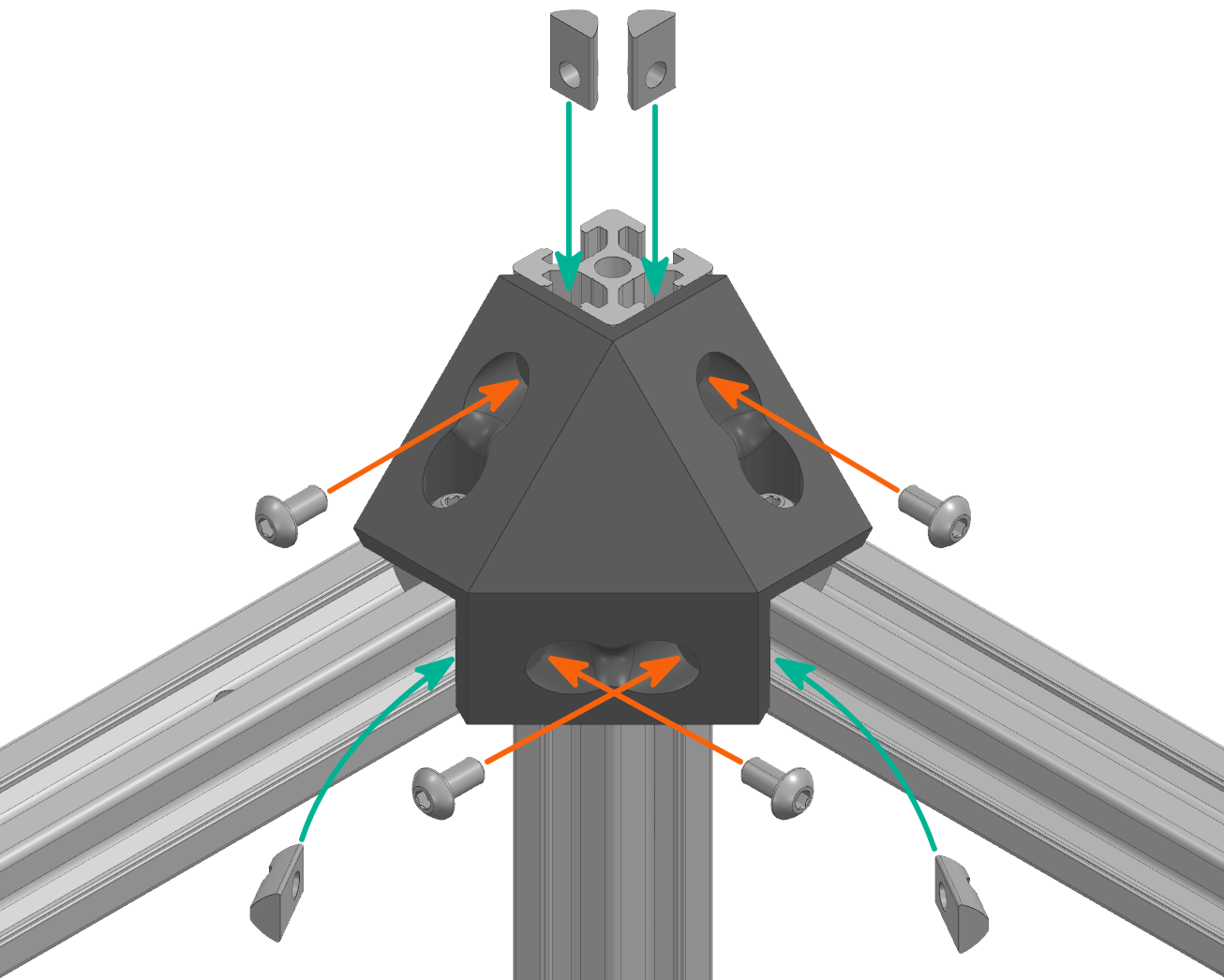

  1. Заложите оставшиеся пазовые гайки M4 в профили;
  2. Закрепите усилитель винтами M4x8 с полукруглой головкой. Затяните винты настолько, чтобы натяжитель оставлял свободу движения относительно профилей, но двигался с небольшим усилием.

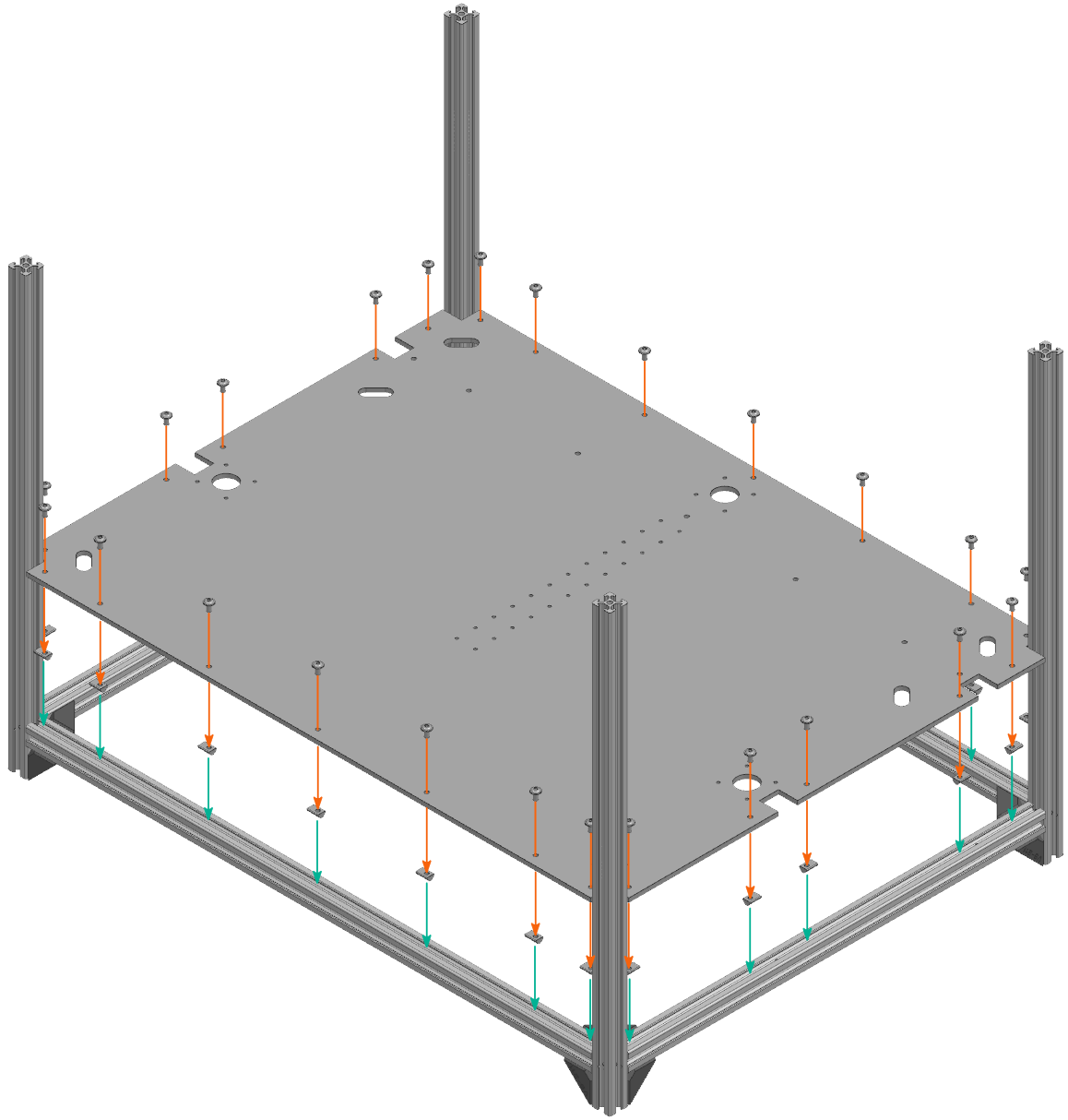

Нижняя панель зашивки

  1. Заложите пазовые гайки M4 в профили;
  2. Установите нижнюю панель зашивки и закрепите её винтами M4x8 с полукруглой головкой и пресс-шайбой. Не затягивайте винты.

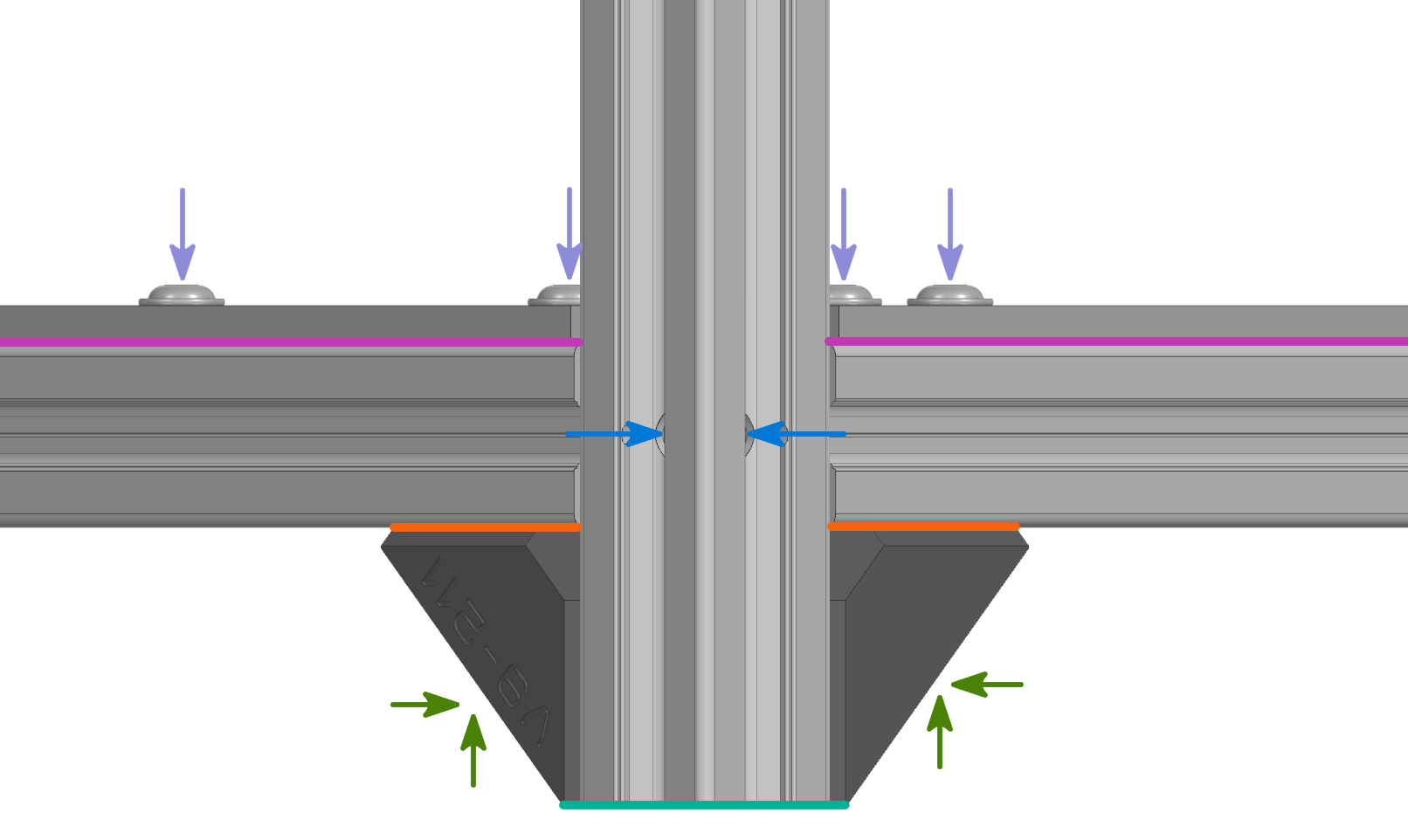

Регулировка

  1. Поставьте получившуюся конструкцию на ровную поверхность и убедитесь, что торцы стоек, а также усилители касаются её;
  2. Убедитесь, что продольные и поперечные балки лежат на усилителях;
  3. Убедитесь, что зашивка лежит на продольных и поперечных балках;
  4. Затяните винты M6x10 через отверстия в стойках;
  5. Затяните винты M4x8, крепящие нижнюю панель зашивки;
  6. Переверните конструкцию и затяните винты усилителей;

После выполнения этого шага рекомендуется еще раз проверить, что всё везде встало ровно. Если нет, то ослабьте винты в проблемной зоне, выровняйте заново и снова затяните винты

Вспомогательные стойки

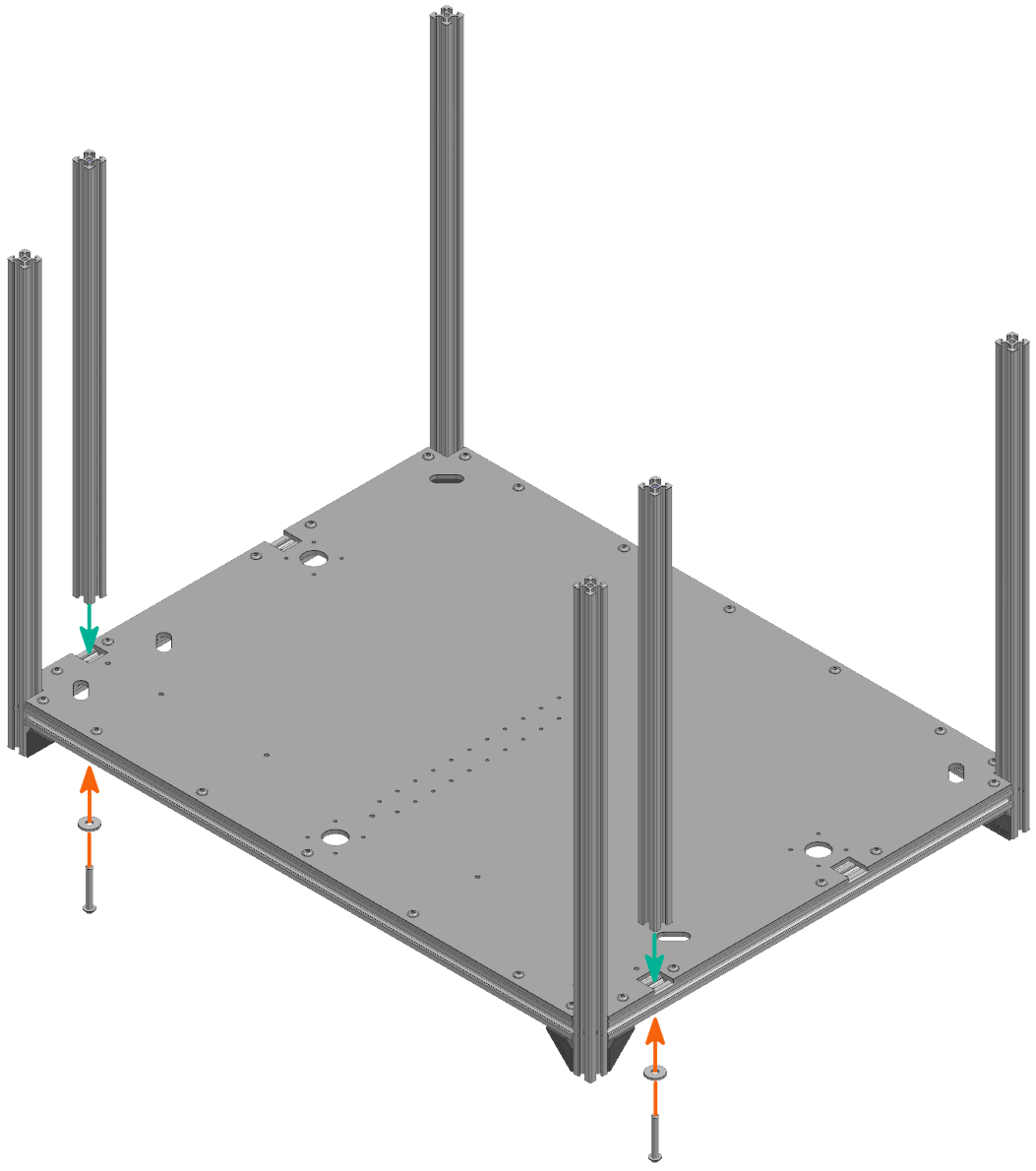

  1. Установите вспомогательные стойки V9-26 как показано на изображении;
  2. Закрепите их винтами M6x40 с полукруглой головкой через кузовные шайбы M6.

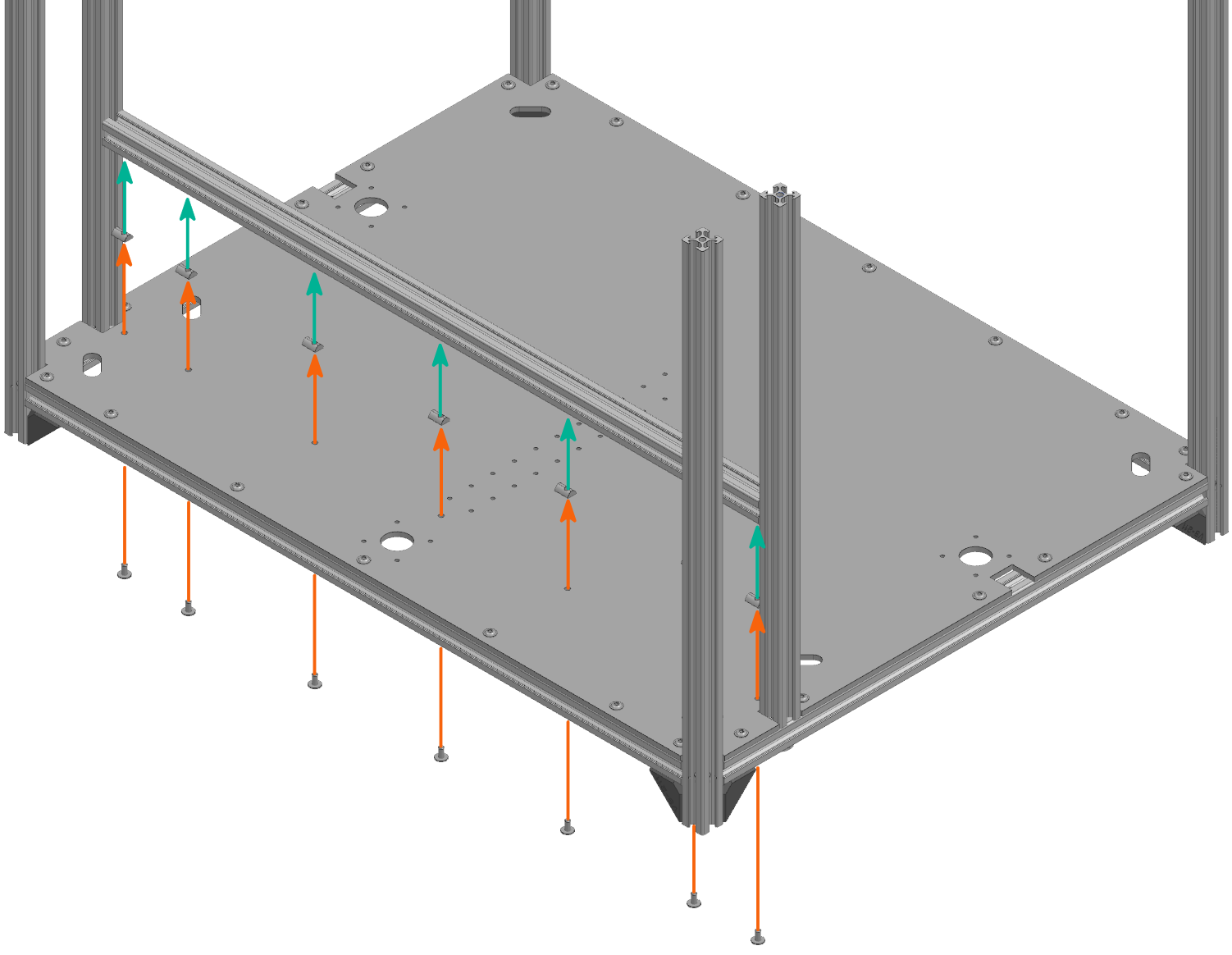

Вспомогательная балка

  1. Заложите пазовые гайки M4 в паз вспомогательной балки нижней части рамы V9-28;
  2. Установите вспомогательную балку между вспомогательных стоек и закрепите её винтами M4x8 с полукруглой головкой и пресс-шайбой.

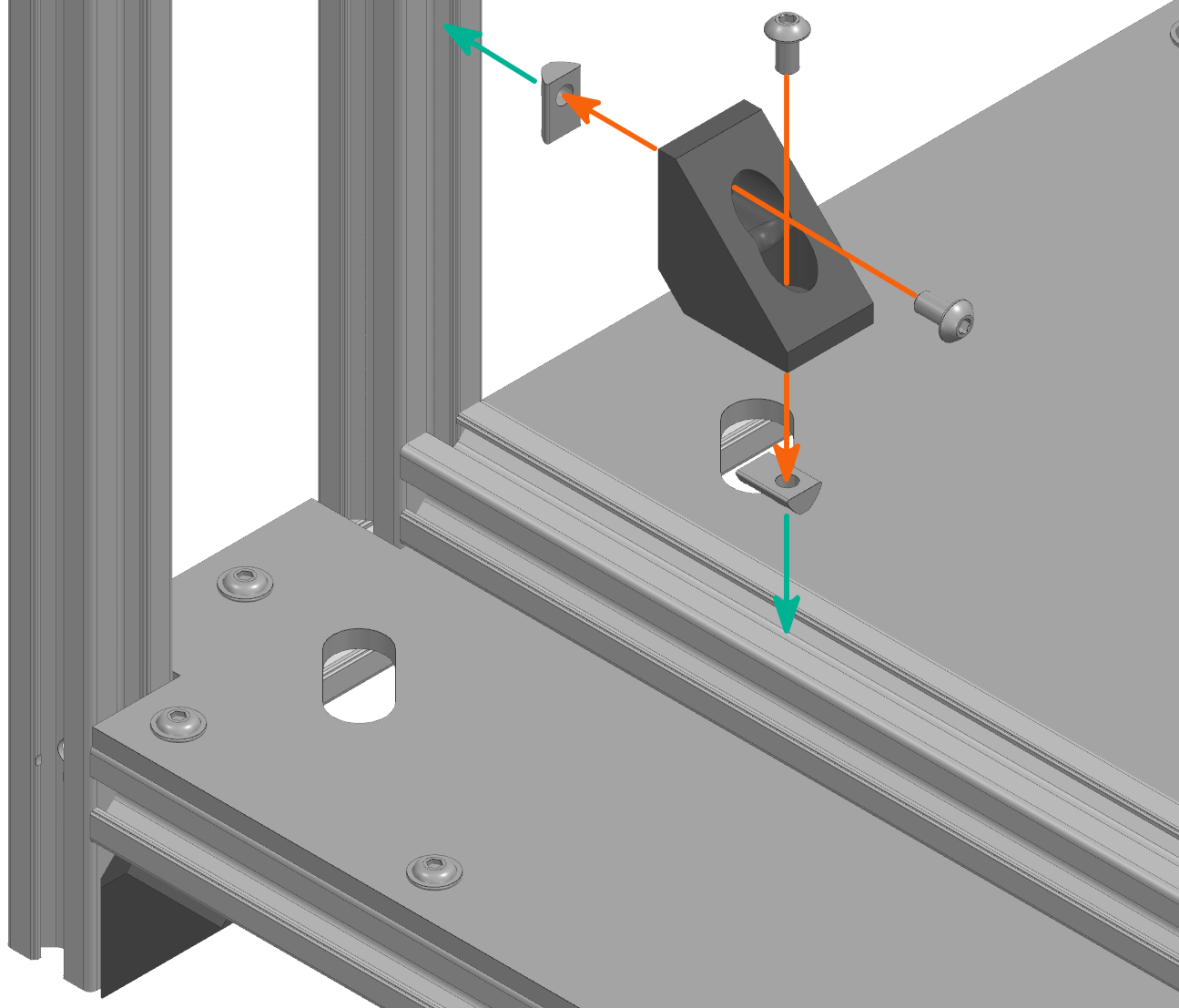

  1. Заложите пазовые гайки M4 в профили;
  2. Установите крепление вспомогательной балки V9-231 на место и зафиксируйте его винтами M4x8 с цилиндрической головкой;
  3. Повторите с другой стороны вспомогательной балки.

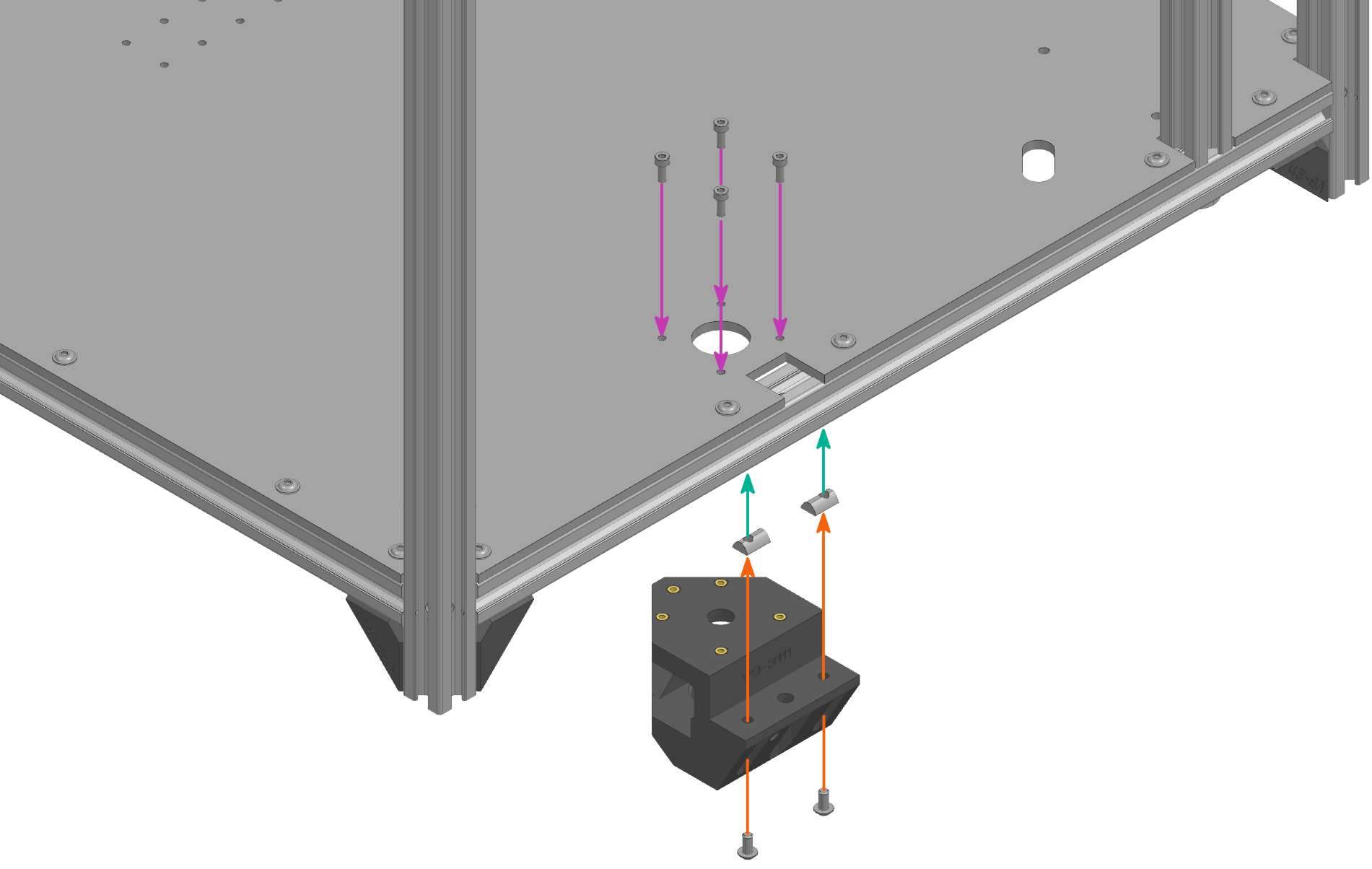

Кронштейны ходовых винтов

  1. Заложите пазовые гайки M4 в нижний паз продольной балки нижней части рамы;
  2. Установите кронштейн ходового винта V9-3111 и закрепите его винтами M4x8 с полукруглой головкой;
  3. Дополнительно закрепите его винтами M3x8 с цилиндрической головкой.

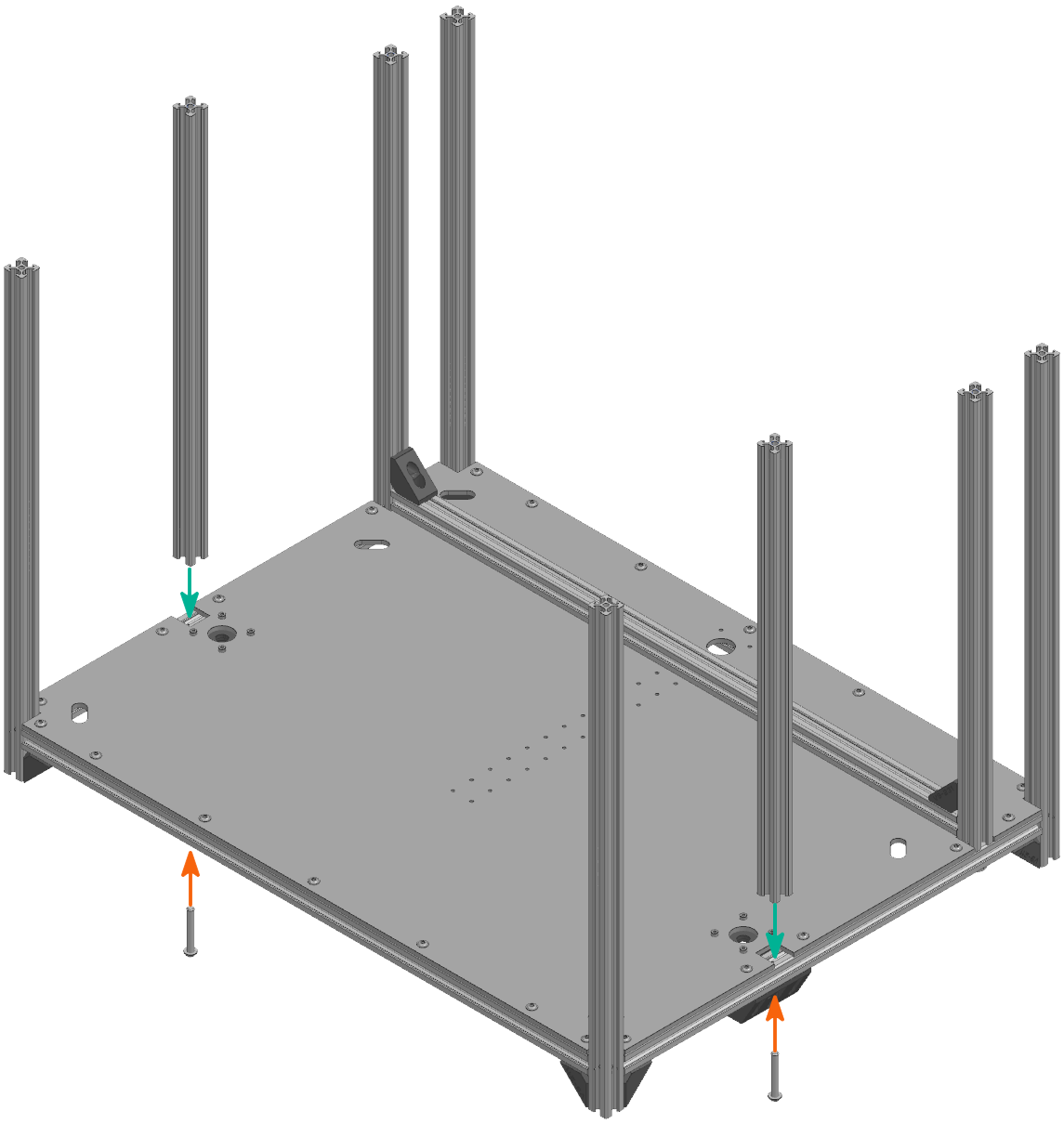

Стойки оси Z

  1. Установите стойки V9-25;
  2. Закрепите их винтами M6x40 с полукруглой головкой.

Средняя панель зашивки

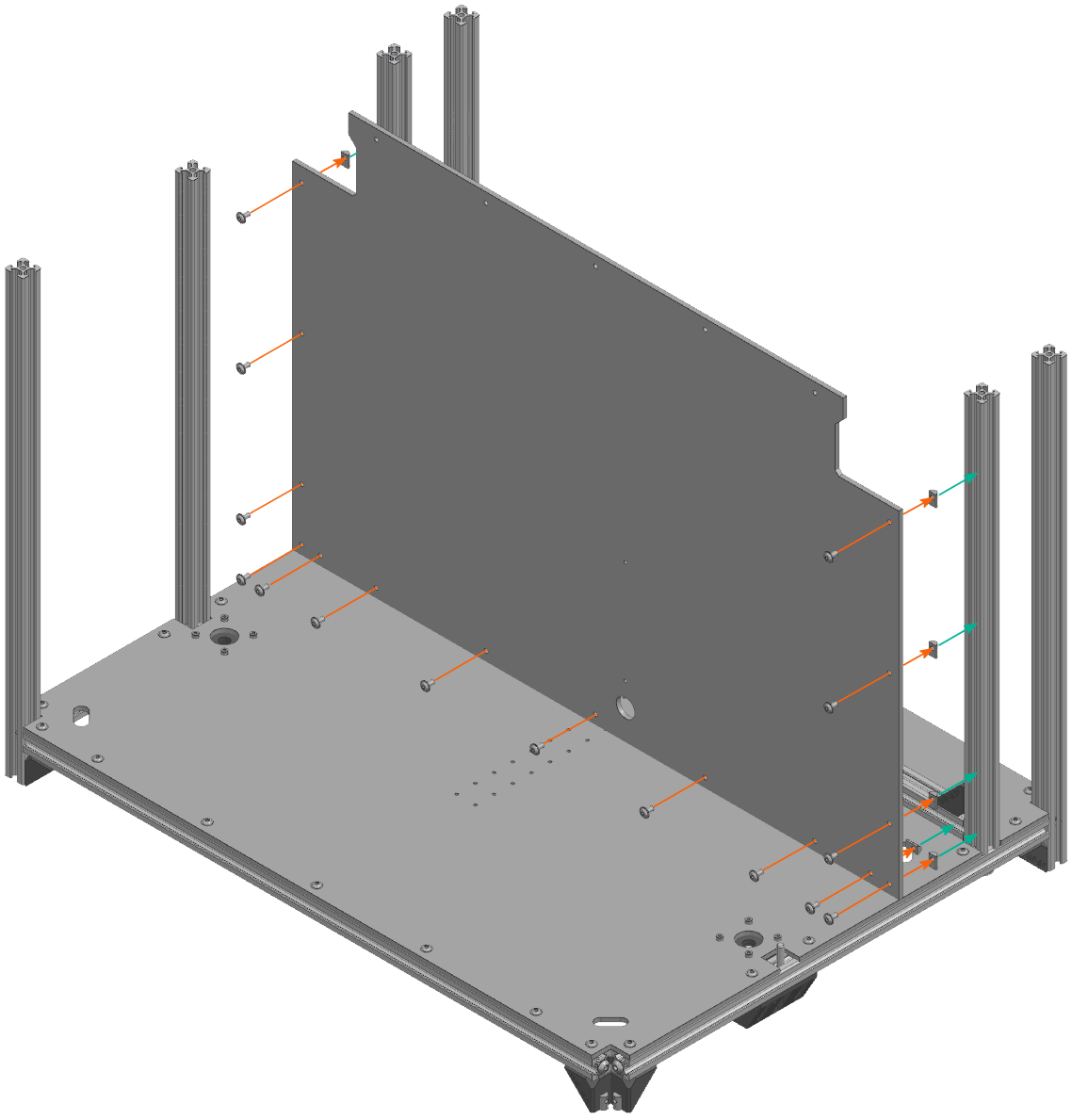

  1. Заложите пазовые гайки M4 во вспомогательные стойки V9-26 и вспомогательную балку V9-28 нижней части рамы;
  2. Установите среднюю панель зашивки и закрепите её винтами M4x8 с полукруглой головкой и пресс-шайбой. Обратите внимание, что отверстие для кабелей стола должно быть смещено вправо.

Ножки

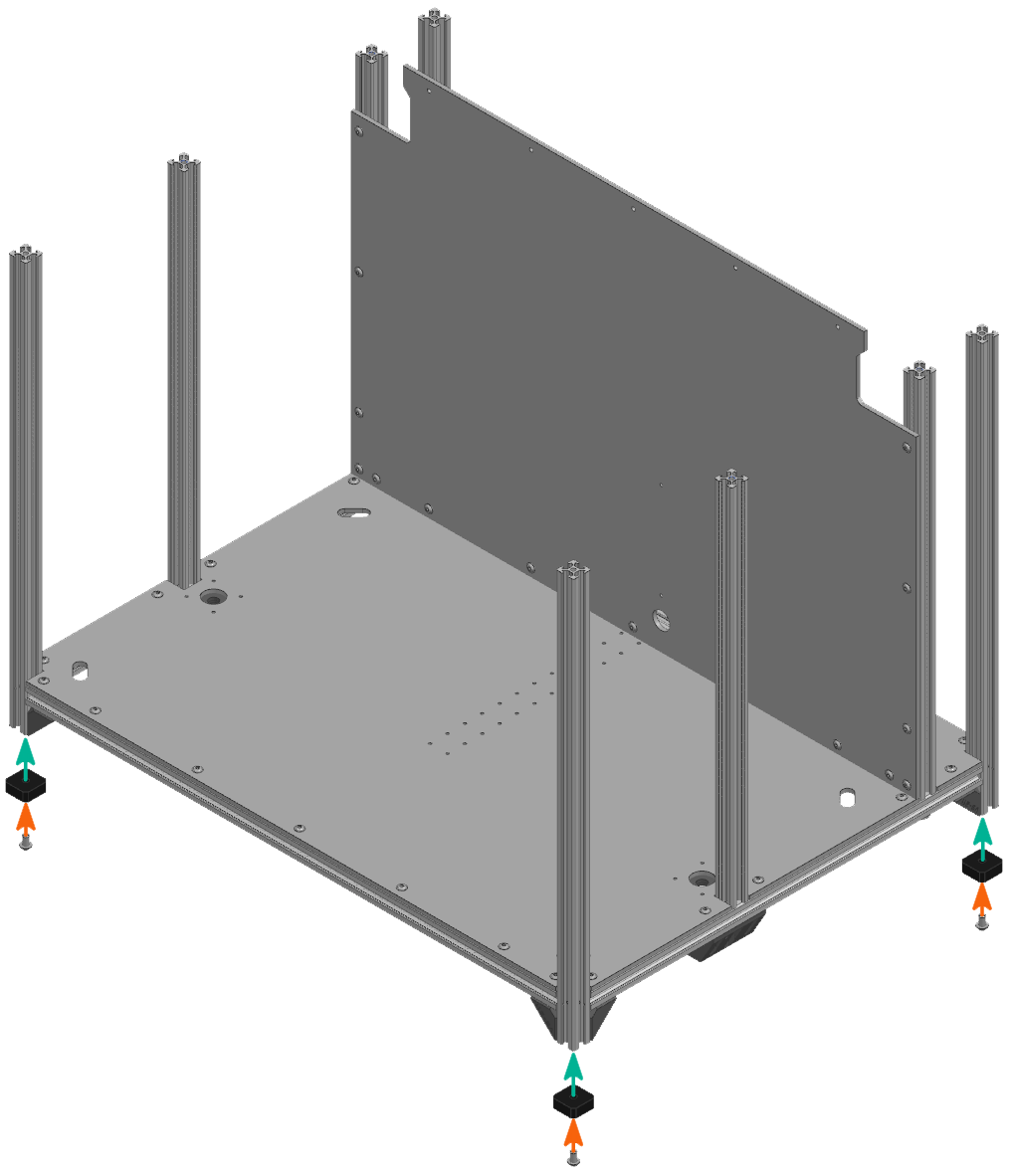

  1. Установите ножки V9-221;
  2. Закрепите их винтами M6x10 с полукруглой головкой.

Панели портала

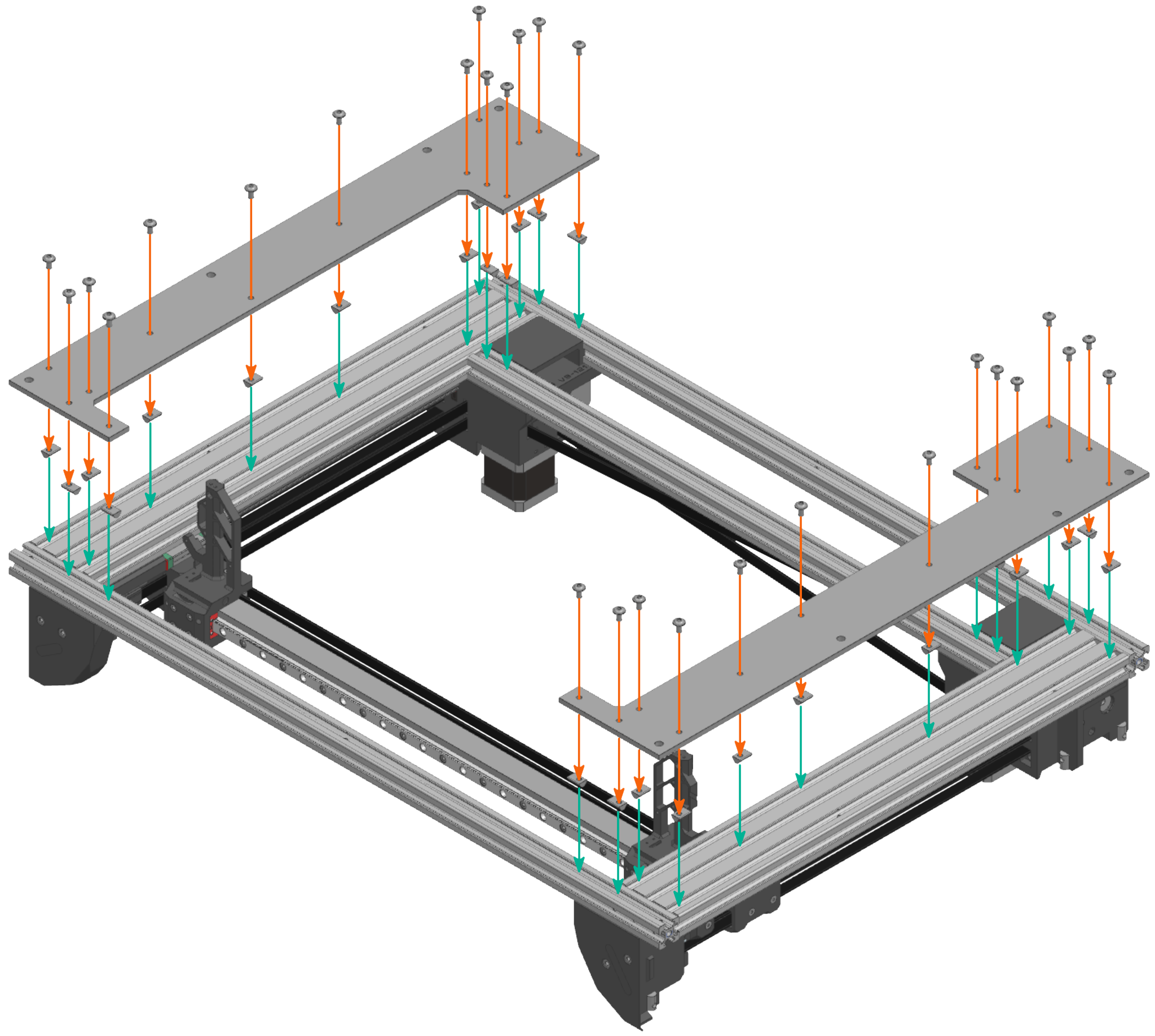

  1. Заложите пазовые гайки M4 в профили портала;
  2. Установите панели портала и закрепите их винтами M4x8 с полукруглой головкой.

Портал

Установка портала

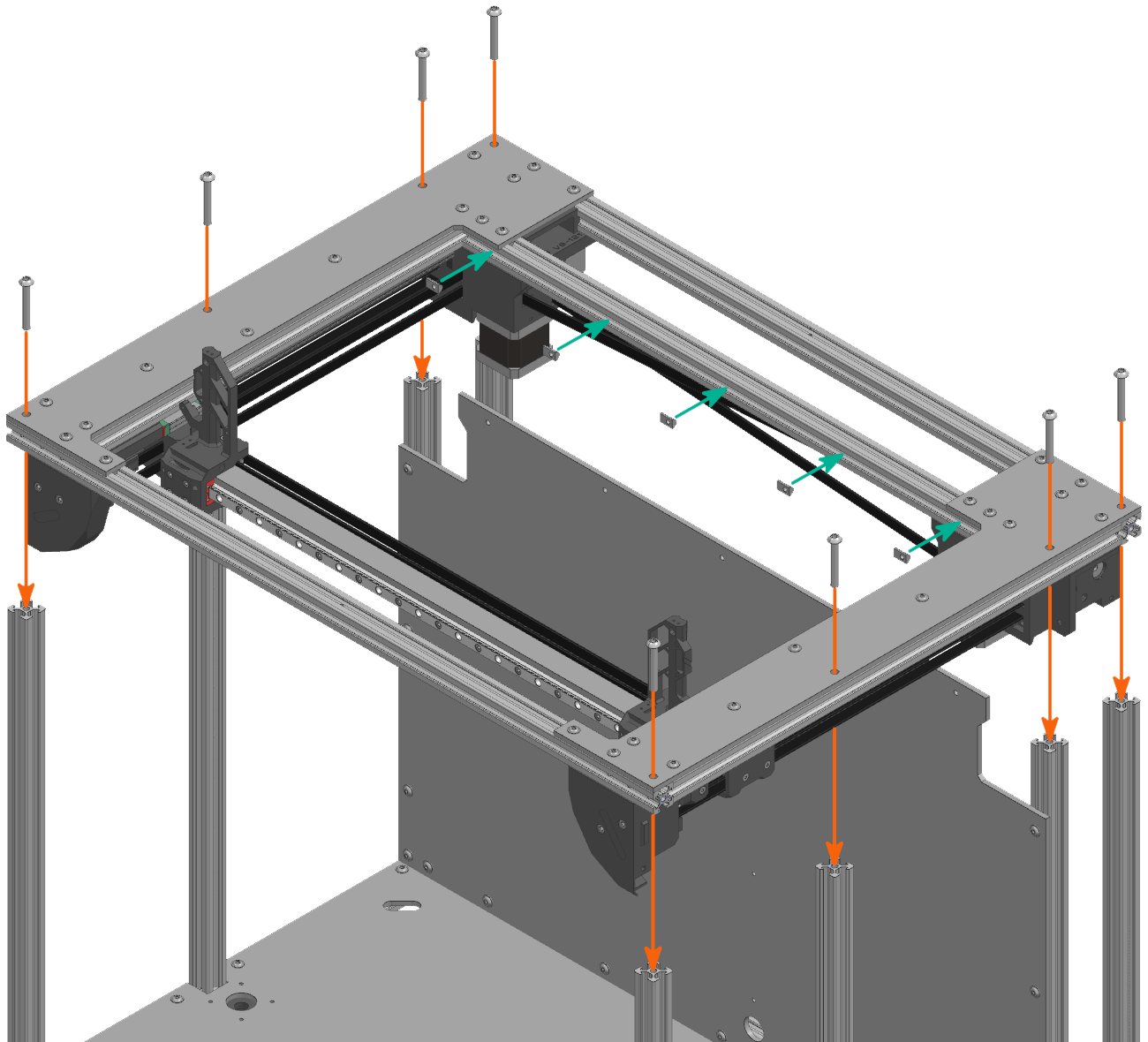

  1. Заложите пазовые гайки M4 во вспомогательную балку портала. Убедитесь, что гайки находится напротив отверстий в верхней части средней панели зашивки. Потом их поправить уже не получится;
  2. Опустите портал на нижнюю часть рамы и зафиксируйте винтами M6x40 с полукруглой головкой.

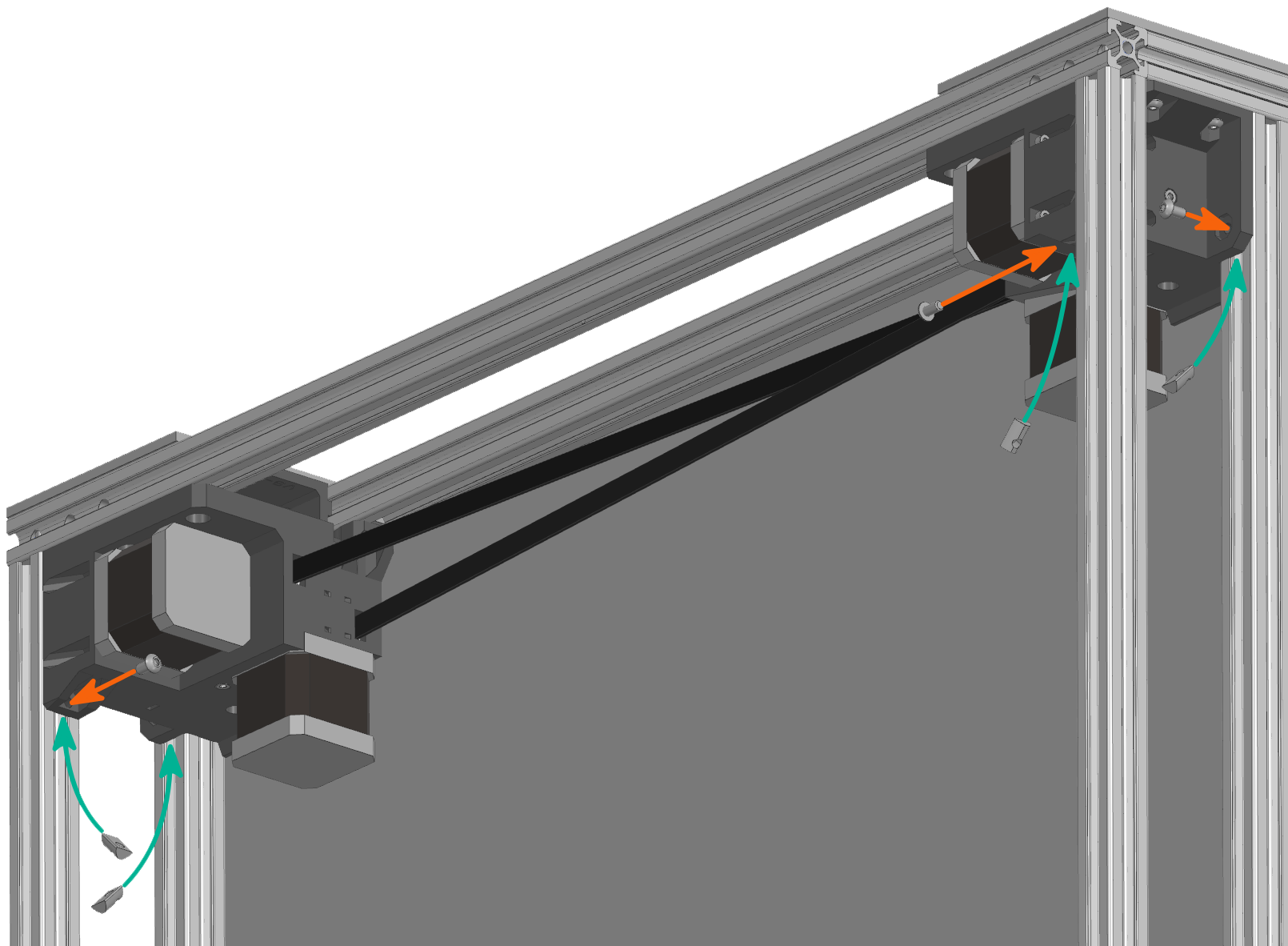

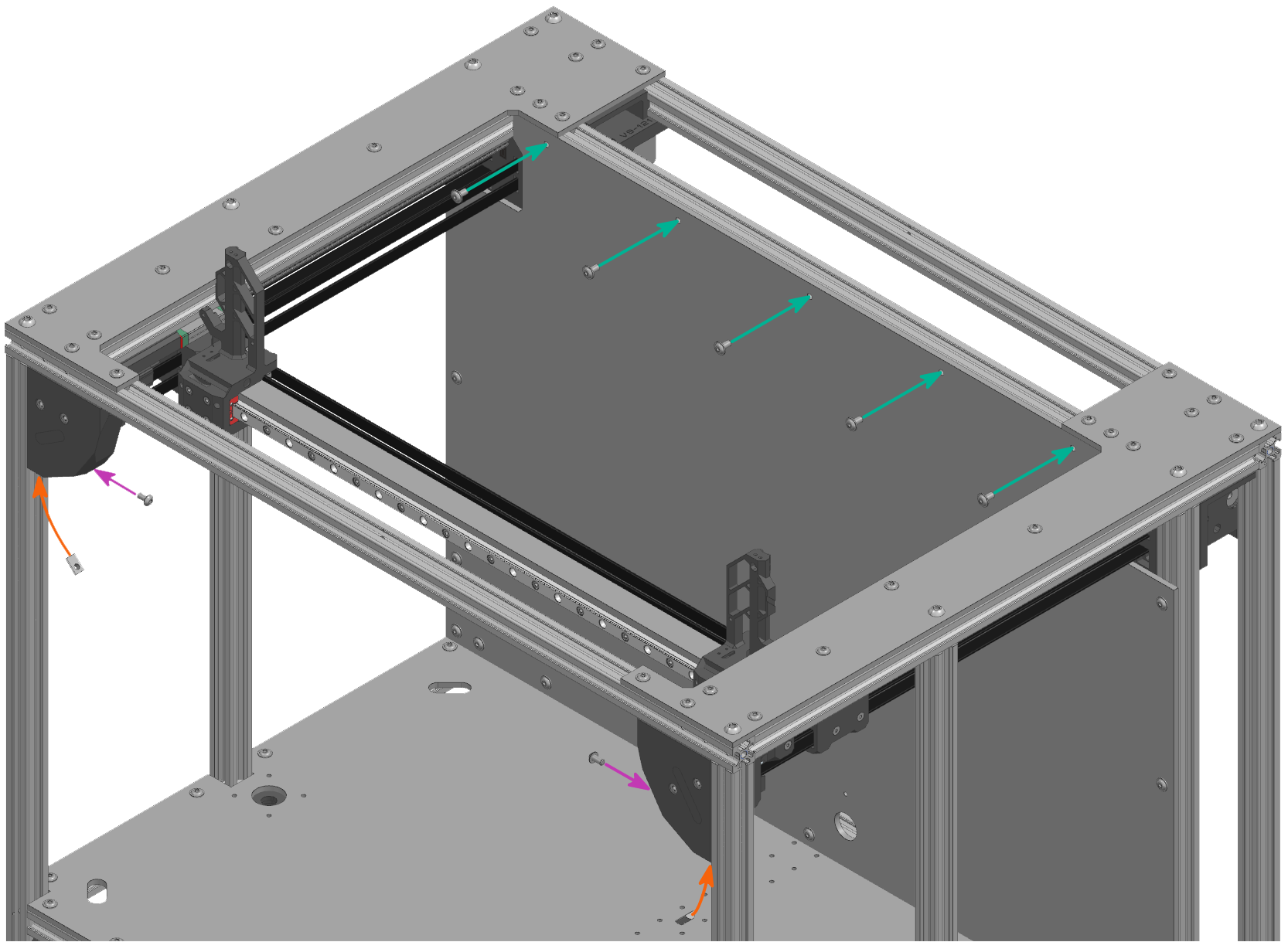

Оставшиеся винты

  1. Закрепите среднюю панель зашивки V9-421 к вспомогательной балке портала V9-1A с помощью винтов M4x8 с полукруглой головкой и пресс-шайбой;
  2. Заложите пазовые гайки M4 в передние стойки V9-24;
  3. Закрепите корпуса натяжителей V9-141 и V9-151 винтами M4x8 с полукруглой головкой.

  1. Заложите пазовые гайки M4 в стойки V9-24 и V9-26;
  2. Закрепите корпуса приводов V9-121 и V9-131 к ним с помощью винтов M4x8 с полукруглой головкой.

Контроль

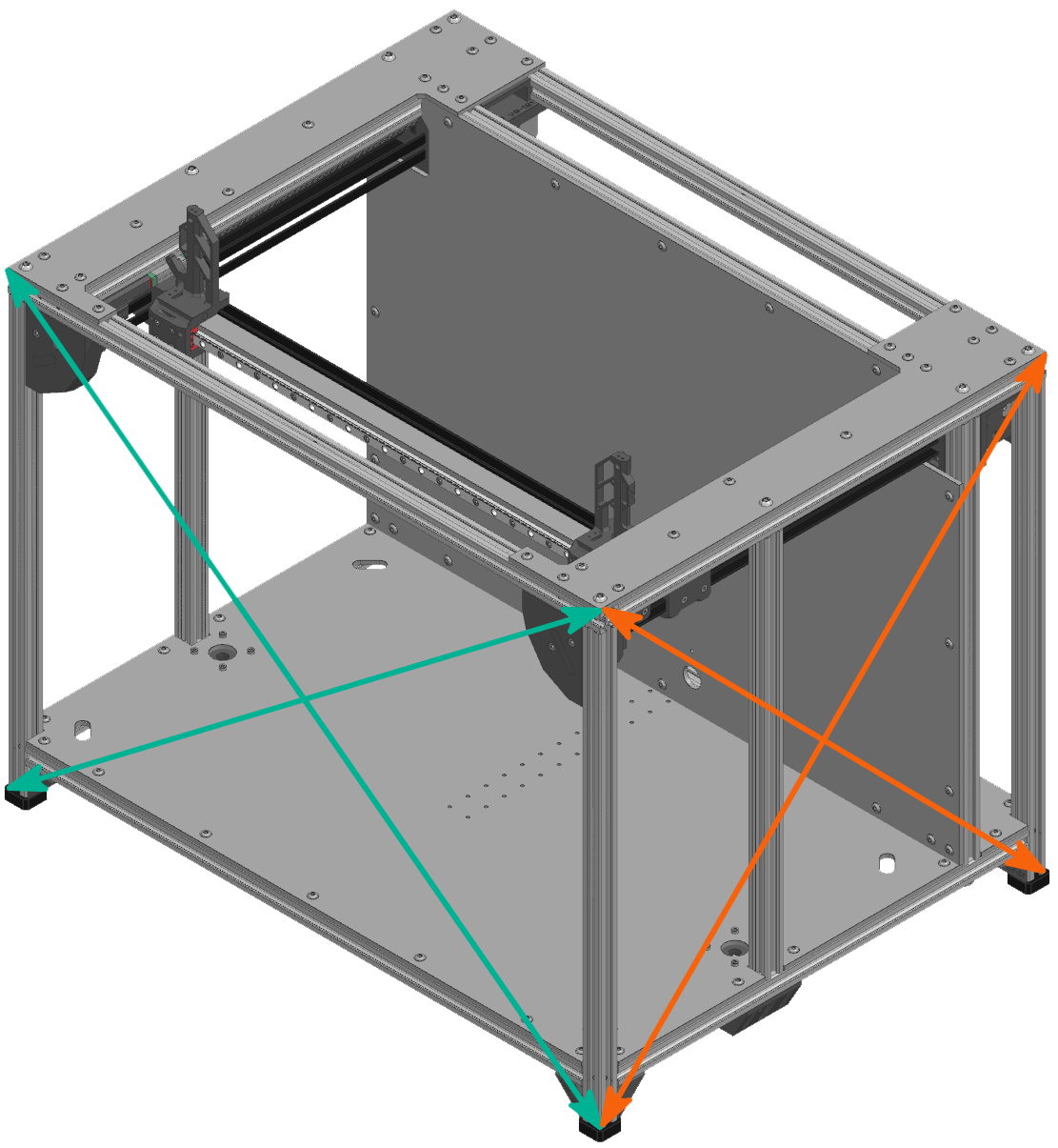

Сверьте диагонали каждого портала рамы. Желательно добиться, чтобы каждая пара соответствующих друг другу диагоналей отличалась не более чем на 1 миллиметр.

Также стоит проверить:

  1. Все ли профили примыкают друг к другу не выступая;
  2. Не осталось ли незатянутых винтов;
  3. Не заклинило ли механику портала после установки на раму. Если заклинило, то попробуйте повторить регулировку рельс.
