Сверхпроизводительные хотэнды
В этой статье представлены результаты тестирования Goliath, CHC XL и Rapido ACE. Причём как в обычном исполнении, так и с удлинителем 8.5мм.
Тарирование термисторов
Так как хотэнды имеют разную конструкцию и разные датчики температуры, а тестирование стоит проводить при максимально одинаковых температурах, то необходимо тарировать термисторы. Для этого в каждый хотэнд помещалась термопара К-типа через канал для прохождения филамента до упора в сопло. После этого хотэнд грелся до 200, 210, 220 ... 320ºC. Показания с термистора и термопары нанесены на диаграмму ниже. Показания с термопары усреднялись за 1 минуту после стабилизации температуры по термистору.

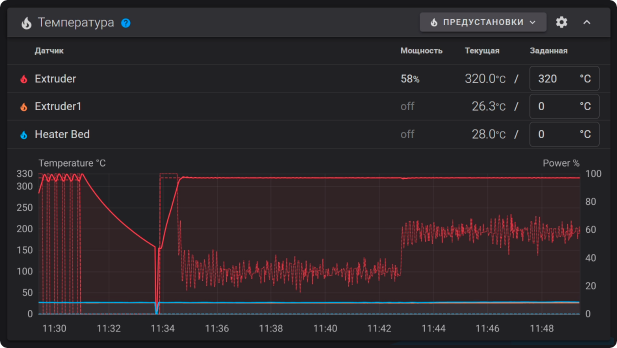

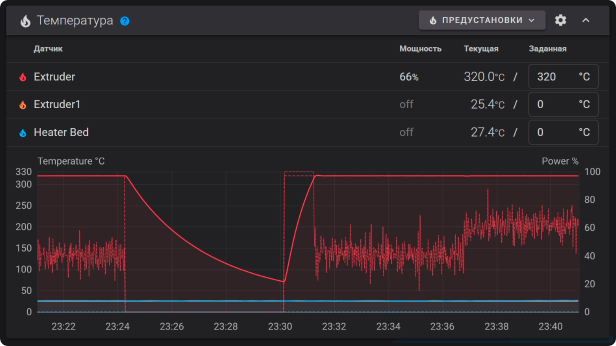

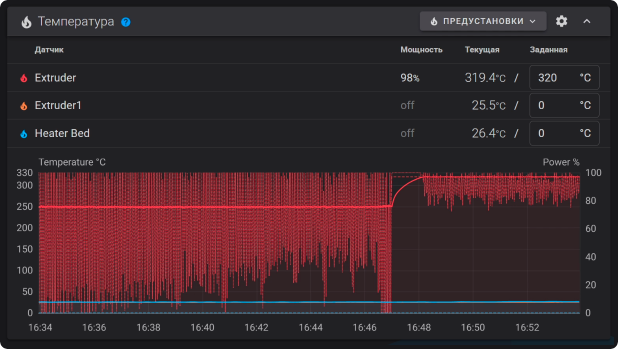

Колебания температуры сопла на Goliath, CHC XL и Volcano были небольшие, температура держалась в пределах [-0.2;+0.2]ºC от заданной. На Rapido ACE в обоих вариантах температура сопла колебалась в пределах [-1;+1]ºC от указанной, а температура по термистору колебалась в пределах [-3;+3]ºC от целевой. Поэтому я протестировал хотэнд также и с другим термитором (ATC Semitec 104GT-2), ситуация с которым не поменялась. Возможности установить термистор на другое место на хотэнде не предусмотрено. Поэтому все дальнейшие тесты проводились при сильных колебаниях температуры на этом хотэнде.
{
"$schema": "https://vega.github.io/schema/vega-lite/v5.json",
"title": {
"text": "[K3D] Hotend thermistor taring",
"subtitle": "",
"fontSize": 20,
"subtitleFontSize": 16
},
"description": "V6 0.4 copper nozzle",
"width": "container",
"height": 600,
"autosize": "pad",
"data": {
"values": [
{
"hotend": "Goliath",
"thermistor_temperature": 200,
"nozzle_temperature": 11,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 210,
"nozzle_temperature": 11,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 220,
"nozzle_temperature": 12,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 230,
"nozzle_temperature": 12.5,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 240,
"nozzle_temperature": 13,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 250,
"nozzle_temperature": 13.5,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 260,
"nozzle_temperature": 14,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 270,
"nozzle_temperature": 14.5,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 280,
"nozzle_temperature": 15,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 290,
"nozzle_temperature": 15,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 300,
"nozzle_temperature": 15.2,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 310,
"nozzle_temperature": 16,
"theory": false
},
{
"hotend": "Goliath",
"thermistor_temperature": 320,
"nozzle_temperature": 16,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 200,
"nozzle_temperature": 10.3,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 210,
"nozzle_temperature": 11,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 220,
"nozzle_temperature": 11.5,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 230,
"nozzle_temperature": 12.3,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 240,
"nozzle_temperature": 12.7,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 250,
"nozzle_temperature": 13.1,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 260,
"nozzle_temperature": 13.5,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 270,
"nozzle_temperature": 14,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 280,
"nozzle_temperature": 14.4,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 290,
"nozzle_temperature": 14.9,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 300,
"nozzle_temperature": 15.3,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 310,
"nozzle_temperature": 15.6,
"theory": false
},
{
"hotend": "CHC XL",
"thermistor_temperature": 320,
"nozzle_temperature": 16.4,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 200,
"nozzle_temperature": 1.7,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 210,
"nozzle_temperature": 1.5,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 220,
"nozzle_temperature": 1.4,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 230,
"nozzle_temperature": 1.2,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 240,
"nozzle_temperature": 1.2,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 250,
"nozzle_temperature": 0.9,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 260,
"nozzle_temperature": 0.8,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 270,
"nozzle_temperature": 0.2,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 280,
"nozzle_temperature": -0.3,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 290,
"nozzle_temperature": -0.9,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 300,
"nozzle_temperature": -1.3,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 310,
"nozzle_temperature": -2.1,
"theory": false
},
{
"hotend": "Rapido ACE HF",
"thermistor_temperature": 320,
"nozzle_temperature": -2.7,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 200,
"nozzle_temperature": -0.5,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 210,
"nozzle_temperature": -0.5,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 220,
"nozzle_temperature": -0.7,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 230,
"nozzle_temperature": -1.2,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 240,
"nozzle_temperature": -1.8,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 250,
"nozzle_temperature": -2.3,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 260,
"nozzle_temperature": -3.1,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 270,
"nozzle_temperature": -4.2,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 280,
"nozzle_temperature": -5.2,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 290,
"nozzle_temperature": -5.6,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 300,
"nozzle_temperature": -6.2,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 310,
"nozzle_temperature": -6.2,
"theory": false
},
{
"hotend": "Rapido ACE UHF",
"thermistor_temperature": 320,
"nozzle_temperature": -6.9,
"theory": false
},
{
"hotend": "Theory",
"thermistor_temperature": 0,
"nozzle_temperature": 0,
"theory": true
},
{
"hotend": "Theory",
"thermistor_temperature": 1000,
"nozzle_temperature": 0,
"theory": true
}
]
},
"layer": [
{
"mark": {
"type": "line",
"point": {"size": 100},
"clip": true,
"strokeWidth": 3,
"tooltip": true
},
"encoding": {
"x": {
"field": "thermistor_temperature",
"type": "quantitative",
"scale": {"domainMin": 200, "domainMax": 320},
"axis": {
"title": "Thermistor temperature [ºC]",
"titleFontSize": 16,
"labelFontSize": 14
}
},
"y": {
"field": "nozzle_temperature",
"type": "quantitative",
"scale": {"domainMin": -8, "domainMax": 18},
"axis": {
"title": "Nozzle temperature delta [ºC]",
"titleFontSize": 16,
"labelFontSize": 14
}
},
"color": {
"field": "hotend",
"type": "nominal",
"legend": {
"orient": "top",
"titleFontSize": 14,
"labelFontSize": 14,
"rowPadding": 5,
"padding": 3,
"columns": {
"expr": "floor(width / 155) == 0 ? 1 : floor(width / 155)"
}
},
"scale": {
"domain": [
"Goliath",
"CHC XL",
"Rapido ACE HF",
"Rapido ACE UHF",
"Volcano",
"Theory"
],
"range": [
"#1F78B5",
"#FF7F0D",
"#2CA02C",
"#98DF8A",
"#D62729",
"#7f7f7f"
]
}
},
"opacity": {"condition": {"param": "hotend", "value": 1}, "value": 0.2},
"strokeDash": {"field": "theory", "type": "nominal", "legend": null}
},
"params": [
{
"name": "hotend",
"select": {"type": "point", "fields": ["hotend"]},
"bind": "legend"
}
]
},
{
"mark": {
"type": "text",
"dx": 0,
"dy": -30,
"fontSize": 16,
"align": "center",
"clip": true
},
"encoding": {
"x": {
"field": "thermistor_temperature",
"type": "quantitative",
"scale": {"domainMin": 200, "domainMax": 340}
},
"y": {
"field": "nozzle_temperature",
"type": "quantitative",
"scale": {"domainMin": 200, "domainMax": 320}
},
"text": {"field": "nozzle_temperature"},
"opacity": {
"condition": {"param": "hotend", "empty": false, "value": 1},
"value": 0
},
"color": {"field": "hotend"}
}
}
]
}
Тест объёмного расхода
Методика тестирования
Тесты проводились на K3D VOSTOK v9.0. Подающий механизм - Microfeeder на основе BMG подающих колёс и мотора Nema 14 20мм с заявленным крутящим моментом 100 мН*м. Охлаждение радиатора хотэнда вентилятором 40х40х20мм, охлаждение модели на основе ws7040. Сопло на всех хотэндах использовалось медное никелированное ø0.4 мм от Mellow. На Volcano для установки этого сопла использовать адаптер.
Тестирование максимального объёмного расхода производилось экструдированием 1000 мм филамента при мгновенном объёмном расходе 5, 10, 15 ... мм³/с. Далее полученные кусочки филамента взвешиваются и наносятся на диаграмму, на которой по горизонтали отмечены значения мгновенного объёмного расхода, а по вертикали - недоэкструзия в процентах от массы 1000мм прутка. К примеру, недоэкструзия в 3.7% означает, что масса экструдированного образца оказалась на 3.7% ниже, чем масса 1000 мм филамента с этой же катушки.
Также при тестировании сопел фиксировалось на каком объёмном расходе начинались пропуски подающего механизма. На диаграммах участки после последнего образца без пропусков отмечены пунктиром.
Важно отметить, что все данные из этих тестов сильно зависят от подающего механизма, радиатора, термобарьера и даже от настроек драйвера. Поэтому результаты этих тестов напрямую можно сравнивать только между собой. При сравнении с другими тестами, необходимо учитывать разницу в тестовом стенде
PETG 235ºC
PETG Bestfilament. Температуры хотэндов по собственным термисторам:
Хотэнд
Тип термистора
Температура по термистору
Примечание
Goliath
PT1000
223ºC
CHC XL
PT1000
223ºC
Rapido ACE HF
PT1000*
234ºC
В стоке на этом хотэнде стояла термопара К-типа, но у меня не было возмонжости её подключить. Поэтому я заменил её на PT1000, которую снял с CHC XL
Rapido ACE UHF
PT1000
237ºC
Volcano
ATC Semitec 104GT-2
230ºC
{
