Печатающие головы

Будет показана сборка только левой печатающей головы. Правая собирается так же, за исключением датчика автоуровня

Microfeeder

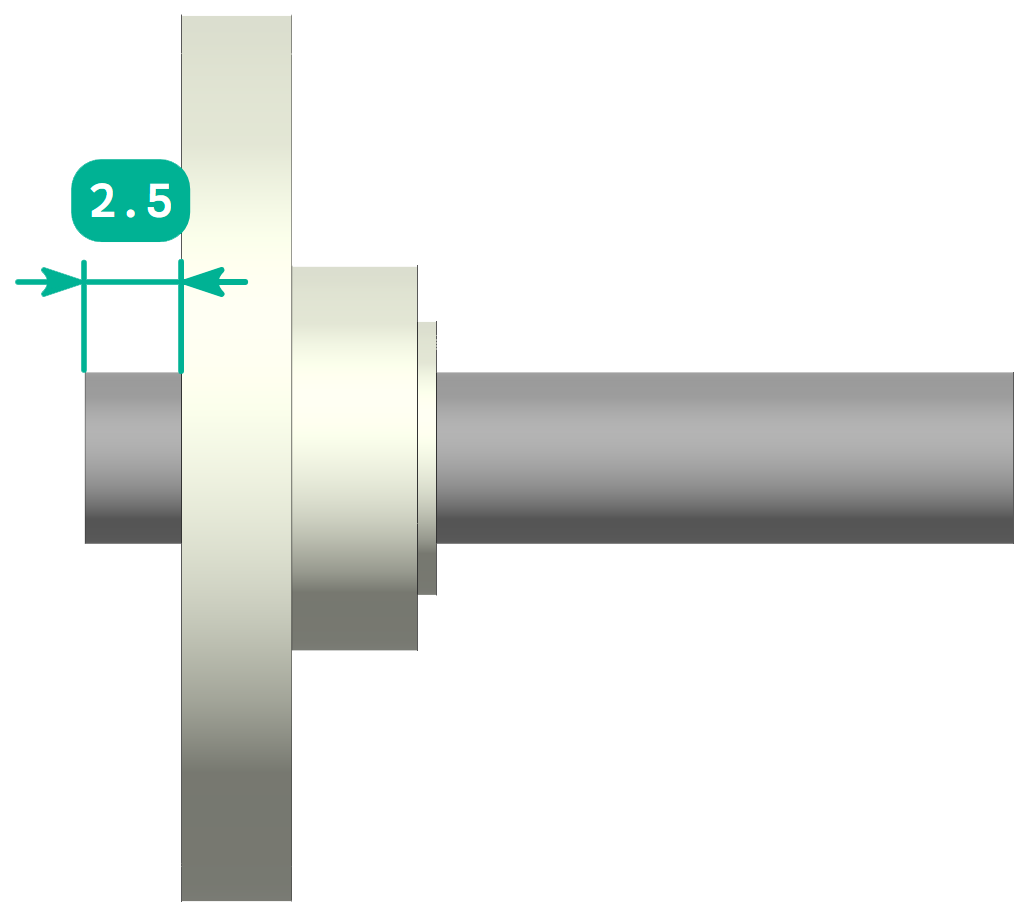

Шестерня редуктора

  1. Обрежьте вал шестерни редуктора так, чтобы он выступал за габарит пластиковой шестерни не более чем на 2.5 миллиметра. Также, если на пластиковой шестерне с той же стороны есть элемент, выступающие за габариты зубчатой части, то его тоже необходимо срезать.

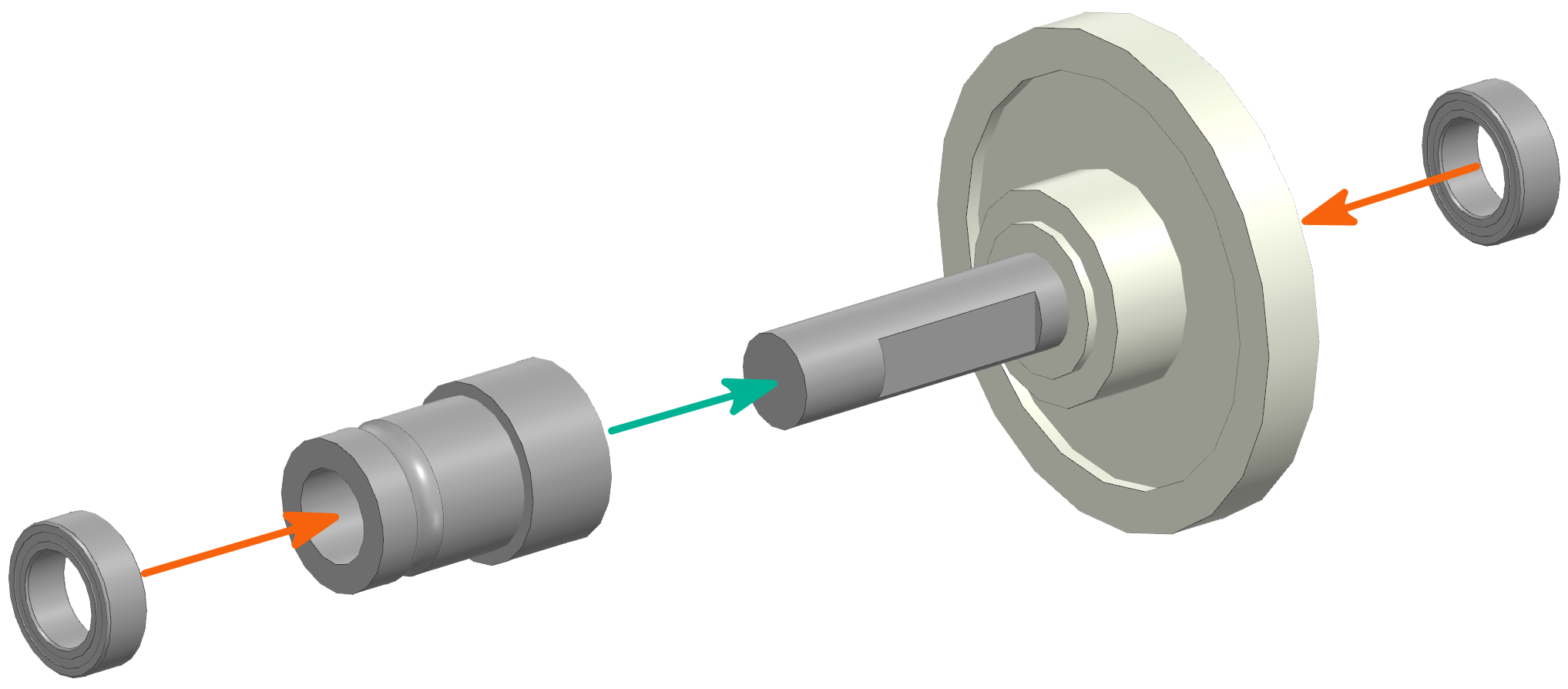

Подающее колесо

  1. Установите подающее колесо BMG с установочным винтом на шестерню редуктора;
  2. Установите подшипники BMG.

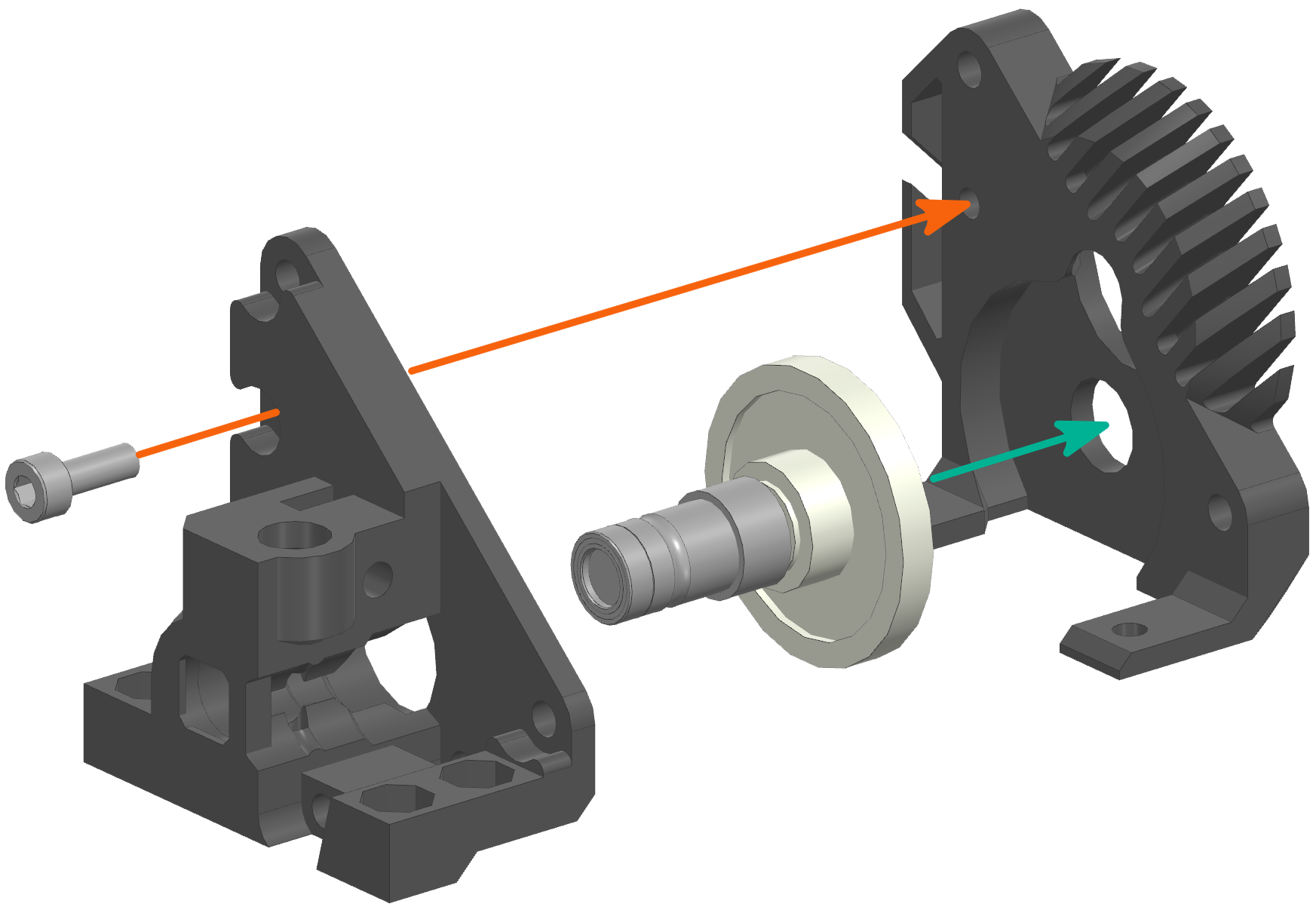

Корпус

  1. Установите шестерню редуктора в заднюю часть Microfeeder V9-11412;
  2. Установите переднюю часть V9-11411 и закрепите её винтом M3x8 с цилиндрической головкой.

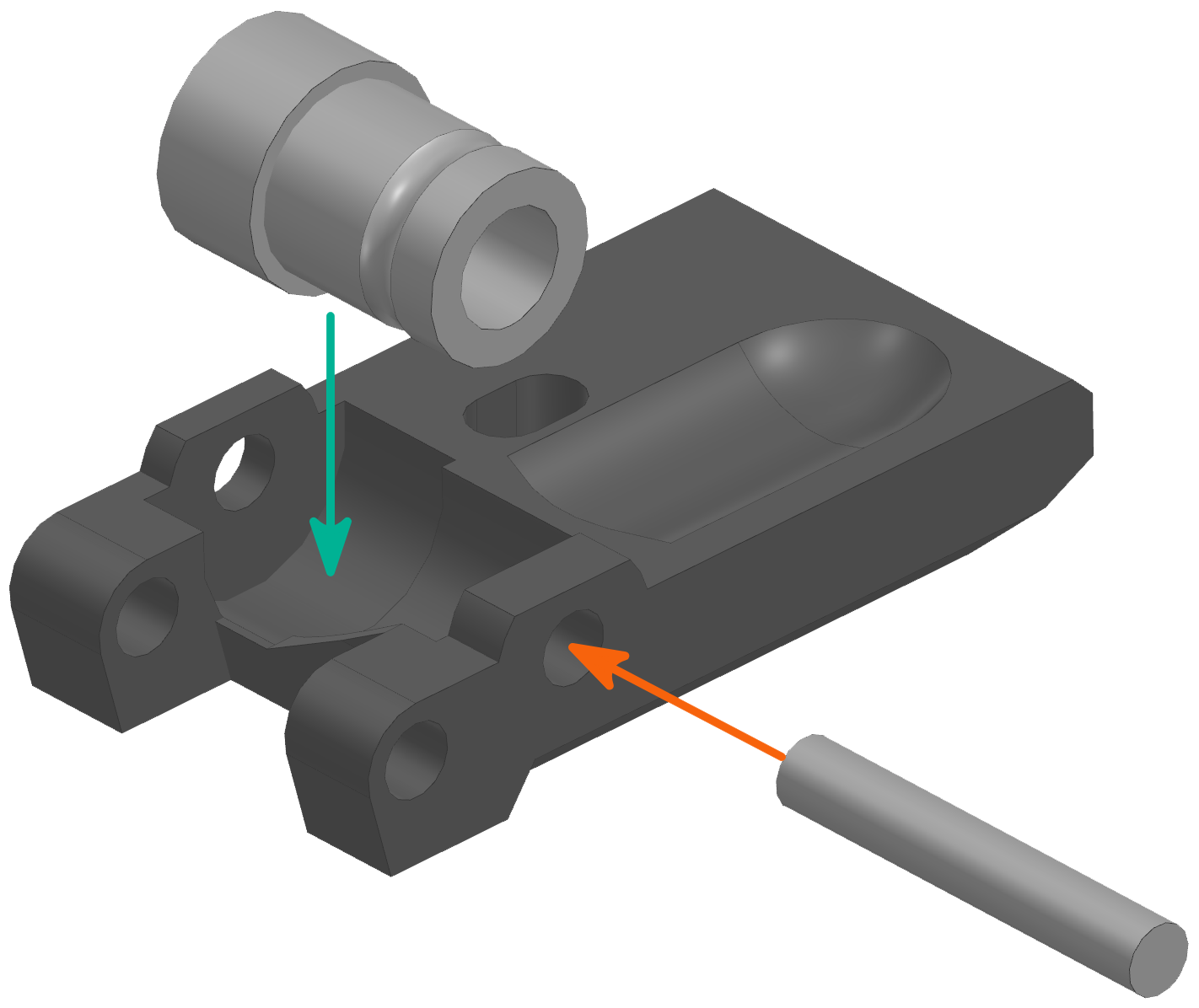

Сборка качалки

  1. Установите подающее колесо BMG с игольчатым подшипником в качалку Microfeeder V9-11413;
  2. Закрепите штифтом Ø3 L19.

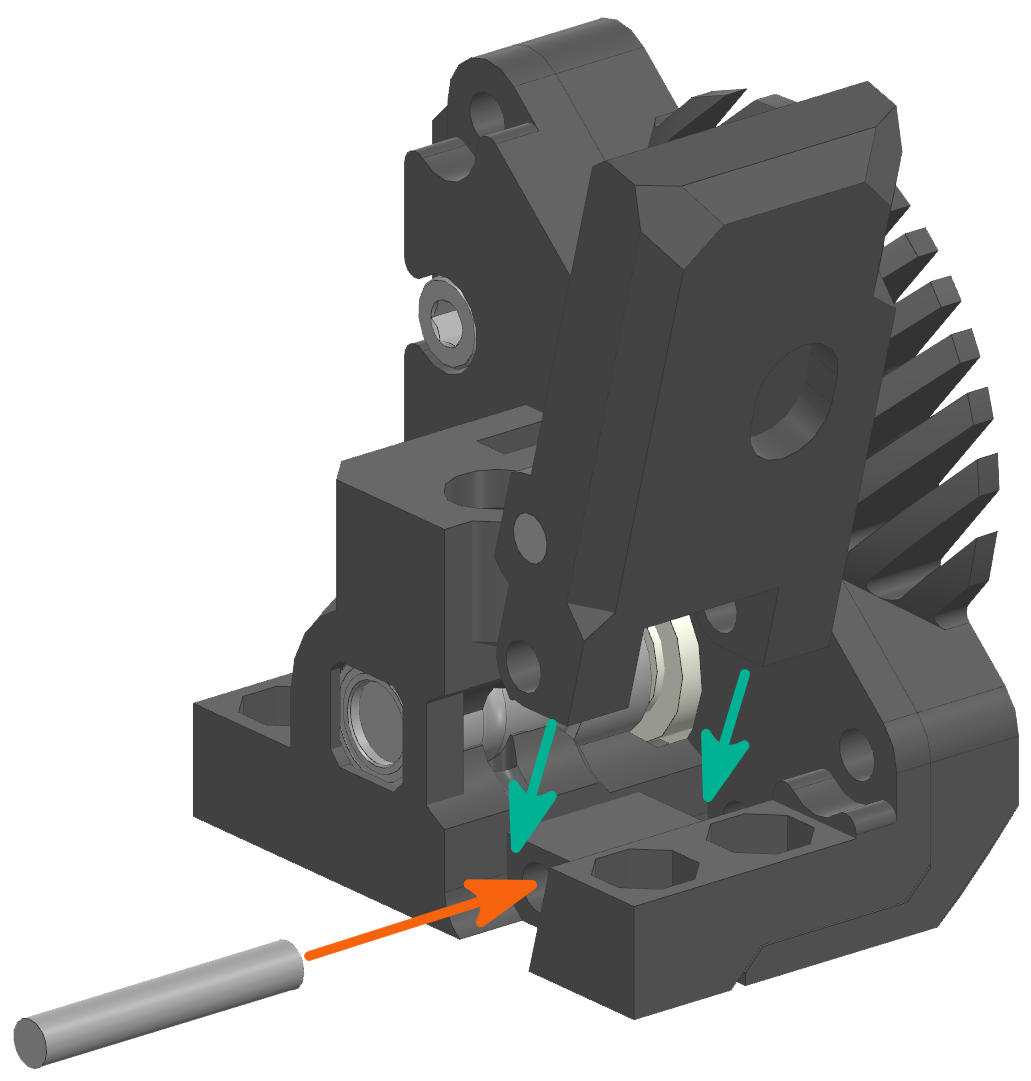

Установка качалки

  1. Установите собранную качалку на место;
  2. Закрепите штифтом Ø3 L19.

Убедитесь, что качалка поворачивается достаточно легко. Если это не так, то требуется доработать детали

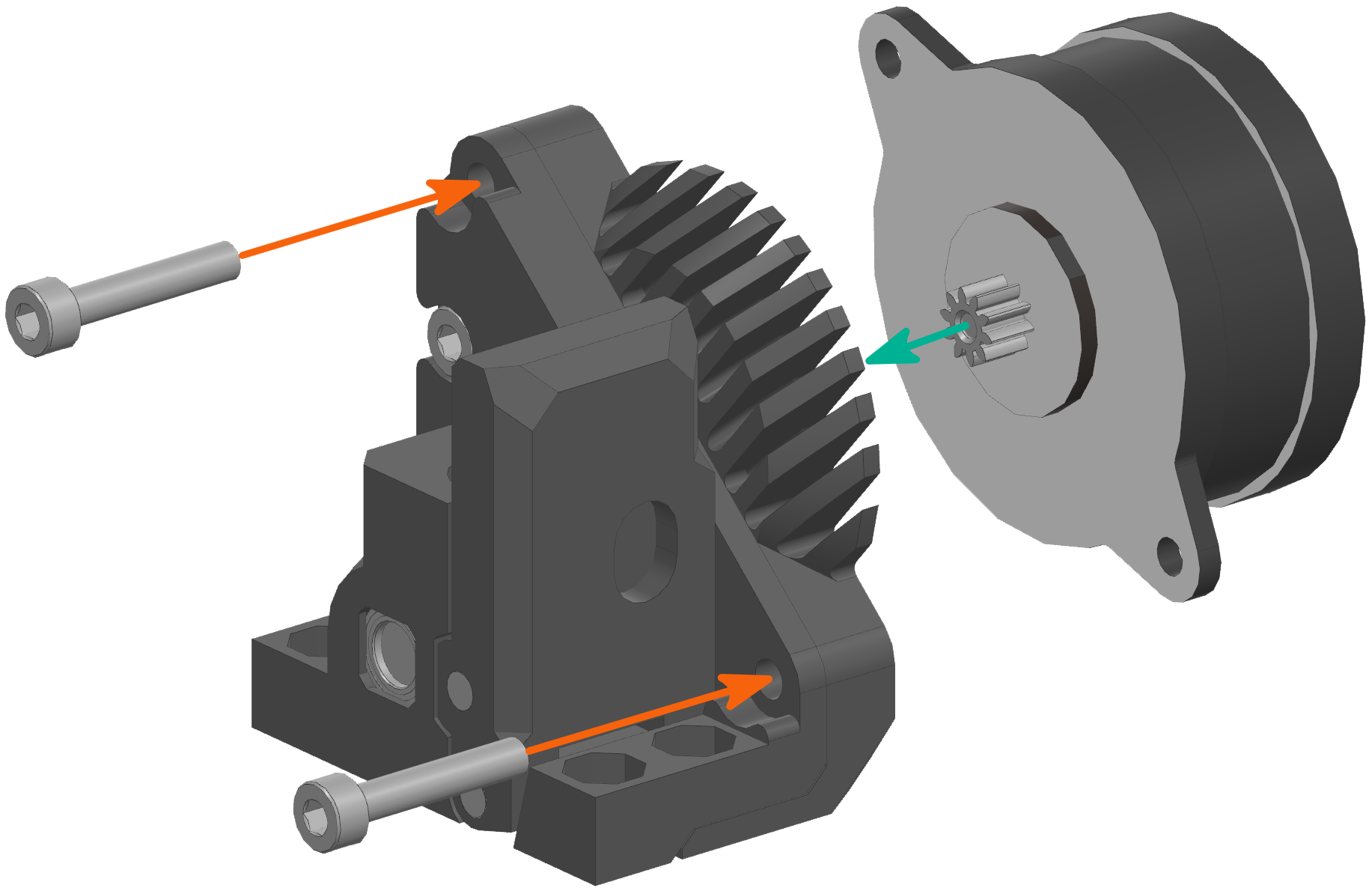

Мотор

  1. Установите мотор на подающий механизм;
  2. Закрепите винтами M3x12 с цилиндрической головкой.

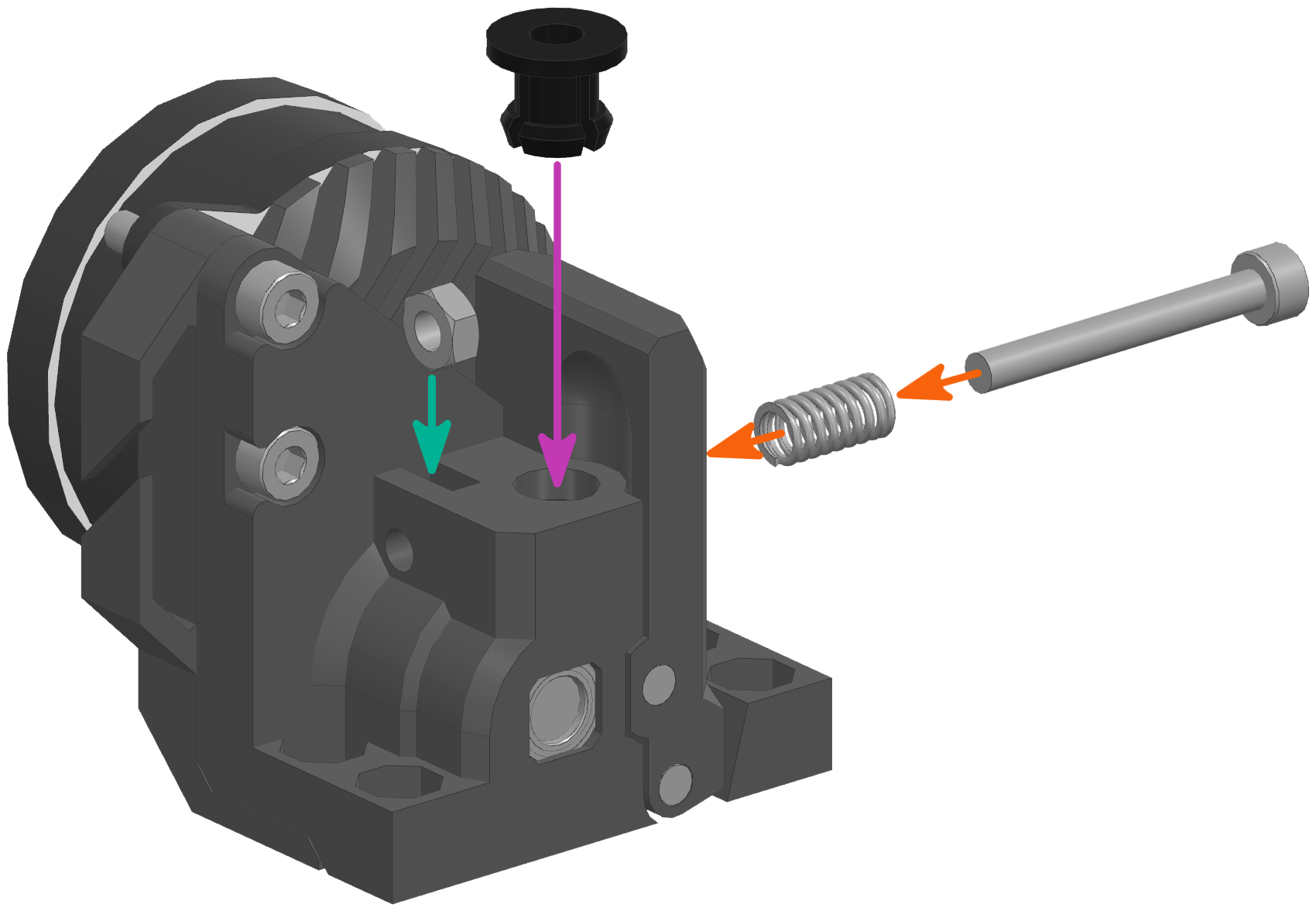

Остальное

  1. Заложите гайку M3 как показано на изображении;
  2. Закрепите качалку винтом M3x25 с цилиндрической головкой через пружину BMG;
  3. Вставьте фиттинг как показано на изображении.

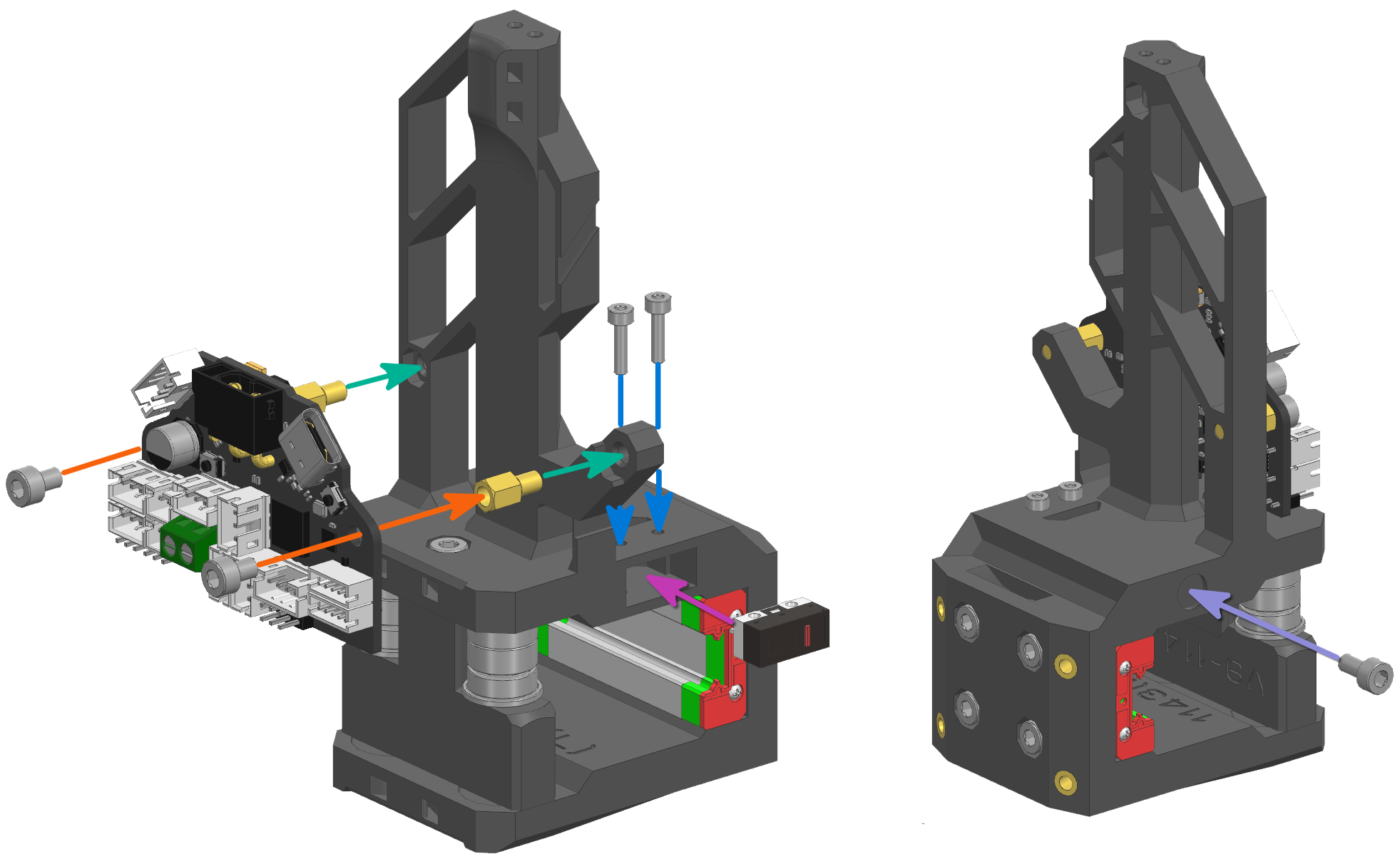

Электроника каретки

  1. Установите стойки M3x5 на каретку V9-1143;
  2. Закрепите коммутационную плату винтами M3x4 с цилиндрической головкой;
  3. Припаяйте провода к концевику, после чего установите его в каретку V9-1143;
  4. Закрепите его винтами M2x8 с цилиндрической головкой;
  5. Закрутите винт M3x6 с цилиндрической головкой в отверстие на каретке V9-1143.

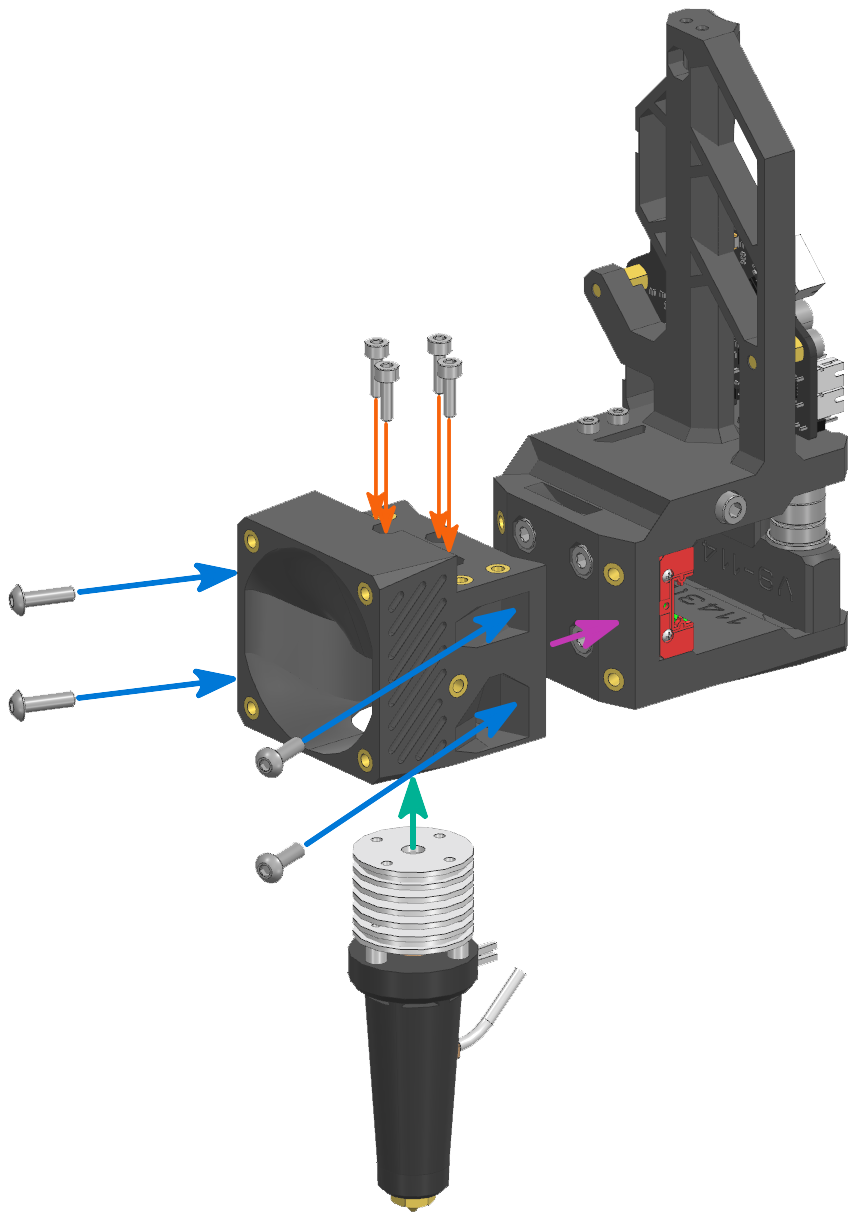

Корпус

  1. Установите хотэнд в корпус печатающей головы V9-1142. Провода должны смотреть назад;
  2. Закрепите его винтами M2.5x8 с цилиндрической головкой;
  3. Установите корпус V9-1142 на каретку печатающей головы V9-1143;
  4. Закрепите его винтами M3x10 с полукруглой головкой.

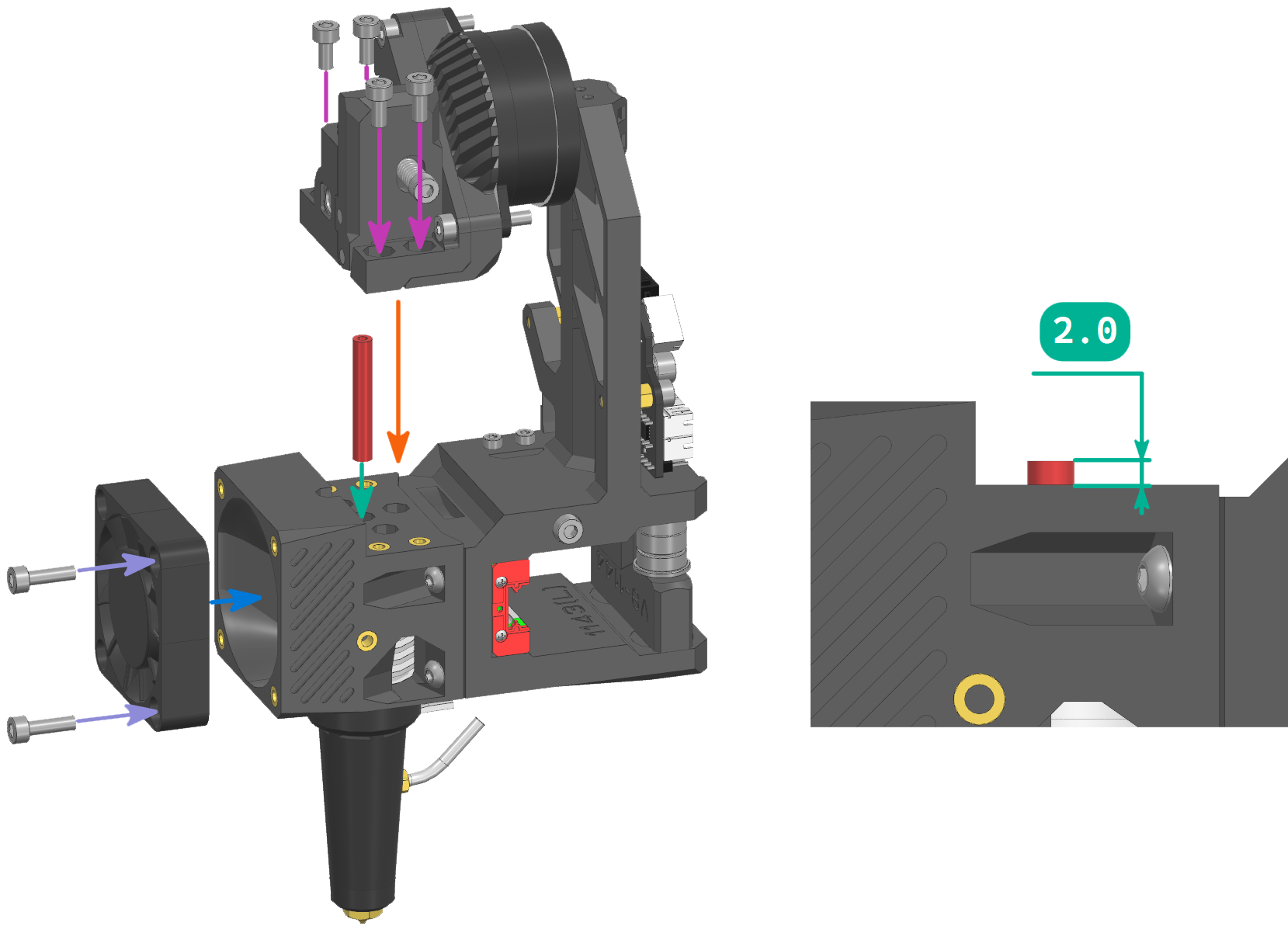

Подающий механизм и вентилятор

  1. Установите PTFE трубку 4х2 в хотэнд и обрежьте, чтобы она выступала на ~ 2 мм;
  2. Установите Microfeeder V9-11410 на корпус печатающей головы V9-1142;
  3. Закрепите винтами M3x6 с цилиндрической головкой;
  4. Установите вентилятор на корпус печатающей головы V9-1142. Вывод провода допустим наверх или вниз;
  5. Закрепите винтами M3x10 (4010 вентилятор) или M3x20 (4020 вентилятор) с цилиндрической головкой.

Система охлаждения

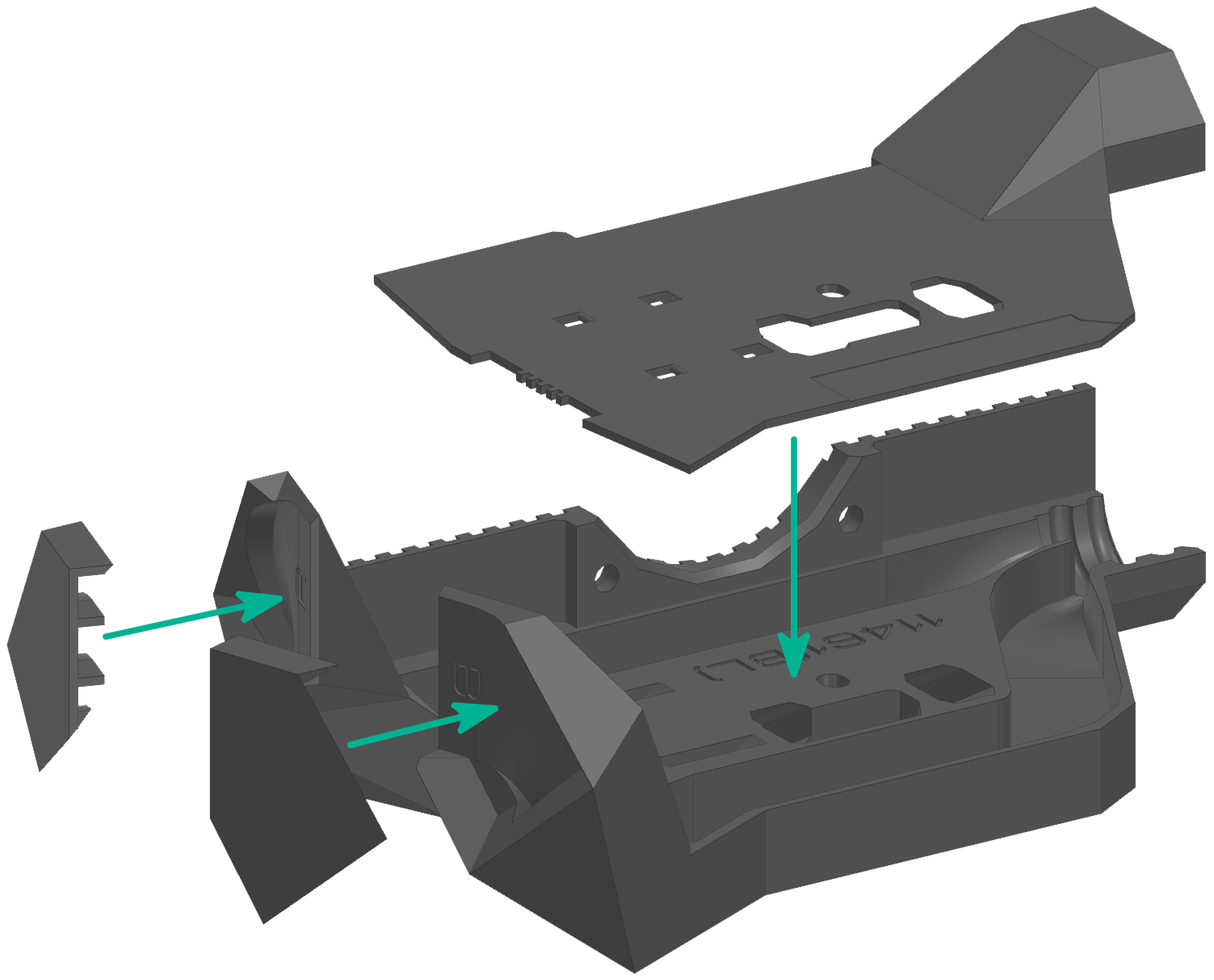

Склейка

Только для версии, печатаемой по деталям

  1. Подготовьте поверхности деталей системы охлаждения V9-11461 и склейте их между собой.

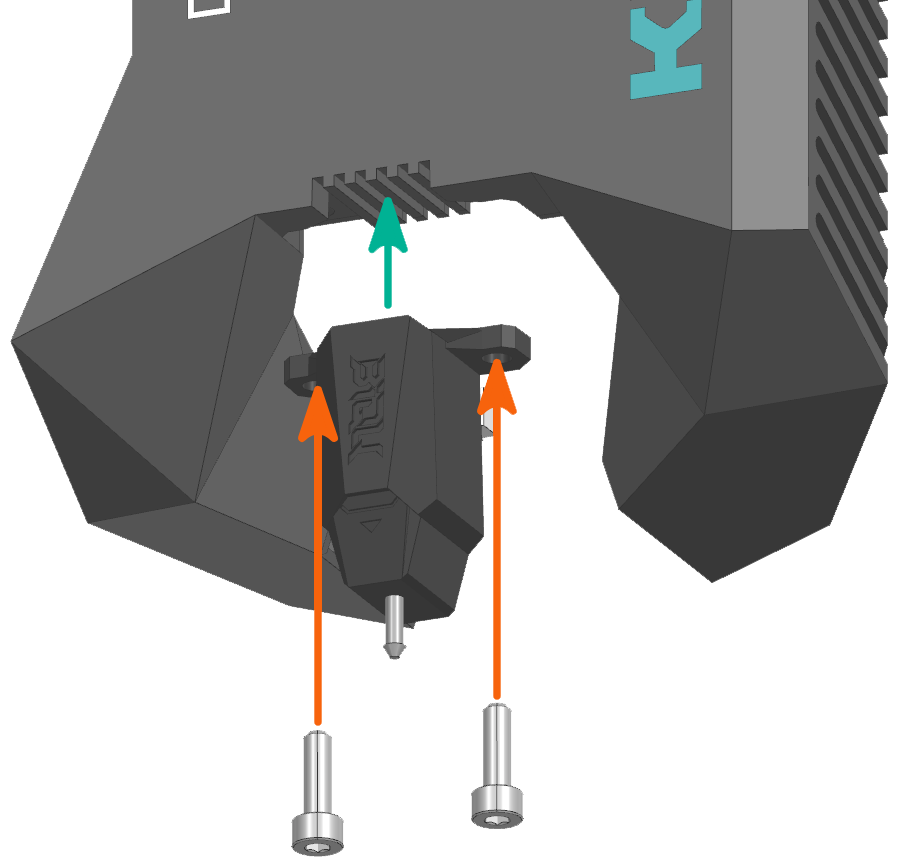

MicroProbe

Только для левой печатающей головы

  1. Установите MicroProbe на систему охлаждения V9-11461;
  2. Закрепите винтами M2.5x8 с цилиндрической головкой.

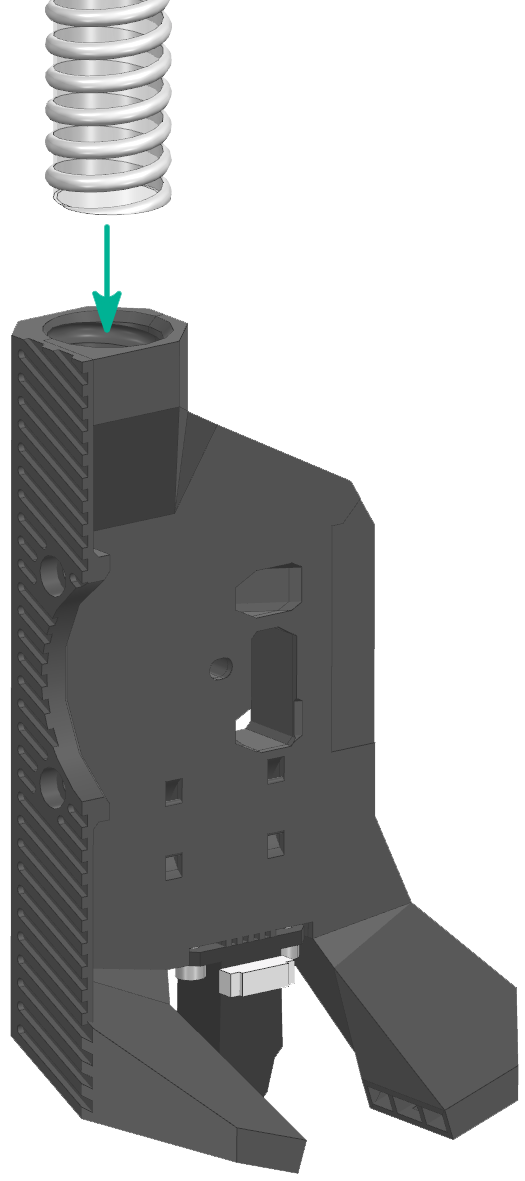

Шланг CPAP

  1. Закрутите шланг CPAP в систему охлаждения V9-11461.

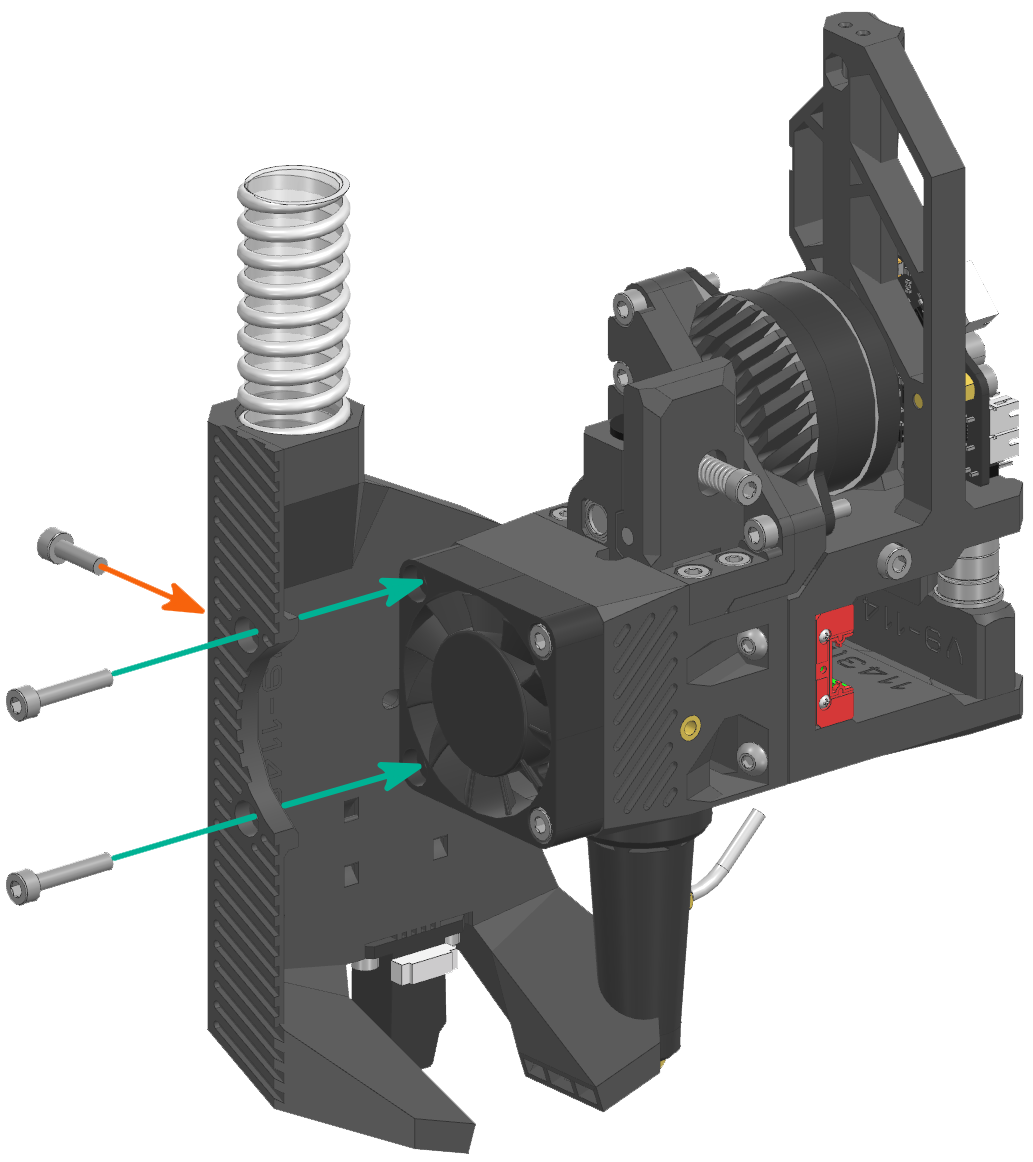

Установка

  1. Установите систему охлаждения V9-11461 и закрепите её винтами M3x16 (4010 вентилятор) или M3x25 (4020 вентилятор) с цилиндрической головкой;
  2. Дополнительно закрепите сбоку винтом M3x10 с цилиндрической головкой.

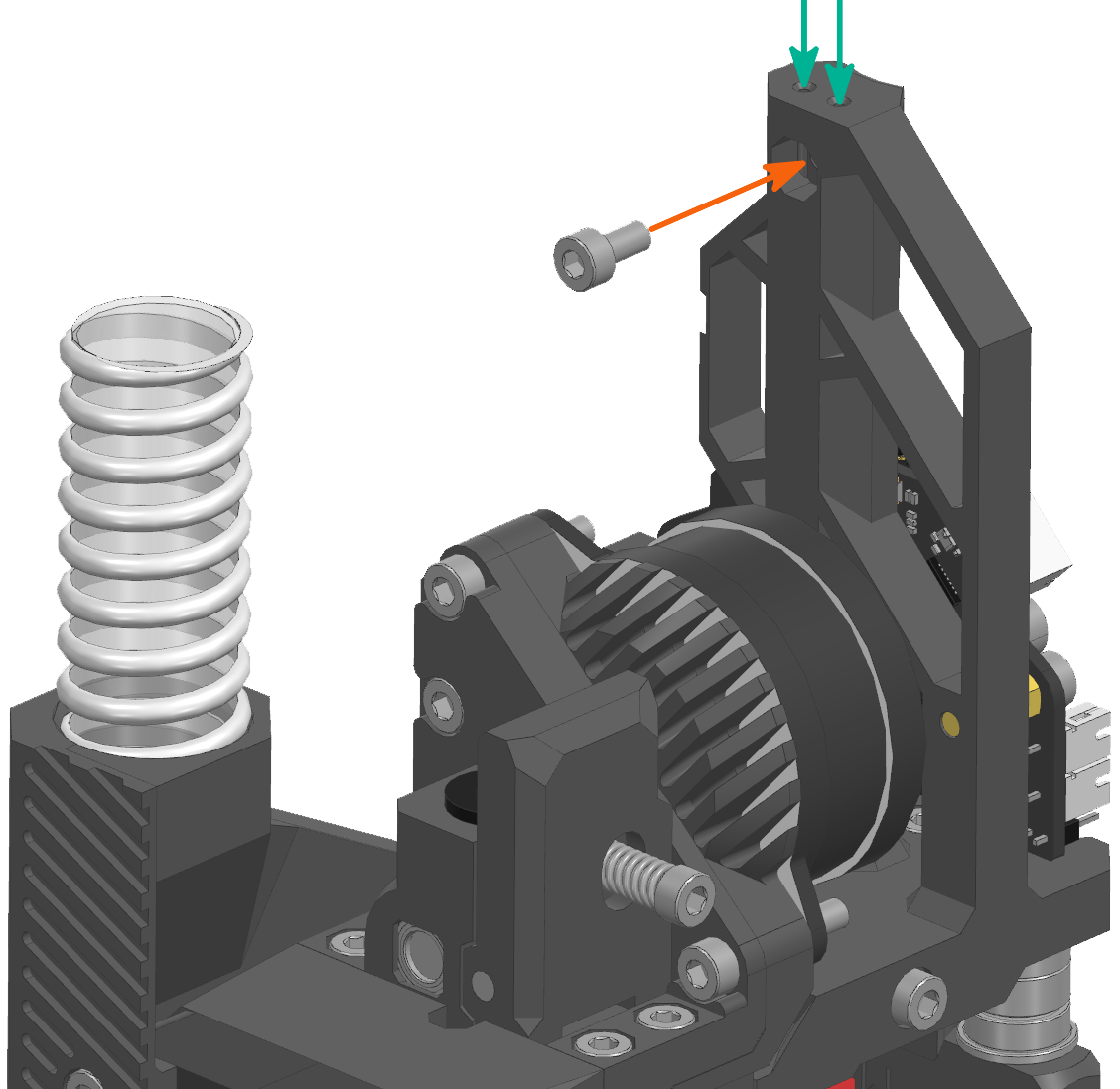

Пружинная проволока

  1. Установите 2 пружинные проволоки в каретку печатающей головы V9-1143;
  2. Закрепите их винтом M3x6 с цилиндрической головкой.

Проводка

Соблюдайте правила безопасности при работе с электроникой

  • Схемы подключения находятся в статье схемы или в начале конфигурации электроники;
  • Подключать и отключать всё только при полностью обесточенном принтере;
  • Перед первым включением 10 раз перепроверить, что всё подключено правильно;
  • Если подключаете по нестандартной схеме, то не подключайте коммутационные платы пока не приведёте конфигурацию в соответствие с фактической схемой подключения.

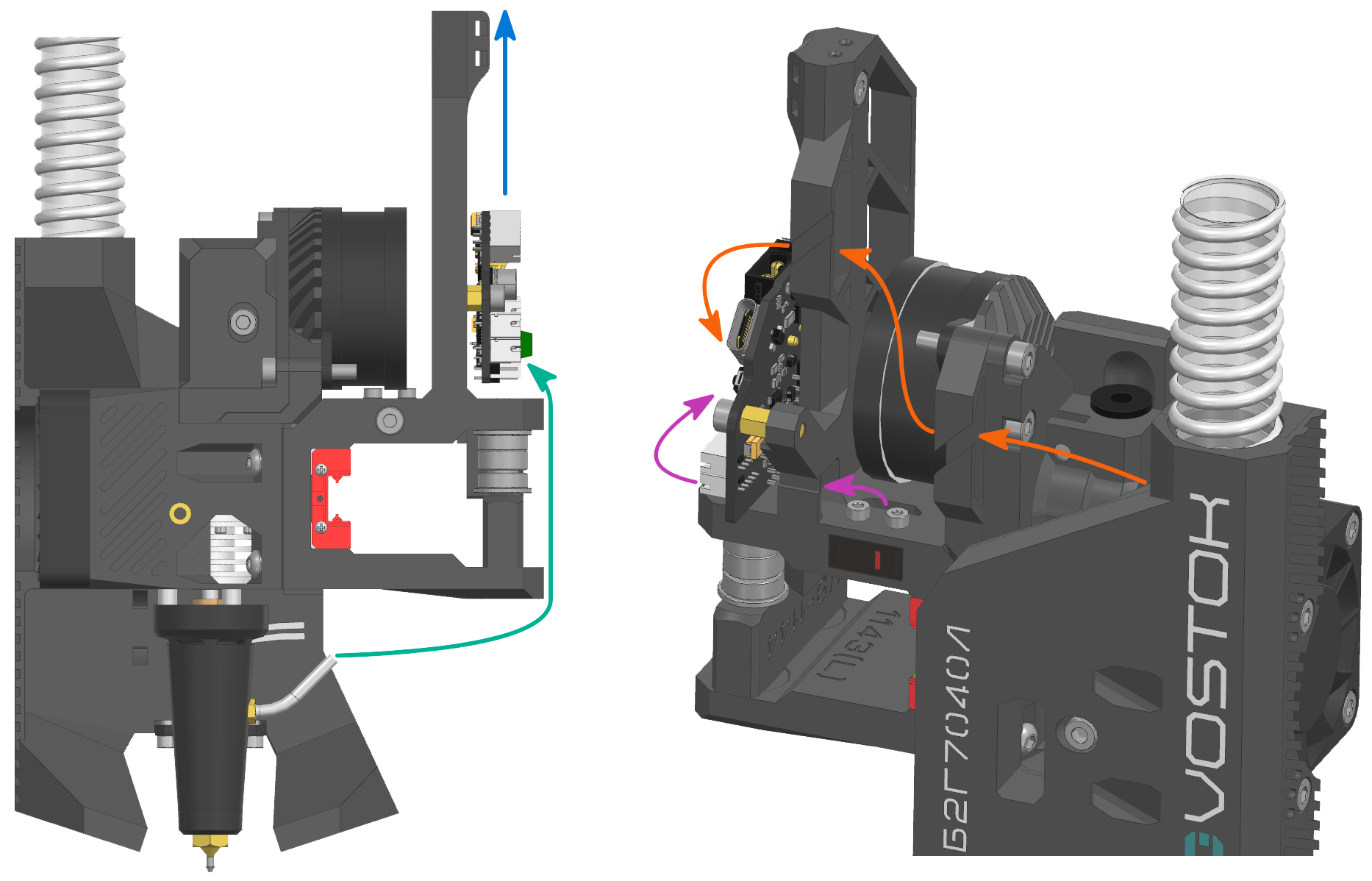

  1. Провода от хотэнда и датчика автоуровня проведите снизу и сзади печатающей головы;
  2. Провода от вентилятора и ALPS проведите через верх;
  3. Для проводов от концевика есть отдельное небольшое крепление снизу;
  4. Кабель от коммутационной платы обязательно закрепите к каретке V9-1143 стяжками. Далее он идёт на разъём GX16-4 на задней части панели портала. Чтобы провод не падал в область печати, закрепите его к пружинным проволокам стяжками или липучкой.
