Стол и ось Z

Стол

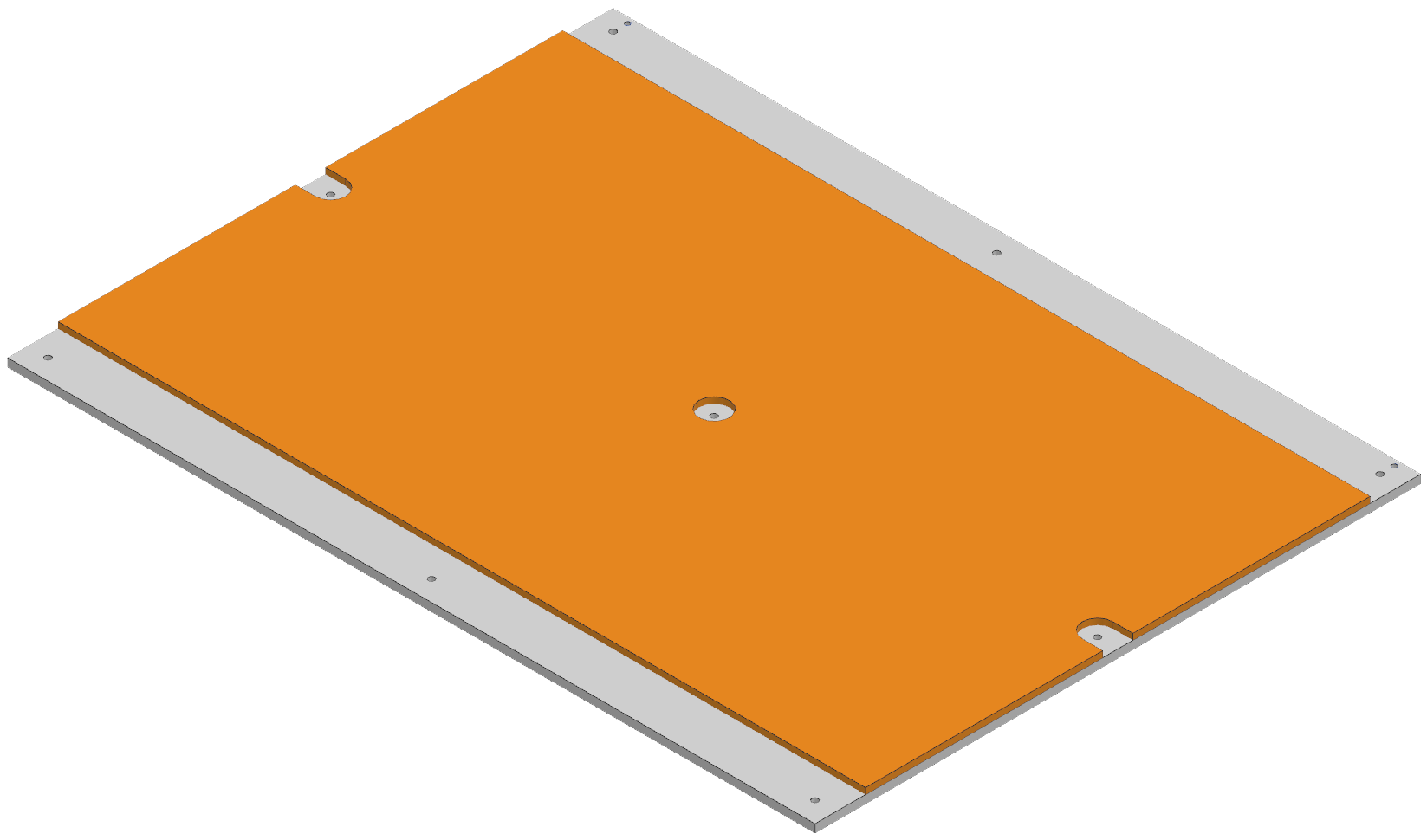

Нагреватель

  1. Обезжирьте нижнюю поверхность плиты стола V9-331 и наклейте на неё силиконовую грелку V9-332.

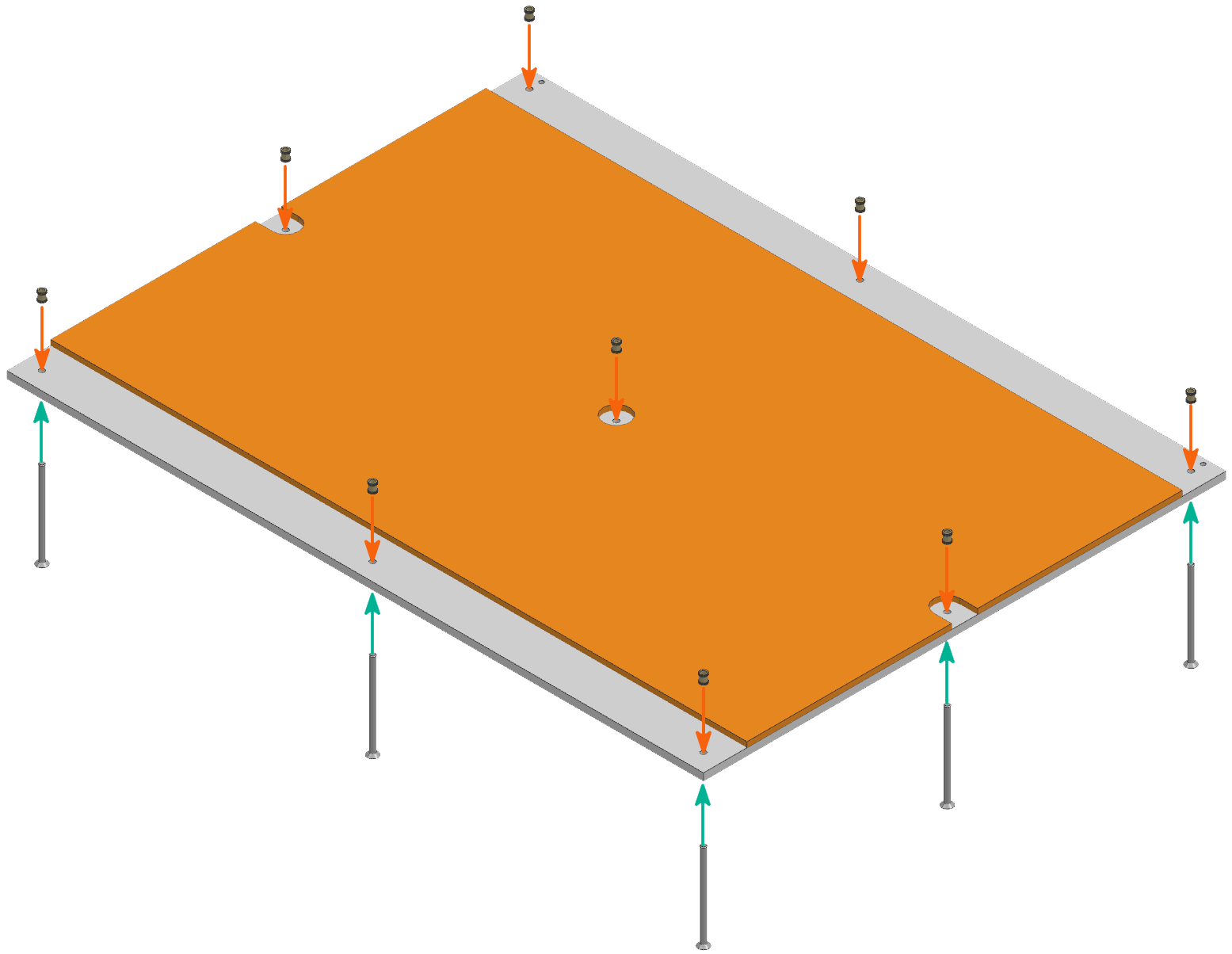

Винты

  1. Вставьте винты M3x50 с потайной головкой в отверстия;
  2. Зафиксируйте их резьбовыми втулками M3 под литьё.

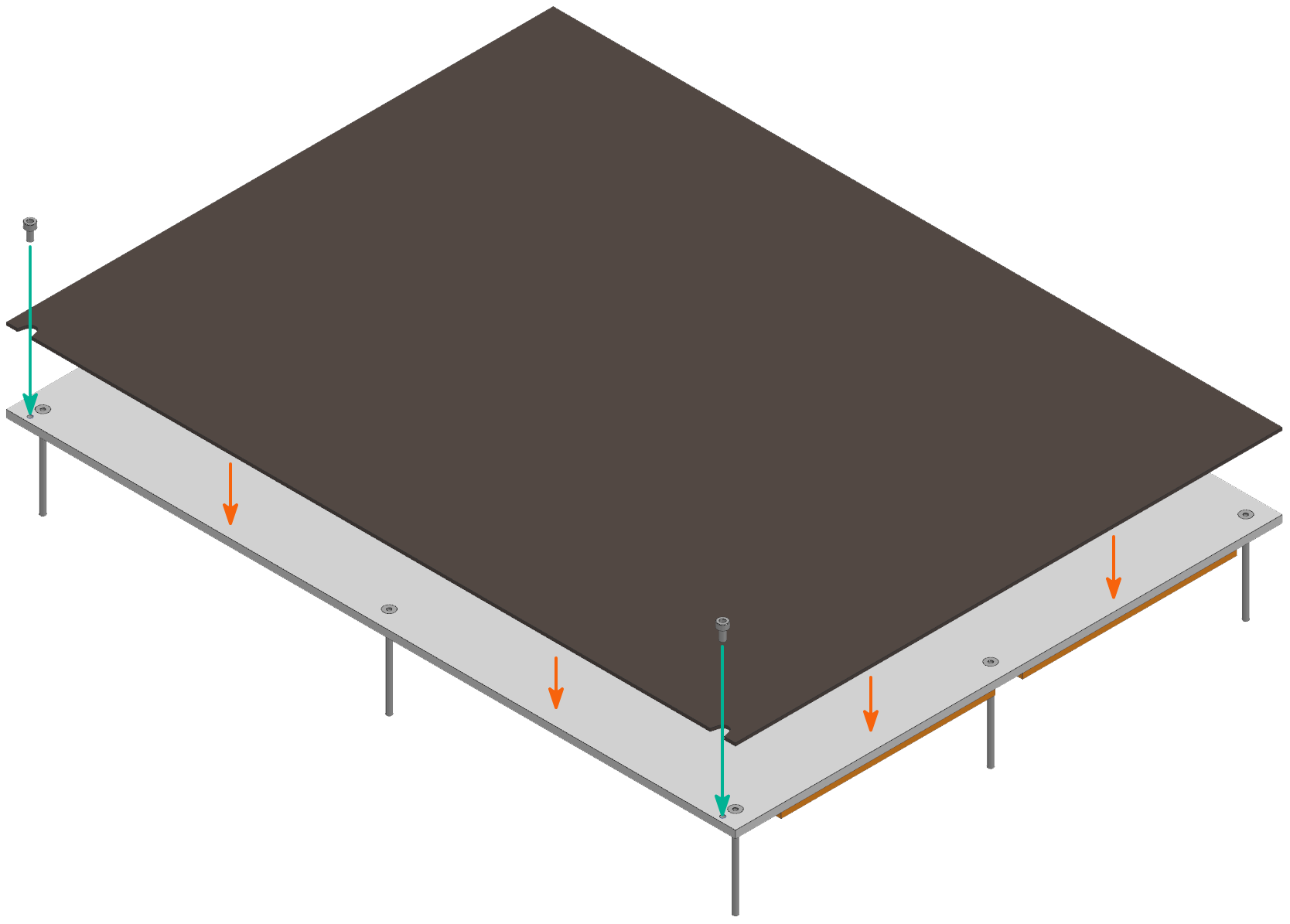

Магнитная наклейка

  1. Закрутите винты M3x4 с цилиндрической головкой в отверстия в задней части плиты стола V9-331;
  2. Обезжирьте верхнюю сторону плиты стола и наклейте на неё магнитную наклейку V9-333.

Рама стола

Основание

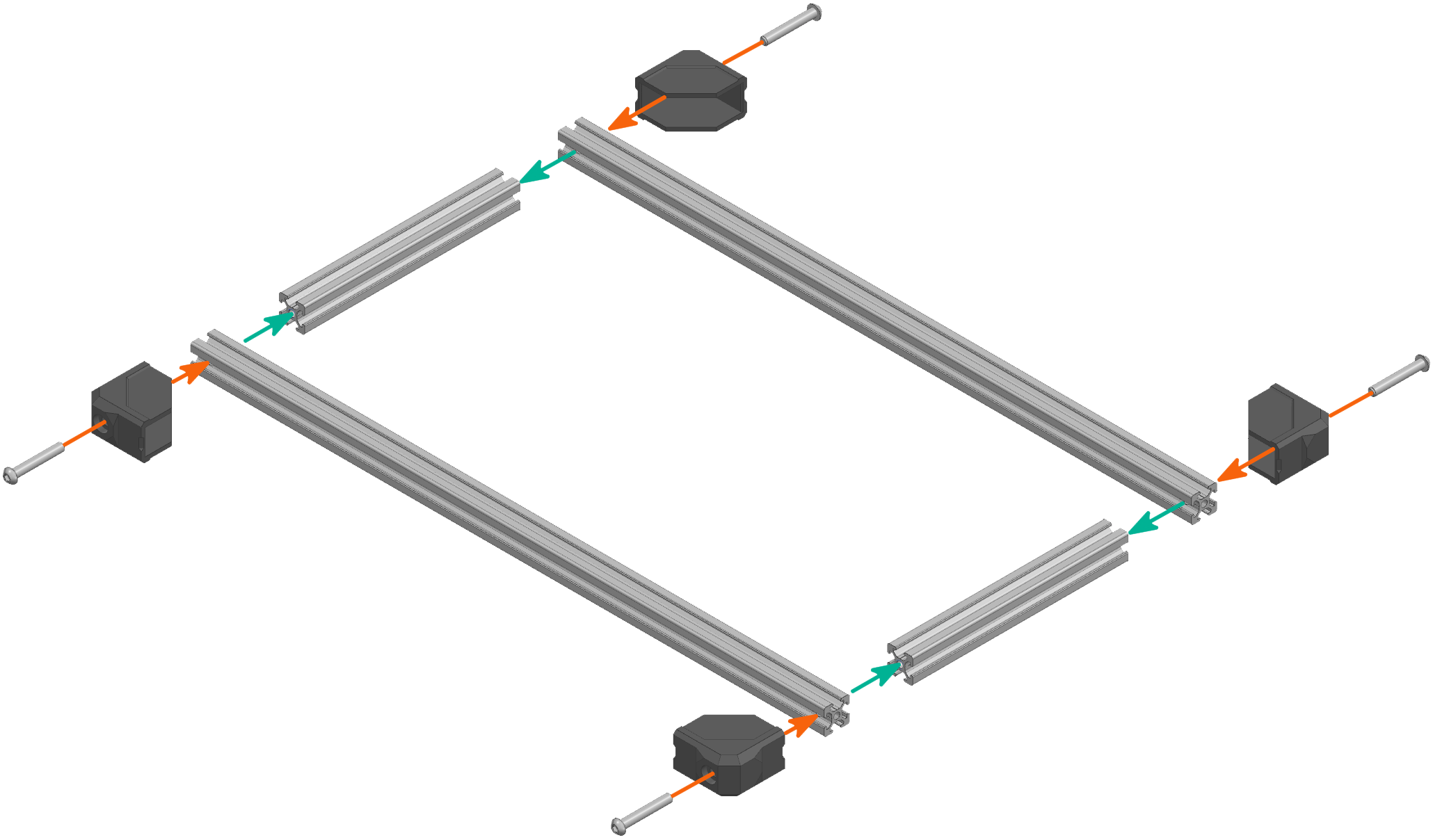

  1. Соберите портал из поперечных V9-327 и продольных V9-328 балок рамы как показано на изображении;
  2. Зафиксируйте винтами M6x40 с полукруглой головкой. На типоразмерах L и XL под головку винта используйте кузовную шайбу M6. На типоразмере M - уголок V9-324.

Плечо

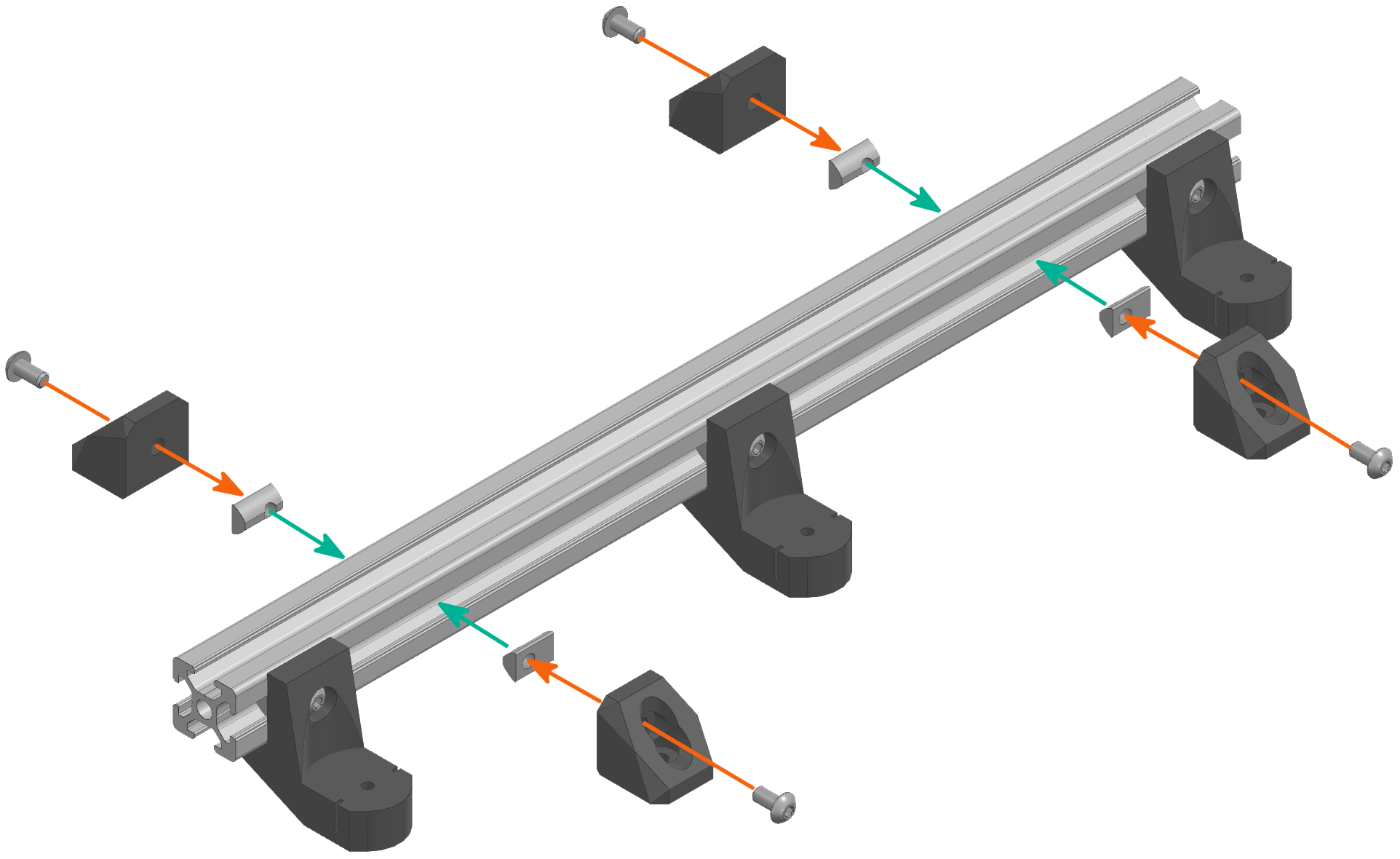

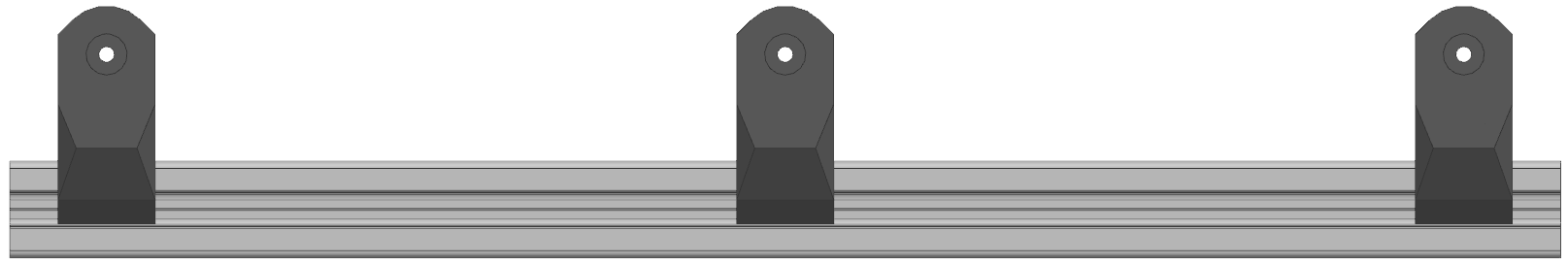

  1. На каждое плечо рамы стола V9-3213 надо установить по 3 детали V9-3211: две по краям, одна по центру;
  2. Заложите пазовую гайку M4 в профиль плеча;

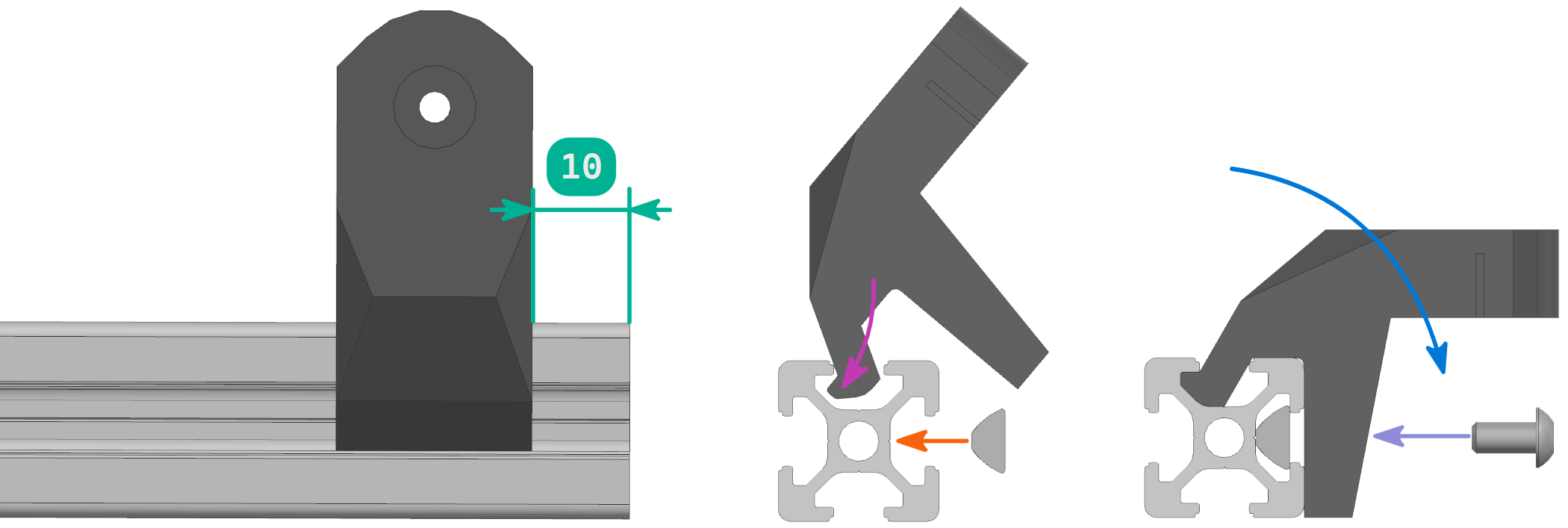

  3. Установите деталь V9-3211 в паз профиля как показано на изображении;
  4. Опустите V9-3211 вниз;
  5. Зафиксируйте винтом M4x8 с полукруглой головкой.

Уголки

  1. Заложите пазовые гайки M4 в плечи V9-3213;
  2. Установите уголки V9-3221 и закрепите их винтами M4x8 с полукруглой головкой. Затягивать крепления на этом этапе не надо.

Установка плеч

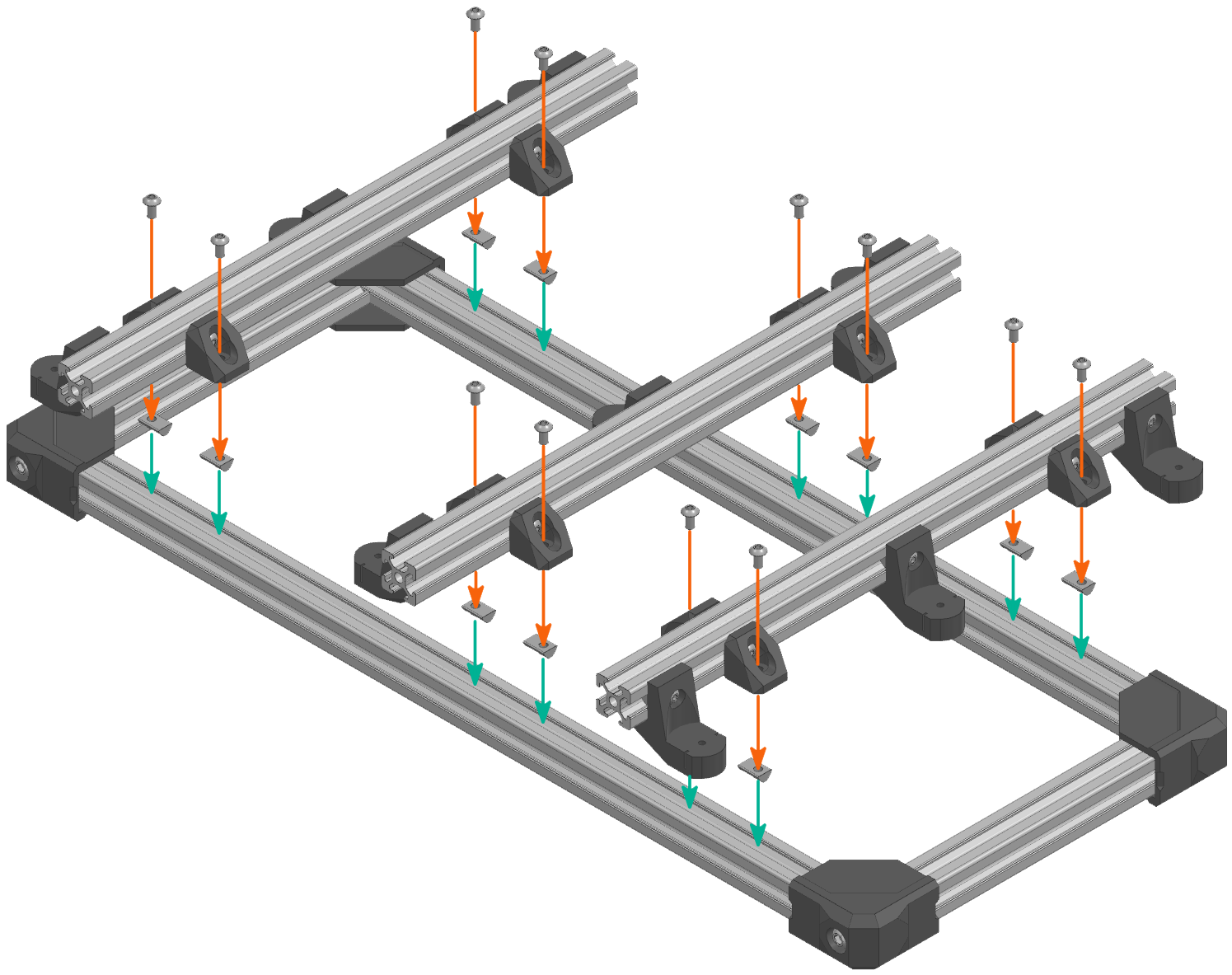

  1. Заложите пазовые гайки M4 в поперечные балки рамы стола V9-327;
  2. Установите плечи на портал рамы стола и закрепите их винтами M4x8 с полукруглой головкой.

Заглушки

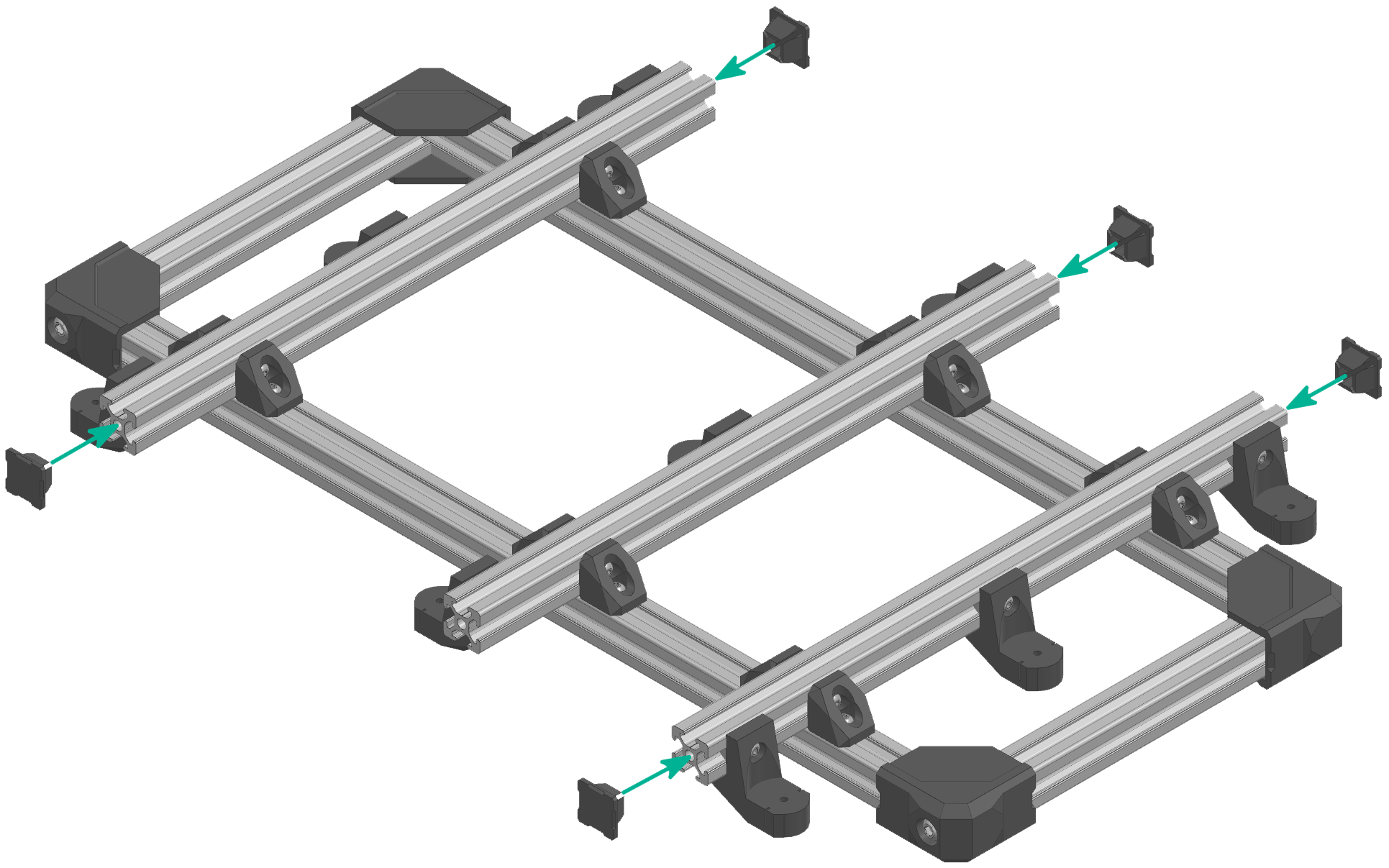

  1. Установите заглушки V9-325 на торцы профилей как показано на изображении.

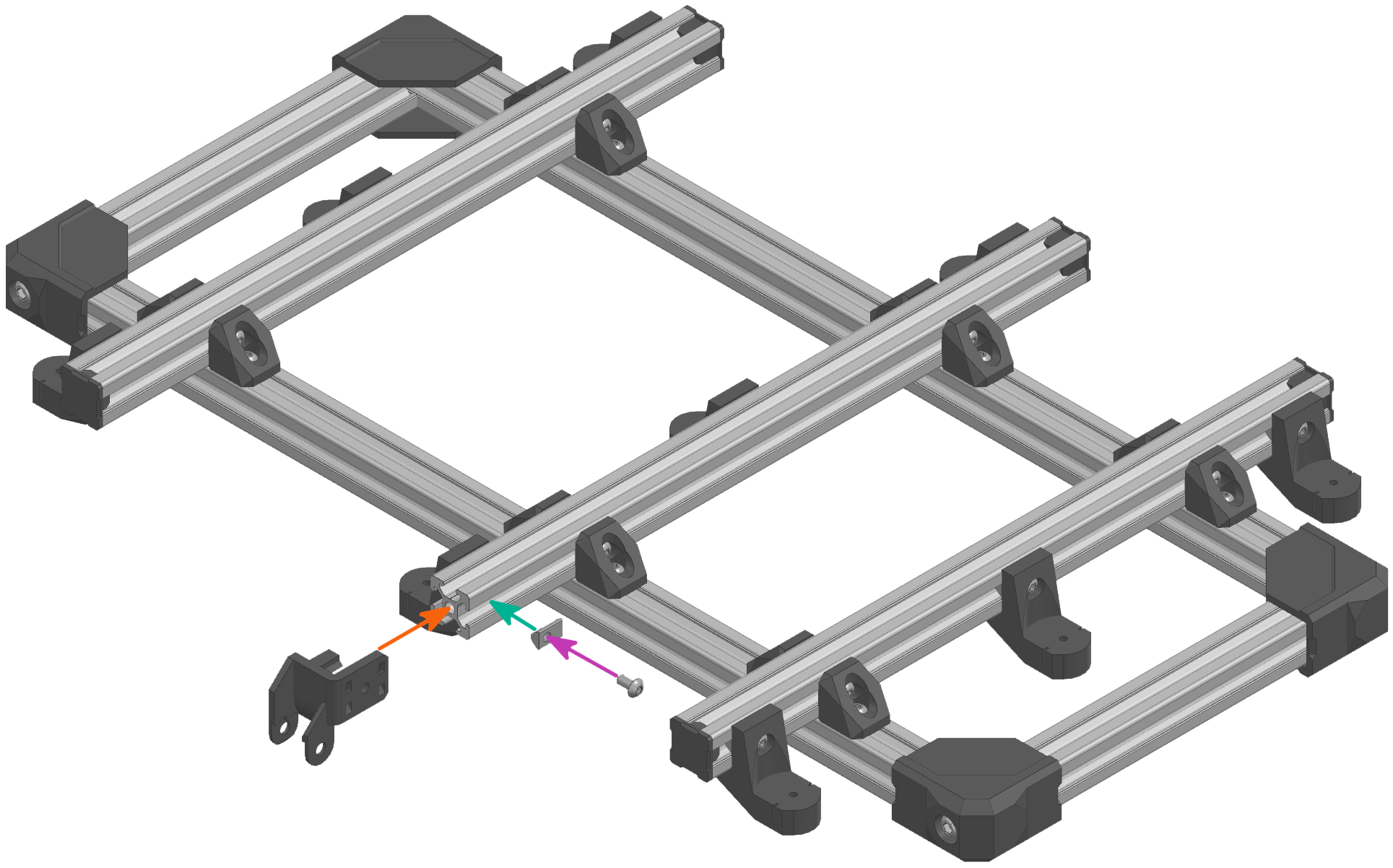

Крепление кабель-канала

  1. Заложите пазовую гайку M4 в профиль плеча V9-3213;
  2. Установите крепление гибкого кабель-канала V9-342 в профиль плеча;
  3. Закрепите его винтом M4x8 с полукруглой головкой.

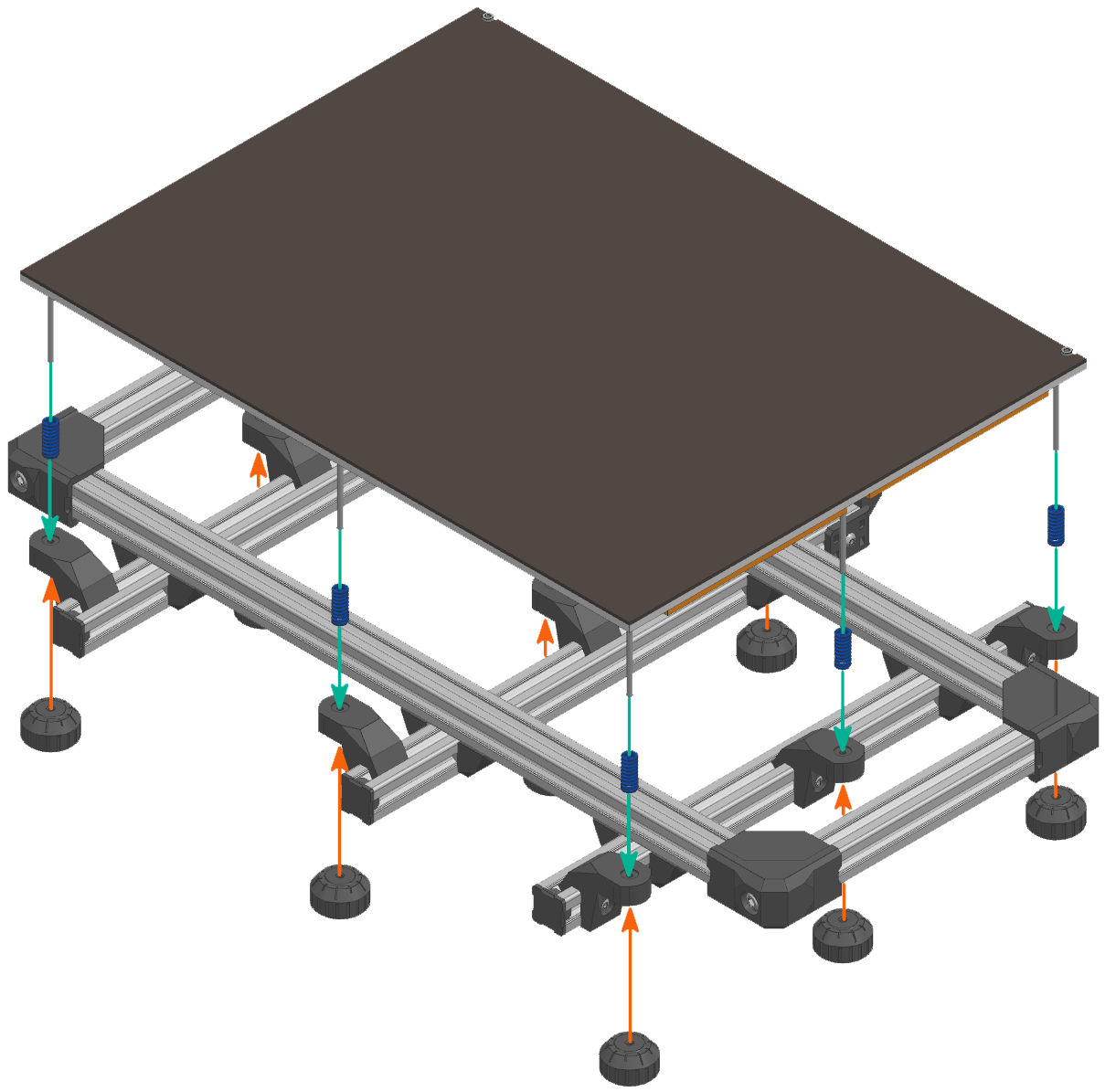

Установка стола

  1. Установите стол на раму стола через пружины ID5 OD8;
  2. Закрепите его барашками V9-3212. Рекомендуется закрутить барашки на примерно половину хода регулировки;
  3. Убедитесь, что стол стоит симметрично относительно рамы, после чего протяните все соединения.

Направляющие

Удобнее всего выполнять этот шаг положив принтер на заднюю сторону

Рельсы Z

  1. Заложите пазовые гайки M3 в стойки оси Z V9-25;

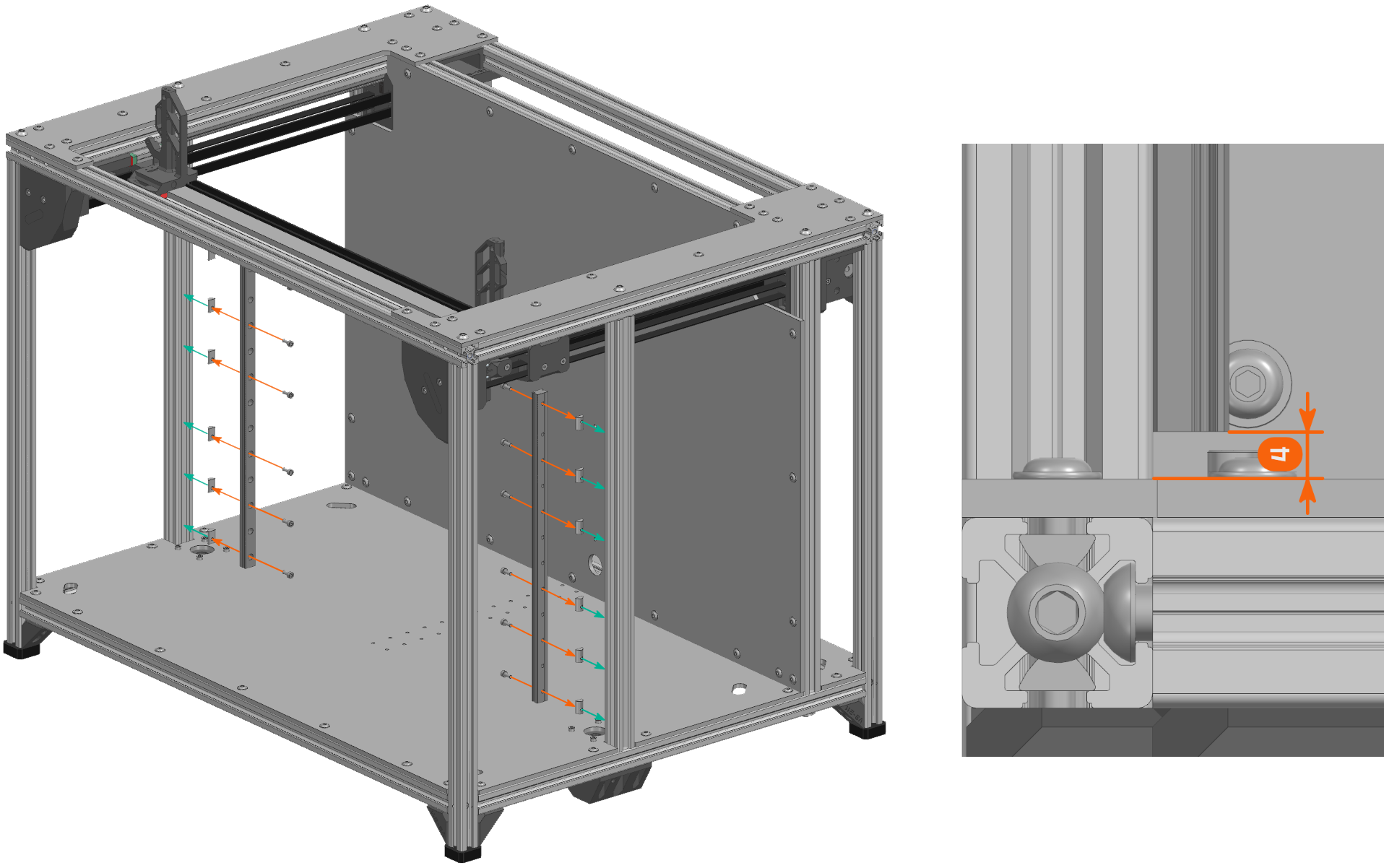

  2. Установите рельсы MGN12 и закрепите их винтами M3x8 с цилиндрической головкой. Рельса должна быть примерно в 4 миллиметрах от нижней панели зашивки. Для центрирования рельсы можете воспользоваться печатной оправкой.

Каретки рельсов

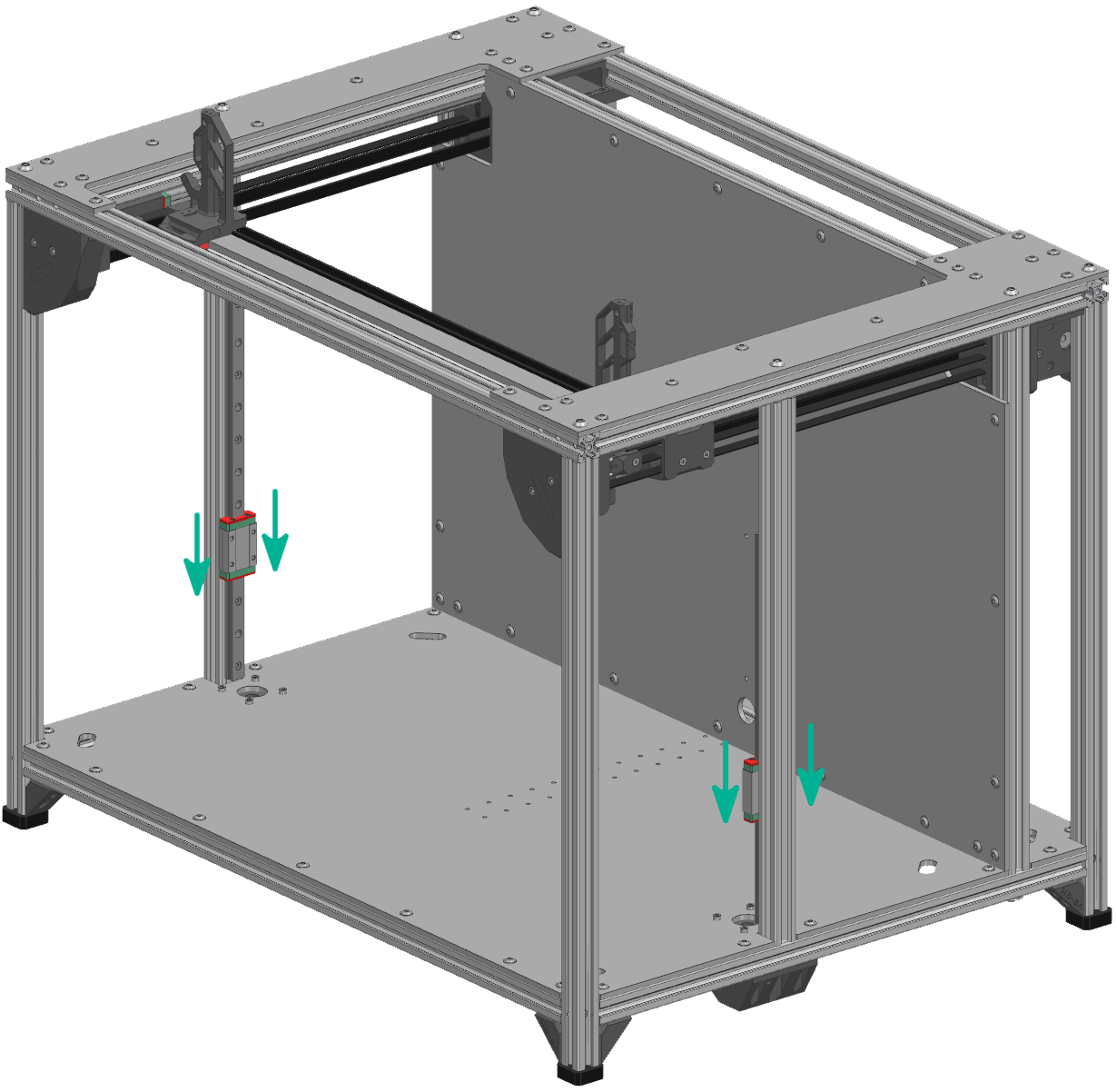

  1. Установите каретки MGN12 на рельсы. Делается это предельно аккуратно, чтобы не потерять шарики.

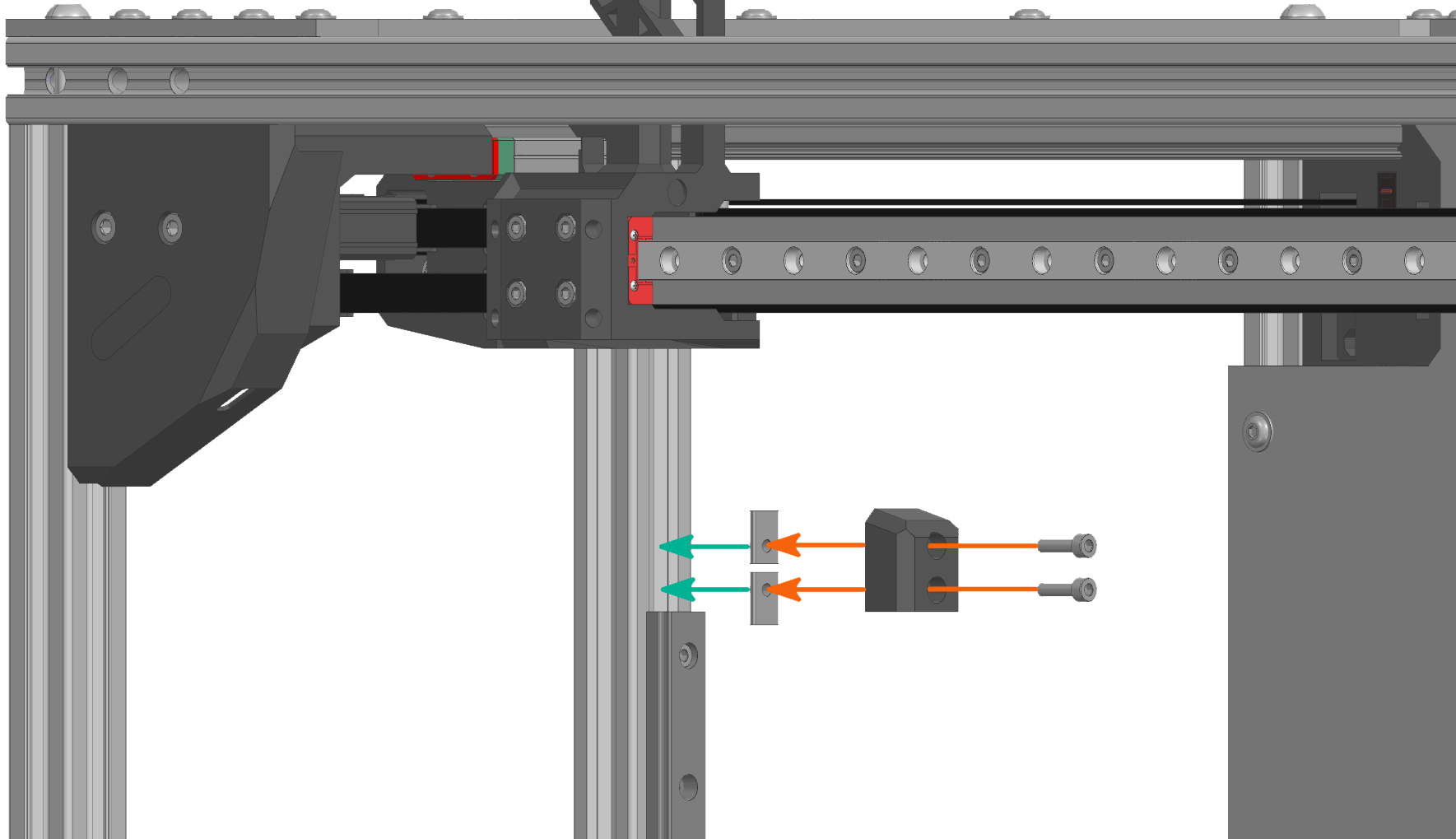

Ограничители Z

  1. Заложите пазовые гайки M3 в стойки оси Z V9-25;
  2. Установите ограничители хода оси Z V9-351 и закрепите их винтами M3x12 с цилиндрической головкой.

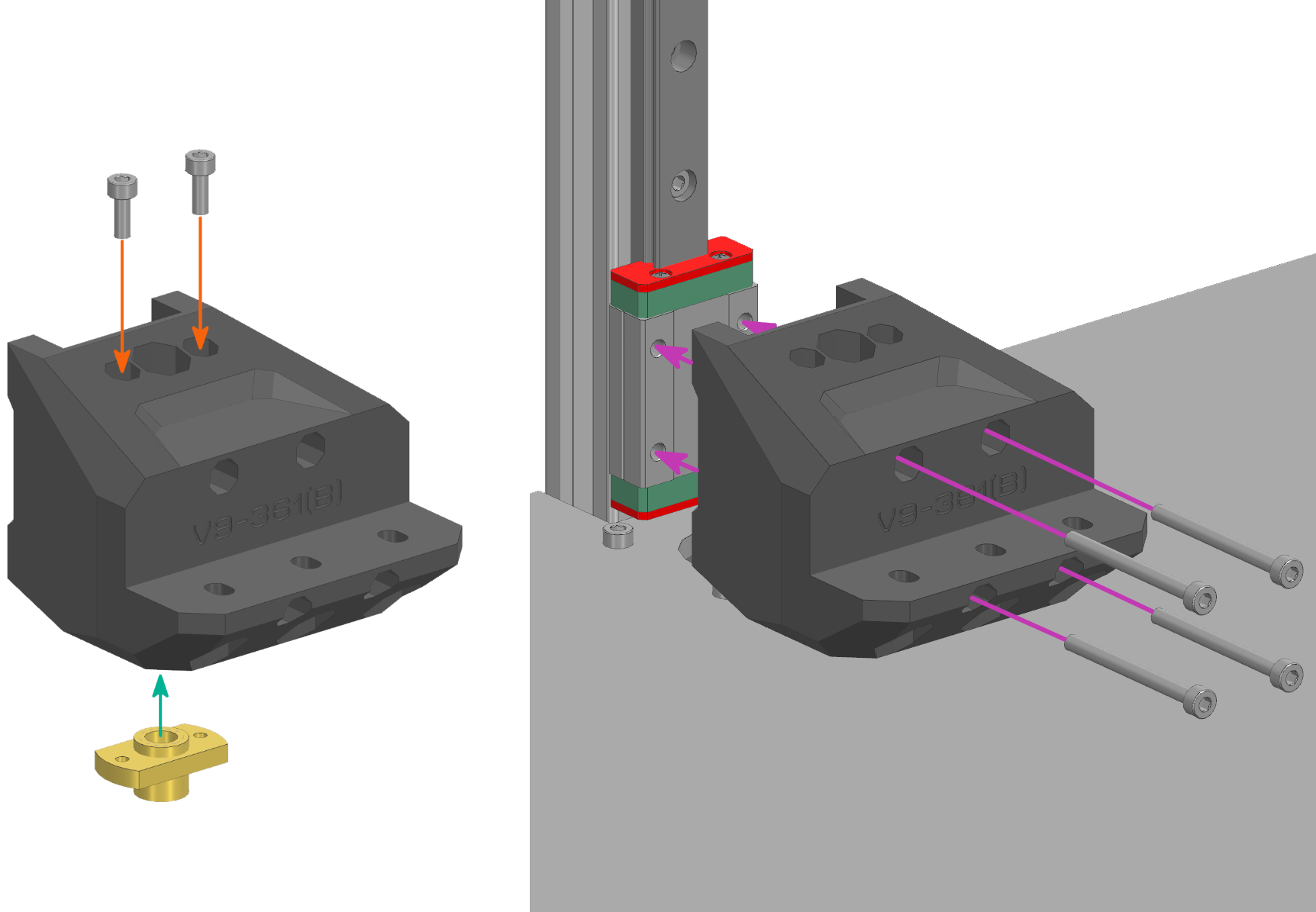

Каретки Z

  1. Установите гайки ходовых винтов в корпуса кареток оси Z V9-361;
  2. Закрепите винтами M3x8 с цилиндрической головкой;
  3. Установите собранные каретки Z на каретки рельсов MGN12 и закрепите винтами M3x35 с цилиндрической головкой.

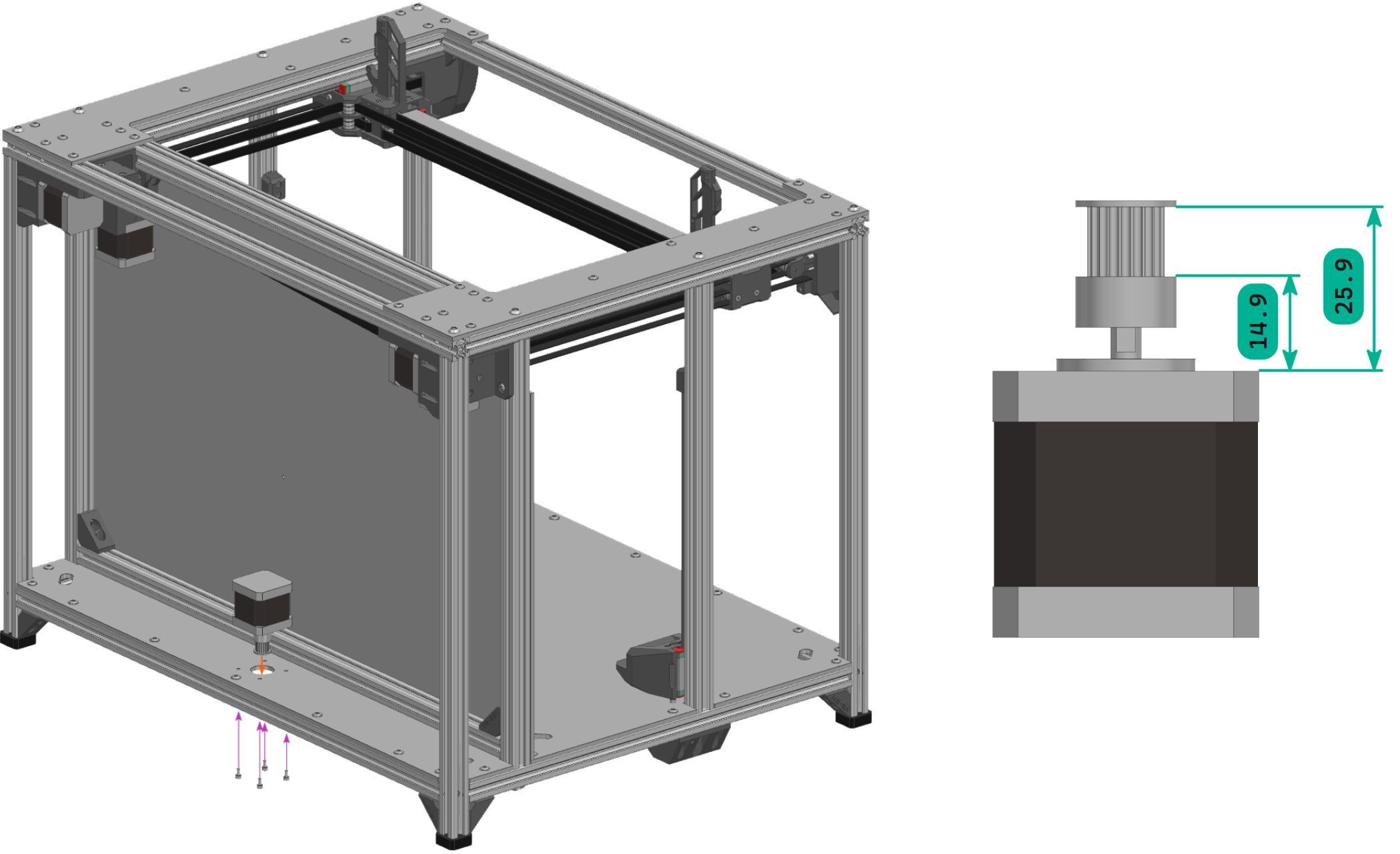

Мотор Z

  1. Установите шкив 2GT 20t на мотор как показано на изображении;
  2. Установите мотор на нижнюю панель зашивки V9-451;
  3. Закрепите его винтами M3x6 с цилиндрической головкой.

Крепление роликов

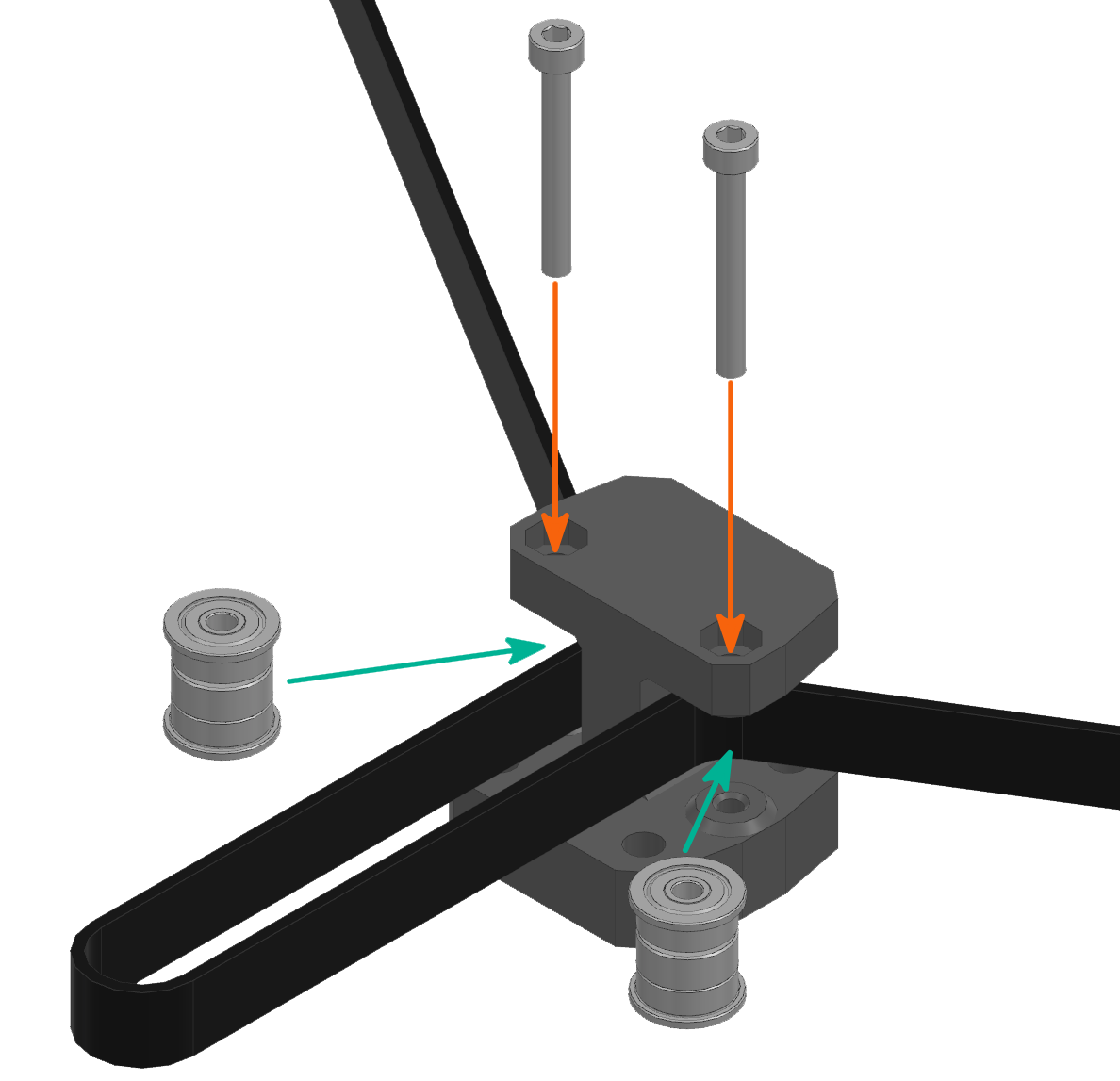

  1. Установите ролики в крепление роликов V9-3121 как показано на изображении. Обратите внимание, что ремень установить после установки ролика нельзя. Его обязательно надо устанавливать одновременно с установкой ролика и без перекручивания;
  2. Закрепите винтами M3x25 с цилиндрической головкой.

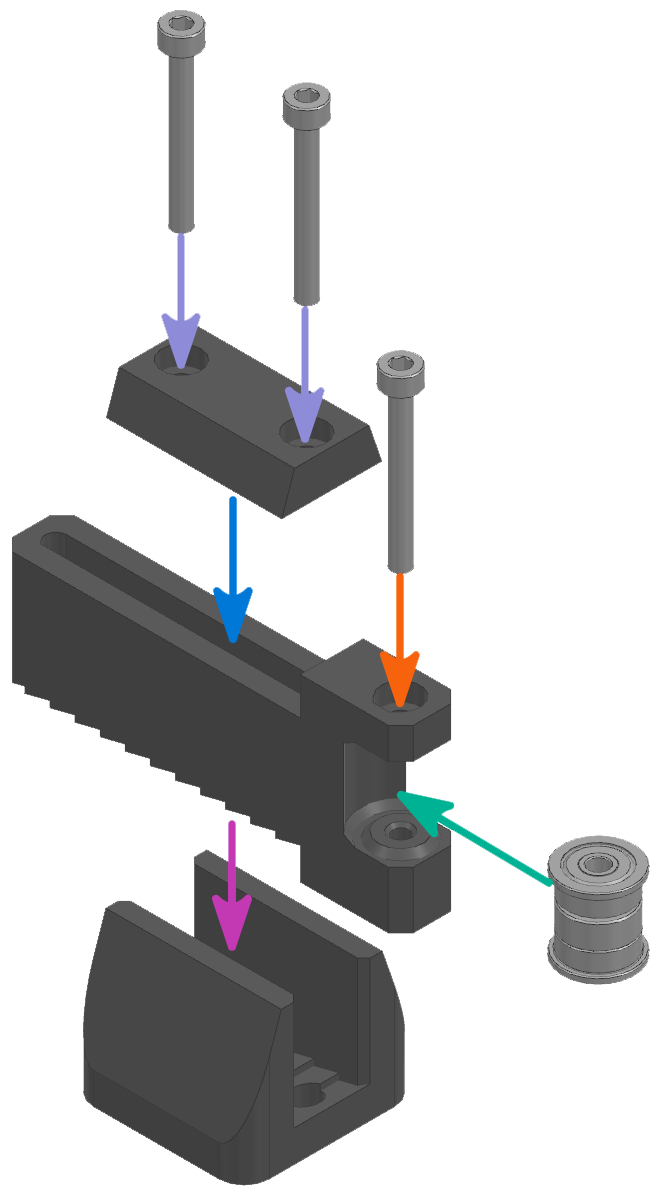

Натяжитель Z

z_belt_tensioner

  1. Установите ролик в слайдер натяжителя ремня оси Z V9-3131;
  2. Закрепите винтом M3x25 с цилиндрической головкой;
  3. Установите слайдер натяжителя V9-3131 в крепление натяжителя V9-3132;
  4. Установите крышку натяжителя V9-3133;
  5. Закрепите винтами M3x25 с цилиндрической головкой.

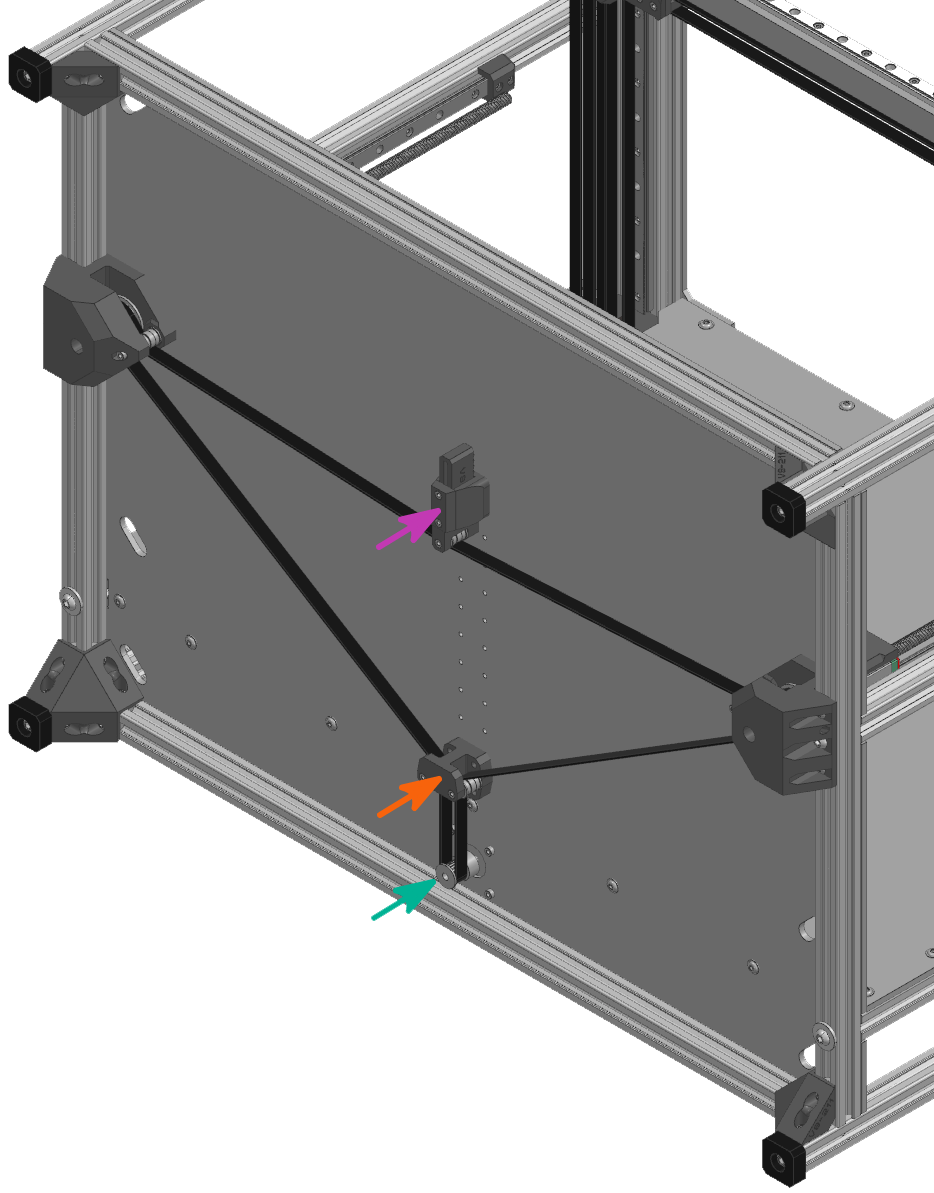

Привод Z

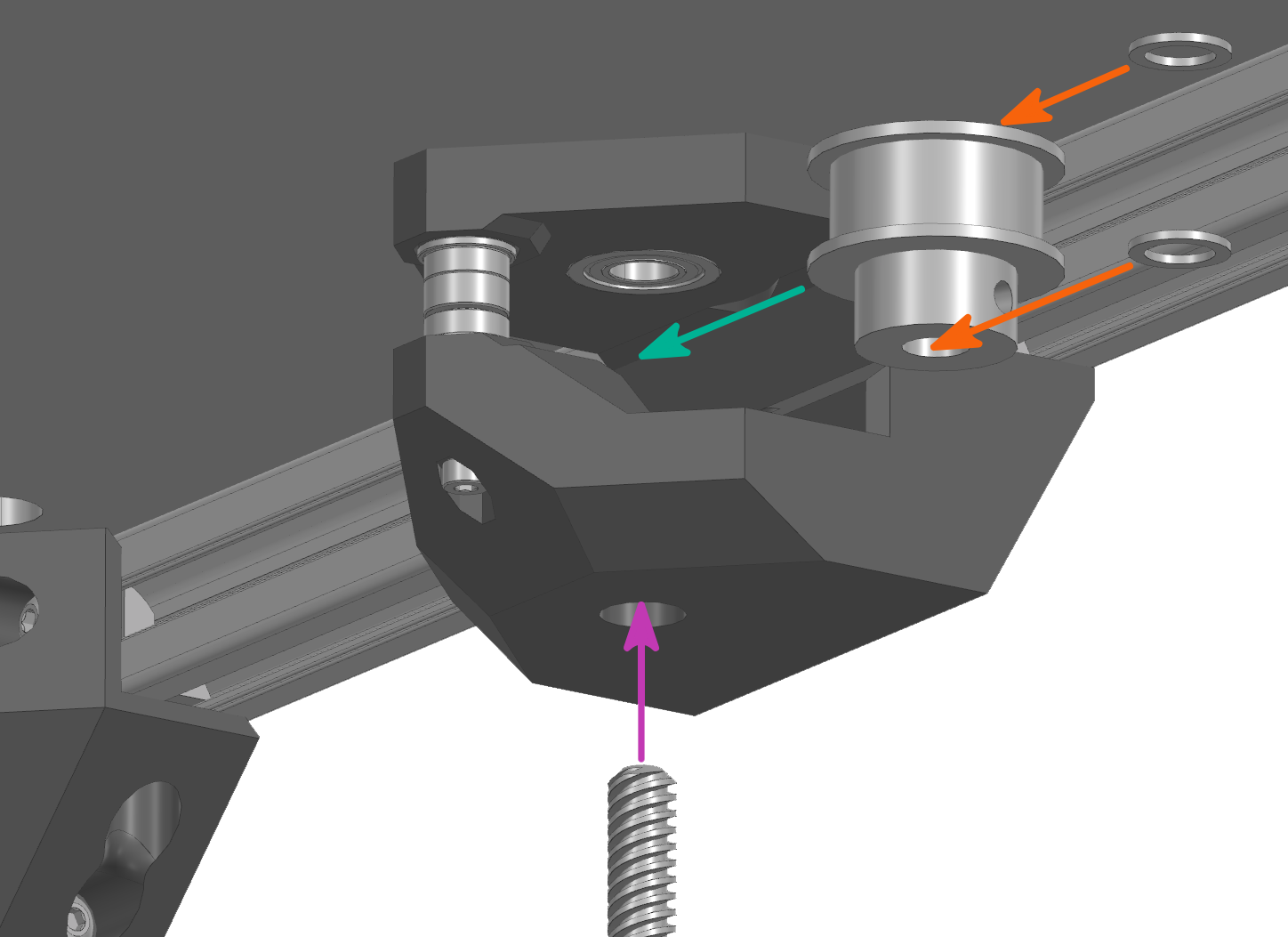

Ролик и подшипники

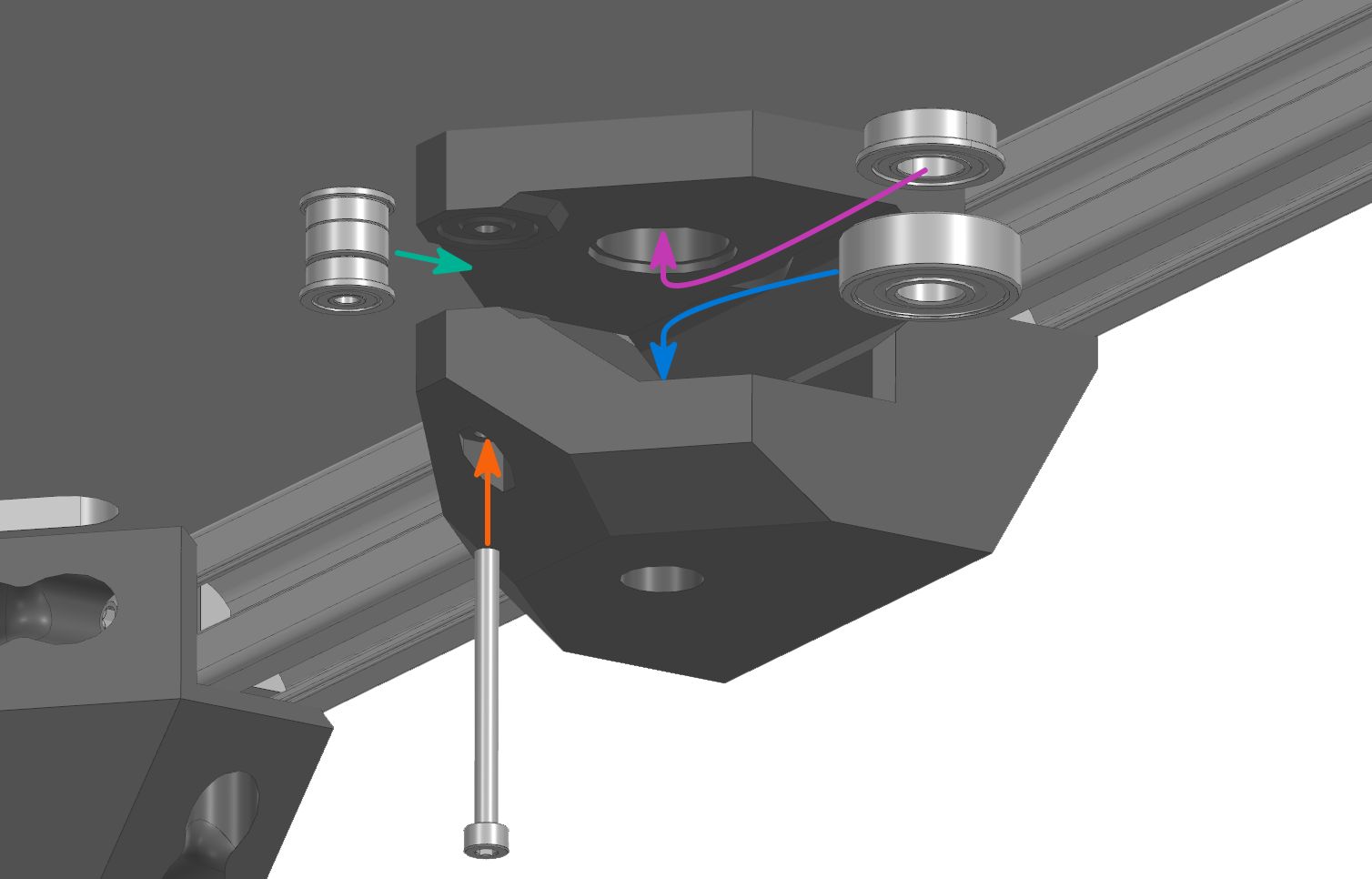

  1. Установите ролик в крепление ходового винта V9-3111;
  2. Закрепите винтом M3x35 с цилиндрической головкой;
  3. Установите подшипник F688 в верхнюю часть крепления ходового винта;
  4. Установите подшипник 608 в нижнюю часть крепления ходового винта.

Шкив

  1. Наденьте ремень на шкив 2GT 40t и установите его в крепление ходового винта V9-3111;
  2. Установите с обеих сторон шкива по шайбе 8x12x1;
  3. Установите ходовой винт.

Сборка

  1. Наденьте ремень на шкив;
  2. Установите крепление роликов V9-3120 в такое положение, при котором ремень будет уже достаточно хорошо натянут, и закрепите винтами M3x8 с цилиндрической головкой;
  3. Установите натяжитель ремня Z V9-3130 в положение, при котором он будет касаться ремня, и закрепите винтами M3x8 с цилиндрической головкой.

Основное натяжение ремня происходит перестановкой крепления роликов V9-3120. Если в какой-то позиции крепления роликов ремень еще недотянут, а в следующей уже перетянут — пользуйтесь натяжителем ремня Z V9-3130

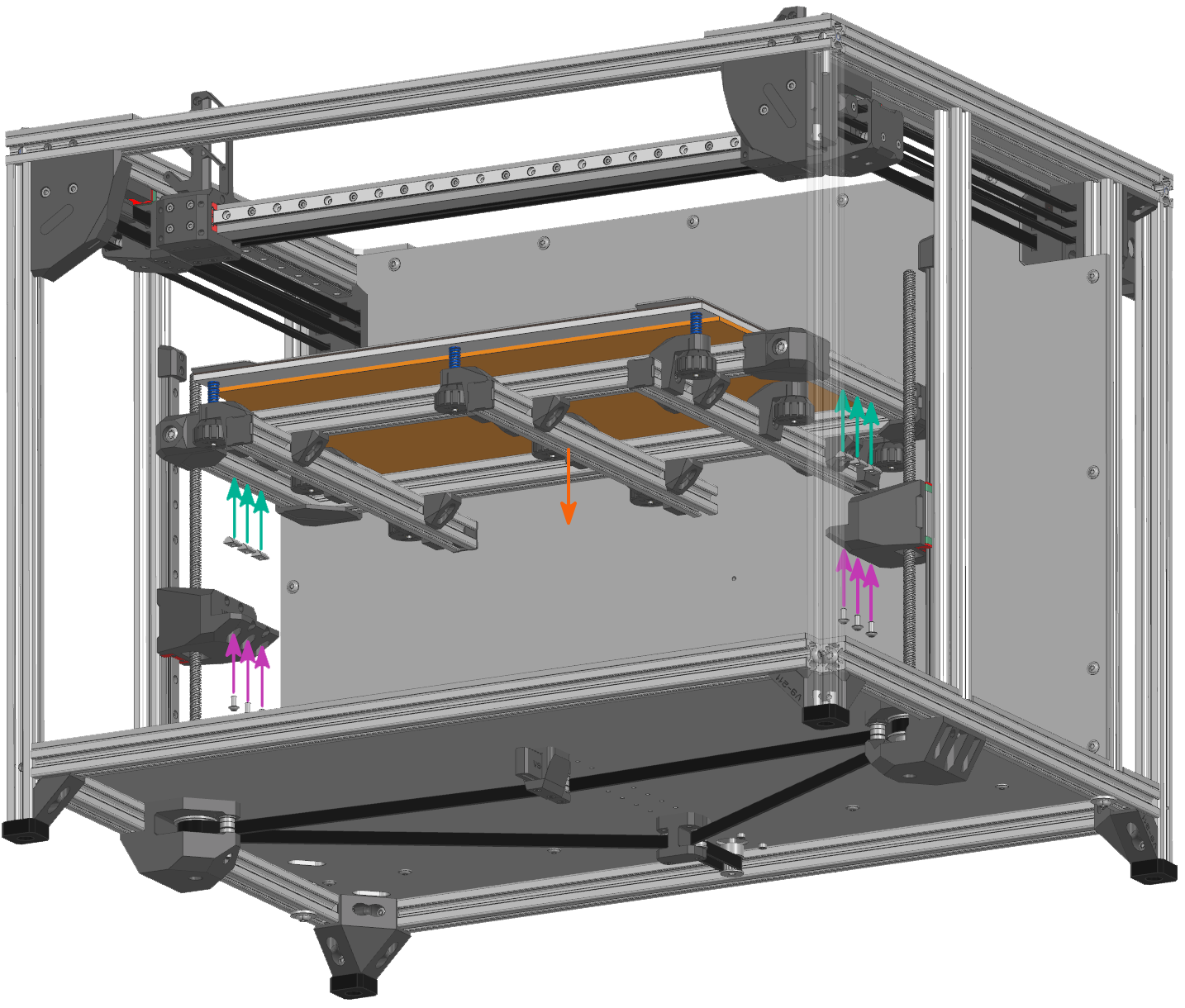

Установка стола с рамой

  1. Заложите пазовые гайки M4 в продольные профили рамы стола V9-328;
  2. Расположите каретки оси Z на одинаковой высоте, после чего установите на них стол вместе с рамой стола;
  3. Закрепите винтами M4 с полукруглой головкой.
