С чего начать сборку VOSTOK

Итак, вы решили собрать K3D VOSTOK. Перед тем, как вы приступите к каким-либо действиям по этому поводу, рекомендую прочитать эту статью. В ней я постараюсь дать базовую информацию, которая поможет проще ориентироваться в проекте и избегать некоторых распространённых ошибок.

Структура документации

Чтобы понимать где какую информацию искать, надо понимать структуру проекта. Документация VOSTOK поставляется в виде нескольких скачиваемых файлов:

---
config:
    treeView:
    themeVariables:
        treeView:
            labelColor: 'var(--md-mermaid-label-fg-color)'
            lineColor: 'var(--md-mermaid-label-fg-color)'
---
treeView-beta
    "vostok" icon(mdi:folder)
        "vostok_v9.x_bom.ods" icon(mdi:table)  ## Спецификация
        "vostok_v9.x_assembly.stp" icon(mdi:cube) ## Полная сборка для большинства САПР
        "vostok_v9.x_assembly.x_t" icon(mdi:cube) ## Полная сборка для Designcenter, Solidworks, T-Flex
        "vostok_v9.x_stl" icon(mdi:folder) ## Файлы для печати. Сразу в нужной ориентации
            "V9-10 - Portal" icon(mdi:folder)
                  "V9-1111 - Y axis carriage body.stl" icon(mdi:file)
                  "V9-1111(R) - Y axis carriage body.stl" icon(mdi:file)
                  "V9-11411 - Microfeeder front.stl" icon(mdi:file)
                  "..."
            "V9-20 - Frame" icon(mdi:folder)
                  "..."
            "V9-30 - Z axis" icon(mdi:folder)
                  "..."
            "V9-40 - Enclosure" icon(mdi:folder)
                  "..."
            "V9-50 - Electronics" icon(mdi:folder)
                  "..."
            "V9-60 - Additions" icon(mdi:folder)
                  "..."
            "V9-70 - Tools" icon(mdi:folder) ## Приспособления для обработки деталей и сборки
                  "..."
      "vostok_v9.x_drawings" icon(mdi:folder) ## Чертежи нестандартных деталей
            "VOSTOK_M" icon(mdi:folder)
                  "BED" icon(mdi:folder) ## Чертежи деталей стола
                        "V9-331 - Heated bed plate.dxf" icon(mdi:file-document)
                        "V9-331 - Heated bed plate.pdf" icon(mdi:file-document)
                        "..."
                  "BED_STL" icon(mdi:folder) ## Модель и текстура стола для слайсера
                        "vostok_m9_bed_texture.afdesign" icon(mdi:file-image) ## Исходник
                        "vostok_m9_bed_model_full.stl" icon(mdi:file)
                        "vostok_m9_bed_texture_full.png" icon(mdi:file-image)
                        "..."
                  "ENCLOSURE" icon(mdi:folder) ## Чертежи панелей зашивки
                        "V9-411 - Enclosure front door (x2).dxf" icon(mdi:file-document)
                        "V9-421 - Enclosure middle panel (x1).dxf" icon(mdi:file-document)
                        "..."
                  "PROFILES" icon(mdi:folder) ## Чертежи алюминиевых профилей
                        "V9-18 - Portal longitudinal beam.pdf" icon(mdi:file-document)
                        "V9-19 - Portal cross beam.pdf" icon(mdi:file-document)
                        "..."
            "VOSTOK_L" icon(mdi:folder)
                  ...
            "VOSTOK_XL" icon(mdi:folder)
                  ...
      "vostok_configuration" icon(mdi:github) ## Конфигурация принтера вынесена на GitHub

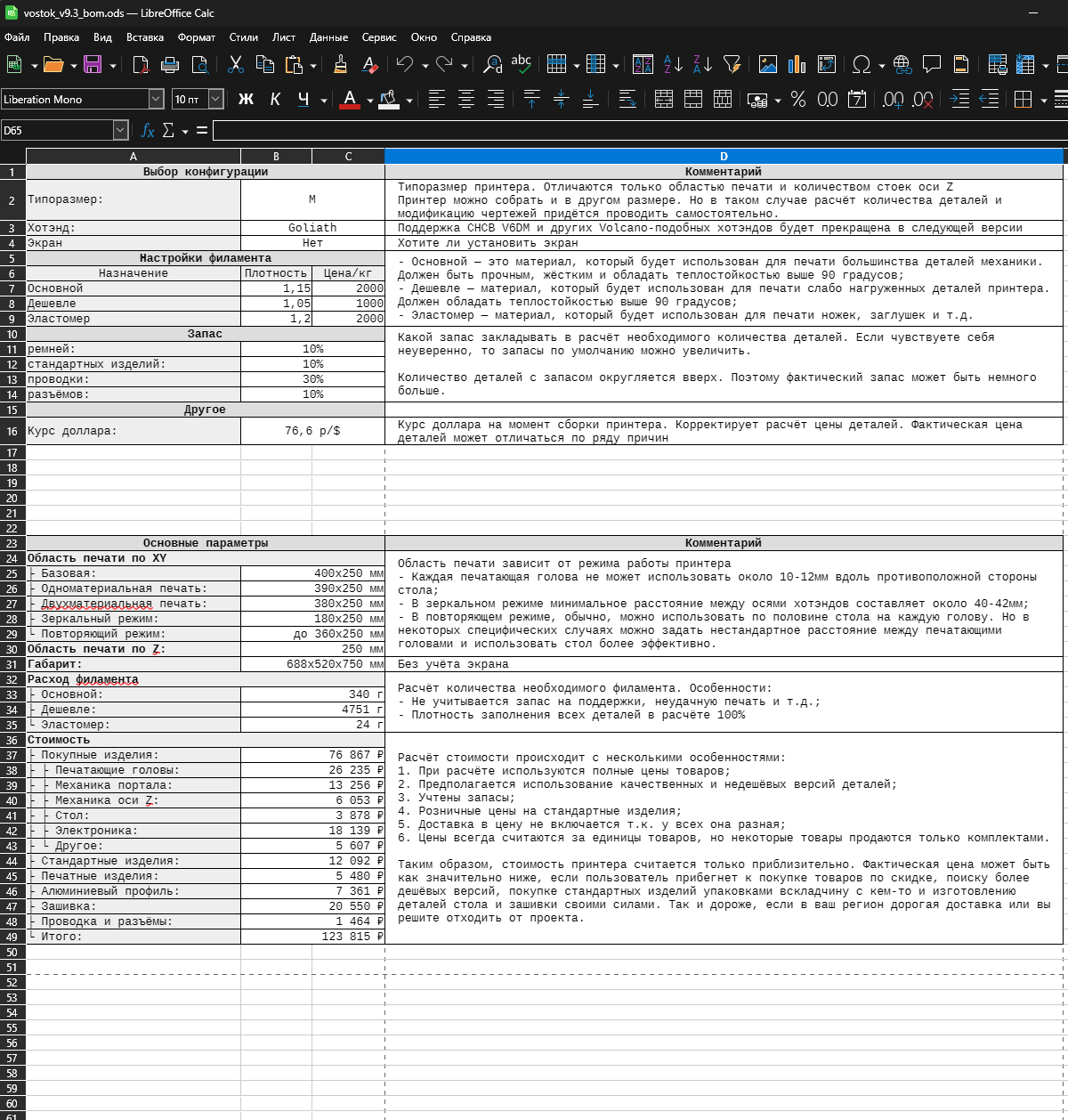

Спецификация

Спецификация - это главный файл проекта. В нём содержится:

  • Выбор конфигурации принтера;
  • Расчёт основных параметров принтера: габаритов, стоимости, количества используемого филамента и так далее;
  • Список покупных и стандартных деталей, которые необходимо приобрести. Включая ссылки на них;
  • Список печатных деталей;
  • Список проводов и разъёмов.

Сборка принтера начинается с открытия этого файла. Во время этапа подготовки этот файл сильно упростит вам поиск необходимых деталей, а также позволит легко вести учёт того, что уже куплено/напечатано, а что еще нет.

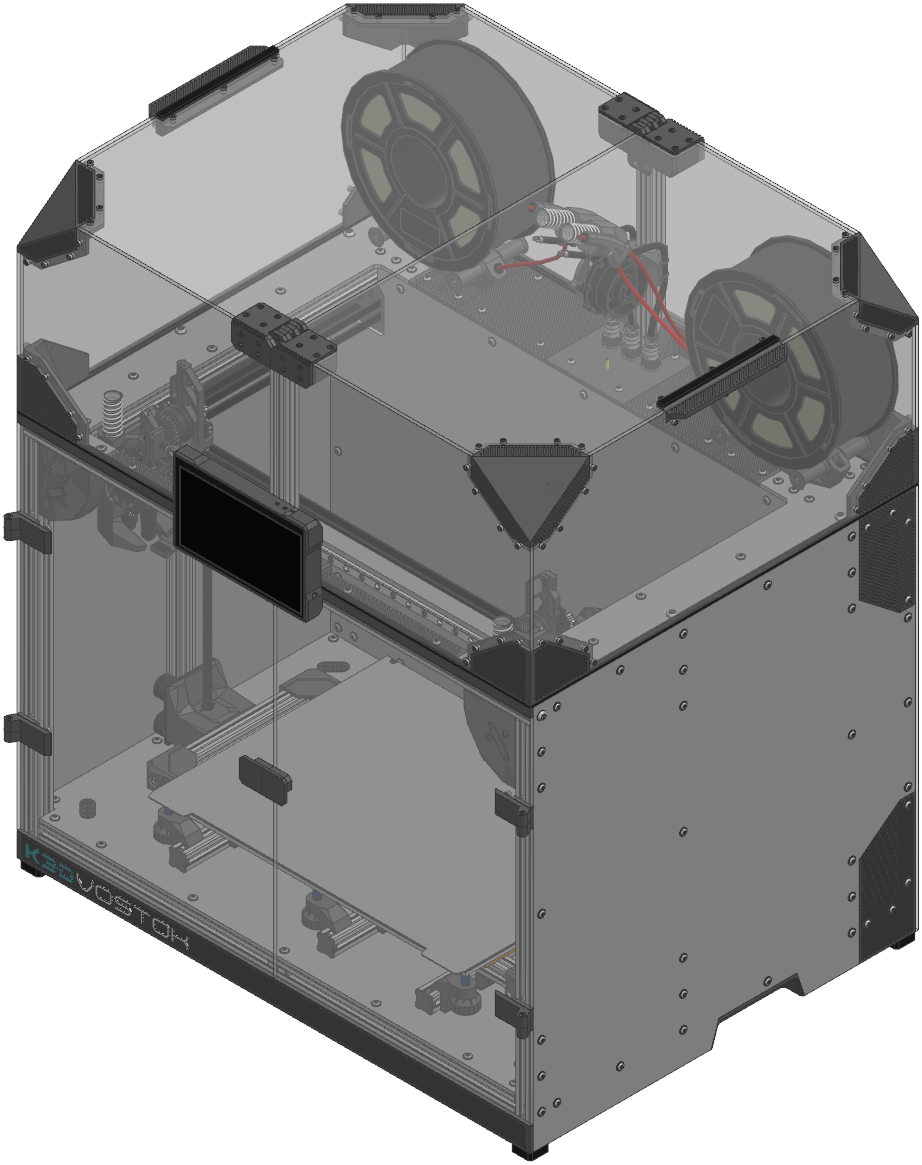

Сборка

В составе документации поставляется полная сборка принтера в форматах STEP (.stp) и Parasolid (.x_t). Особенности:

  • Сборка предоставляется только для размера M. Для других размеров сборок нет и не планируется т.к. они особо не отличаются;
  • В сборке есть и находятся на своих местах все варианты всех деталей. Поэтому, если вы хотите посмотреть как, что и куда крепится, необходимо будет скрыть варианты деталей, не относящиеся к вашей конфигурации принтера;
  • Детали в сборке уже имеют в себе оптимизации под 3D печать. Вариантов деталей без этих оптимизаций нет;
  • Нужную деталь легко найти в сборке, если пользоваться обозначением детали.

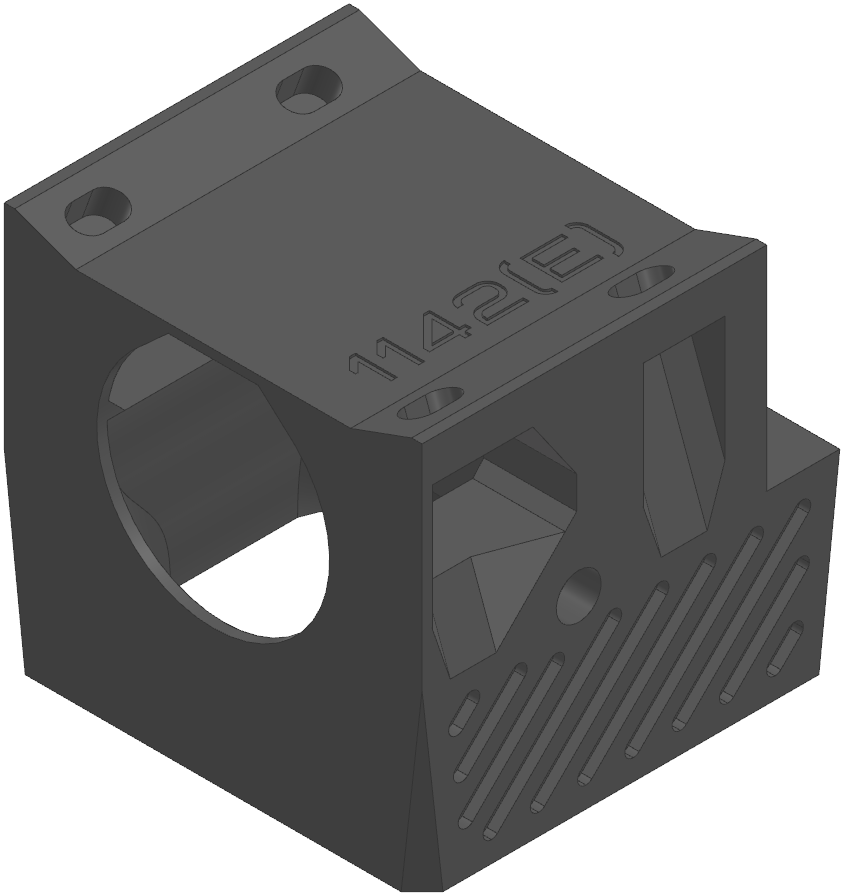

STL файлы

Детали для печати предлагаются в наиболее совместимом формате STL. Особенности:

  • Все детали расположены в оптимальной для печати ориентации;
  • На большинство деталей нанесено обозначение, позволяющее легко найти её в спецификации или сборке;
  • Детали, имеющие надписи, имеют несколько тел в одном STL файле. Это позволяет:
    • Получить едва заметную надпись, если ничего не делать с моделями;
    • Убрать надпись, если объединить тела;
    • Разбить деталь на тела и назначить телам букв печать другим материалом, чтобы получить контрастную надпись;
    • Разбить деталь на тела и удалить тела букв, чтобы получить рельефную надпись;
  • Подавляющее большинство деталей оптимизированы под печать таким образом, чтобы поддержки были не нужны. Тем не менее, с поддержками многие места печатаются проще.

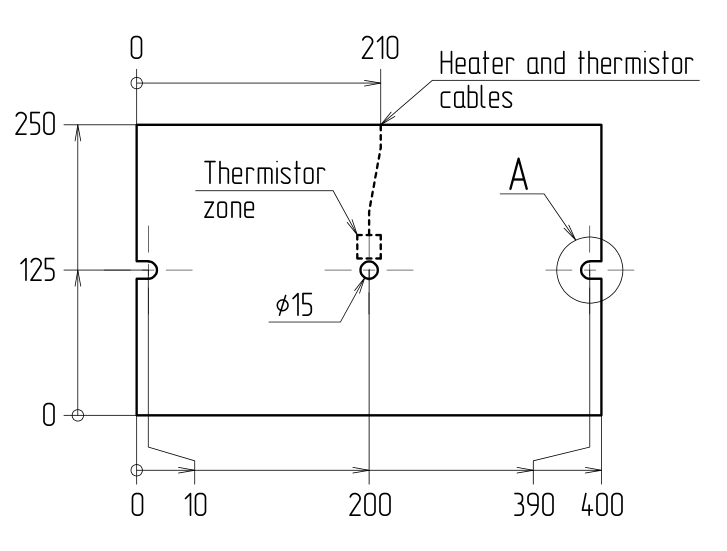

Чертежи

Для нестандартных деталей предоставляются чертежи. Их можно разделить на 2 типа:

  1. Чертежи деталей, которые производятся резкой, поставляются в формате DXF. Это стандартный формат, с которым умеют работать большинство компаний, занимающихся резкой листовых материалов;
  2. Чертежи деталей, которые производятся вручную, поставляются в формате PDF.

В большинстве случаев, если вы собираетесь заказать производство нестандартных деталей на стороне, то достаточно будет просто передать исполнителю чертежи и он сам поймёт как произвести эти детали.

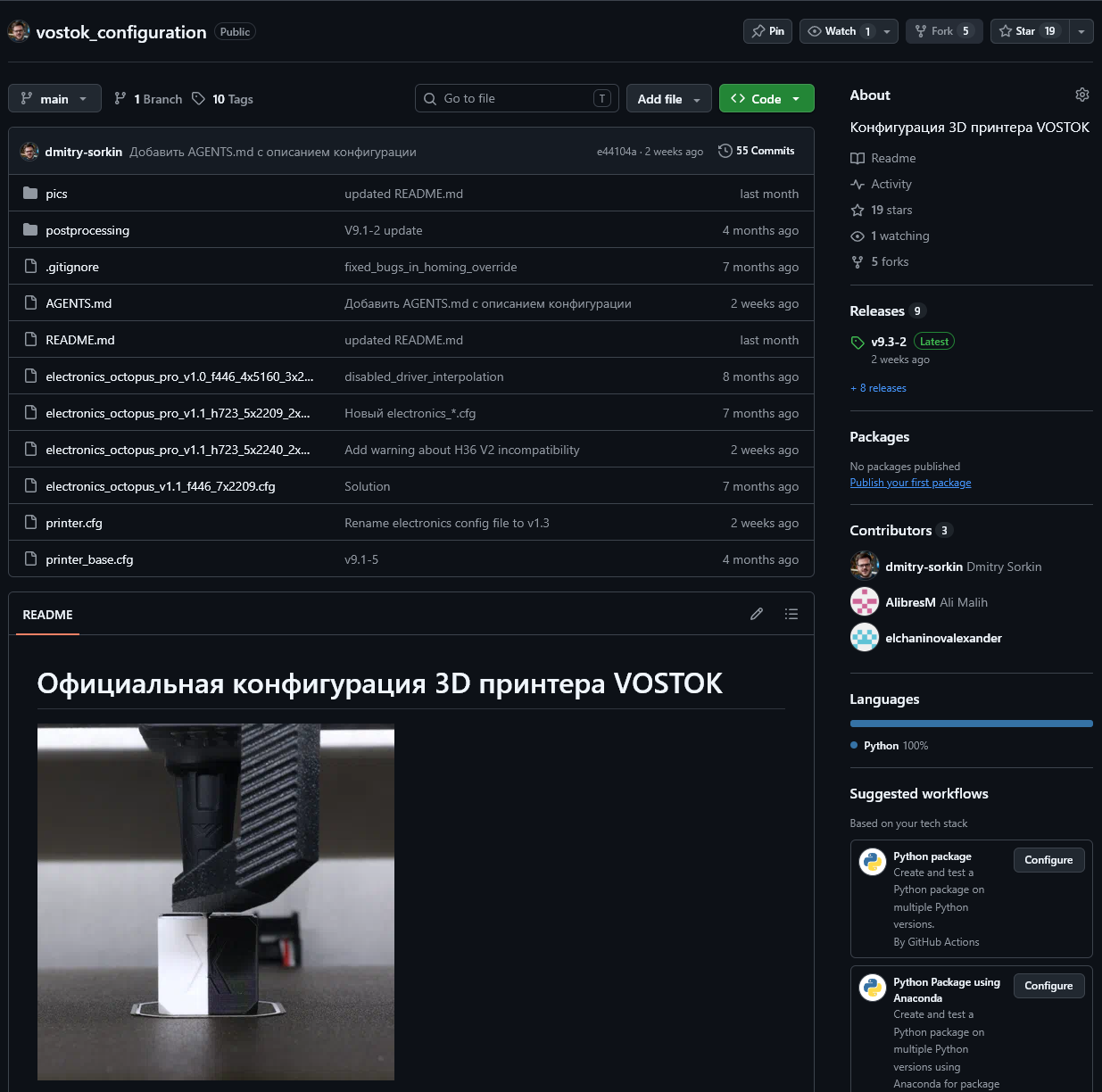

Конфигурация

VOSTOK использует нестандартную версию Klipper'а, котоарая поддерживает независимое управление печатающими головами. Под эту версию нет документации, поэтому самостоятельное конфигурирование сильно затруднено. Вдобавок к этому, IDEX требует довольно специфичных макросов для правильной калибровки Input Shaping, Pressure Advance, а также работы разных режимов работы. Это дополнительно усложняет конфигурирование принтера.

Чтобы упростить этот момент, для VOSTOK поставляется стандартная конфигурация, которая выложена на GitHub, а также набор инструкций по установке прошивки и настройке слайсера.

Система названий

Перед началом сборки принтера, полезно разобраться в системе названий деталей т.к. это позволяет значительно проще ориентироваться в проекте. Название состоит из нескольких частей:

%%{init: {"flowchart": {"wrappingWidth": 1000}}}%%
flowchart TD
    Full["V9-1142(B) - Bereza body (Goliath 4020)"]
    Full -->|Обозначение| ObVal["V9-1142(B)"]
    Full -->|Наименование| NmVal["Bereza body (Goliath 4020)"]
    ObVal -->|Версия принтера| ObPV["V9"]
    ObVal -->|Номер детали| ObBase["1142"]
    ObVal -->|Исполнение| ObVer["(B)"]
    NmVal -->|Наименование детали| NmBase["Bereza body"]
    NmVal -->|Комментарий| NmNote["(Goliath 4020)"]

Наименование, включая комментарий - это просто человекочитаемое название детали. Оно нужно только и исключительно для того, чтобы можно было понять что это за деталь, не открывая модель.

Обозначение - это куда более важная часть названия. Это уникальный номер детали, который проставляется везде: и в спецификации, и в сборке, и в инструкциях, и даже на 3D моделях деталей. Благодаря этому очень легко связать информацию из разных частей документации.

Еще проще это становится если понимать структуру обозначения:

  • Версия принтера V9 - это VOSTOK v9.x. На данный момент у всех деталей версия одинаковая т.к. в 9 версии принтера все детали были переделаны. То есть деталей от предыдущих версий не осталось;
  • Номер детали отражает место детали в иерархической структуре сборки. К примеру, 1142 означает, что эта деталь входит в сборку 1140 (у сборок в конце всегда 0). Сборка 1140 входит в сборку 110. Сборка 110 входит в сборку 10. А сборка 10 входит в общую сборку принтера 00. Таким образом очень легко понять где искать деталь, с какими деталями эта собирается и т.д.;
  • Исполнение - это вариант детали. К примеру, если у детали есть несколько вариантов под разные хотэнды, то они будут иметь один номер, но разный номер исполнения - (A), (B), (C) и т.д. В случае, если в принтере используется 2 зеркальных версии детали, то одна из них помечается (L) - левая, а другая (R) - правая. Иногда (L) в названии некоторых деталей (L) опускается т.к. левое исполнение всегда базовое.

Последовательность действий

Также перед тем, как приступать к сборке, неплохо было бы понять оптимальную последовательность действий. Она не является истиной в последней инстанции, но в целом неплохо отражает то, какие этапы можно выполнять параллельно друг другу, а какие лучше выполнять последовательно и в каком порядке.

Печатные детали можно изготавливать параллельно приобретению покупных. Но лучше отложить на более поздние этапы, чтобы, если вышло обновление принтера, начинать печатать уже обновлённые версии деталей

%%{init: {"flowchart": {"wrappingWidth": 1000}}}%%
flowchart TD
    Start(["Начало"]) --> Choice["Выбор конфигурации"]

    subgraph Prep["Подготовка"]
        direction TB
        Choice --> BuyComp["&nbsp;&nbsp;&nbsp;Покупка комплектующих&nbsp;&nbsp;&nbsp;<br/>(хотэнды, моторы...)"]
        Choice --> BuyStd["Покупка стандартных изделий<br/>(метизы, подшипники...)"]
        Choice --> OrderCustom["Заказ нестандартных изделий<br/>(профили, зашивка...)"]
        BuyComp & BuyStd & OrderCustom --> PrintParts["Печать деталей"]
        PrintParts --> Prepare["Обработка деталей"]
    end

    Prep --> MechAsm

    subgraph MechAsm["Механика"]
        direction TD
        Portal["Портал"] --> Frame["Рама"]
        Frame --> ZAxis["&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;Ось Z&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;"]
        Frame --> Printhead["Печатающие головы"]
        ZAxis & Printhead --> Misc["Завершение сборки"]
    end

    MechAsm --> ElecAsm

    subgraph ElecAsm["Электроника"]
        direction TB
        Install["Установка и подключение компонентов"] --> Flash["Прошивка"]
        Flash --> Slicer["Настройка слайсера"]
    end

    ElecAsm --> Done(["Готово"])
