Навесное оборудование

2026-09-022026-09-05

Гибкий кабель-канал

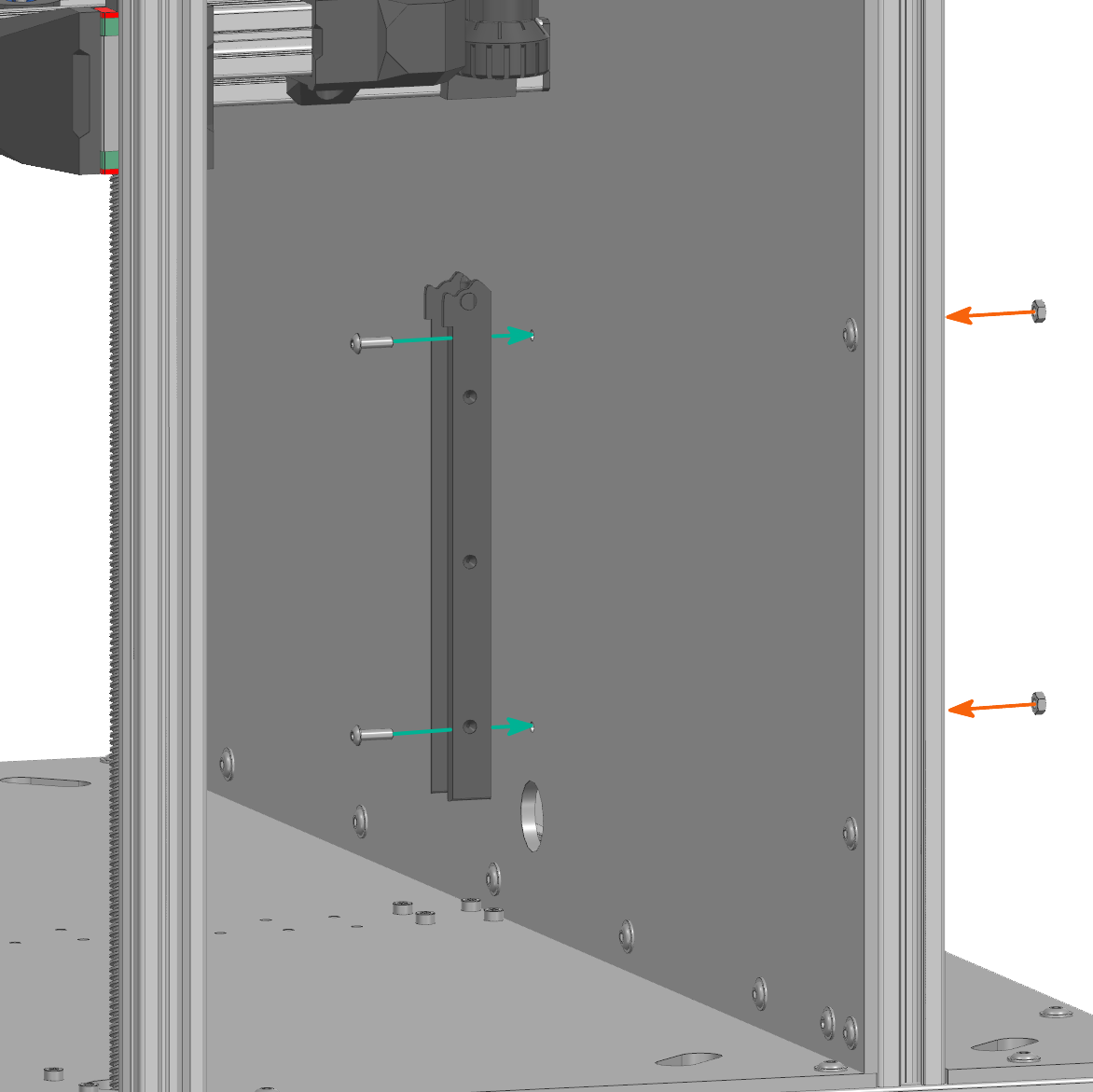

Крепление

1. Установите крепление гибкого кабель-канала V9-343 на среднюю панель зашивки V9-421 с помощью винтов M3x10 с полукруглой головкой;
2. Закрепите гайками M3.

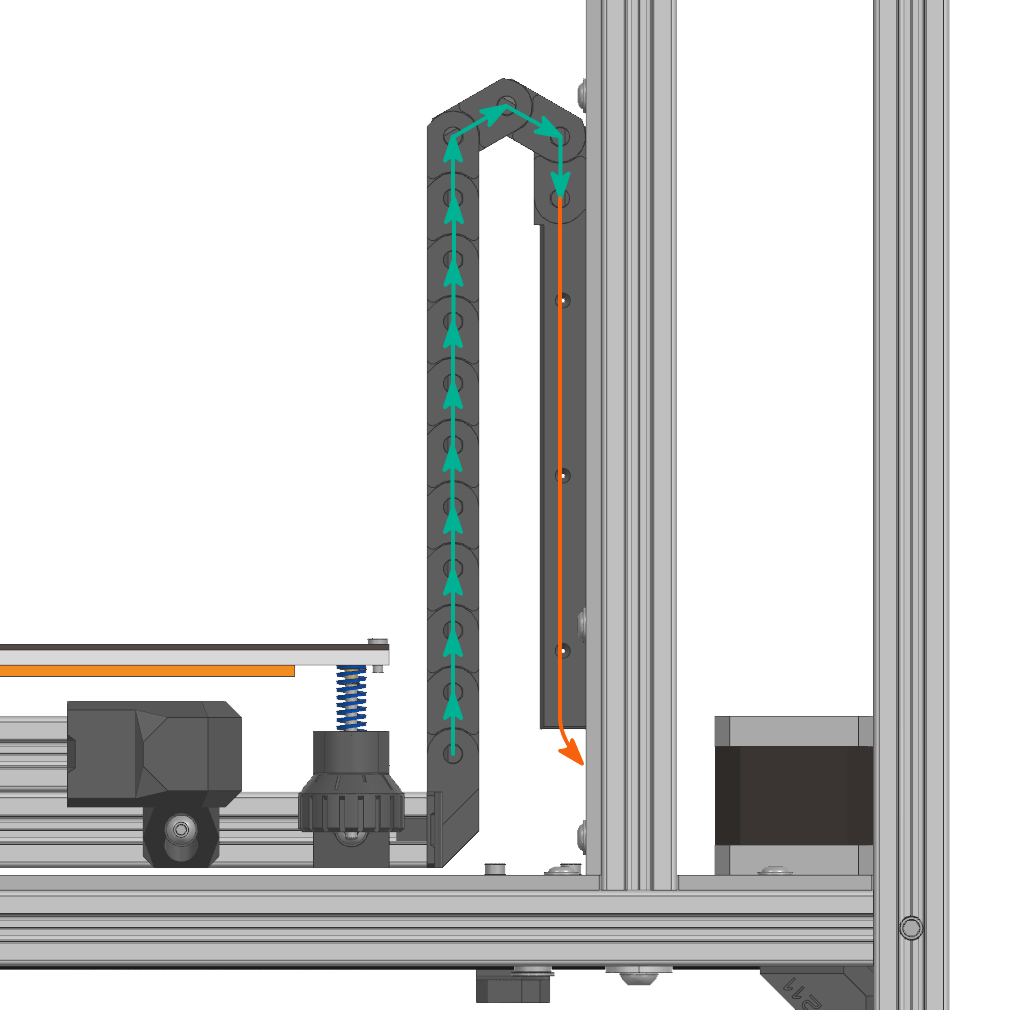

Звенья

1. Соберите кабель-канал, последовательно нанизывая звенья V9-341 на провода стола, после чего закрепляя их к ранее установленным звеньям;
2. Выведите провода в отсек электроники;
3. Закройте крепление кабель-канала V9-343 крышкой V9-344 (не показано на изображении).

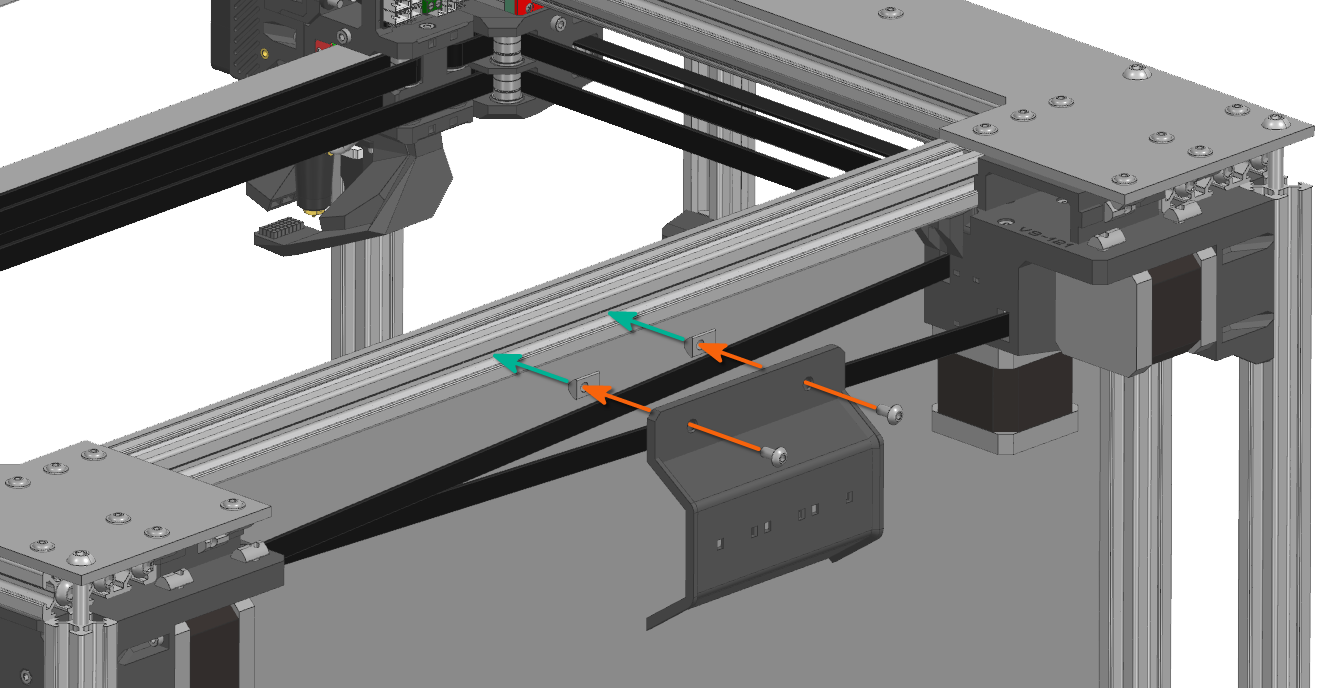

Защита ремней

1. Заложите пазовые гайки M4 во вспомогательную балку портала V9-1A;
2. Установите защиту ремней V9-447 и закрепите её винтами M4x8 с полукруглой головкой.

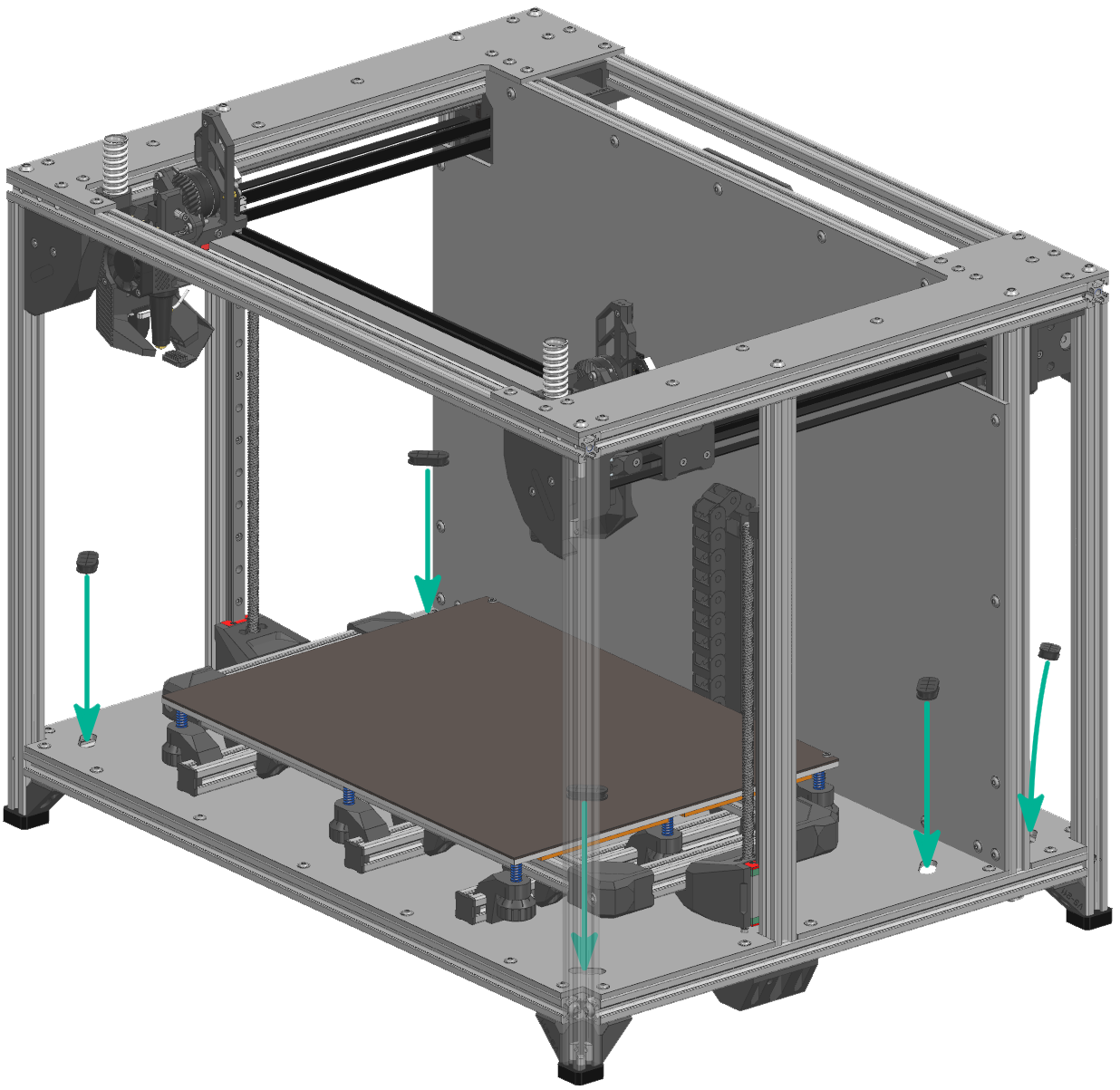

Проходные заглушки

1. Установите проходные заглушки V9-452 в нижнюю панель зашивки V9-451.

Панель портала

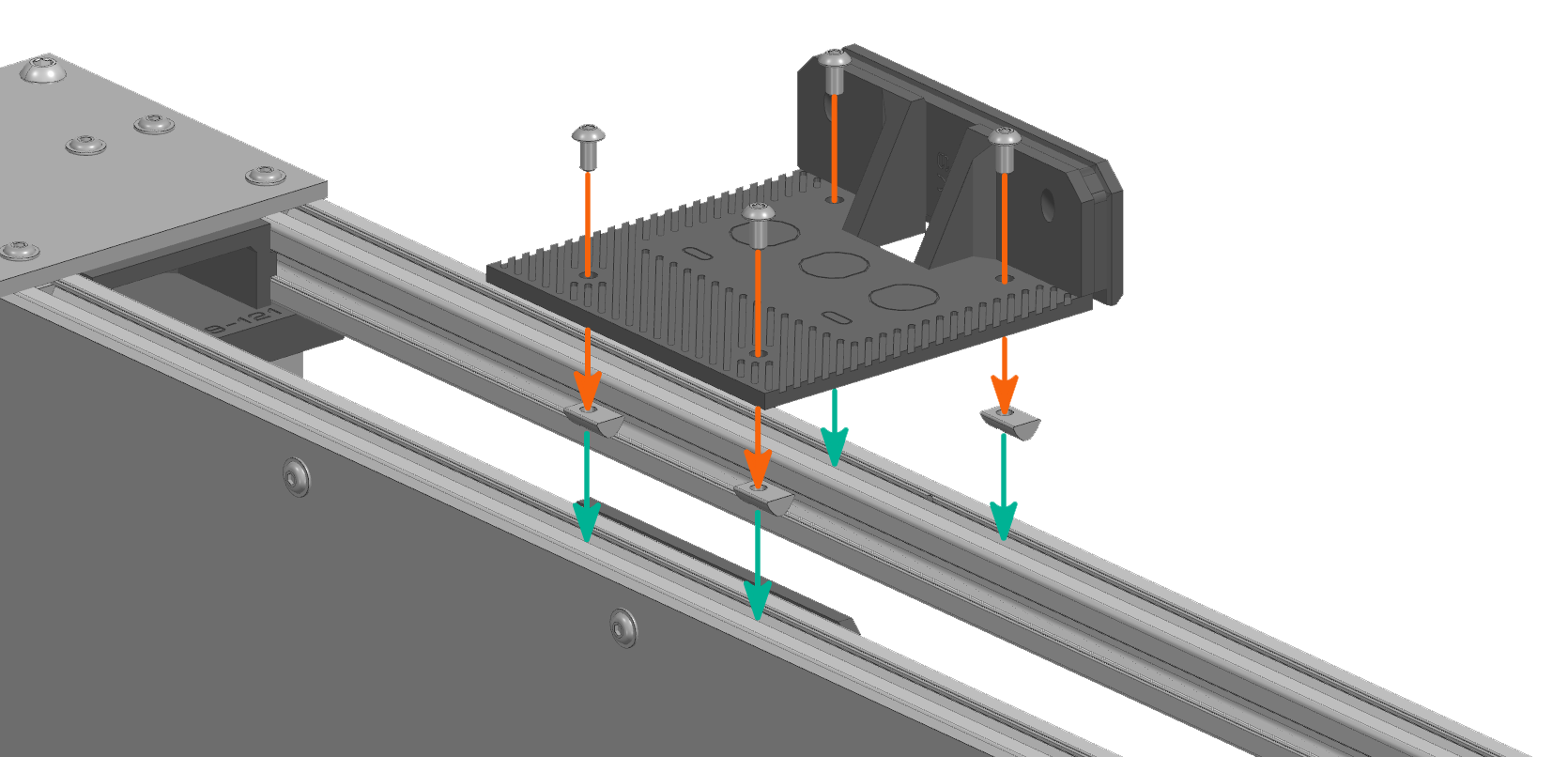

Задняя центральная крышка

1. Заложите пазовые гайки M4 в заднюю поперечную балку портала;
2. Установите заднюю центральную крышку портала

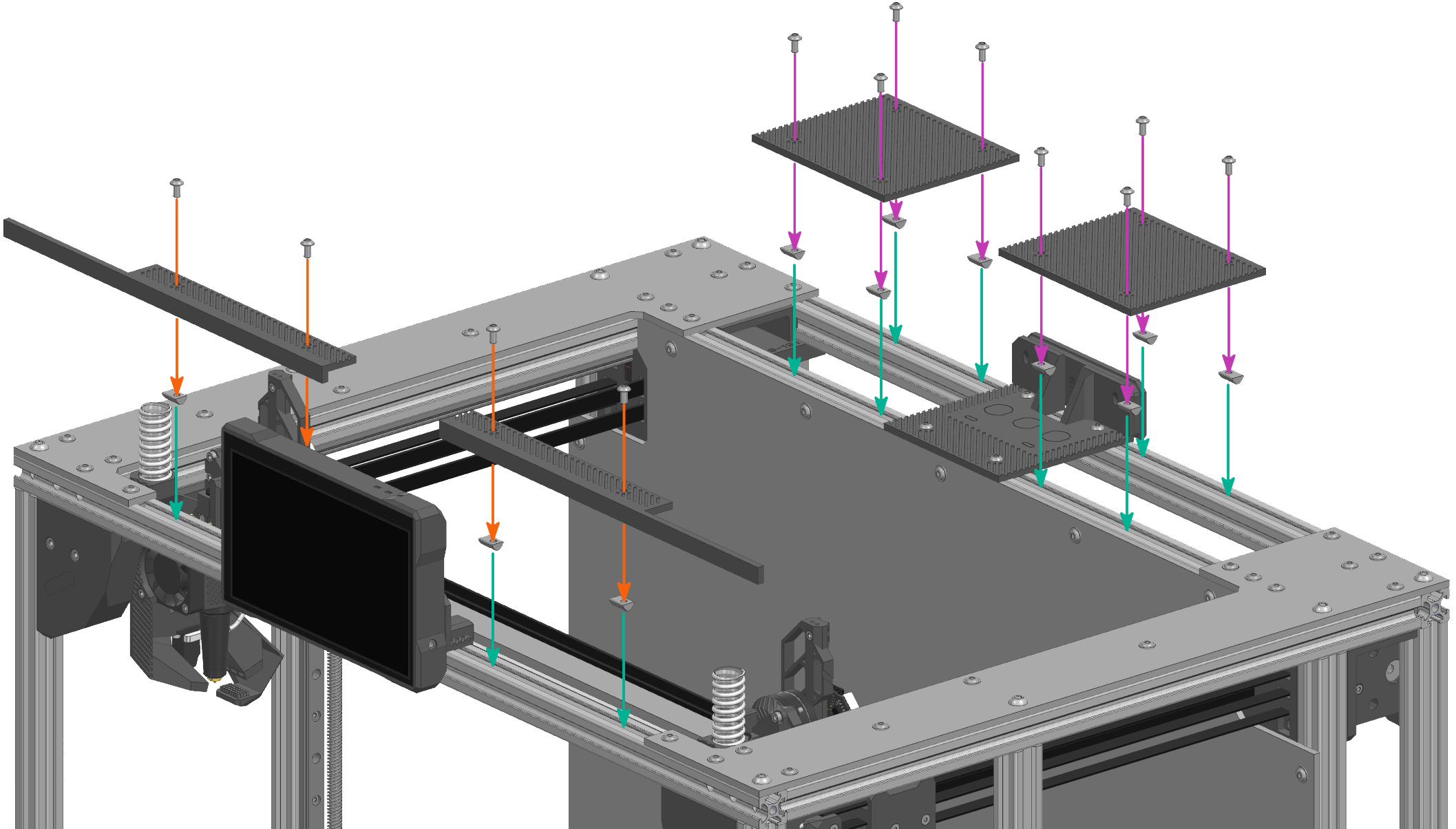

Боковые крышки

1. Заложите пазовые гайки M4 в переднюю, заднюю и вспомогательную поперечные балки портала;
2. Установите передние крышки V9-443 и закрепите их винтами M4x8 с полукруглой головкой;
3. Установите задние крышки V9-445 и закрепите их винтами M4x8 с полукруглой головкой.

Катушкодержатель

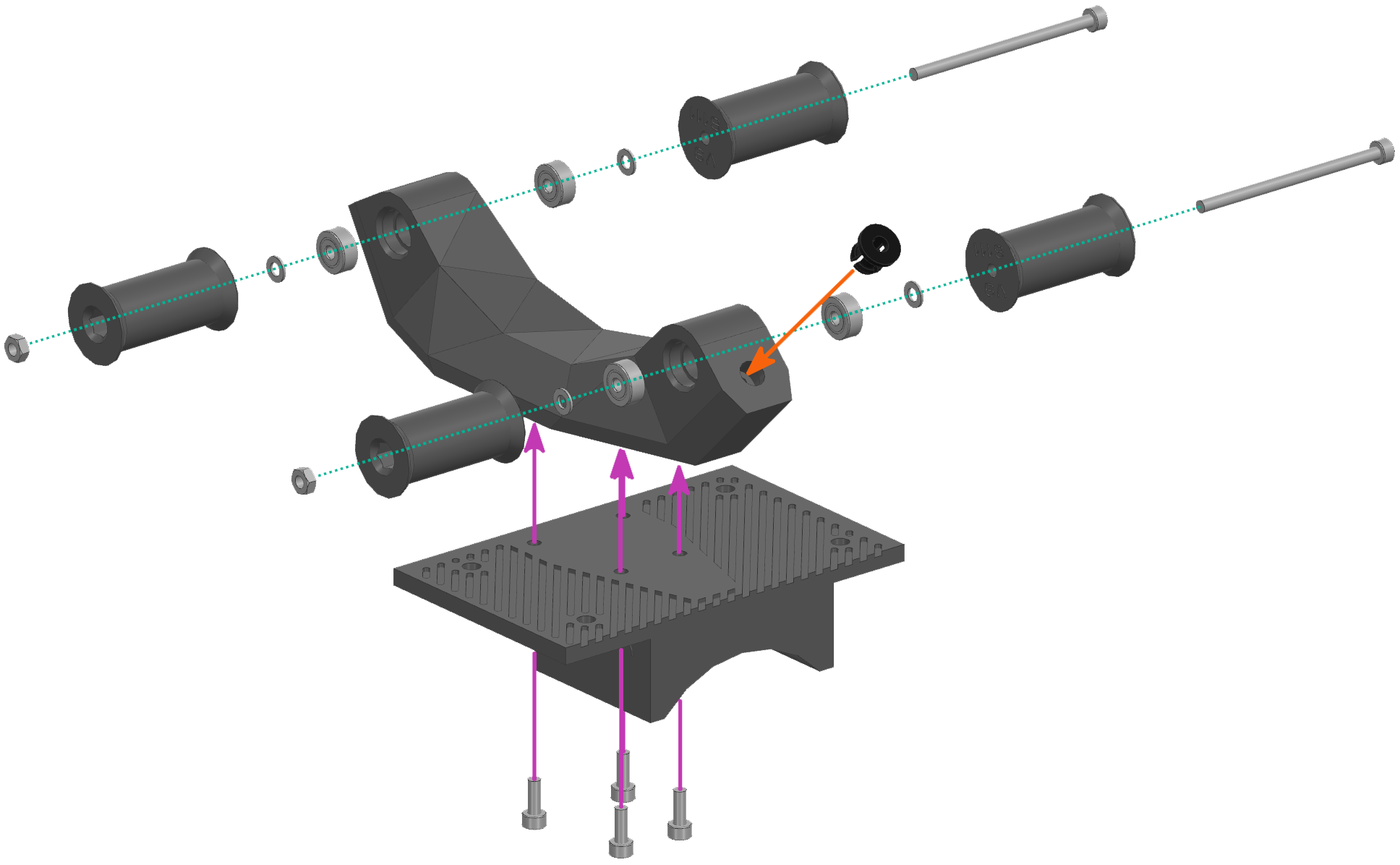

Сборка

1. Соберите ролики:


   1. Винт M3x50 с цилиндрической головкой;
   2. Ролик V9-6111;
   3. Шайба M3;
   4. Подшипник 623;
   5. Корпус катушкодержателя V9-612;
   6. Подшипник 623;
   7. Шайба M3;
   8. Ролик V9-6111;
   9. Гайка M3;
2. Установите фиттинг;
3. Установите корпус V9-612 на базу V9-613 и закрепите винтами M3x8 с цилиндрической головкой.

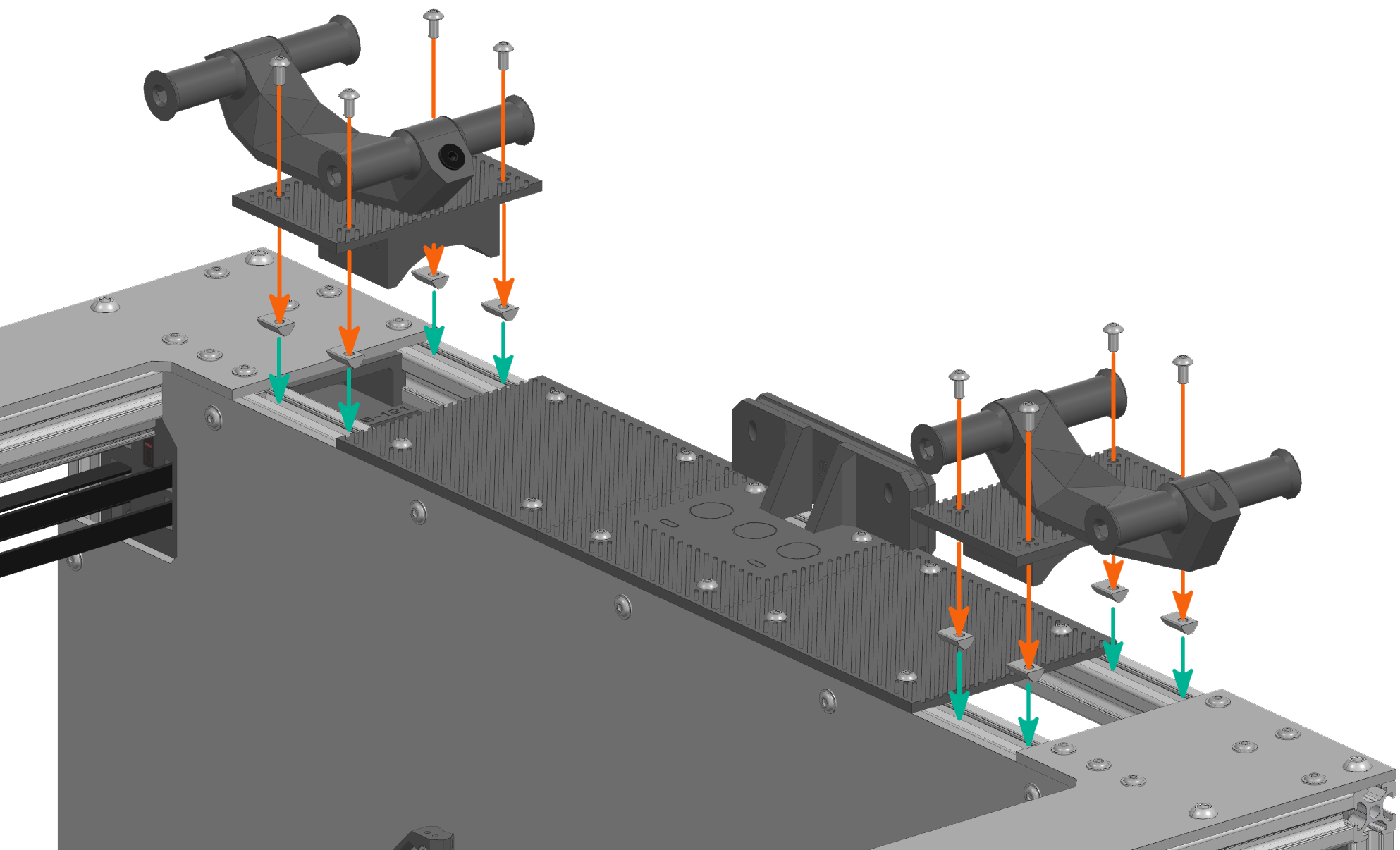

Установка

1. Заложите пазовые гайки M4 в заднюю и вспомогательную балки портала;
2. Установите катушкодержатели и закрепите их винтами M4x8 с полукруглой головкой.

Нагреватель АТК

На данный момент способ установки нагревателя экспериментальный. Он может быть изменён в будущем

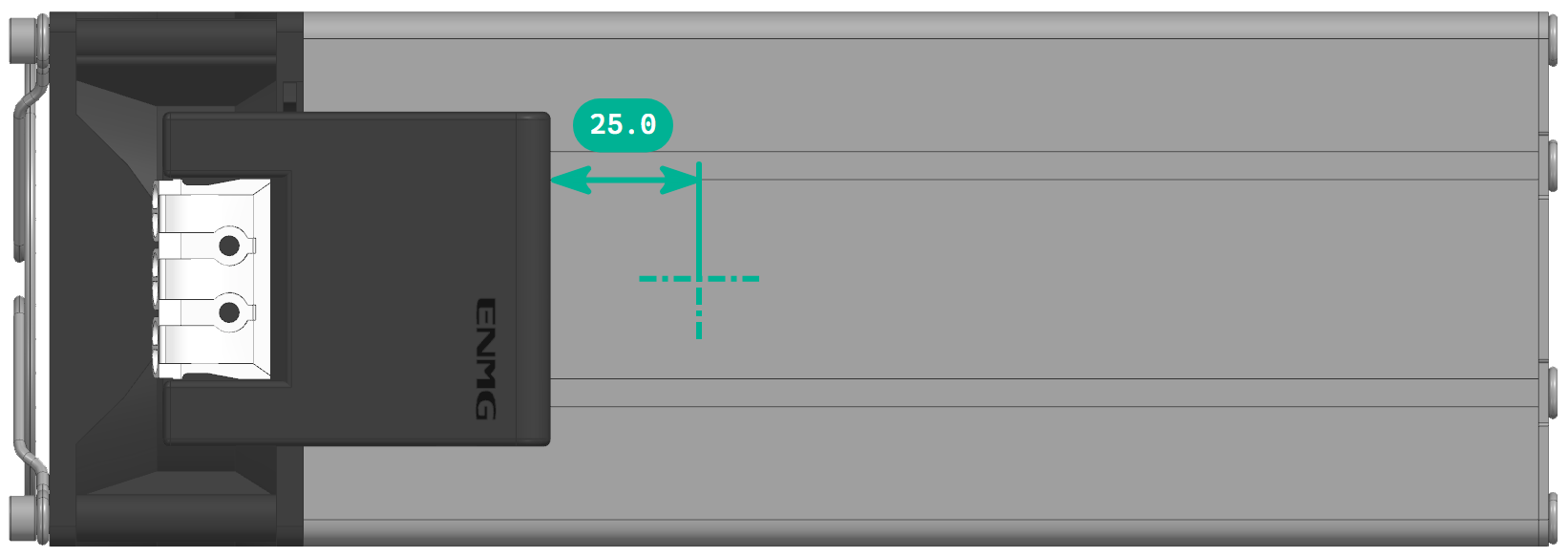

Термистор нагревателя

1. Просверлите отверстие Ø 2.5 мм и нарежьте в нём резьбу M3 как показано на изображении;
2. Закрутите термистор в него.

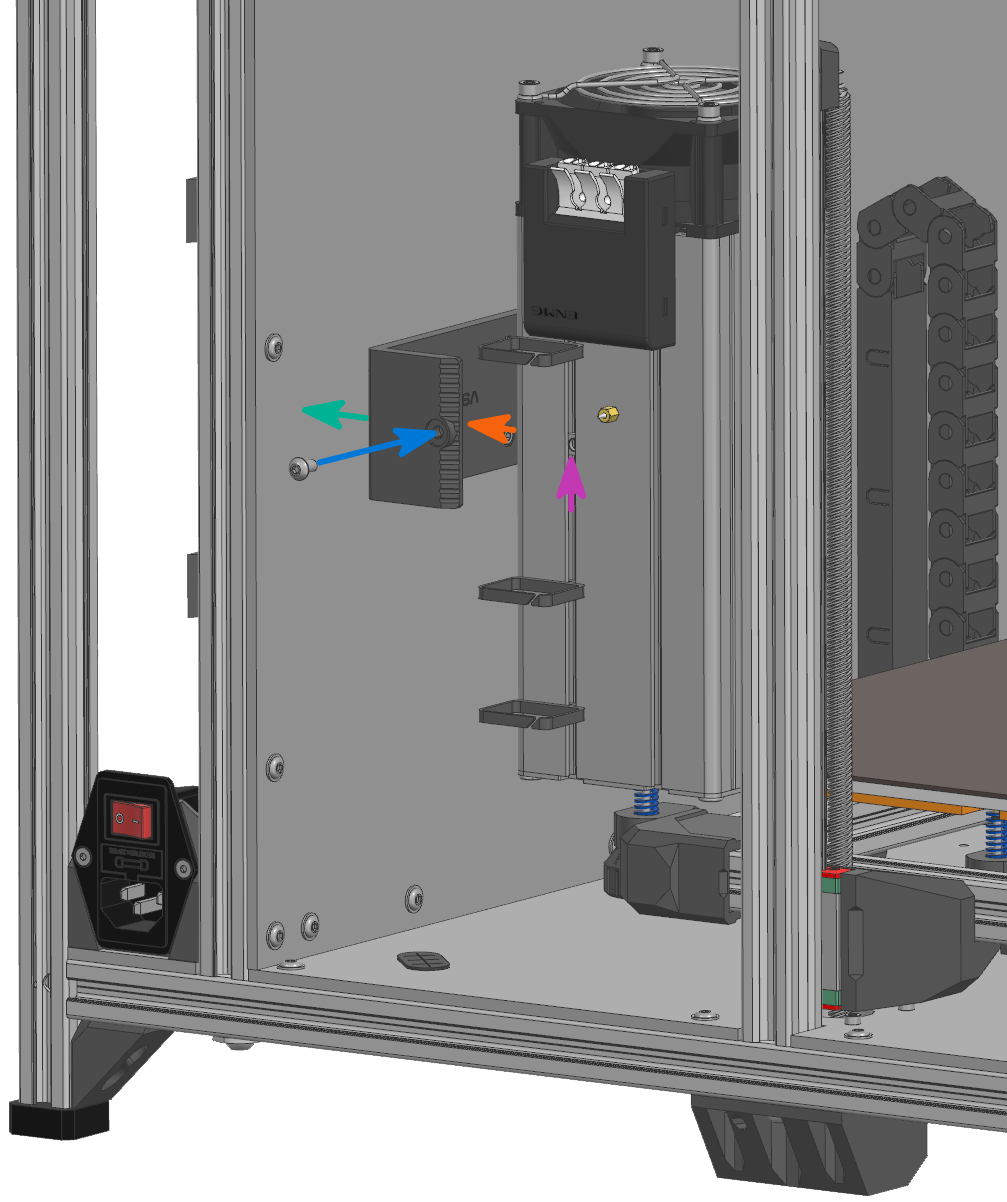

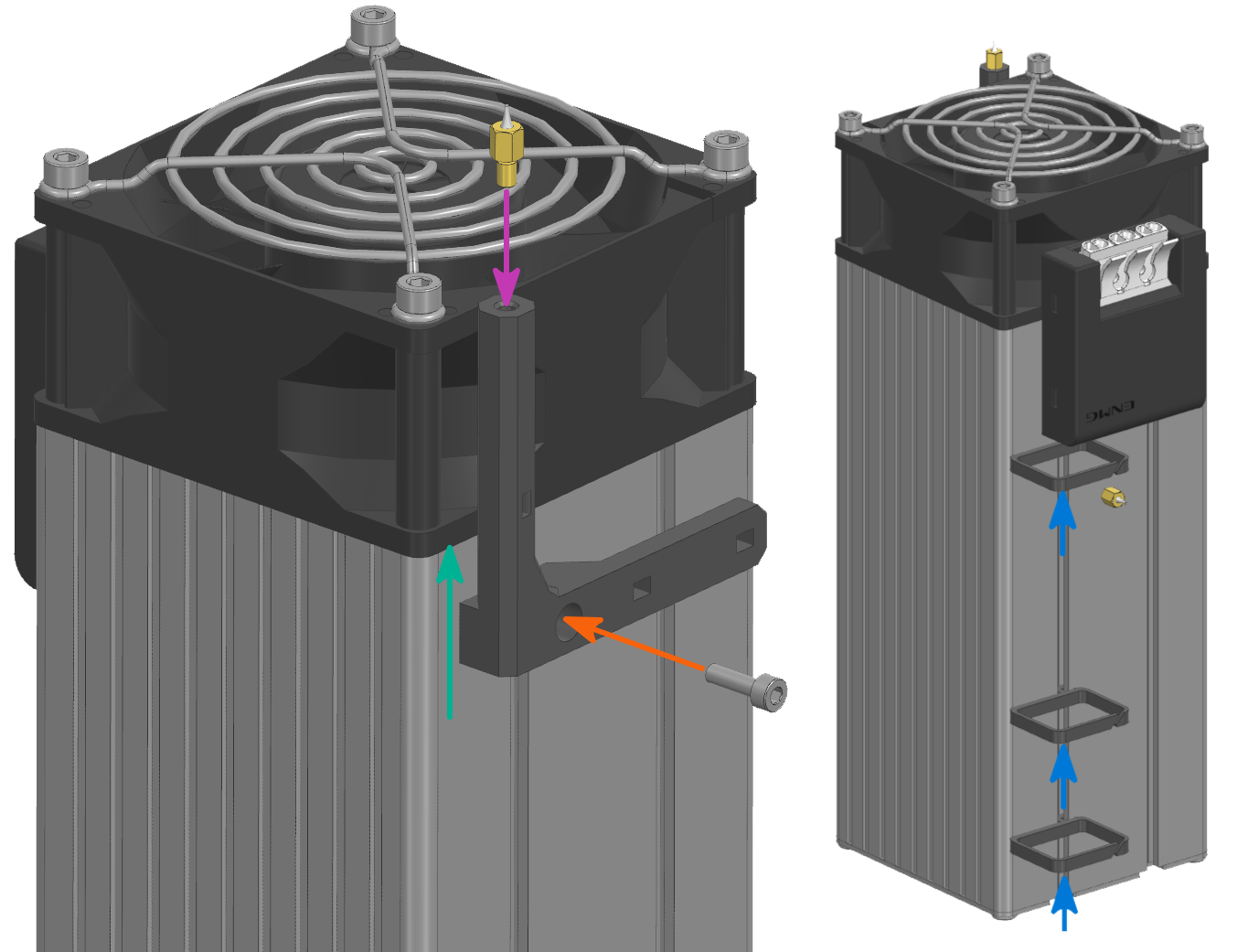

Термистор термокамеры

1. Установите крепление термистора V9-633 на корпус нагревателя;
2. Закрепите винтом M3x10 с цилиндрической головкой;
3. Закрутите термистор в крепление;
4. (опционально) Установите крепления провдов V9-632. Их можно задвинуть по пазу или вставить и повернуть.

Установка

Так как нагреватель термокамеры - это опциональное и экспериментальное оборудование, то отверстия для его крепления в панели зашивки не предусмотрены. Если вы хотите установить нагреватель, то отверстия вам придётся сверлить самому с помощью шаблона V9-74. Допускатся как сделать резьбовые отверстия в самой панели, так и сделать свободные отверстия и использовать гайки с обратной стороны

1. Установите крепление термокамеры V9-631 на среднюю панель зашивки V9-421 и закрепите с помощью винтов M3x10 с цилиндрической головкой;
2. Установите нагреватель в крепление;
3. Заложите квадратные гайки М4 в пазы нагревателя;
4. Отрегулируйте по высоте, чтобы нагреватель был немного ниже печатающих голов. После этого закрепите всё винтами M4x8 с полукруглой головкой.

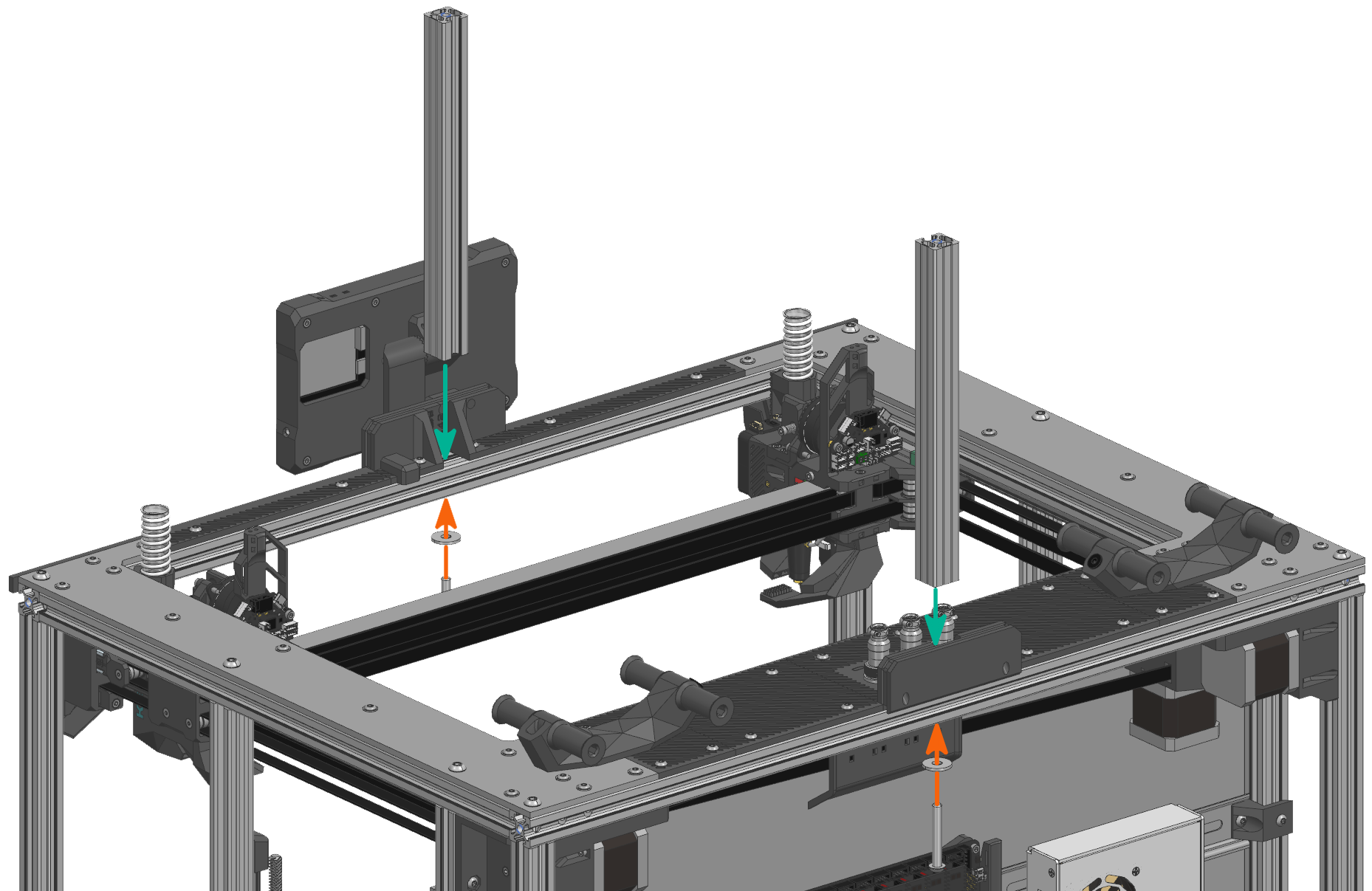

Стойки купола

1. Установите стойки купола V9-473;
2. Закрепите их винтами M6x40 с полукруглой головкой через кузовные шайбы M6.

ws7040

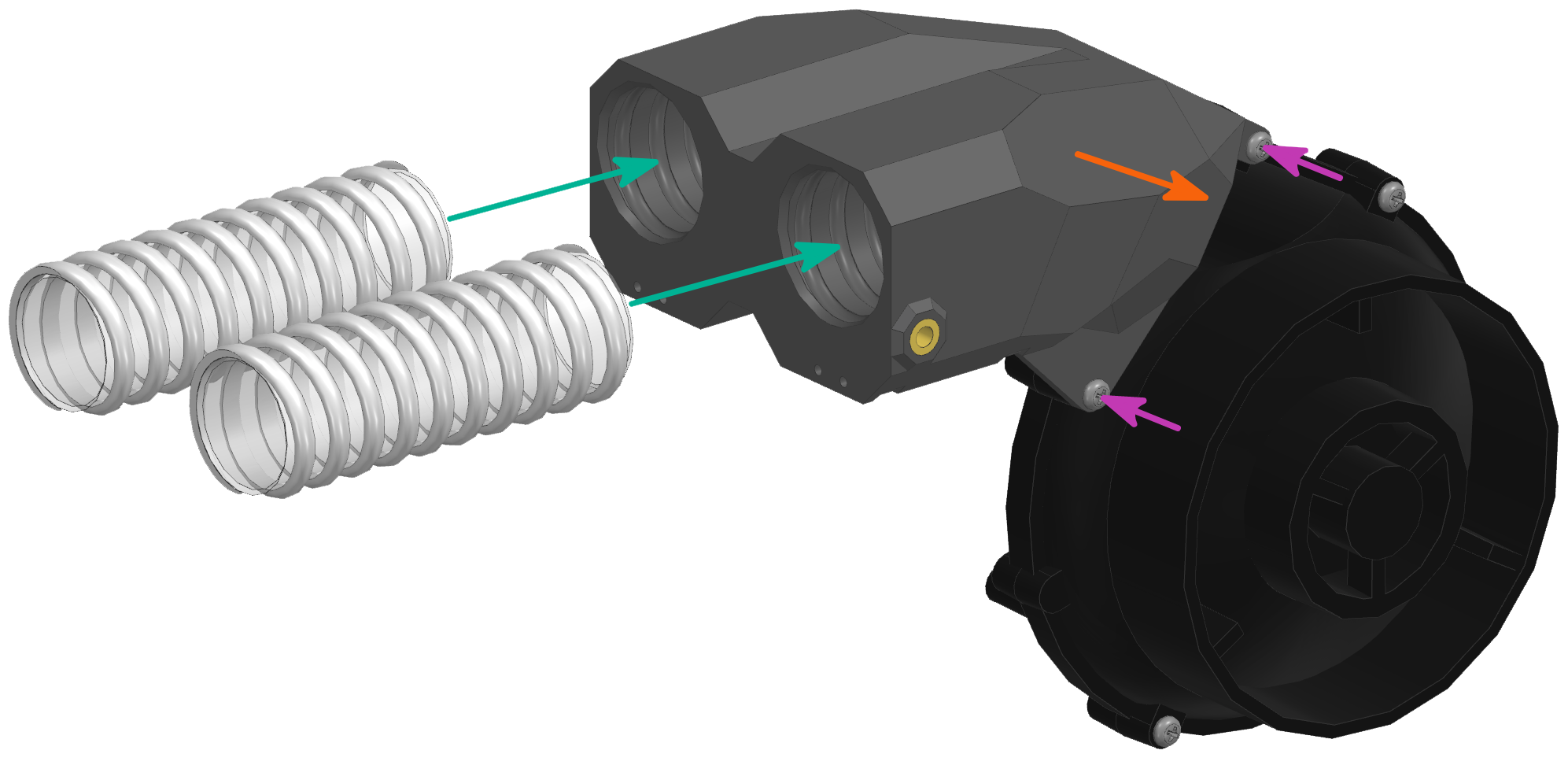

Разветвитель CPAP трубки

1. Закрутите трубки с печатающих голов в разветвитель V9-623;
2. Установите разветвитель на ws7040;
3. Закрепите на 2 штатных винта.

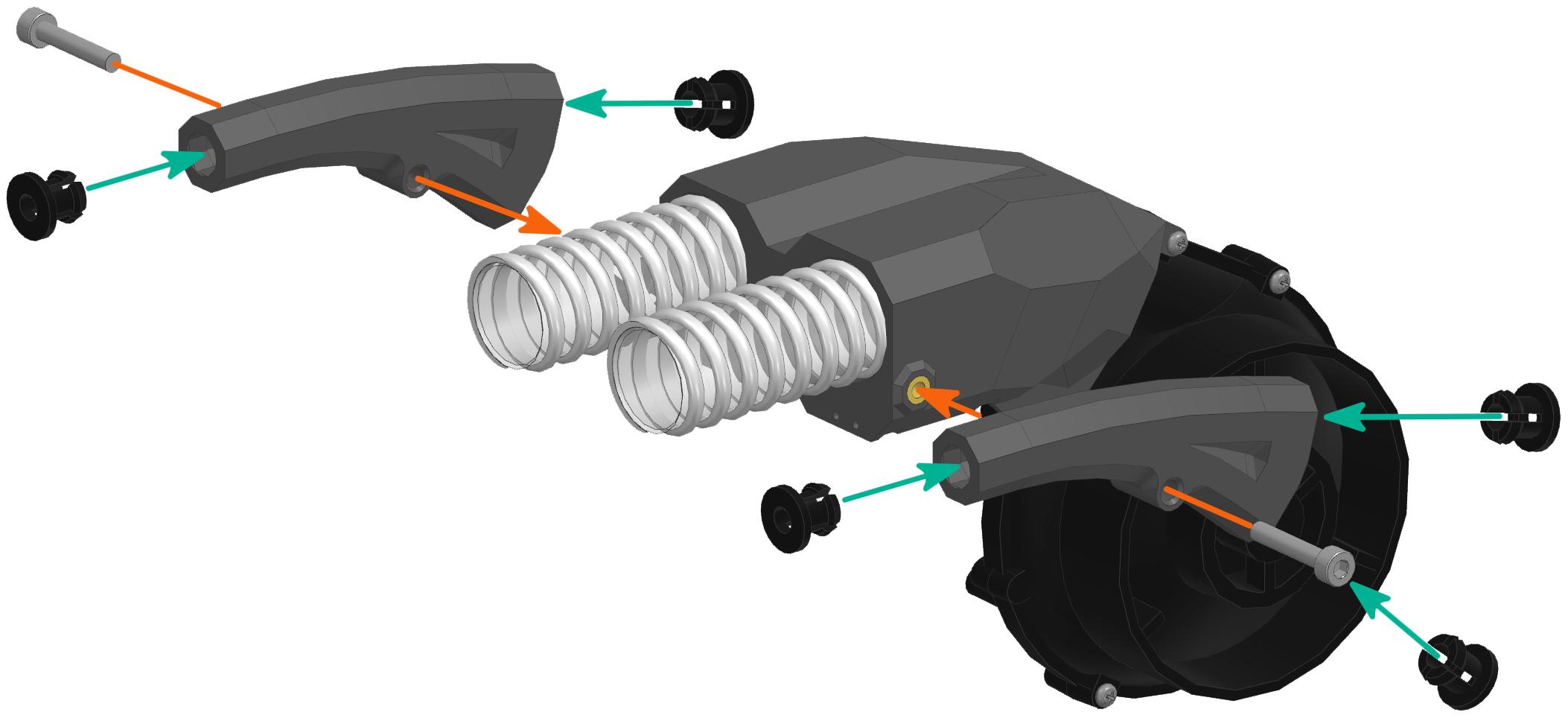

Разветвители PTFE трубок

1. Установите фиттинги в разветвители PTFE трубок V9-624;
2. Установите разветвители PTFE трубок на разветвитель CPAP трубки V9-623 и зафиксируйте винтами M3x16 с цилиндрической головкой. Не перетяните винт, разветвитель PTFE трубок должен свободно вращаться на нём.

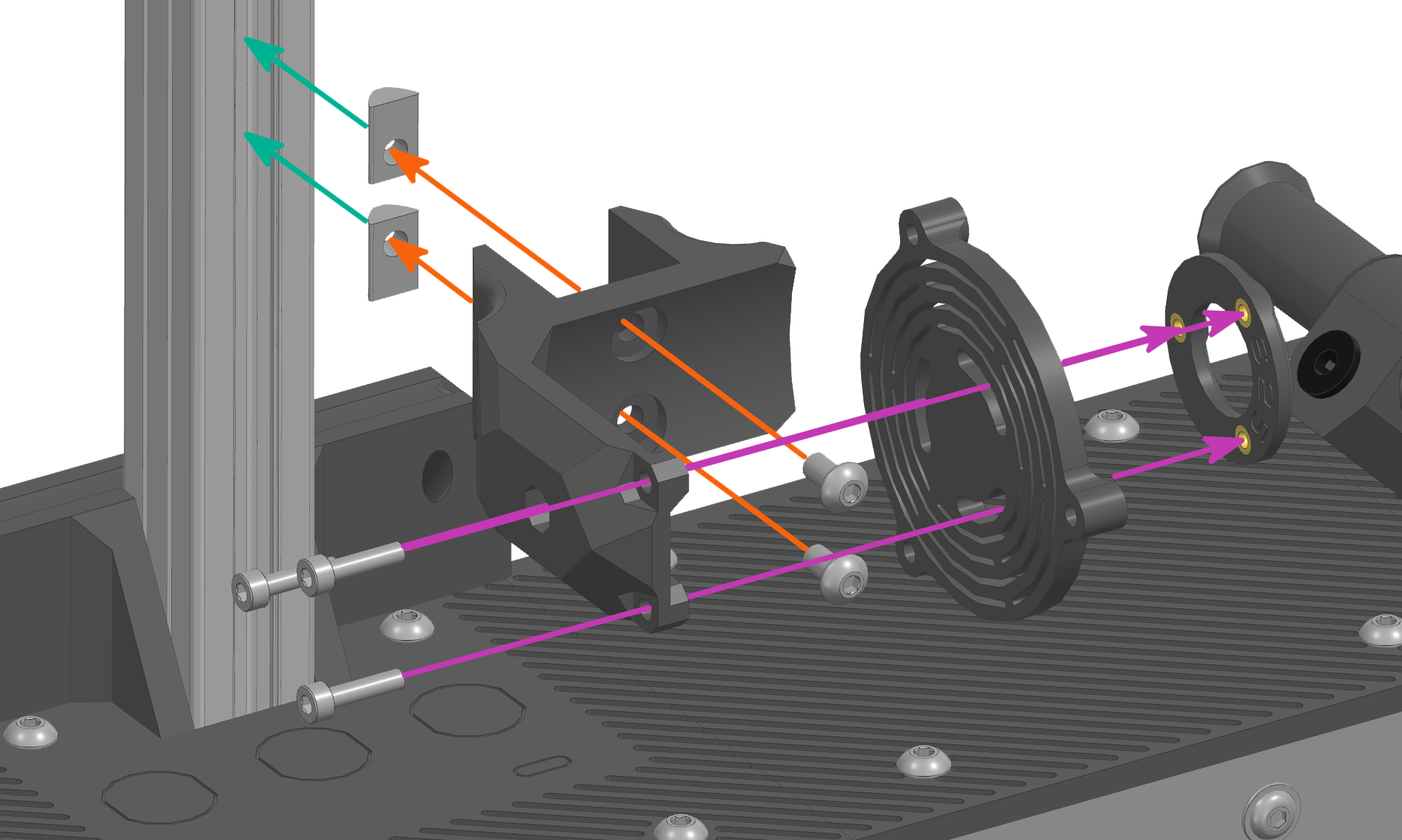

Крепление

1. Заложите пазовые гайки M4 в заднюю стойку купола;
2. Установите крепление V9-622 и закрепите его винтами M4x8 с полукруглой головкой;
3. Установите демпфер V9-621, на него прижимное кольцо V9-625, и скрепите всё винтами M3x12 с цилиндрической головкой.

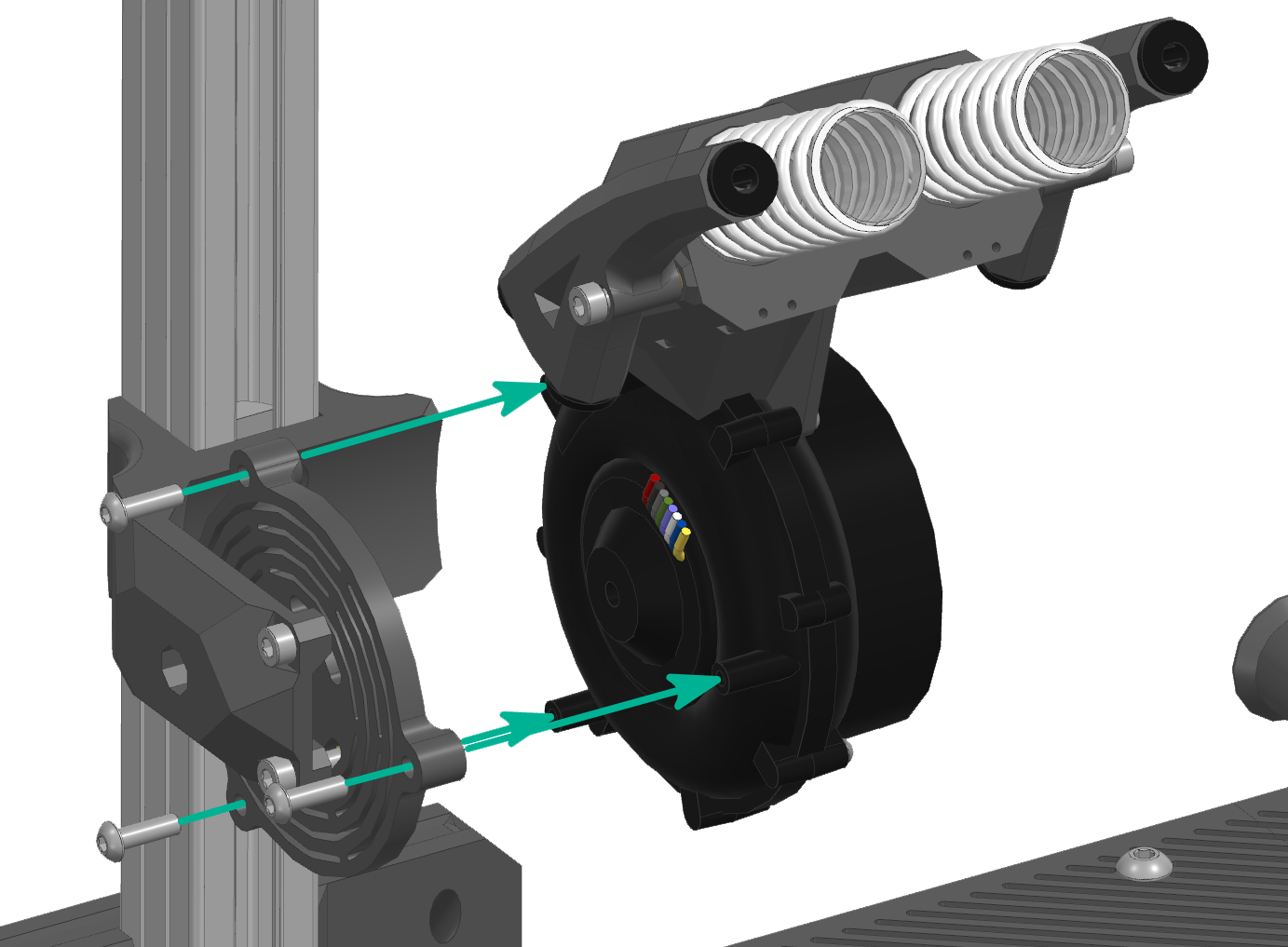

Установка ws7040

1. Установите ws7040 и закрепите его винтами M3x10 с полукруглой головкой.
