Установка

Экран

Экран - опциональное оборудование. Если не хотите его ставить, то вместо него ставится заглушка V9-442

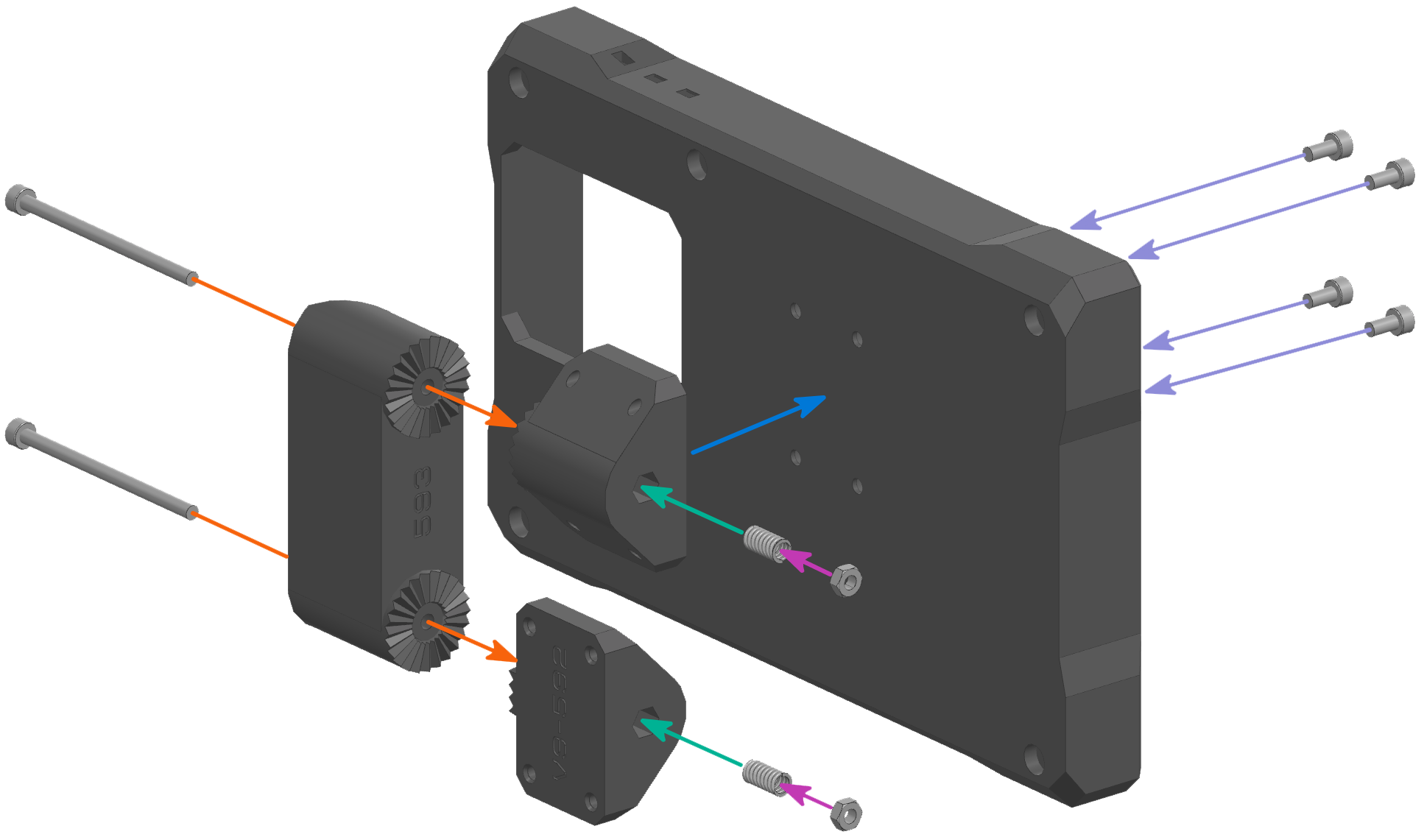

Корпус и плечо

  1. Заложите пружины OD5 ID3 L10 в детали V9-592;
  2. Установите V9-592 на плечо экрана V9-593 с помощью винтов M3x50 с цилиндрической головкой;
  3. Закрепите гайками M3;
  4. Установите собранное плечо на корпус экрана V9-591;
  5. Закрепите его винтами M3x6 с цилиндрической головкой.

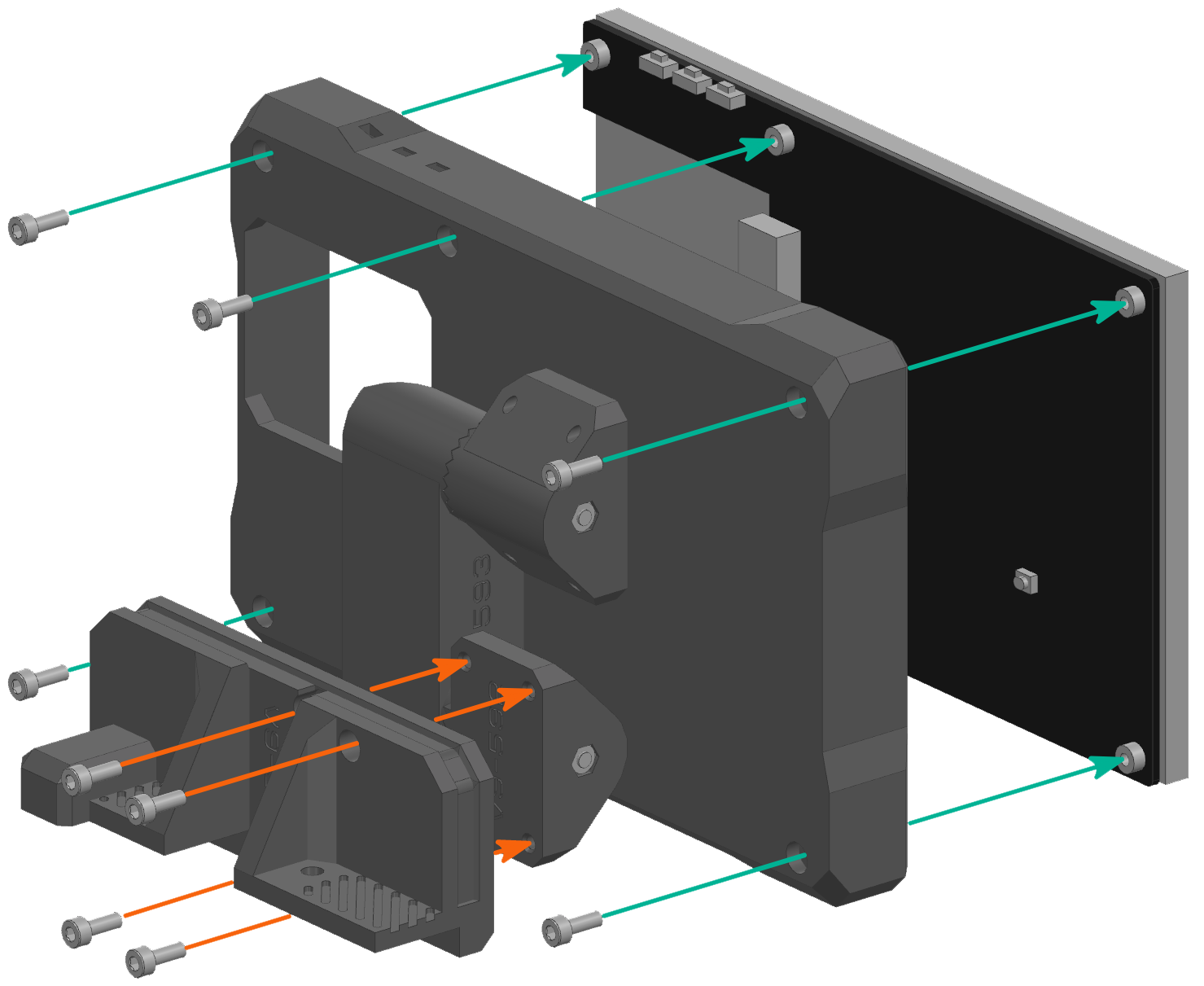

Экран и крепление

  1. Установите экран в корпус экрана V9-591 и закрепите его винтами M3x8 с цилиндрической головкой;
  2. Установите крепление к порталу V9-594 и закрепите его винтами M3x8 с цилиндрической головкой.

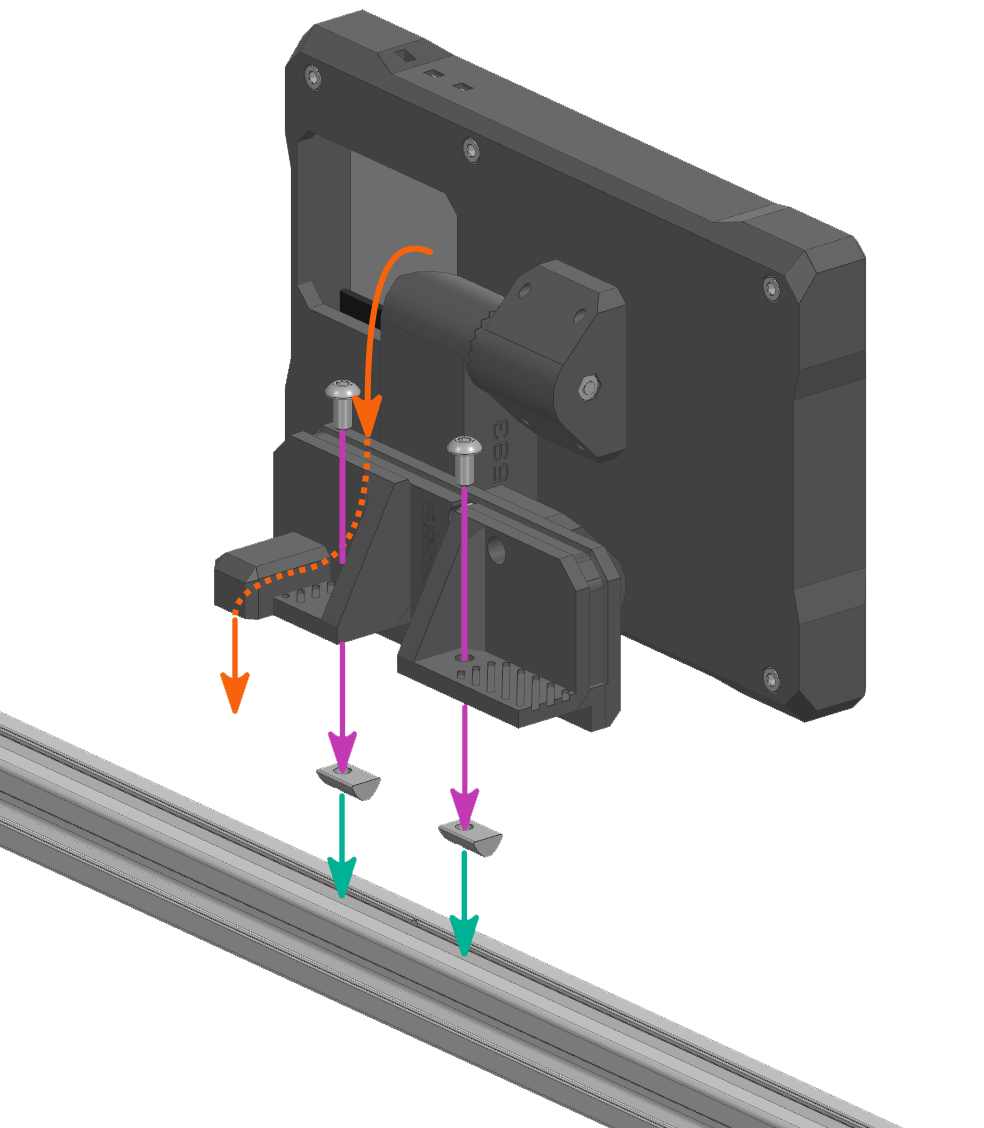

Установка

  1. Заложите пазовые гайки M4 в переднюю поперечную балку портала;
  2. Подключите HDMI и USB провода к экрану, после чего заложите их в кабель-канал;
  3. Установите экран вместе с креплением на центр передней поперечной балки портала V9-19 и закрепите винтами M4x8 с полукруглой головкой.

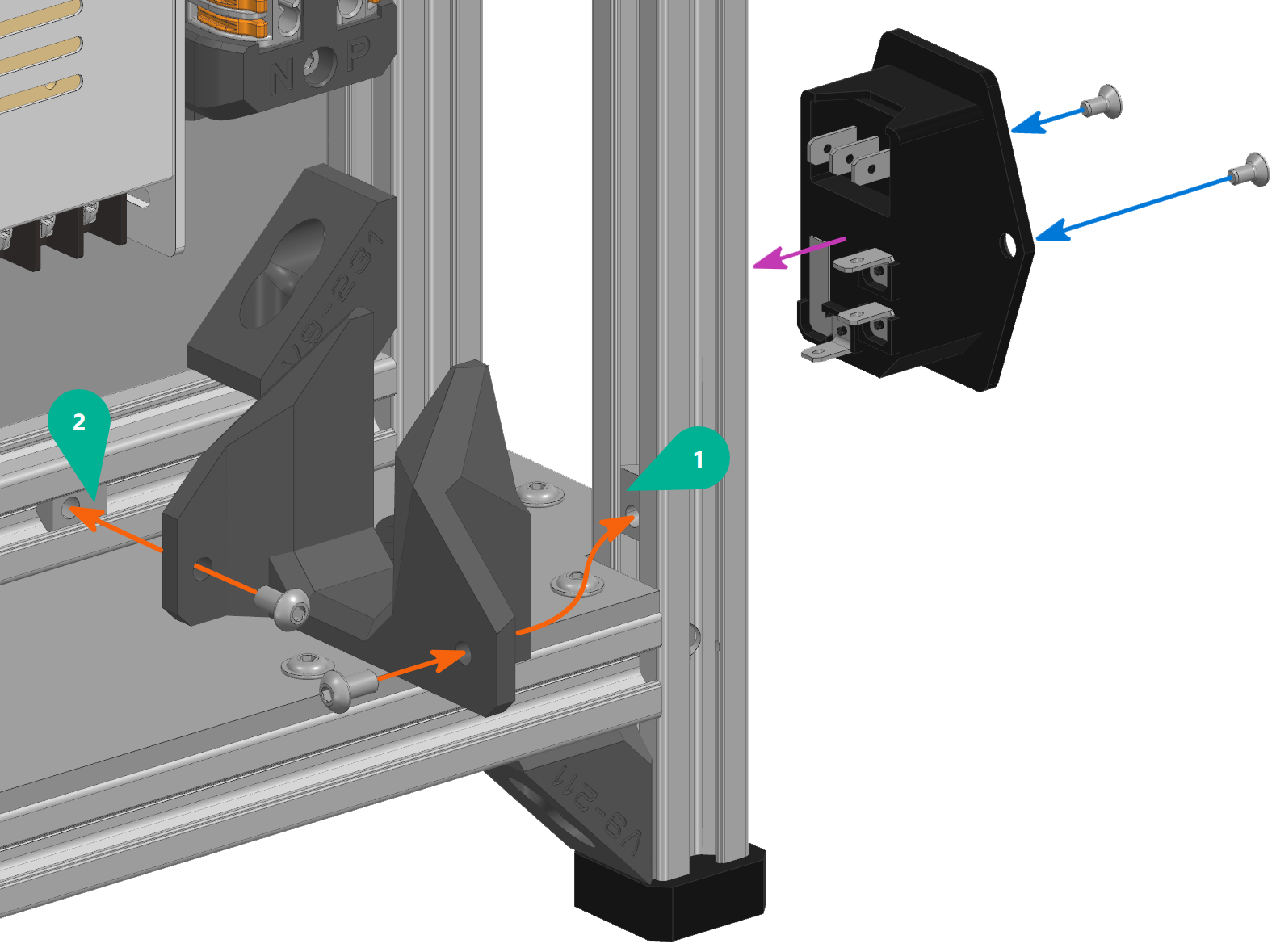

Ввод питания

  1. Заложите пазовые гайки M4;
  2. Установите крепление вводного разъёма V9-511 и закрепите его винтами M4x8 с полукруглой головкой;
  3. Установите вводной разъём на крепление;
  4. Закрепите его винтами M3x6 с потайной головкой.

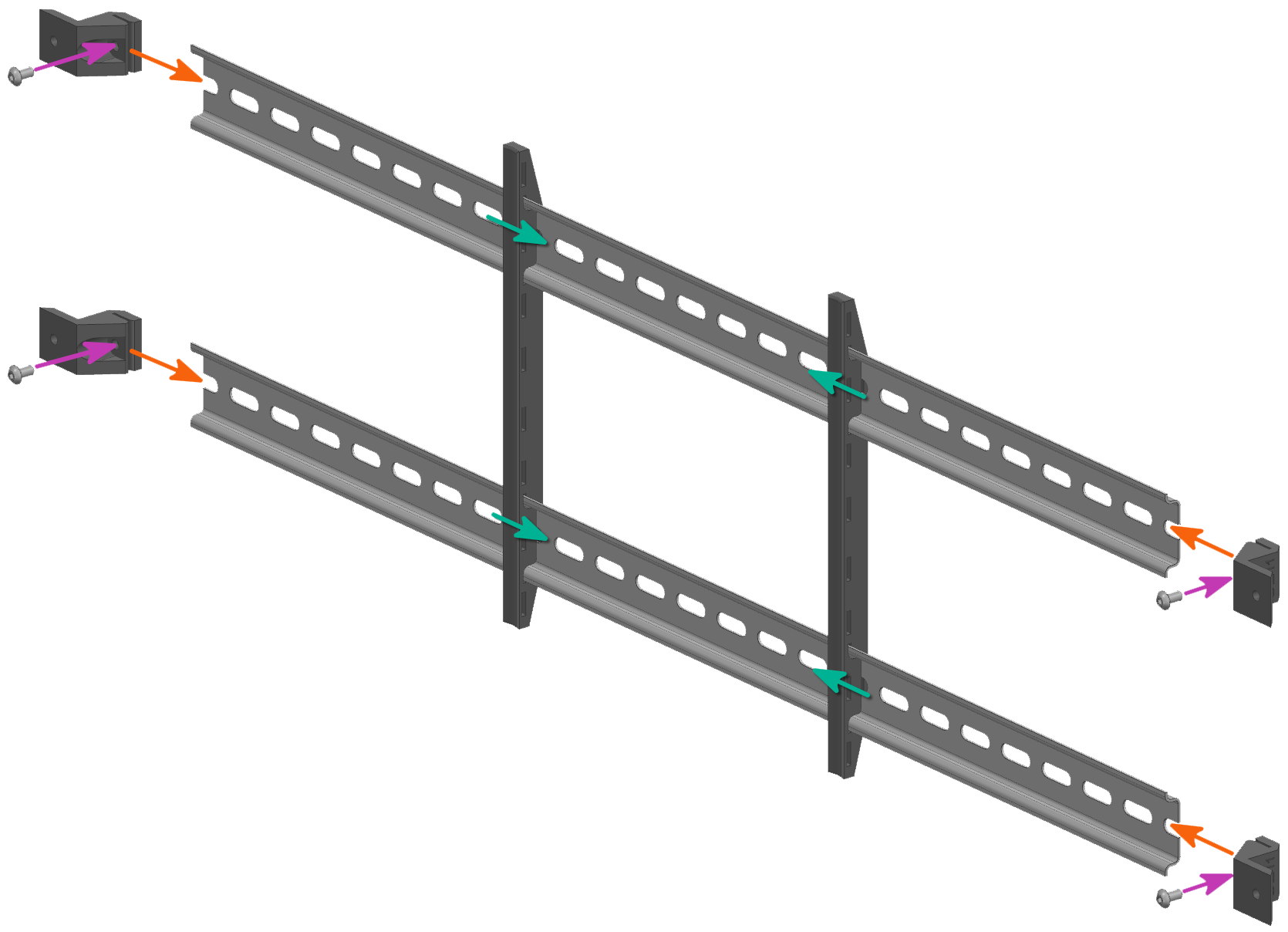

Сборка DIN реек

  1. Установите крепления для проводов V9-5A на DIN рейки;
  2. Установите крепления DIN реек V9-5111;
  3. Закрепите их винтами M4x8 с полукруглой головкой.

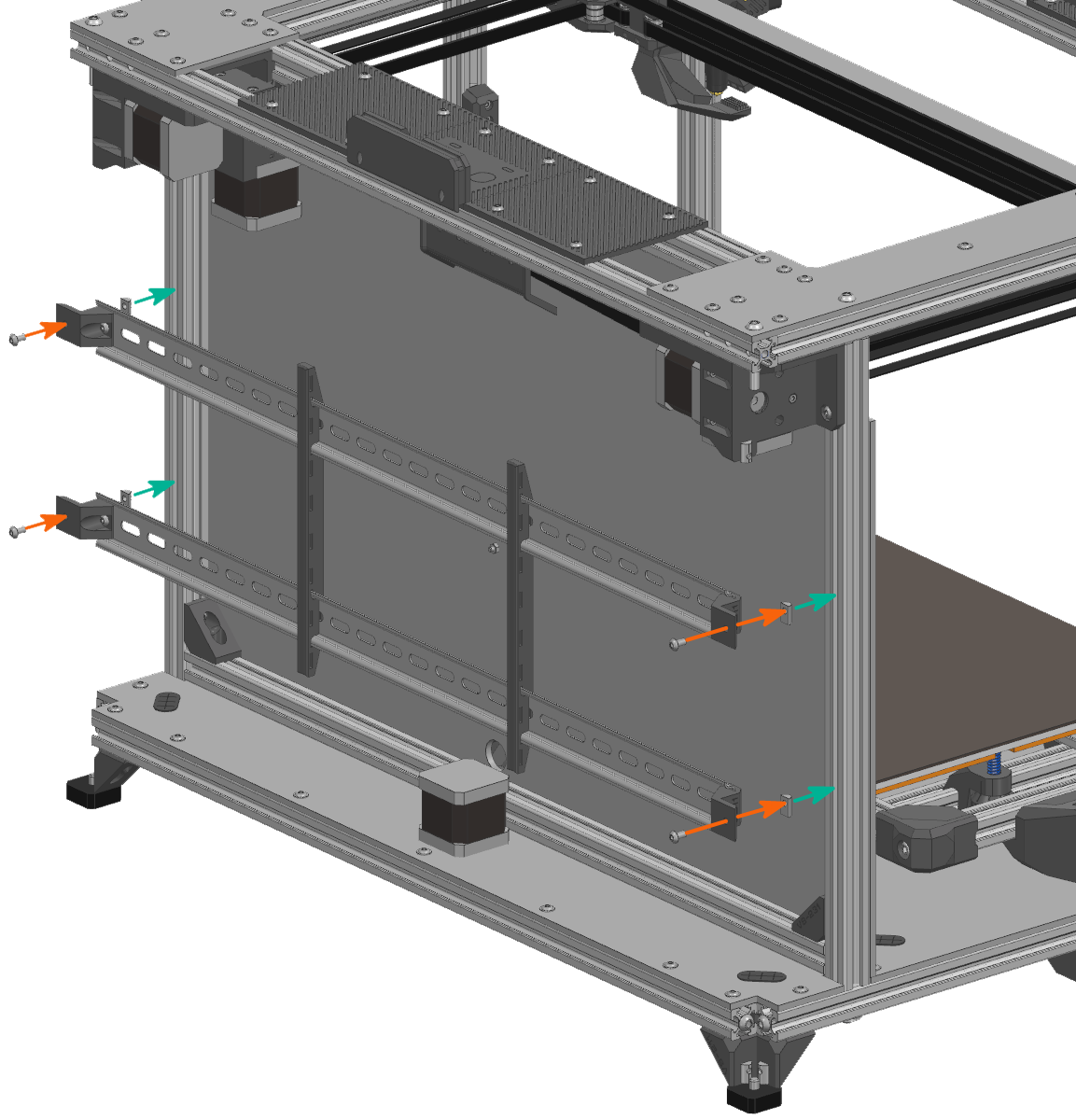

Установка DIN реек

  1. Заложите пазовые гайки M4 во вспомогательные стойки рамы V9-26;
  2. Установите DIN рейки примерно посередине области электроники и закрепите винтами M4x8 с полукруглой головкой.

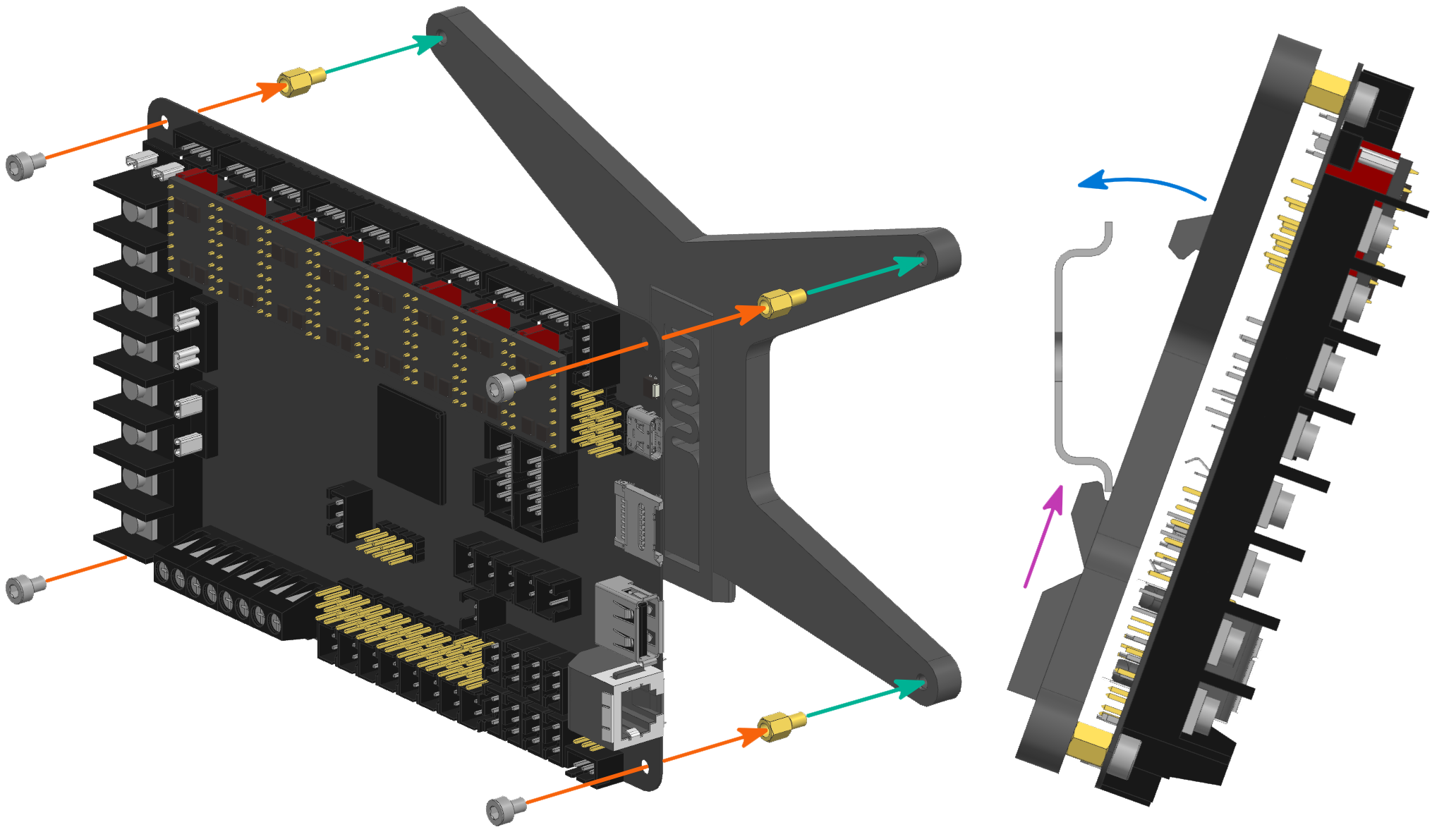

Материнская плата

Материнская плата обязательно должна быть установлена в зоне обдува вентилятора (по центру). Иначе будут перегреваться драйверы

  1. Закрутите стойки M3x5 в крепление материнской платы V9-5411;
  2. Установите материнскую плату и закрепите её винтами M3x4 с цилиндрической головкой;
  3. Зацепите подпружиненной частью крепления за DIN рейку снизу;
  4. Наденьте верхнюю часть на DIN рейку.

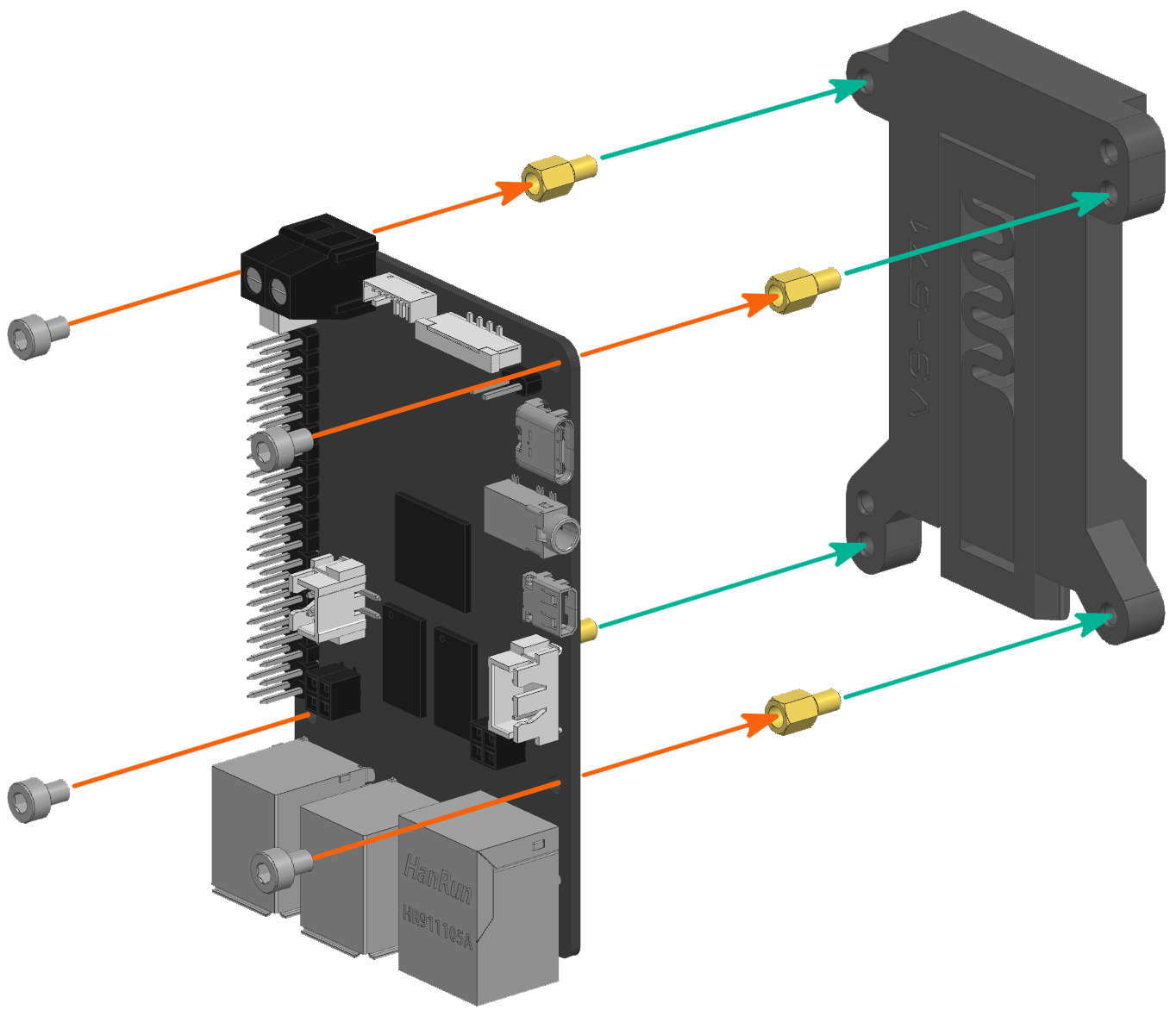

Управляющая плата

Рекомендуемое место установки - на нижней рейке в зоне обдува вентилятора

  1. Закрутите стойки M3x5 в креплние управляющей платы V9-571;
  2. Установите управляющую плату и закрепите её винтами M3x4 с цилиндрической головкой;
  3. Установите управляющую плату на DIN рейку.

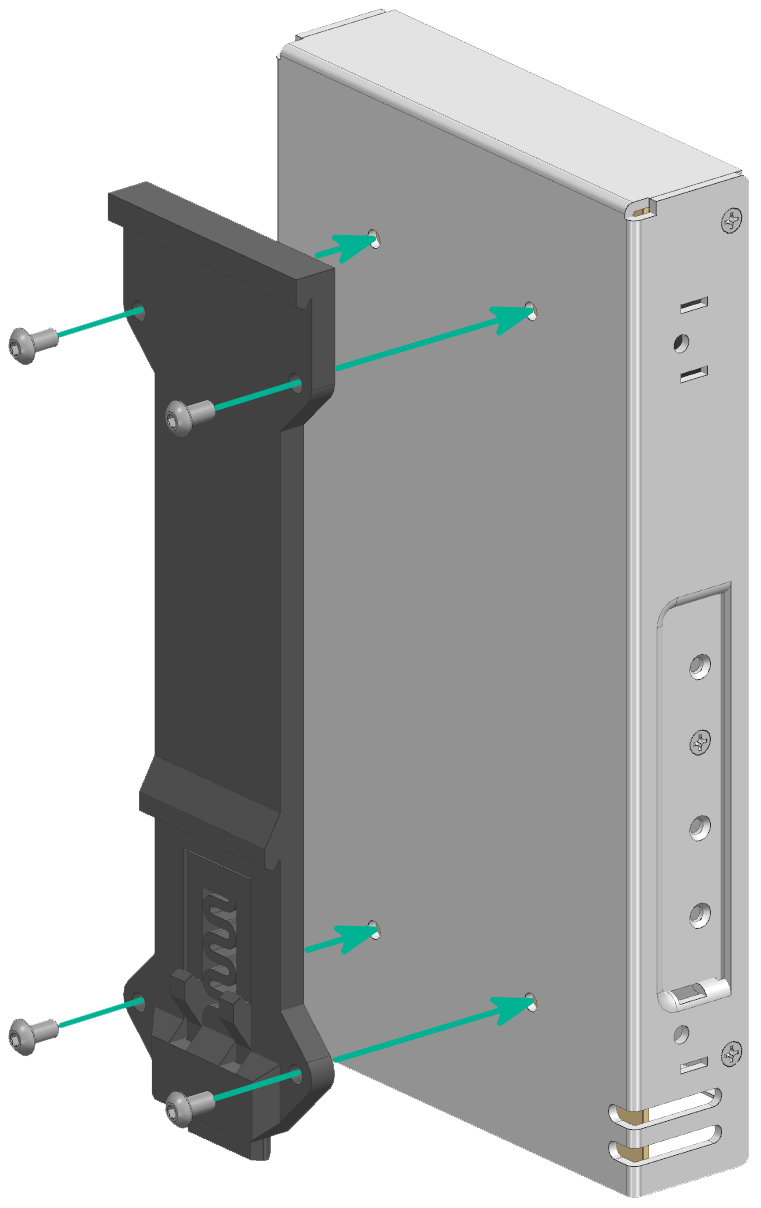

Блок питания

  1. Установите крепление блока питания V9-531 на блок питания и закрепите винтами M4x8 с полукруглой головкой;
  2. Установите блок питания на DIN рейки. Рекомендуемое место - вблизи вводного разъёма.

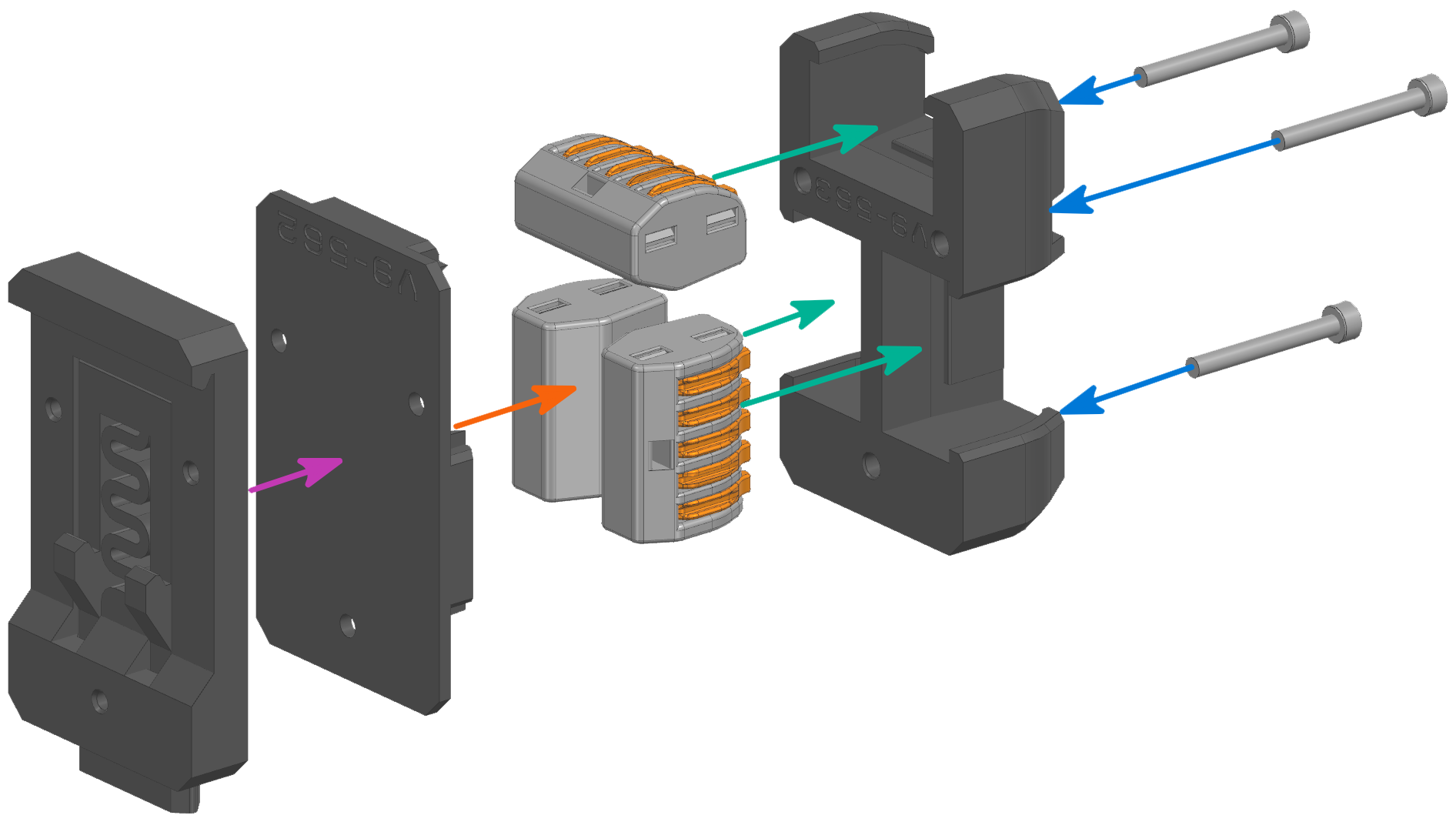

Блок WAGO 222-415

  1. Заложите WAGO 222-415 в крышку V9-563;
  2. Установите базу V9-562;
  3. Установите крепление V9-561;
  4. Закрепите винтами M3x25 с цилиндрической головкой;
  5. Установите блок WAGO на DIN рейку. Рекомендуемое место - вблизи вводного разъёма.

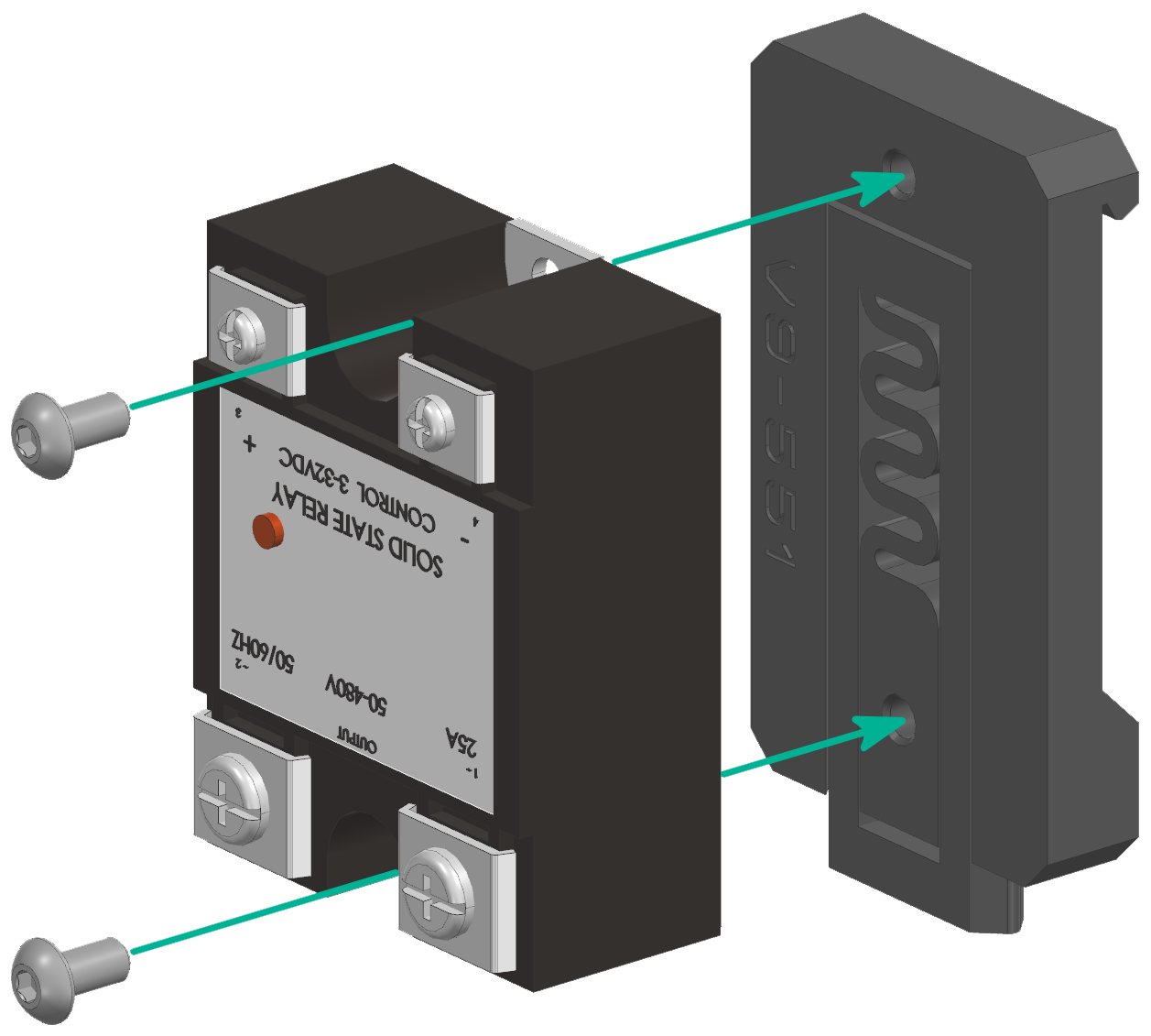

Твердотельные реле

  1. Закрепите твердотельное реле к креплению V9-551 с помощью винтов M4x8 с полукруглой головкой;
  2. Установите реле на DIN рейку. Рекомендуемое место - вблизи вывода на стол или реле.

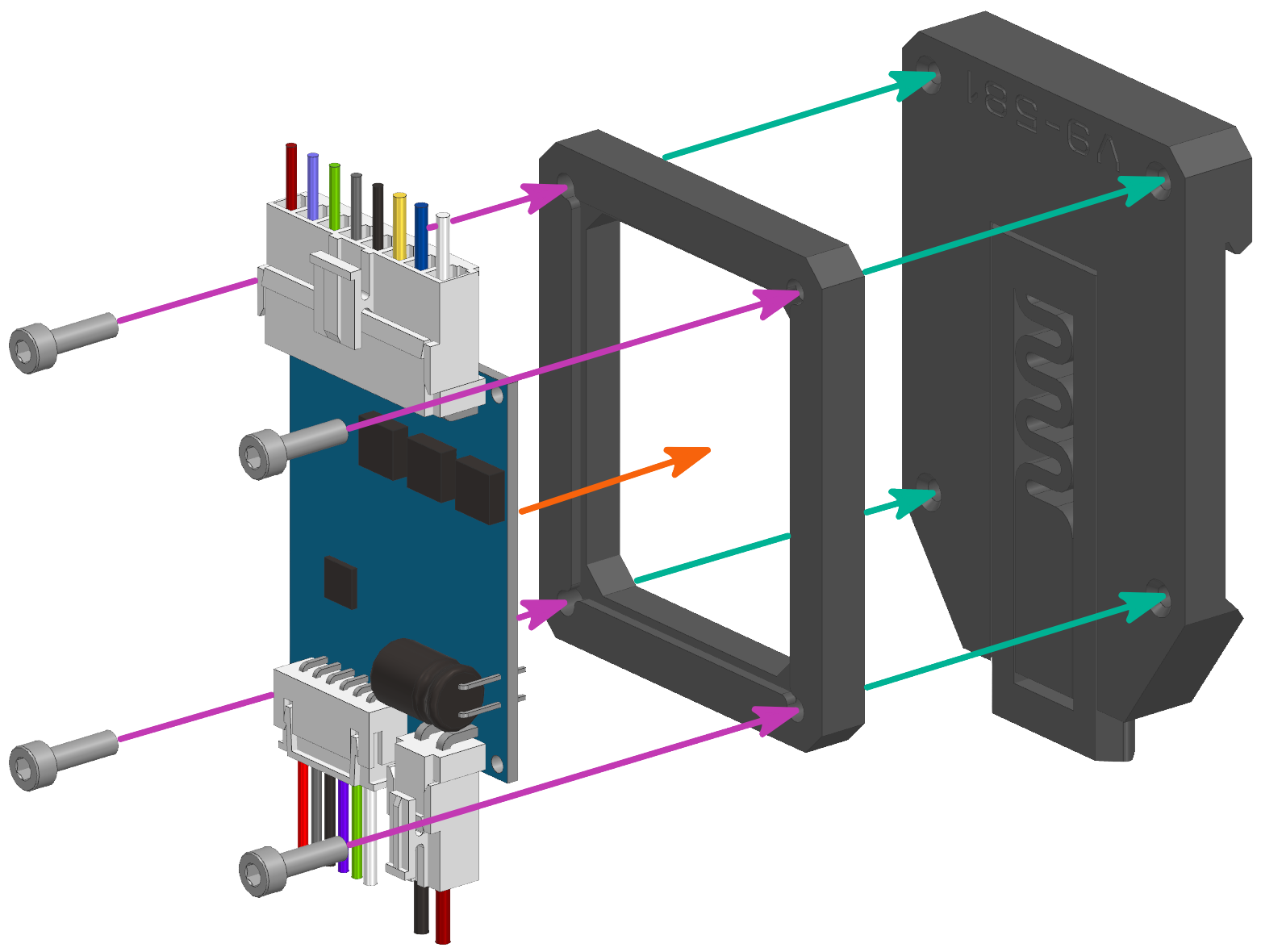

Драйвер ws7040

  1. Установите проставку V9-582 на крепление V9-581;
  2. Установите драйвер в проставку;
  3. Закрепите его винтами M3x10 с цилиндрической головки;
  4. Установите на DIN рейку в любое удобное место.
