Feeder965
Проект находится в стадии заморозки
Основные особенности
Feeder965 - это очень компактный подающий механизм на основе крупного подающего колеса и nema14 мотора.
В ширину Feeder965 механизм уже 40мм вентилятора, что даёт возможность делать компактные печатающие головы. В глубину сам подающий механизм имеет габарит всего 18мм, что вкупе с 20мм мотором даёт 38мм, а с 17мм мотором - 35мм. То есть с 17мм мотором Feeder965 оказывается в глубину даже меньше, чем Biqu H2 в ширину.

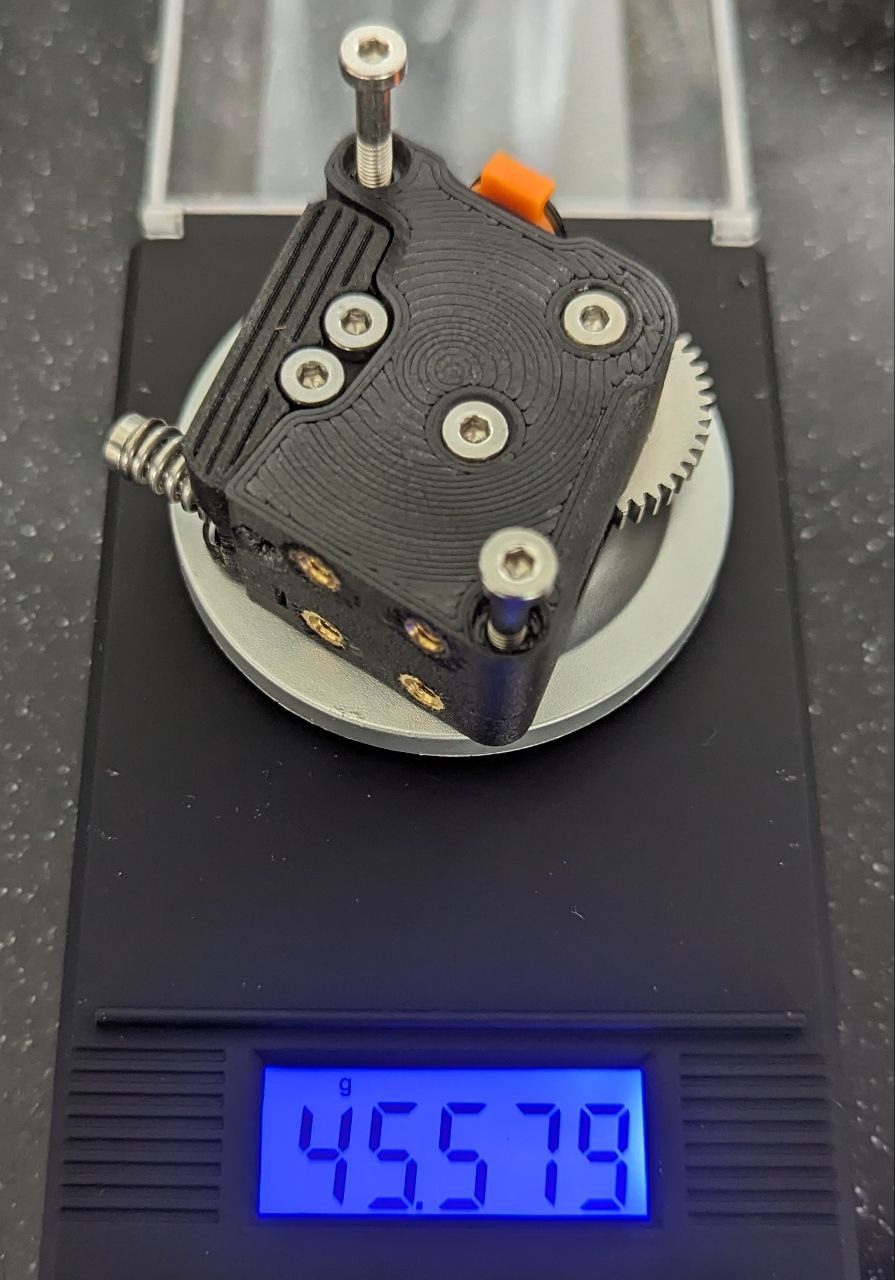

Максимальная масса Feeder965 без мотора составляет менее 46г. Относительно высокая масса - следствие применение большого подаюшего колеса, обладающего массой более 10г, большого количества крепежа, а также высокой массы полностью стальной шестерни редуктора. В современных комплектах шестеренок шестерня редуктора идёт композитная, из стали и ПОМ.
Замена подающего колеса на более легкое не представляется возможной. Замена крепежа на более легкий даст уменьшение массы, но выйдет достаточно дорогим, так что нецелесообразно. Замена стальной шестерни редуктора на пластиковую печатную даст облегчение на примерно 8.6г. В таком случае масса подающего механизма составит примерно 37г.
Feeder965 использует только 1 подающее колесо для того, чтобы исключить дефекты печати, вызванные взаимовлиянием двух подающих колёс. Подробнее про эти дефекты можно посмотреть в этом видео.
Прижим осуществляется двумя небольшими подшипниками 63zz. Теоретически, это должно значительно увеличить площадь, участвующую в зацеплении подающего колёса и прутка, что должно сделать печать эластомерами стабильнее. Небольшой размер подшипников выбран для того, чтобы уменьшить расстояние между ними и, соответственно, уменьшить расстояние между точками, в которых пруток прижимается к подающему колесу. Возможна замена двух небольших подшипников на один обычный 623zz или подобный с незначительным изменением конструкции корпуса и качалки.
Сборка
Необходимые детали
Печать деталей
Выбор материала
| Деталь | Предпочтительно | Возможно | Нежелательно |
|---|---|---|---|
| Front | PA, PC, композиты на их основе + композиты на основе PP |
ABS, ASA, HIPS, PETG |
PLA, эластомеры |
| Back | PA, PC, ABS, ASA, HIPS, композиты на их основе + композиты на основе PP |
- | PETG, PLA, эластомеры |
| Lever | PA, PC, ABS, ASA, HIPS, композиты на их основе + композиты на основе PP |
- | PETG, PLA, эластомеры |
Задняя деталь соприкасается с мотором, который, скорее всего, будет значимо греться. Так что её обязательно печатать из термостойких материалов. В передней части расположен канал для прохождения пластика. Если напечатать её из не износостойких материалов, например, ABS или HIPS, то она может относительно быстро изнашиваться.
Ориентация моделей

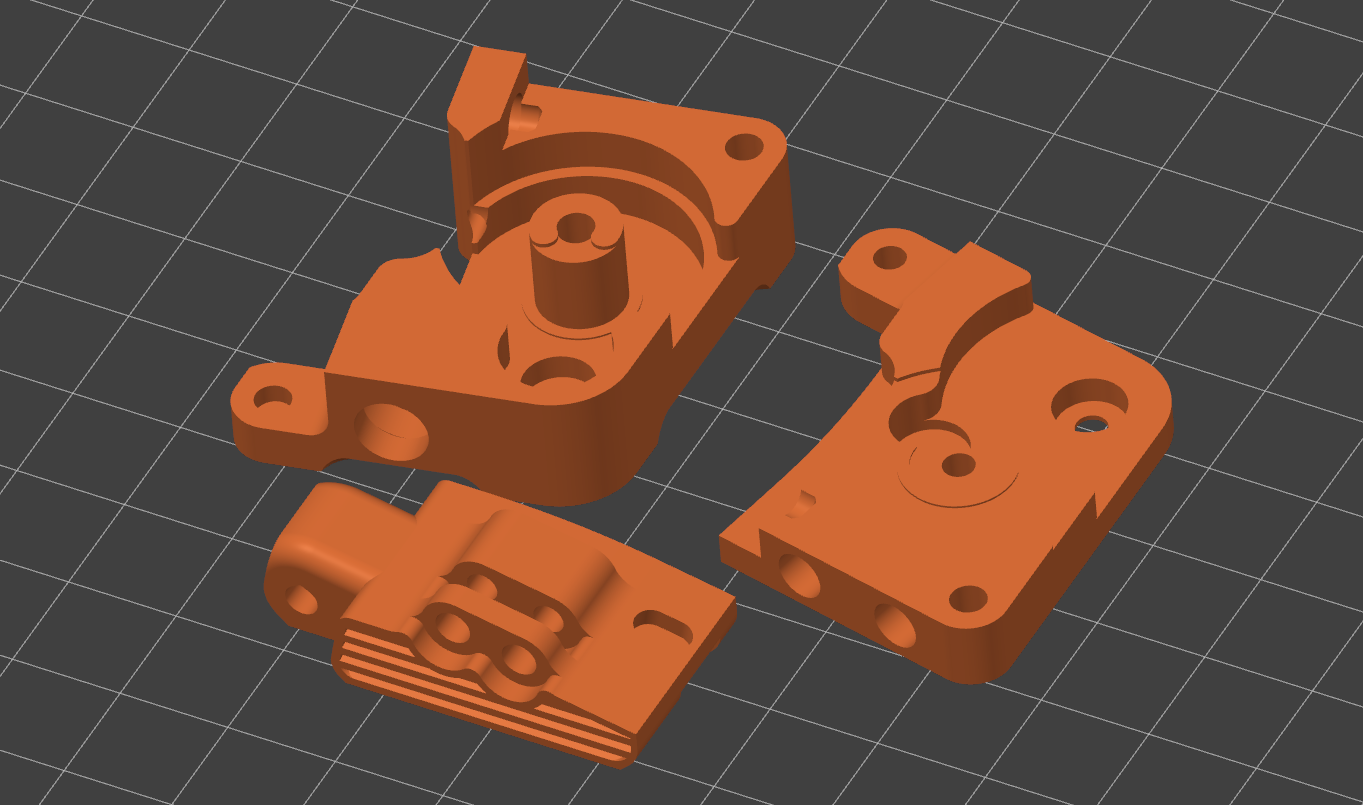

В указанной ориентации модели можно напечатать модели без поддержек. Также эта ориентация является оптимальной для соблюдения правильной геометрии деталей.
Настройки печати
Детали Feeder965 очень чувствительны к качеству и точности печати. Поэтому рекомендуется провести калибровку точности
| Параметр | Значение | Комментарий |
|---|---|---|
| Ширина линий | 0.3-0.4 мм | Feeder965 имеет большое количество мелких элементов, поэтому рекомендуется печатать его небольшой шириной линии |
| Толщина слоя | 0.1-0.25 мм | |
| Толщина периметров, крышки и дна | 2 мм | |
| Заполнение | 100% | |
| Скорость пчати | 20-60 мм/с | Рекомендуется как можно ниже для более точной геометрии |
| Поддержки | Выкл. 1 | Если вы не умеете хорошо печатать мосты, то поддержки можно включить в режиме "от стола" |
Подготовка передней детали

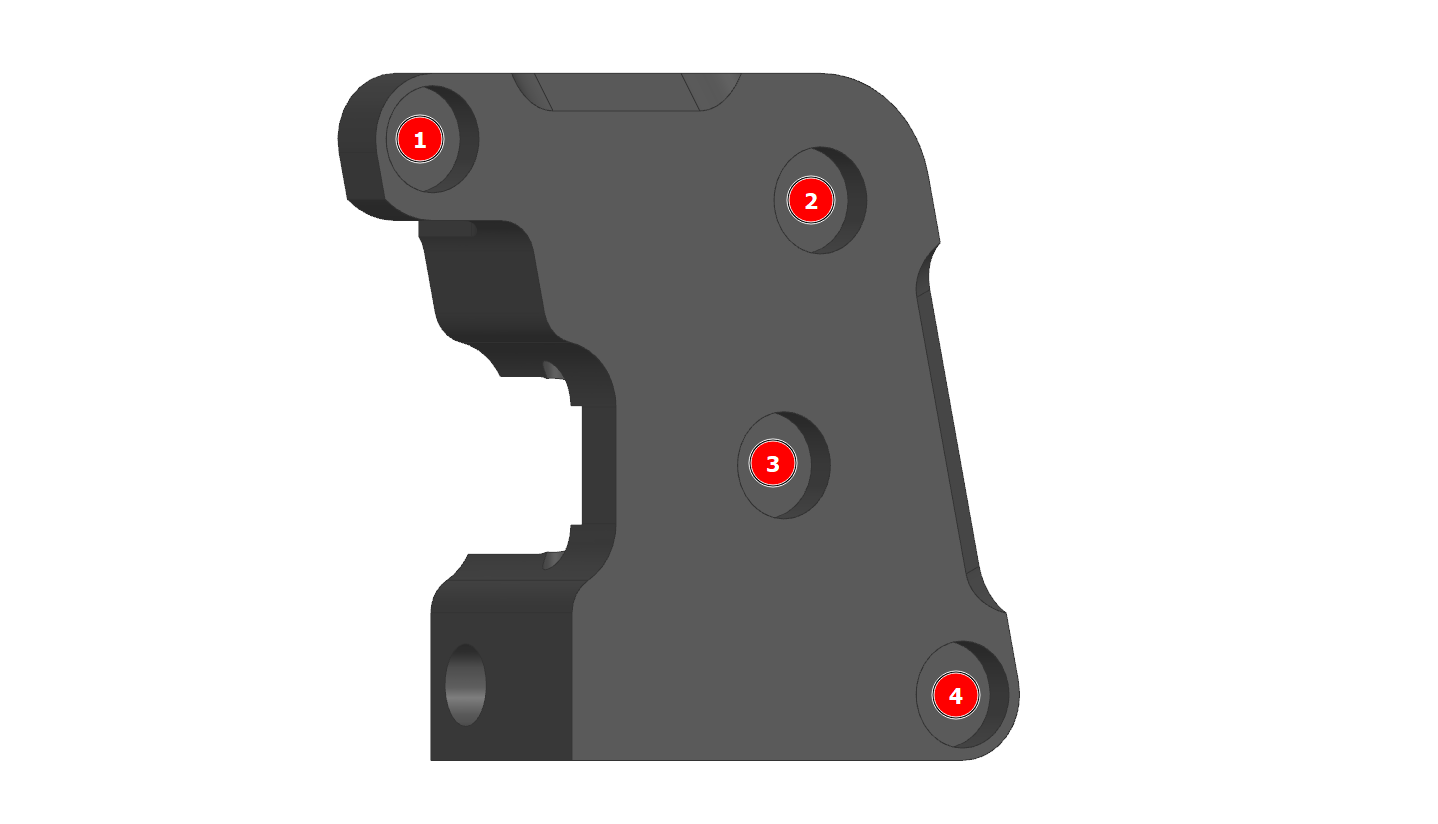

Удалите мембраны из указанных отверстий.

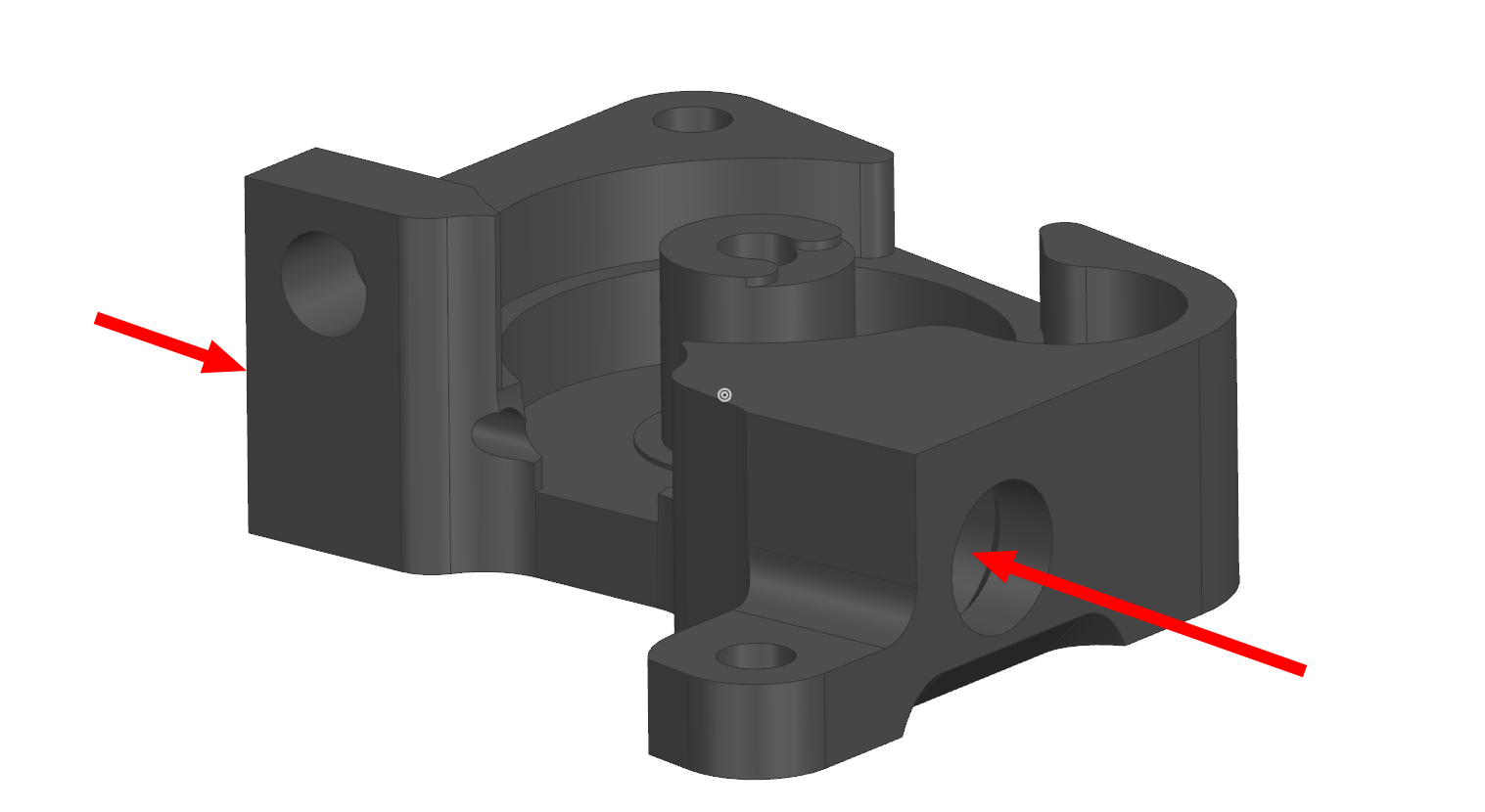

Рассверлите канал для прохождения филамента сверлом 2мм.

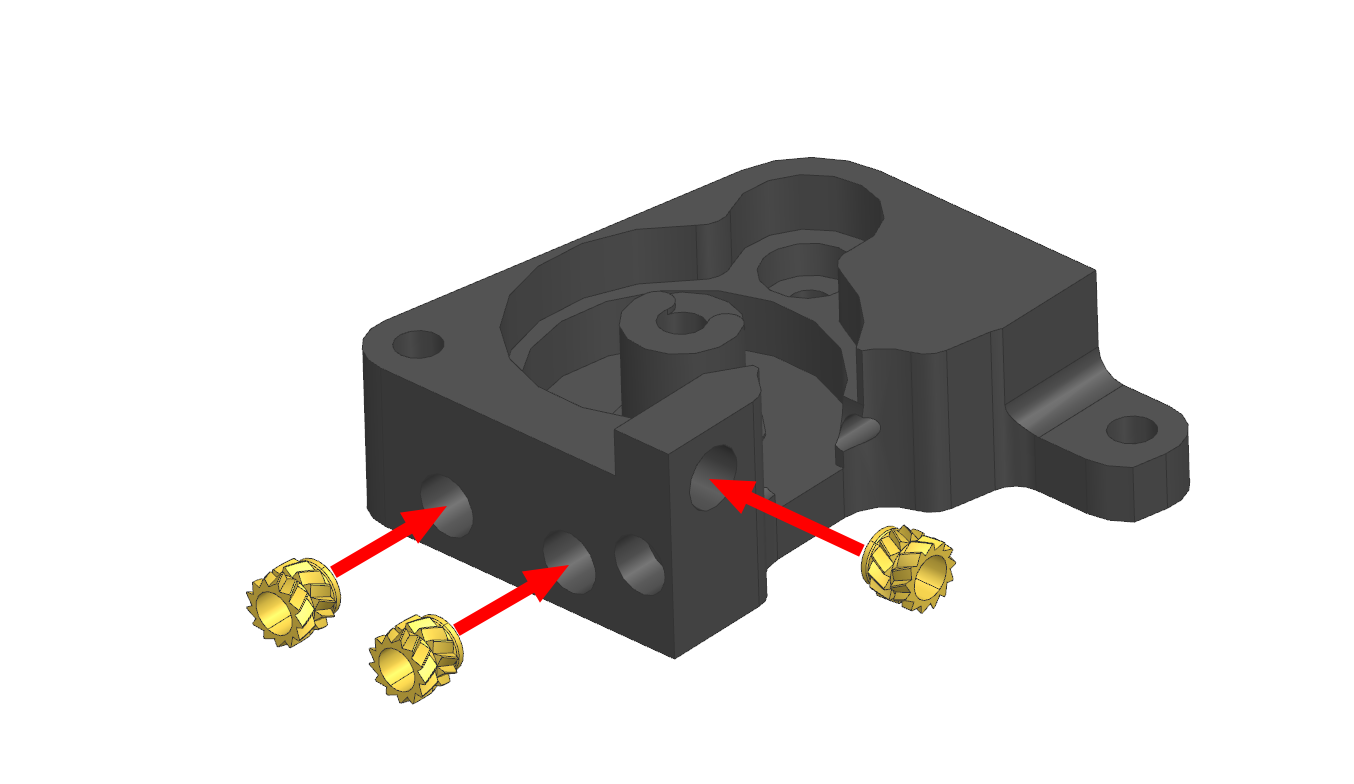

Вплавьте резьбовые втулки М3х4 в указанные отверстия. Если излишний пластик вызовет смещение плоскостей детали вовне, это смещение придётся удалить любым способом, например, срезать, спилить, или нагреть деталь и выправить её в нагретом виде.

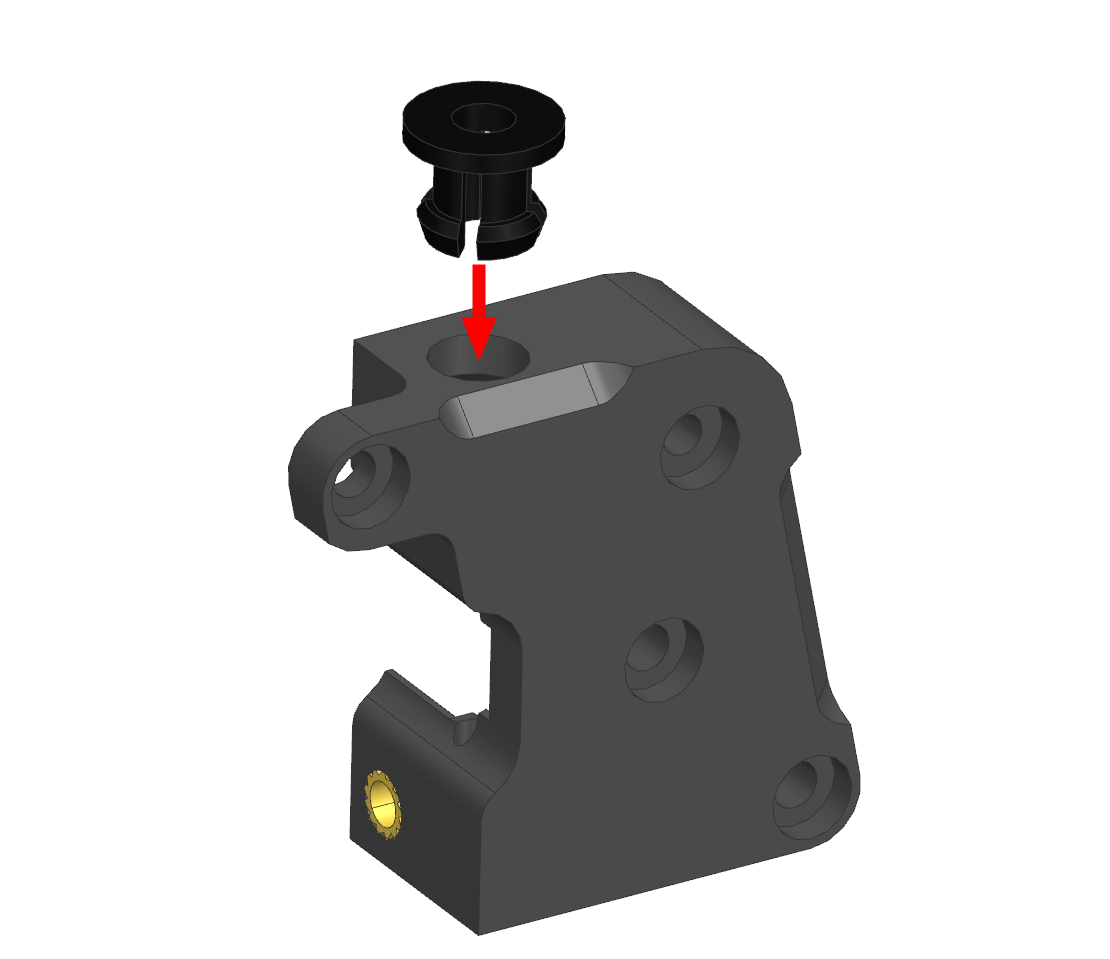

Установите фиттинг в специальное углубление.
Подготовка задней детали

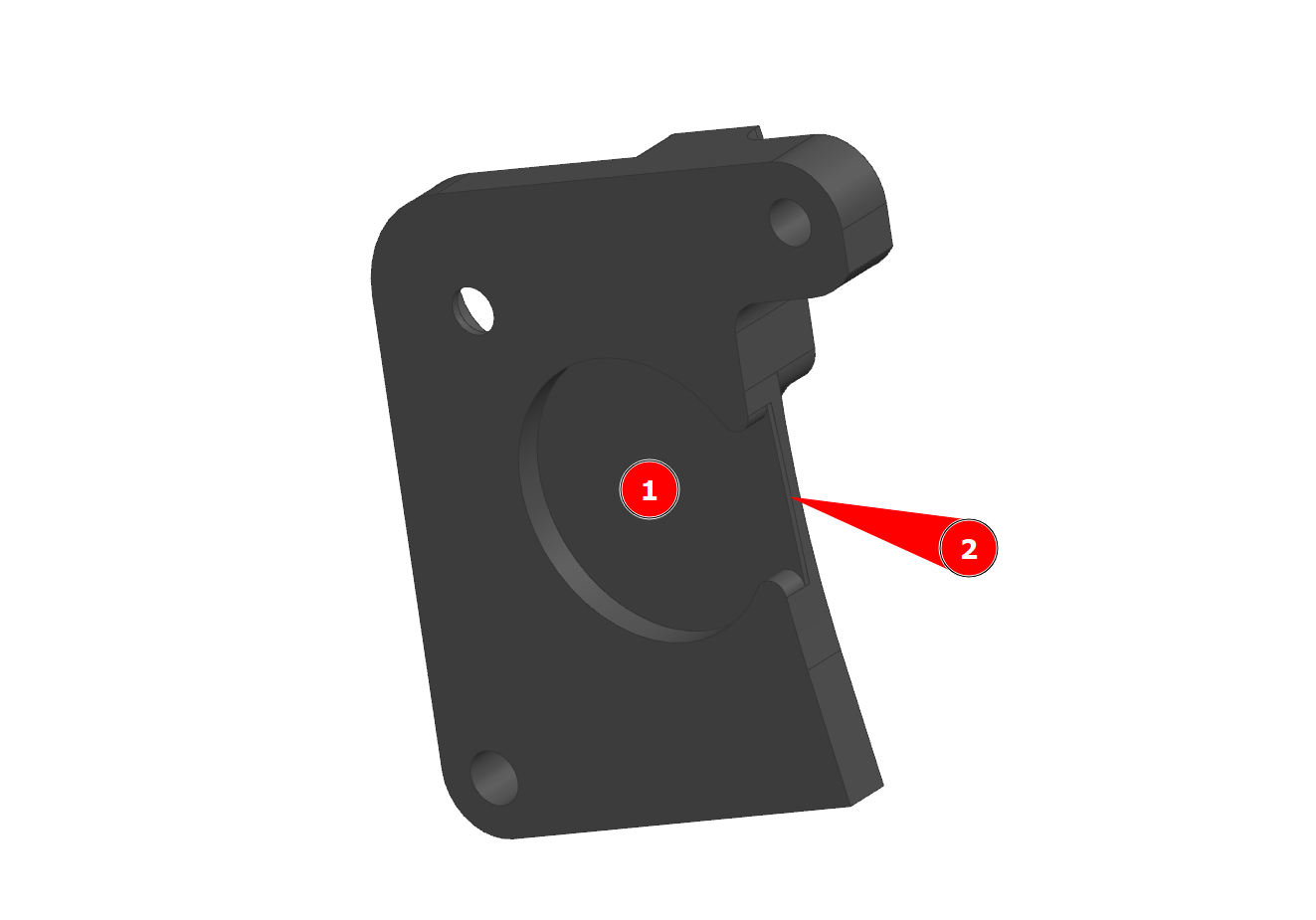

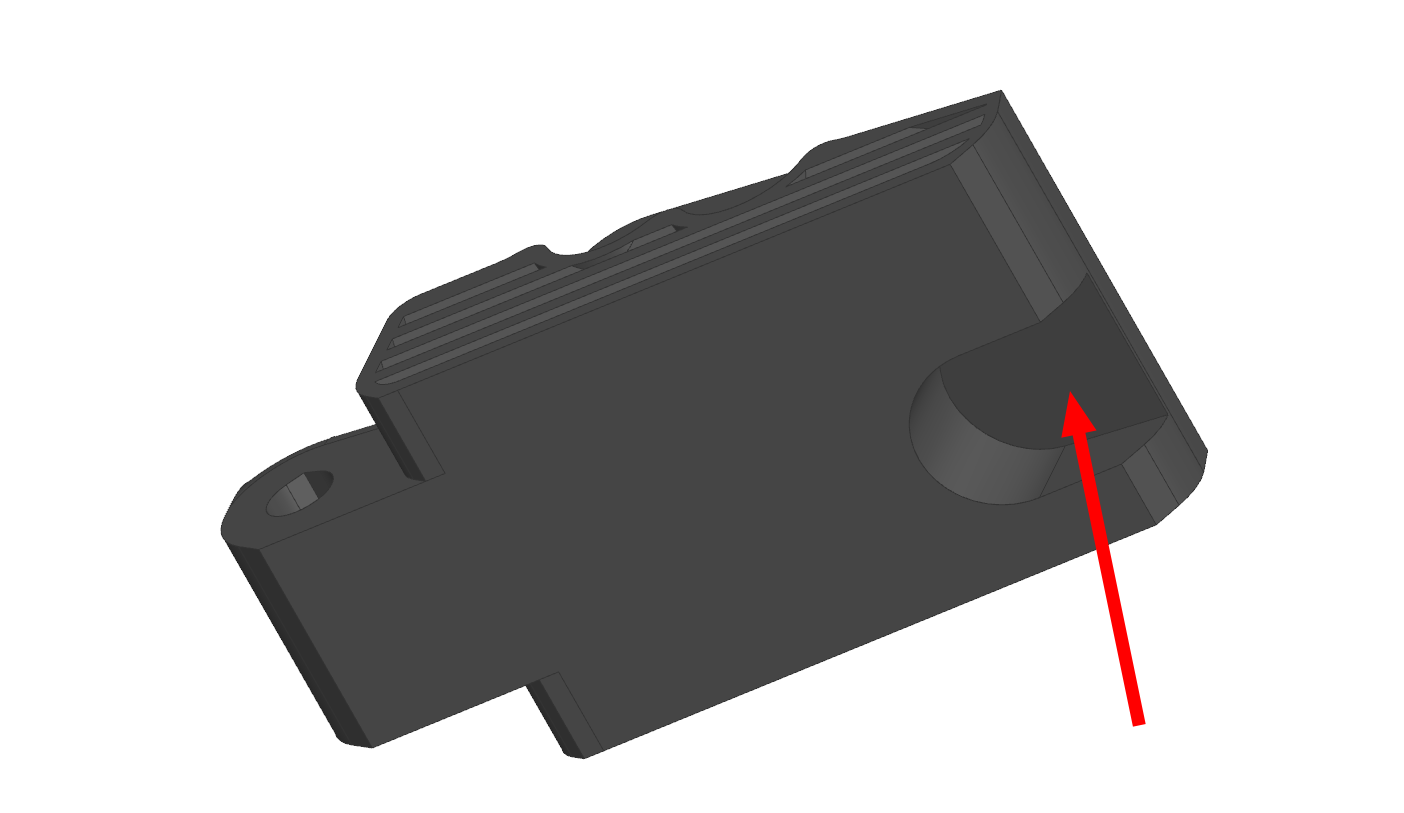

Удалите мембрану из отверстия (1) и небольшой выступ (2). В некоторых случаях выступ может не пропечататься из-за особенности печати мостами. В таком случае удалить нужно только мембрану.

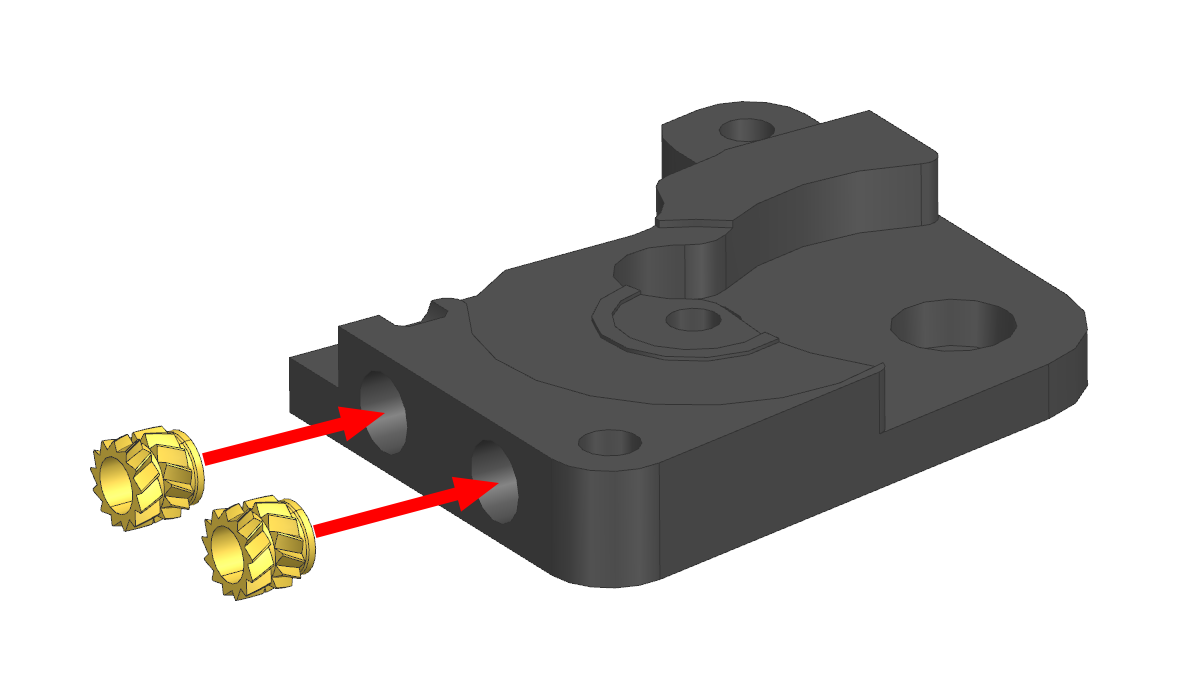

Вплавьте резьбовые втулки М3х4 в указанные отверстия. Если излишний пластик вызовет смещение плоскостей детали вовне, это смещение придётся удалить любым способом, например, срезать, спилить, или нагреть деталь и выправить её в нагретом виде.
Подготовка качалки
Удалите мембрану из указанного отверстия.
Сборка качалки

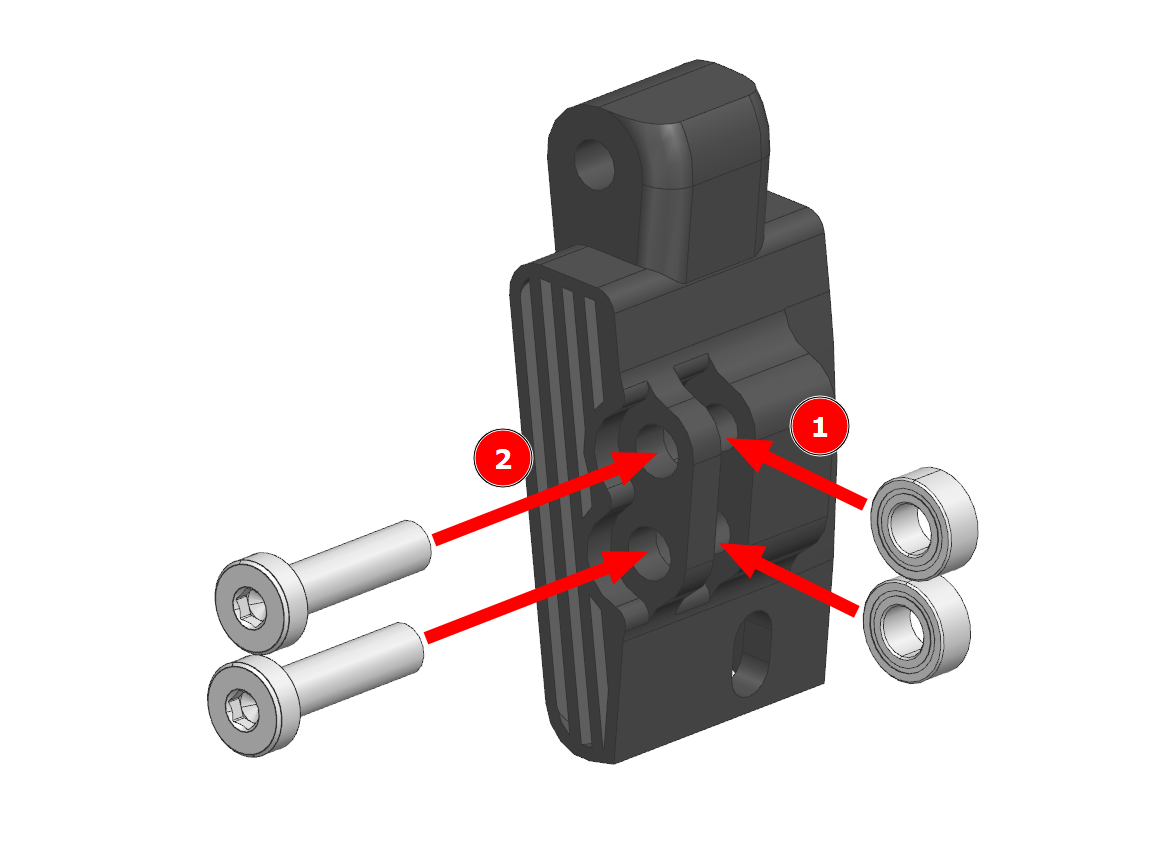

Установите два подшипника mr63 в углубления и зафиксируйте их винтами М3х12 с низкой цилиндрической или полукруглой головкой.
Сборка корпуса подающего механизма

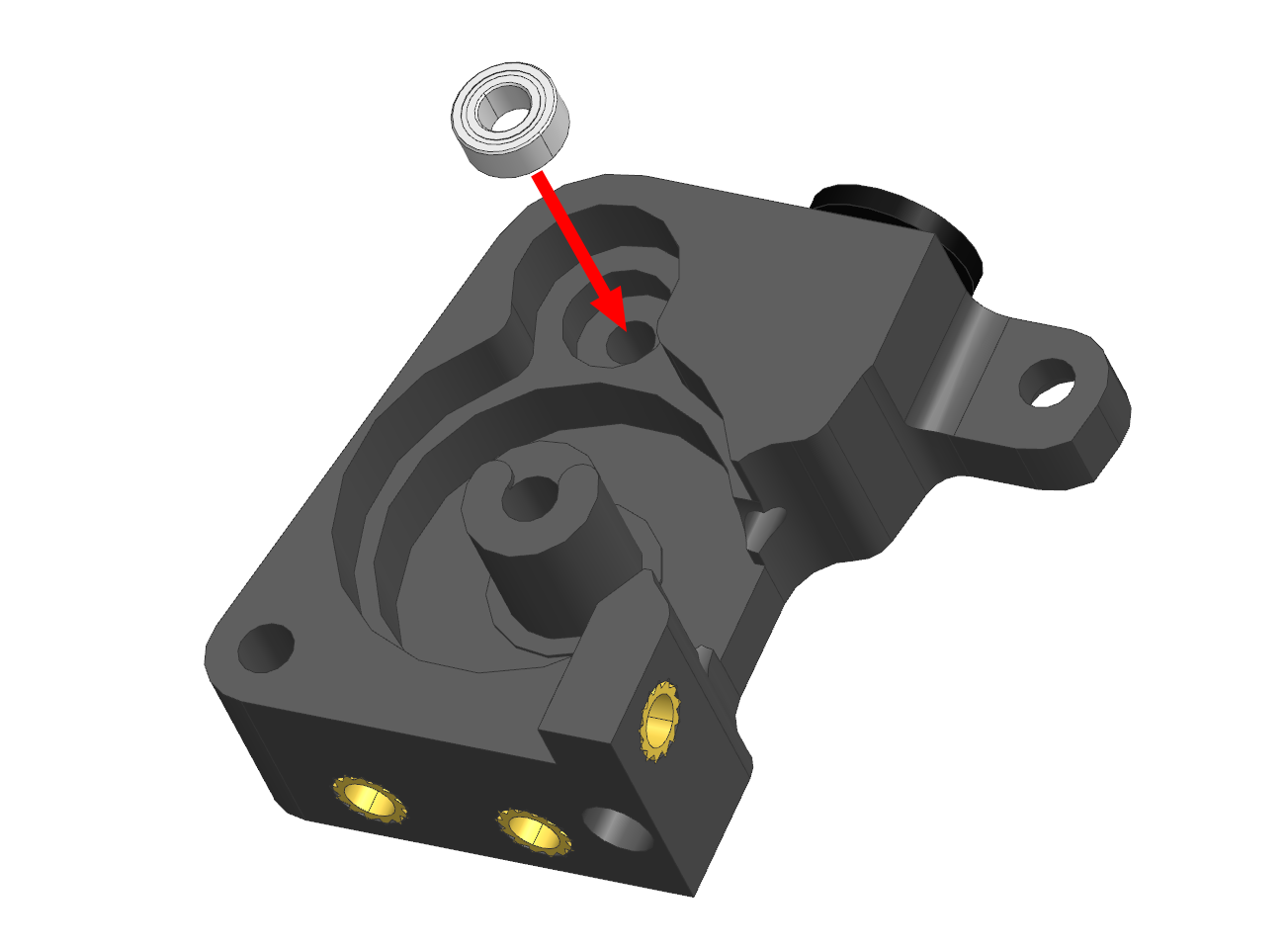

Установите подшипник mr63 в углубление в передней детали. Подшипник должен вставать плотно. Если будет сильный люфт, то может возникнуть сильный люфт в передачах подающего механизма и понизится точность его работы. Если отверстие под подшипник будет слишком маленьким, но вы всё равно с силой забьете его в это отверстие, то подшипник исказится и либо очень быстро выйдет из строя, либо будет заедать.
Установите подающее колесо в переднюю часть подающего механизма и проверьте насколько хорошо вращается.
- Если вращается легко, но не люфтит, то всё впорядке;
- Если вращается легко и сильно люфтит, то можно попробовать обернуть ось скотчем. Если и так не получается добиться отсутствия люфта или при этом, наоборот, начинает заедать, то лучше перепечатать подающий механизм с корректировками;
- Если не люфтит и вращается с небольшим усилием, то можно смазать ось и небольшой выступ на дне любой консистентной смазкой. Много смазки не нужно;
- Если вращается с очень большим усилием и смазка не помогает, то подающий механизм придётся перепечатать с корректировками.

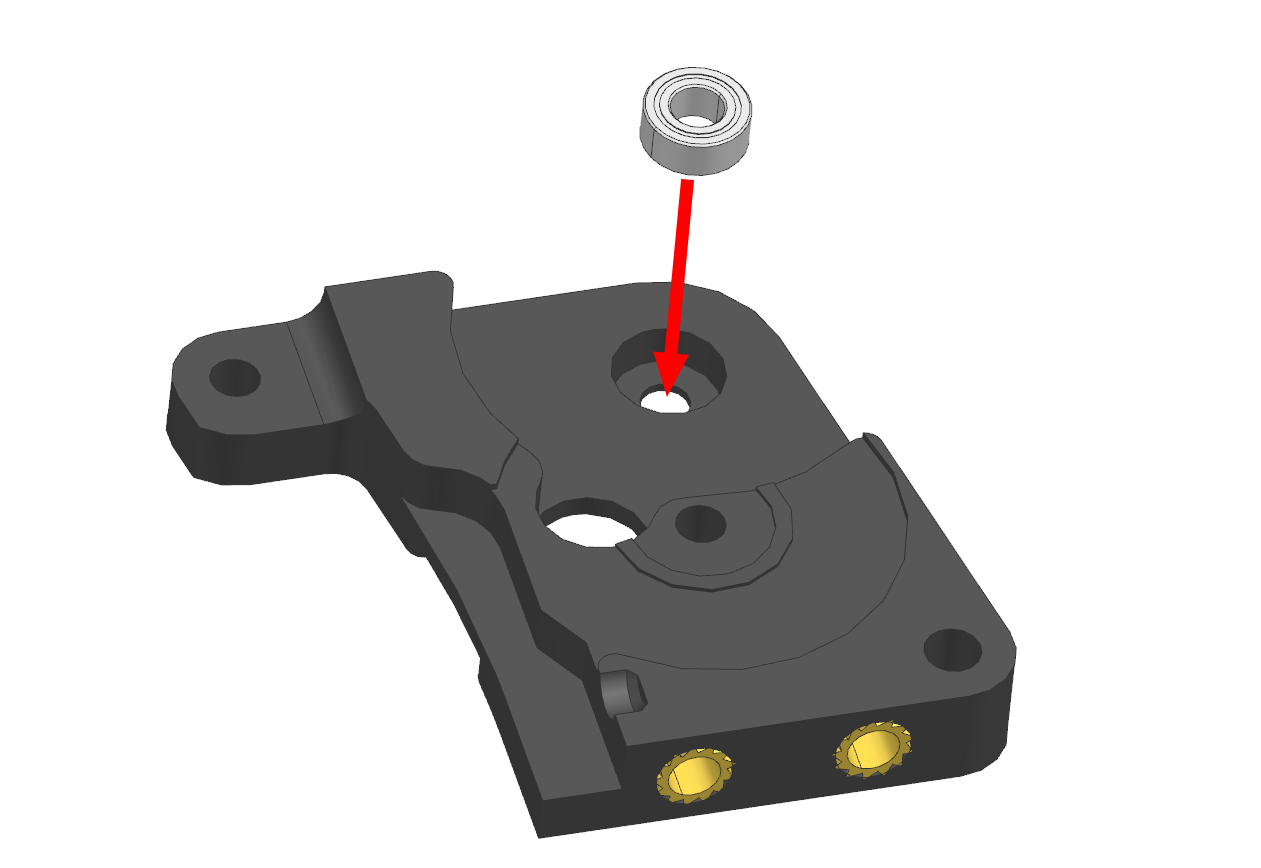

Установите подшипник mr63 в заднюю деталь так, как устанавливали в переднюю. Если решили использовать смазку, то не слишком обильно смажьте поверхность, которая будет соприкасаться с подающим колесом (утопленная поверхность посередине, включая выступ в виде полукольца).

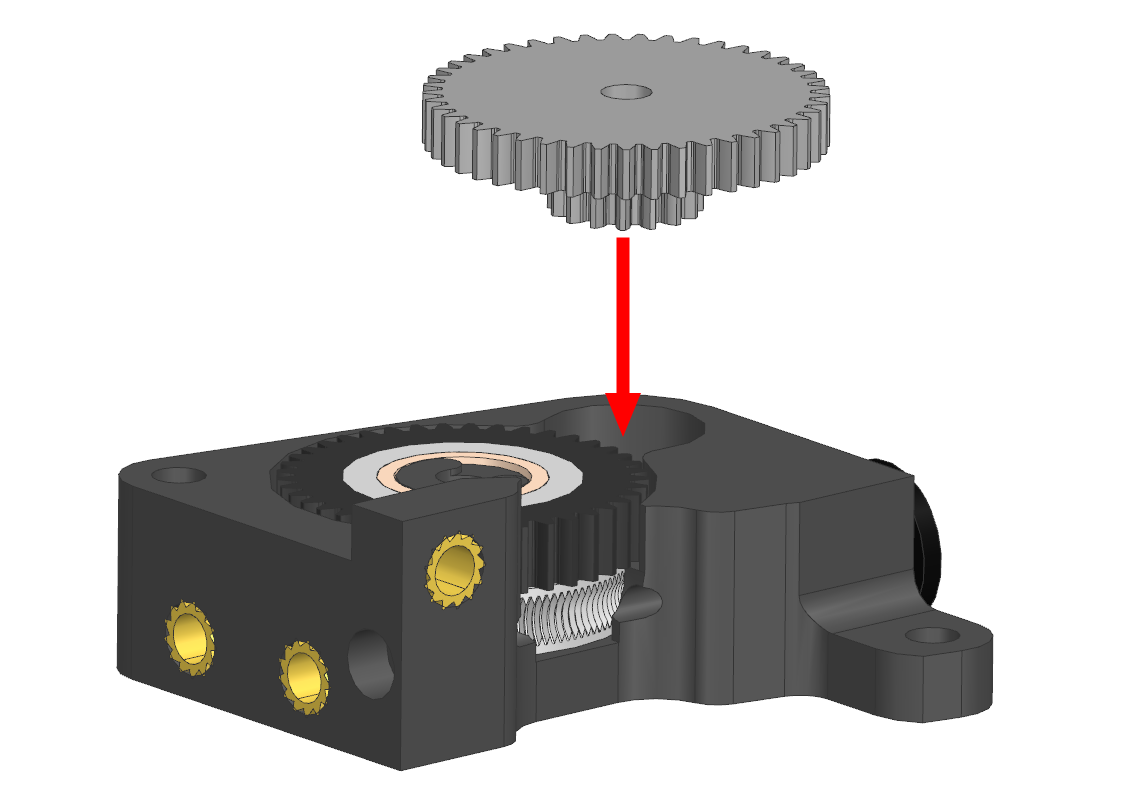

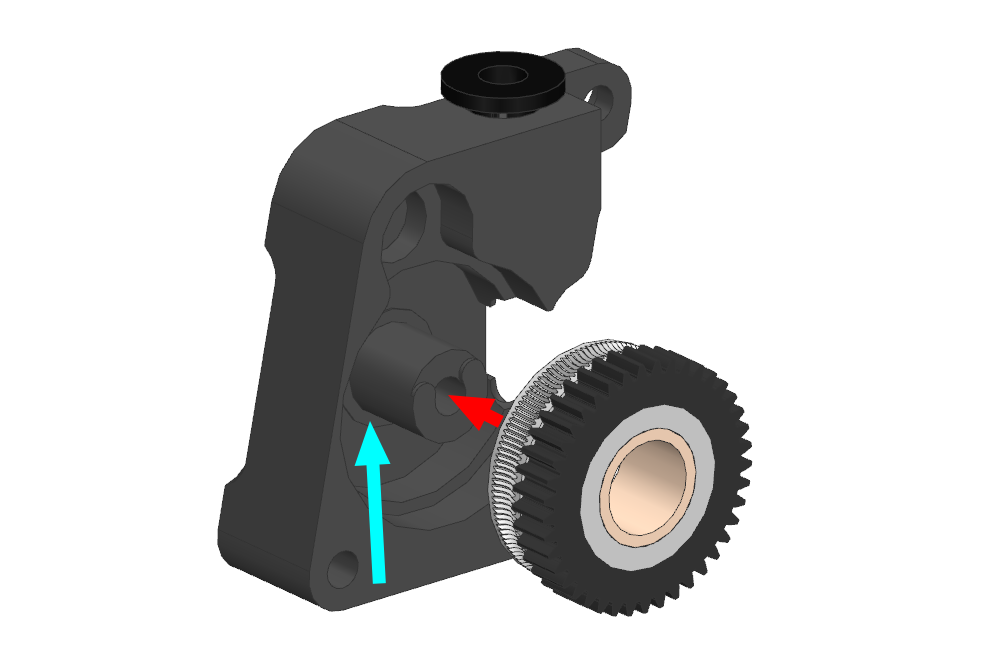

Установите шестерню редуктора.

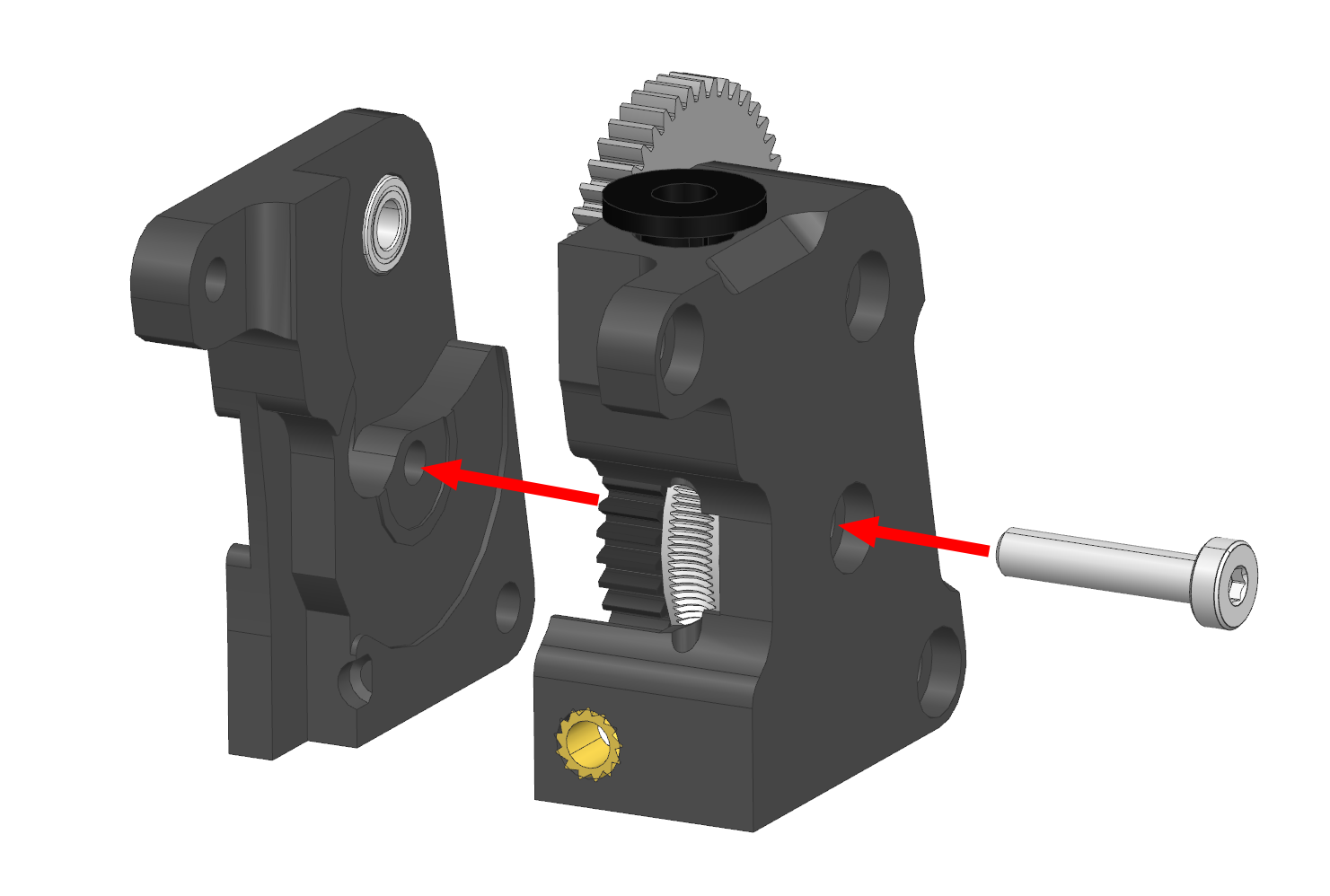

Совместите половинки подающего механизма и зафиксируйте их винтом М3х14 с низкой цилиндрической или полукруглой головкой.

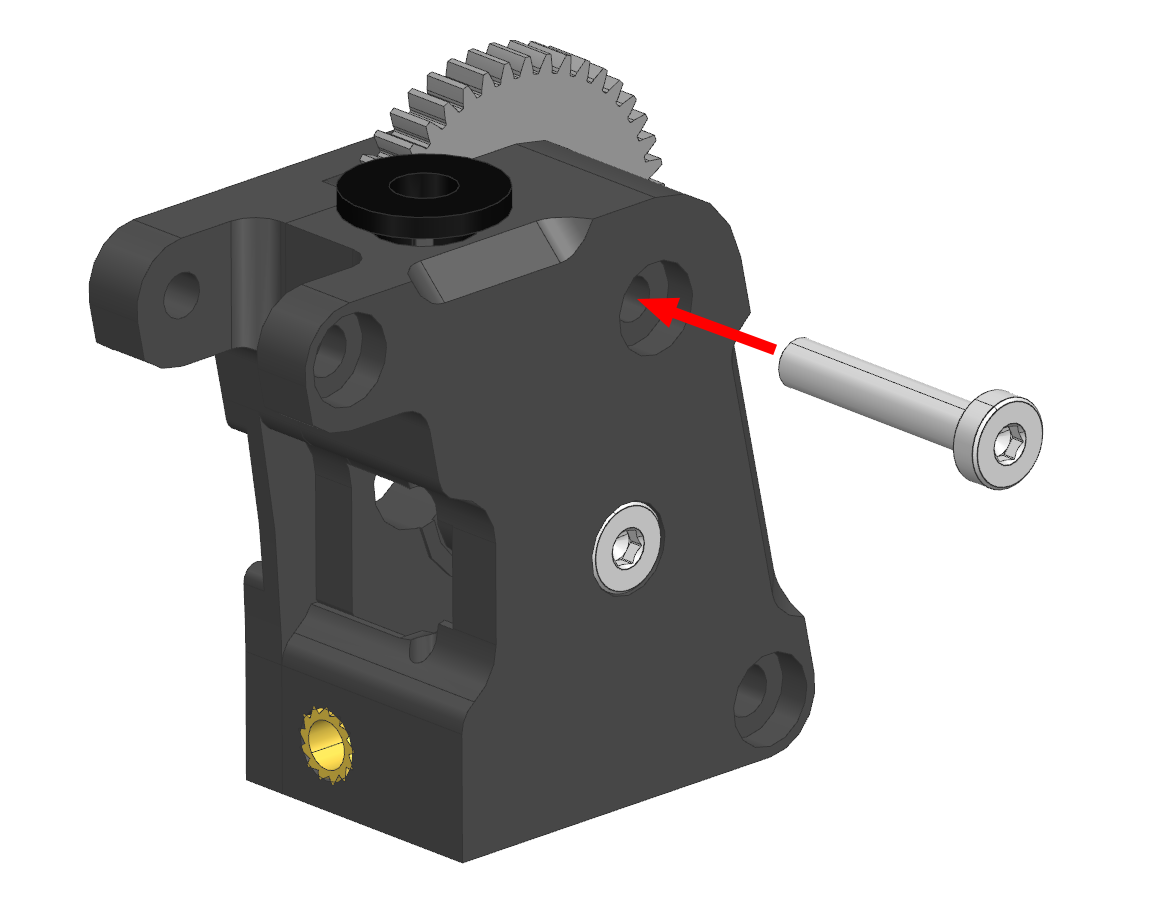

Установите винт М3х16 с низкой цилиндрической или полукруглой головкой в указанное отверстие.
Окончательная сборка подающего механизма

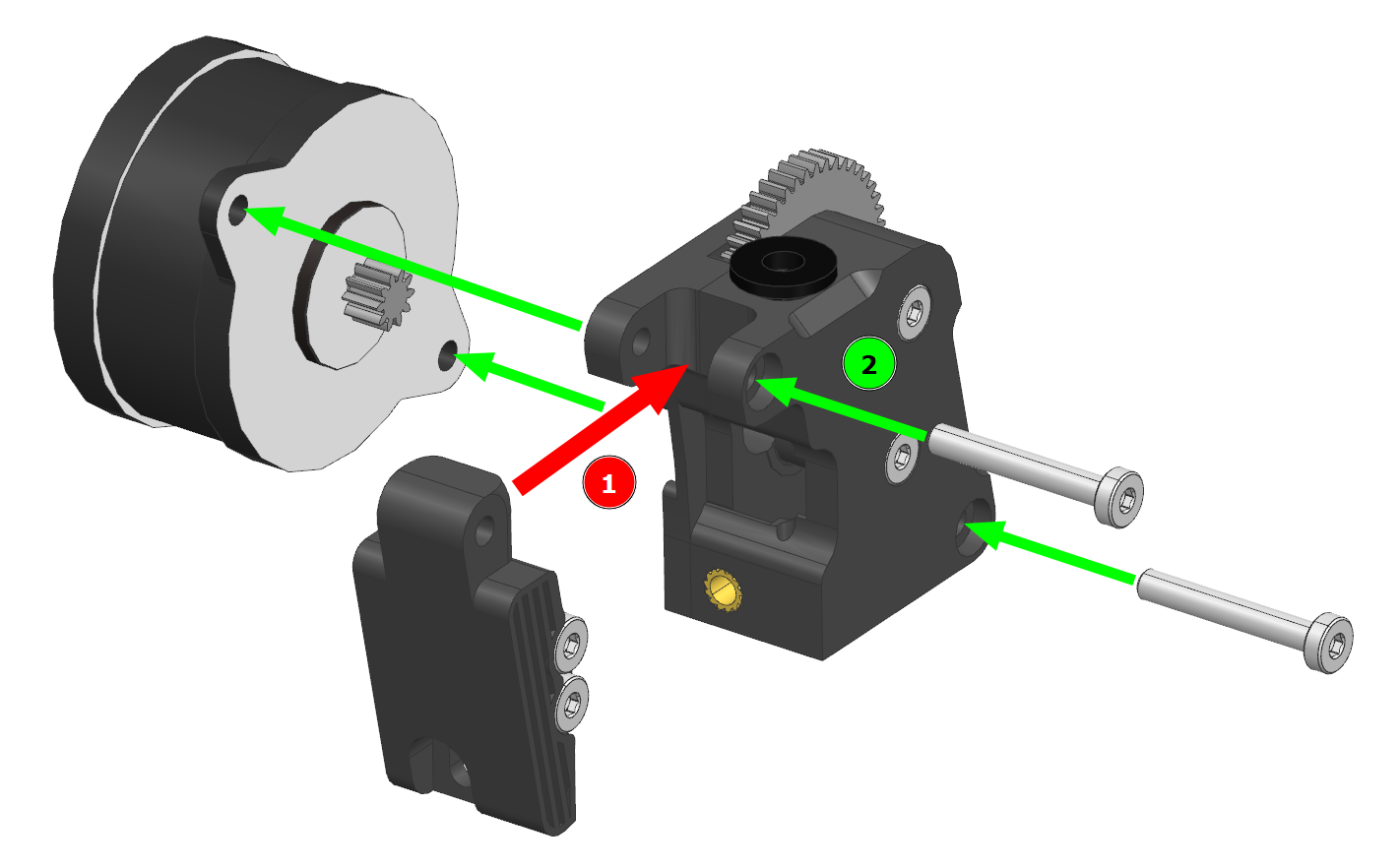

Установите качалку на место, после чего совместите подающий механизм с мотором и зафиксируйте его винтами М3х20 с низкой цилиндрической или полукруглой головкой.

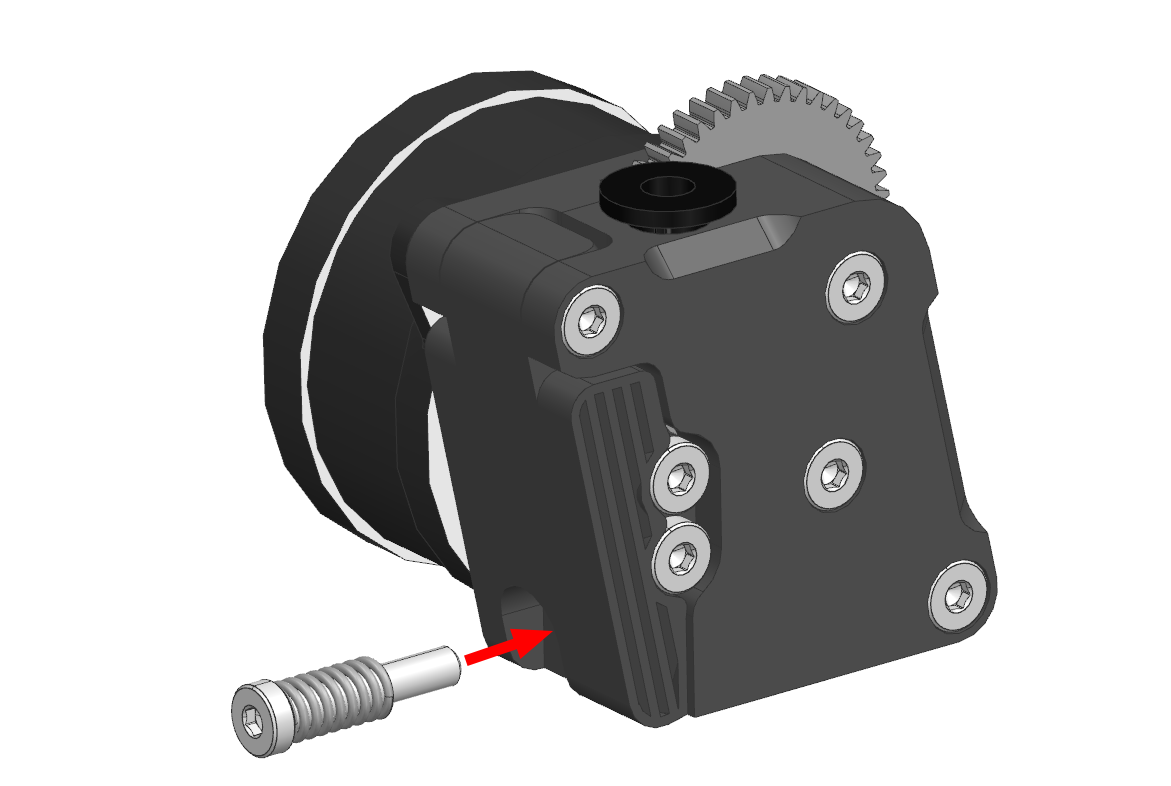

Установите винт с пружинкой в указанное отверстие. Если пружинка не торцована, то рекомендуется подложить под неё шайбу.
