Сборка и установка натяжителей ремней
Подготовка печатных деталей
Необходимые детали и материалы для них
| Наименование | Кол-во | Предпочтительный материал |
|---|---|---|
| Left belt tensioner base | 1 | Любой жесткий с термостойкостью >70°C |
| Right belt tensioner base | 1 | Любой жесткий с термостойкостью >70°C |
| Belt tensioner belt clamp | 2 | Любой жесткий с термостойкостью >70°C |
| Belt tensioner plunger | 2 | Любой жесткий с термостойкостью >70°C |
| Belt tensioner (roller) body | 2 | PETG, PA12, PA6, PA6 GF, PP GF |
| Belt tensioner (0.5XY) body | 2 | PETG, PA12, PA6, PA6 GF, PP GF |
| Belt tensioner (0.5XY) clamp | 2 | Любой жесткий с термостойкостью >70°C |
| Belt tensioner (0.5XY) plunger | 2 | Любой жесткий с термостойкостью >70°C |
| Belt tensioner knob | 4 | Любой жесткий |
| Belt tensioner knob cap | 4 | Любой жесткий |
Ориентация деталей и особенности печати

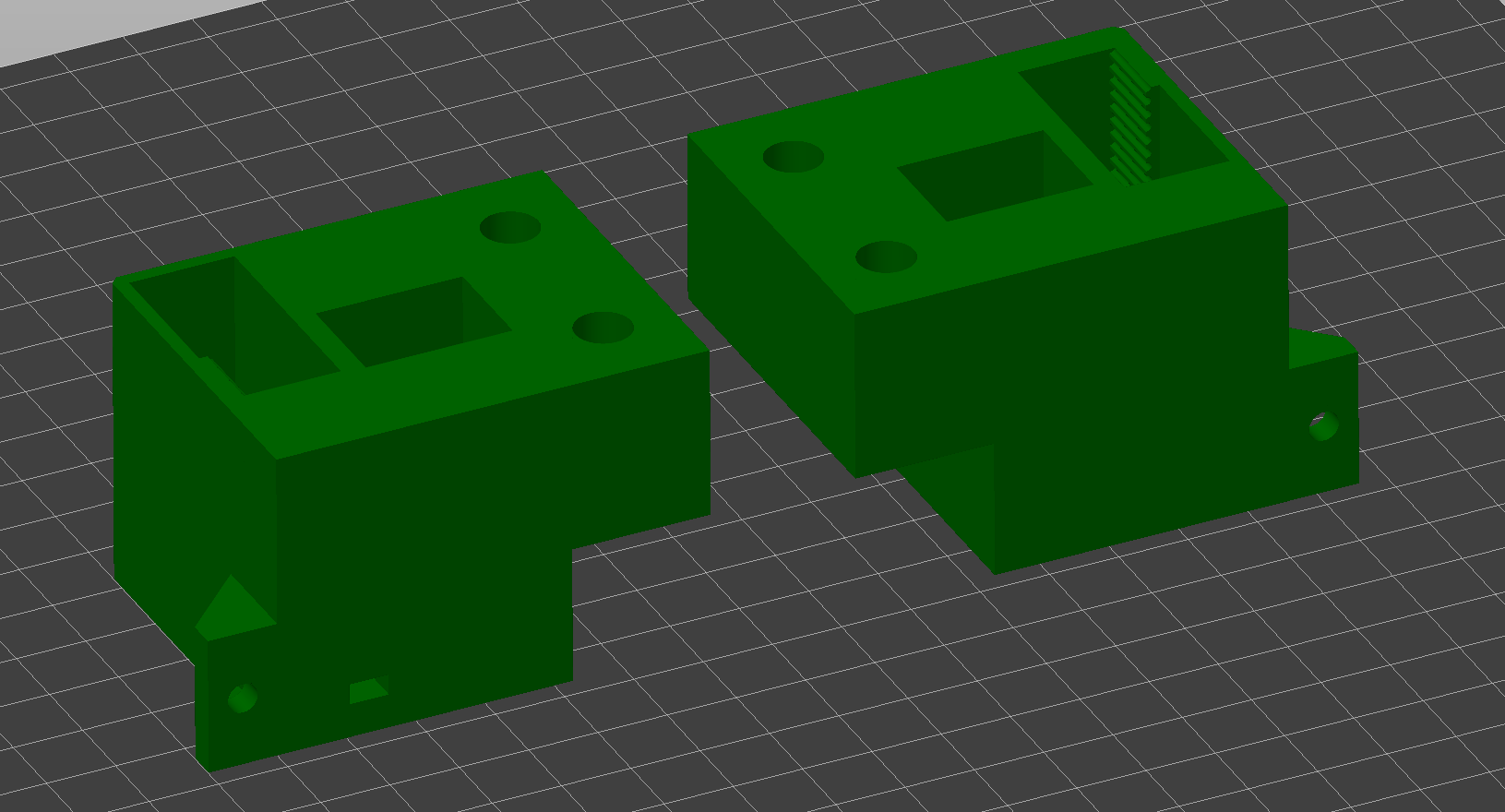

Детали * belt tensioner base печатаются в ориентации, указанной на изображении выше. При этом требуется использовать поддержки "от стола".
Эти две детали являются очень крупными, но при этом от них требуется высокая прочность и жесткость. Так что рекомендуется использовать более дешевые материалы для печати, например, PETG. При этом лучше поставить толщину периметров, дна и крышки >2мм и 100% заполнения.

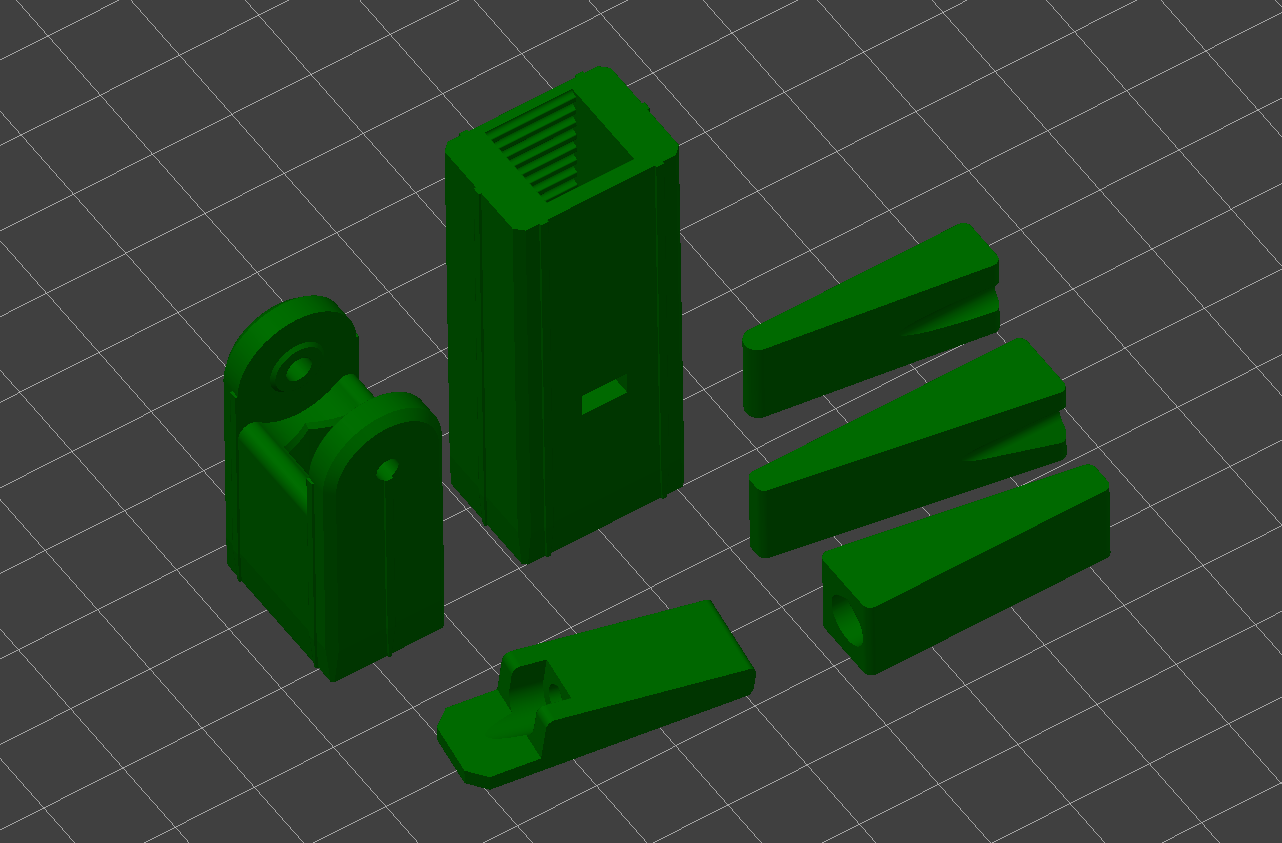

Остальные детали печатаются без поддержек в указанной ориентации. Требуется любой жесткий и хорошо спекающийся материал. Периметры 2-3мм, 100% заполнения.
Установка корпусов натяжителей
Для облегчения установки рекомендуется положить принтер на переднюю панель. Не забудьте поставить временные упоры для рельс, чтобы каретки не соскочили.
Установка левого корпуса натяжителей

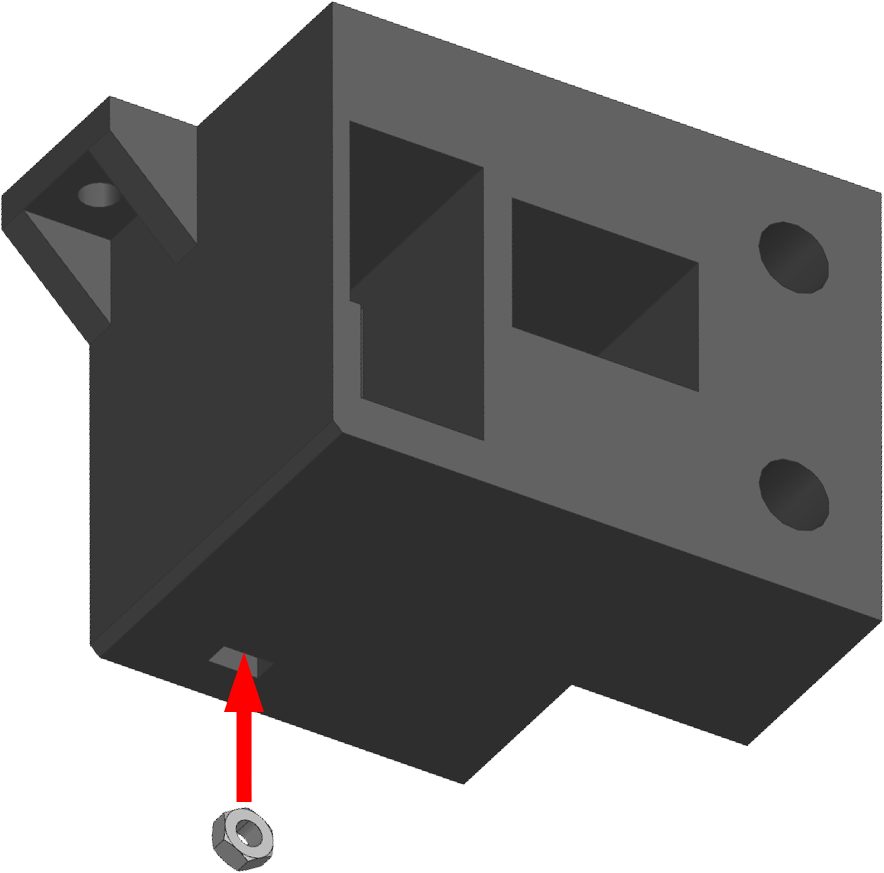

Установите гайку М3 в углубление в нижней части Left belt tensioner base и продвиньте её до конца. Если она плохо держится, то лучше будет закрепить её каплей клея или чем-нибудь подобным.

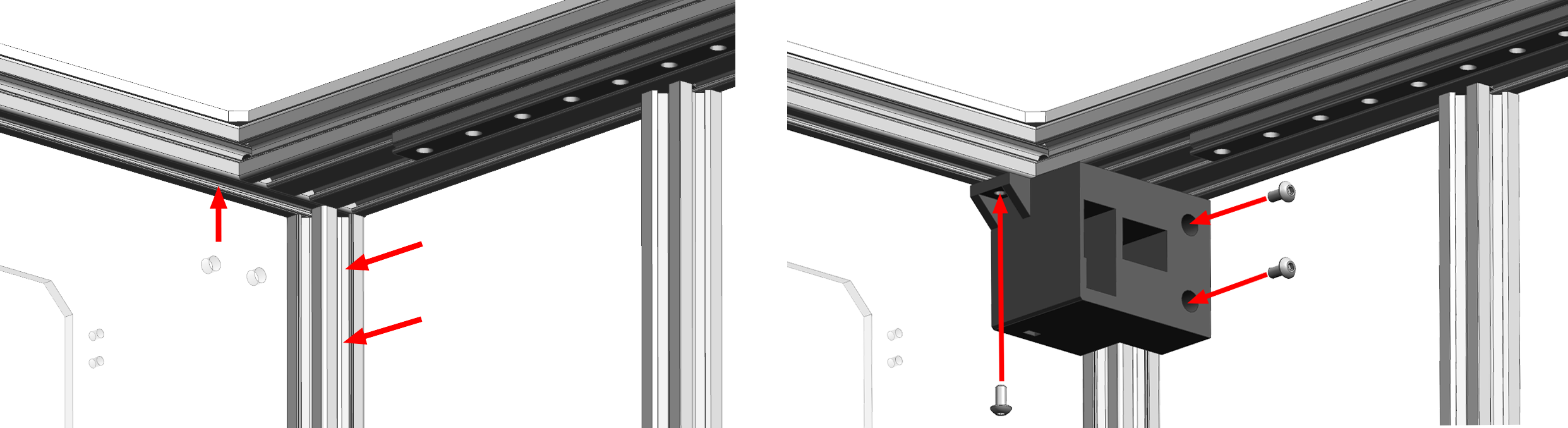

- Заложите в указанные пазы пазовые гайки М4. В нижний паз поперечной балки закладывается 1 гайка, в вертикальную стойку 2 гайки;
- Установите корпус натяжителей на место и зафиксируйте винтами М4x8.
Установка правого корпуса натяжителей
Установка правого корпуса натяжителей происходит аналогично установке левого, но зеркально. Главное - не забыть заложить гайку М3 заранее, так как доступ к ней потеряется.
Сборка ползунов натяжителей
Сборка ползуна с роликом

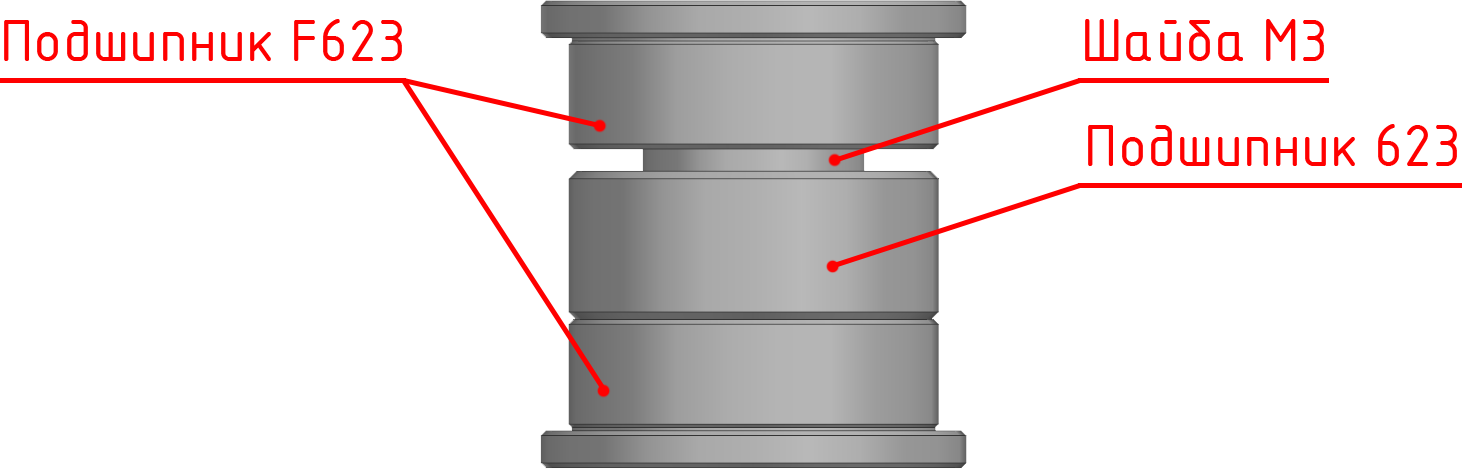

Ролик собирается из 2 подшипников F623, одного 623 и одной шайбы М3. Для удобства установки, можно предварительно собрать ролик и обернуть его полоской скотча. После сборки скотч надо будет снять.

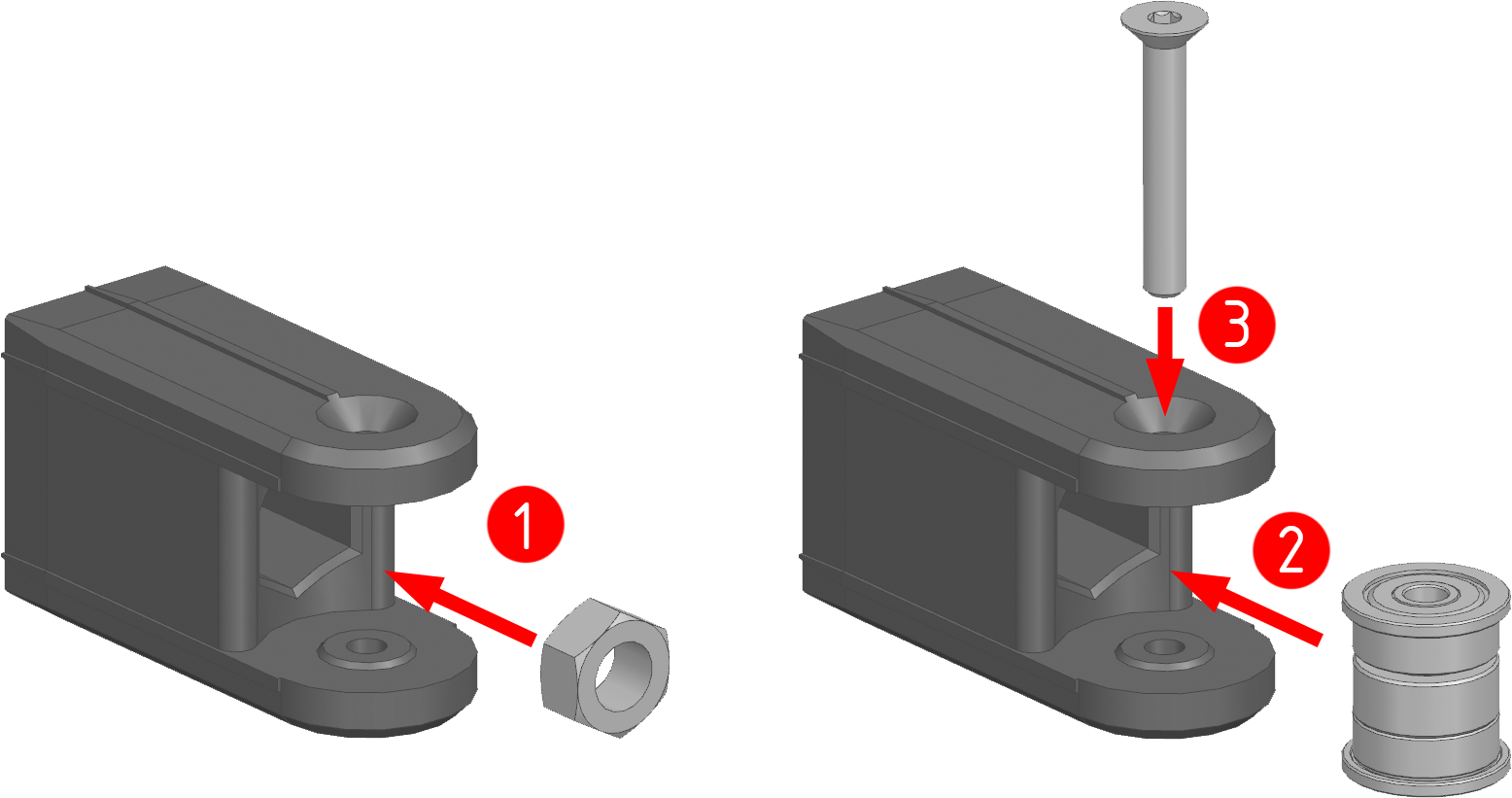

- Установите гайку М5 в паз. Для надёжности лучше будет вклеить её;
- Установите ролик в корпус ползуна;
- Закрепите винтом М3x20 с потайной головкой.
Сборка ползуна с фиксированным креплением ремня

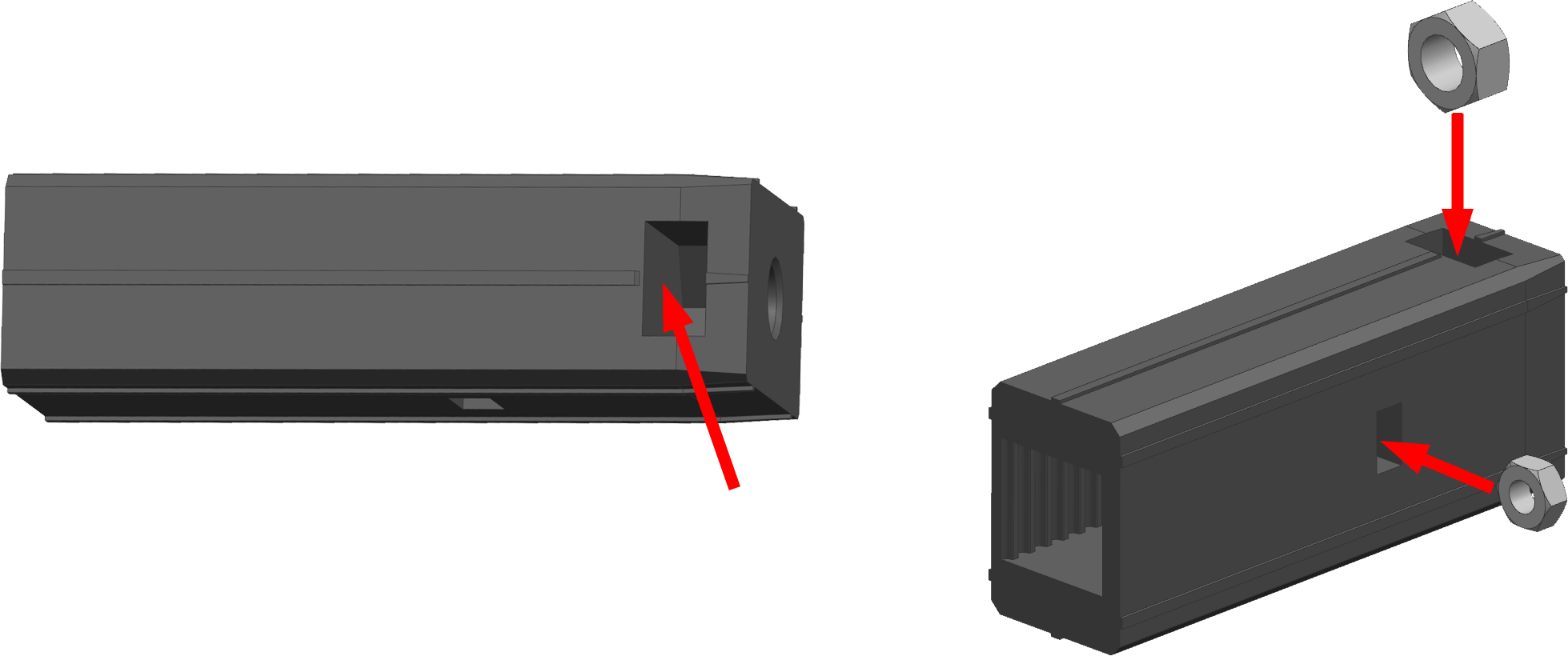

- В детали Belt tensioner (0.5XY) body необходимо будет удалить мембраны в отверстиях под гайки. Проще всего удалить их сверлами D3 и D5 соответственно;
- Установите гайки М3 и М5 в соответствующие углубления и, если они там плохо держатся, закрепите на клей.

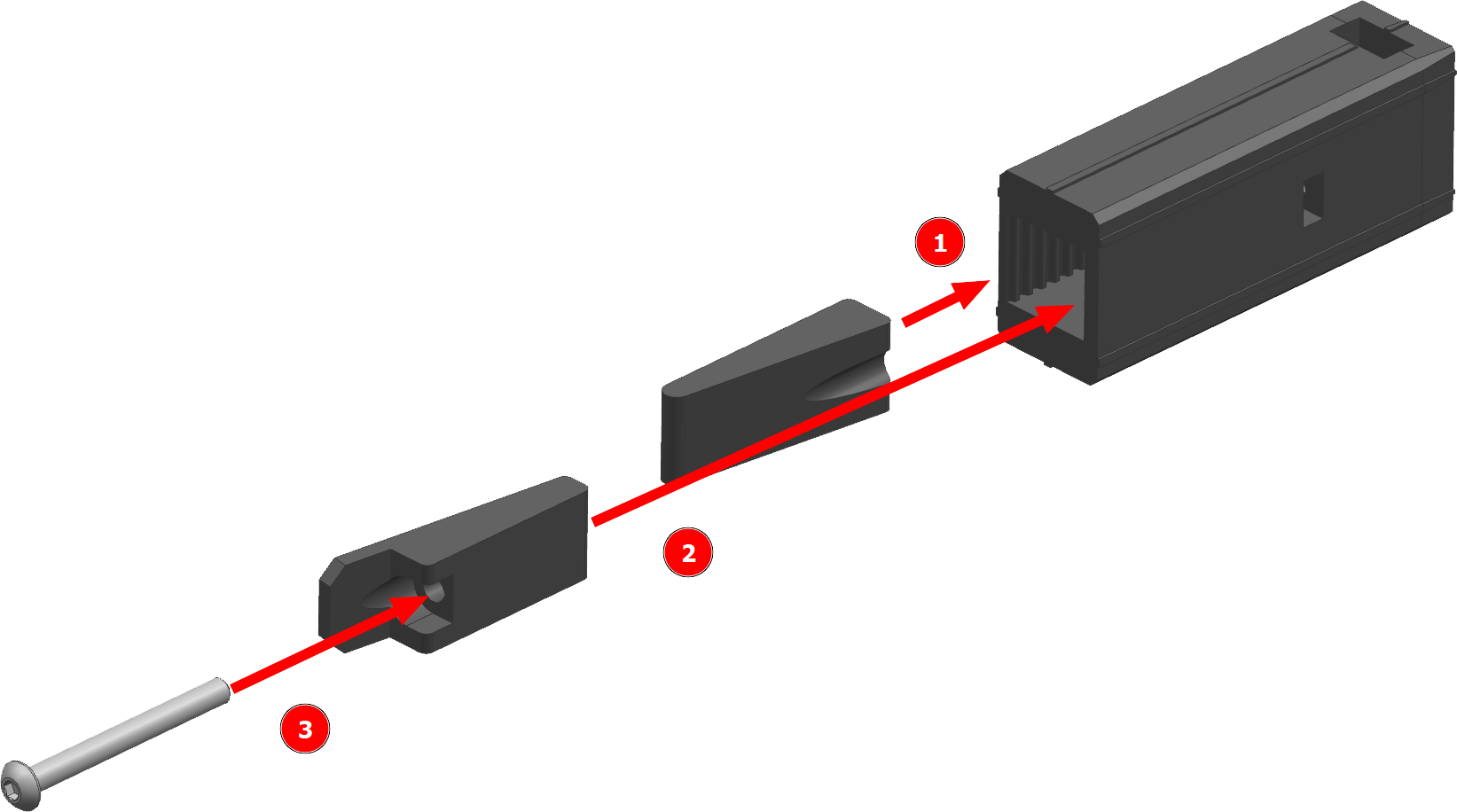

- Заложите деталь
clampвырезом от зубчатой части; - Заложите деталь
plungerязычком к зубчатой части; - Наживите винтом М3x30. Затягивать без ремня смысла нет.
Сборка винтов натяжителей

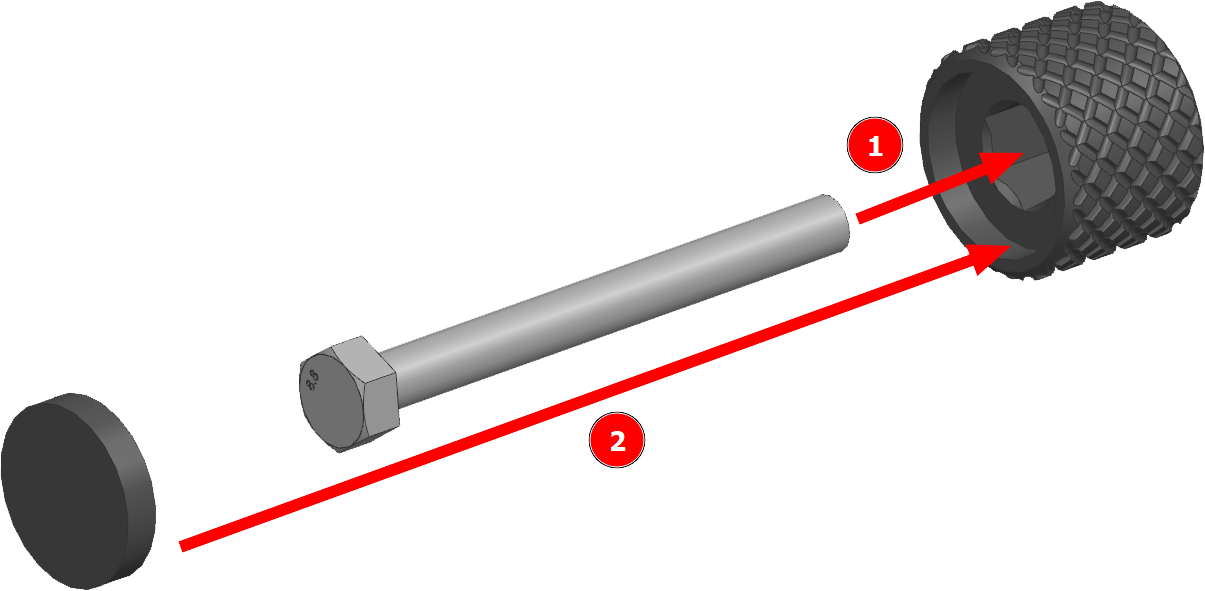

- Вставьте болт М5x50 в деталь
Belt tensioner knob. Для надёжности лучше всего будет приклеить его; - Приклейте колпачок.
Окончательная сборка
Окончательная сборка натяжителей осуществляется одновременно с установкой ремня.
