Сборка портала

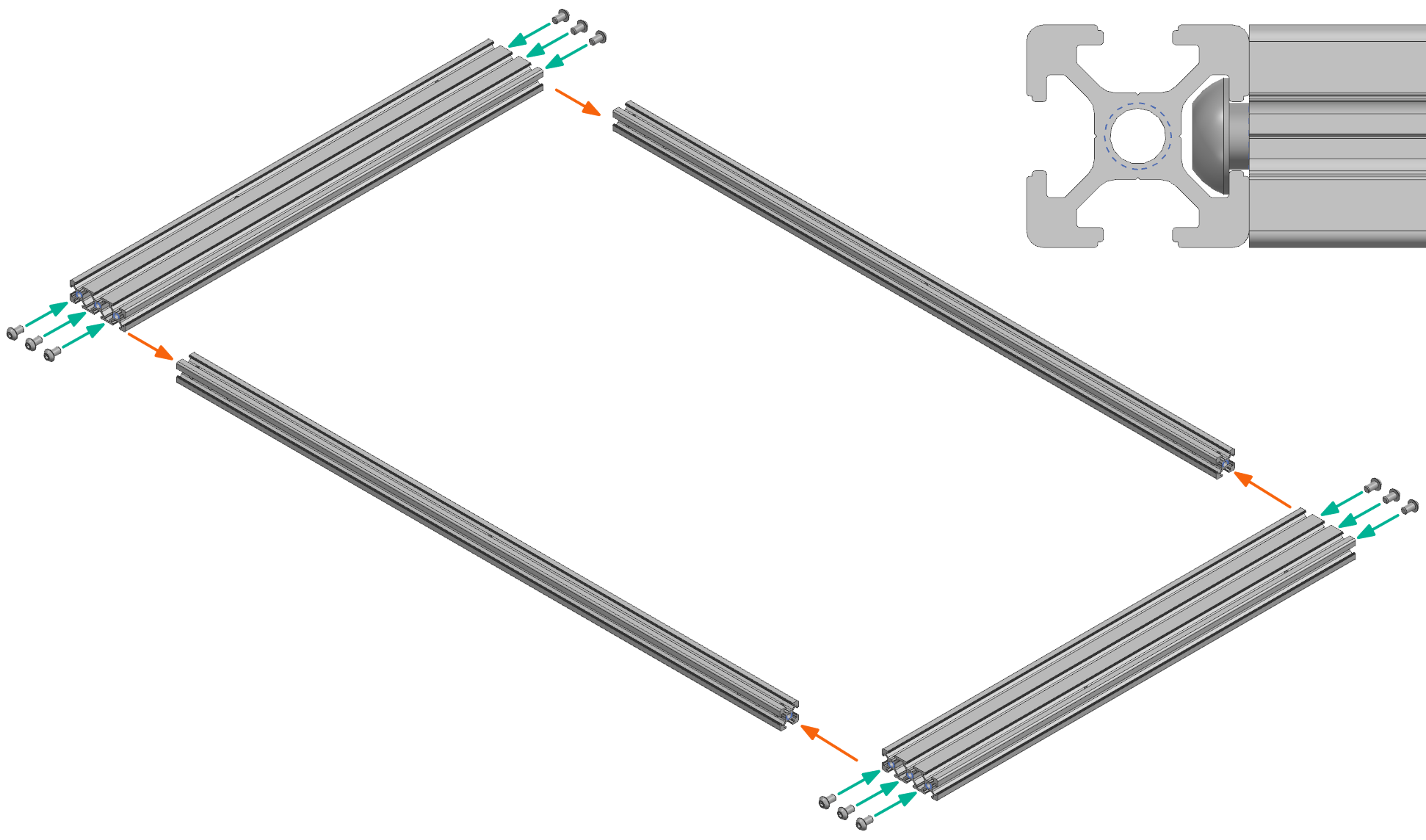

Рама портала

  1. Закрутите винты M6x10 с полукруглой головкой в торцы продольных профилей портала. Оставьте около 2-3 мм между головкой винта и торцом профиля;
  2. Соберите портал. Перед финальной протяжкой винтов убедитесь, что портал ровный и его диагонали равны.

Вспомогательный профиль

  1. Заложите пазовые гайки M4 в профили портала;
  2. Установите V9-171 и прикрутите винтами M4x8 с полукруглой головкой;
  3. Заложите пазовые гайки во вспомогательный профиль портала;
  4. Установите вспомогательную балку портала и закрепите её винтами M4x8.

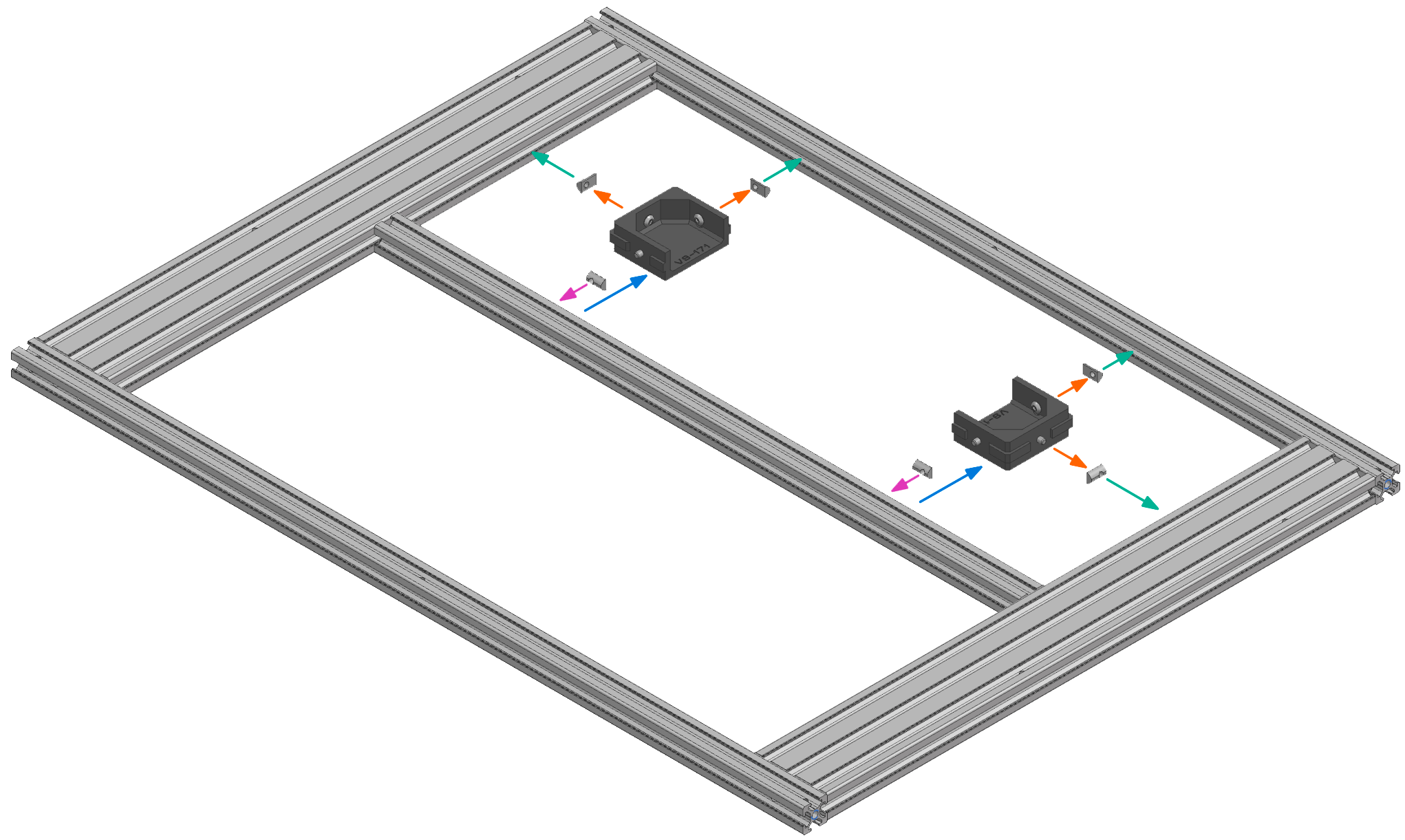

Корпусы натяжителей ремней

  1. Заложите пазовые гайки M4 в профили портала;
  2. Прикрутите корпуса натяжителей ремней (V9-141 и V9-151) с помощью винтов M4x8 с полукруглой головкой.

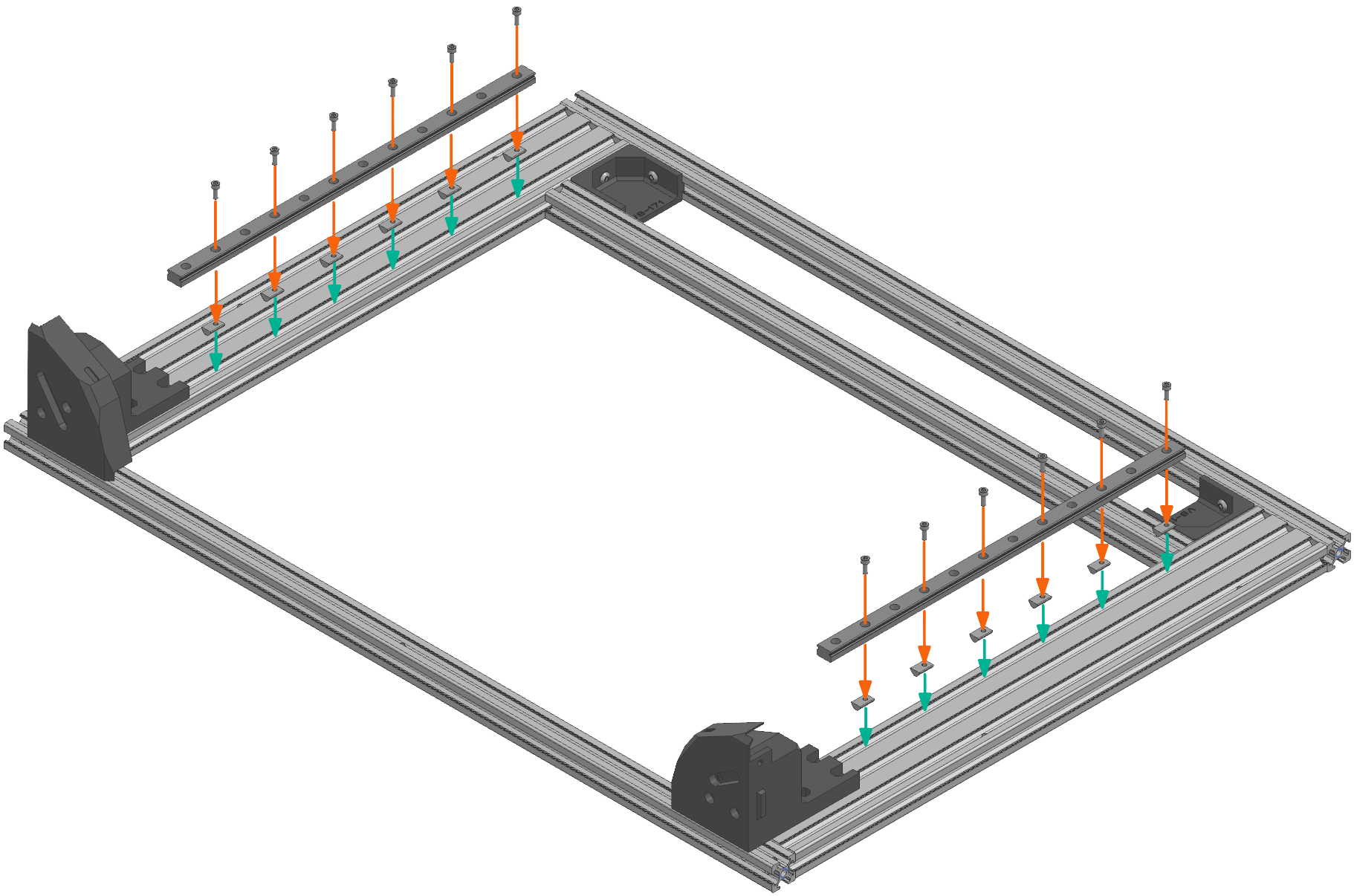

Рельсы Y

  1. Заложите пазовые гайки M3 в продольные профили портала;
  2. Закрепите рельсы винтами M3x8 с цилиндрической головкой. Протягивать винты на этом этапе не нужно.

Каретки рельс Y

  1. Установите каретки рельс оси Y на рельсы.

Приводы XY / WY

Приводы осей XY V9-120 и WY V9-130 конструктивно очень близки друг к другу, поэтому собираются аналогично.

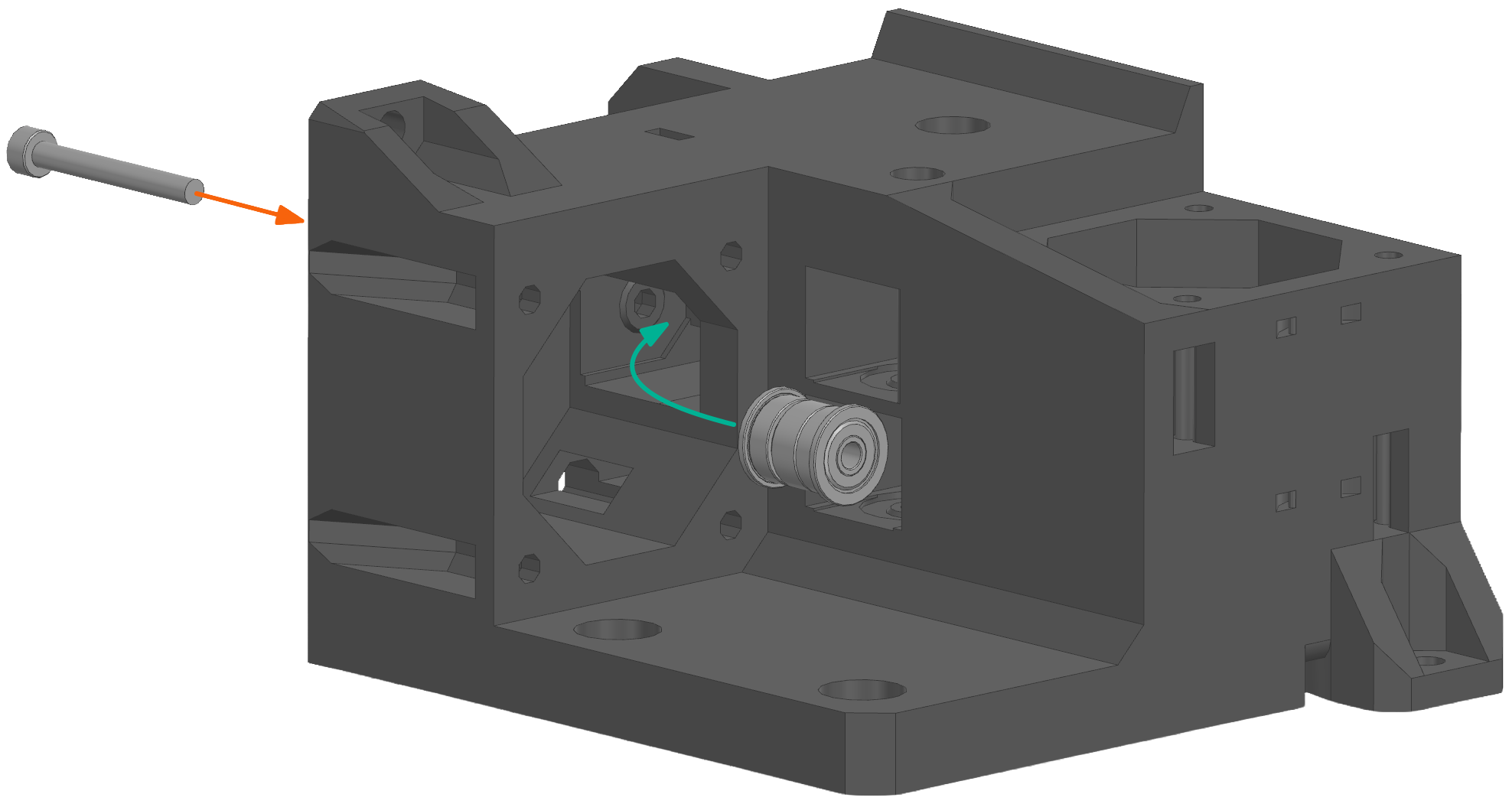

Ролик Y

  1. Установите ролик на место;
  2. Закрепите винтом M3x25 с цилиндрической головкой.

Ролик состоит из F623 - шайба М3 - 623 - F623

Удобнее всего ролик перед установкой обмотать кусочком скотча/изоленты, а после установки снять

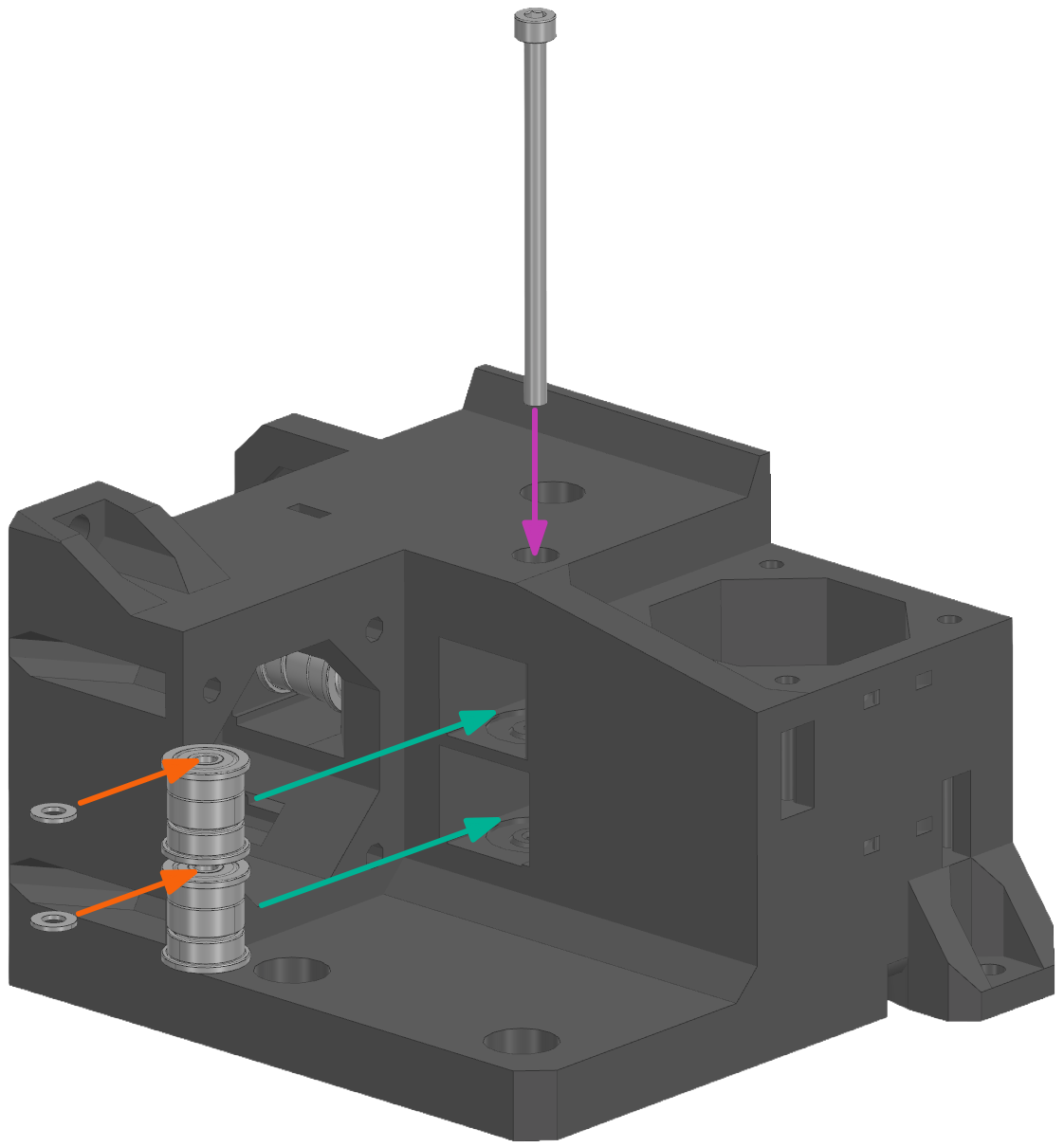

Ролики XW

  1. Установите ролики на место;
  2. Установите по одной дополнительной шайбе М3 как показано на изображении;
  3. Закрепите винтом M3x50 с цилиндрической головкой.

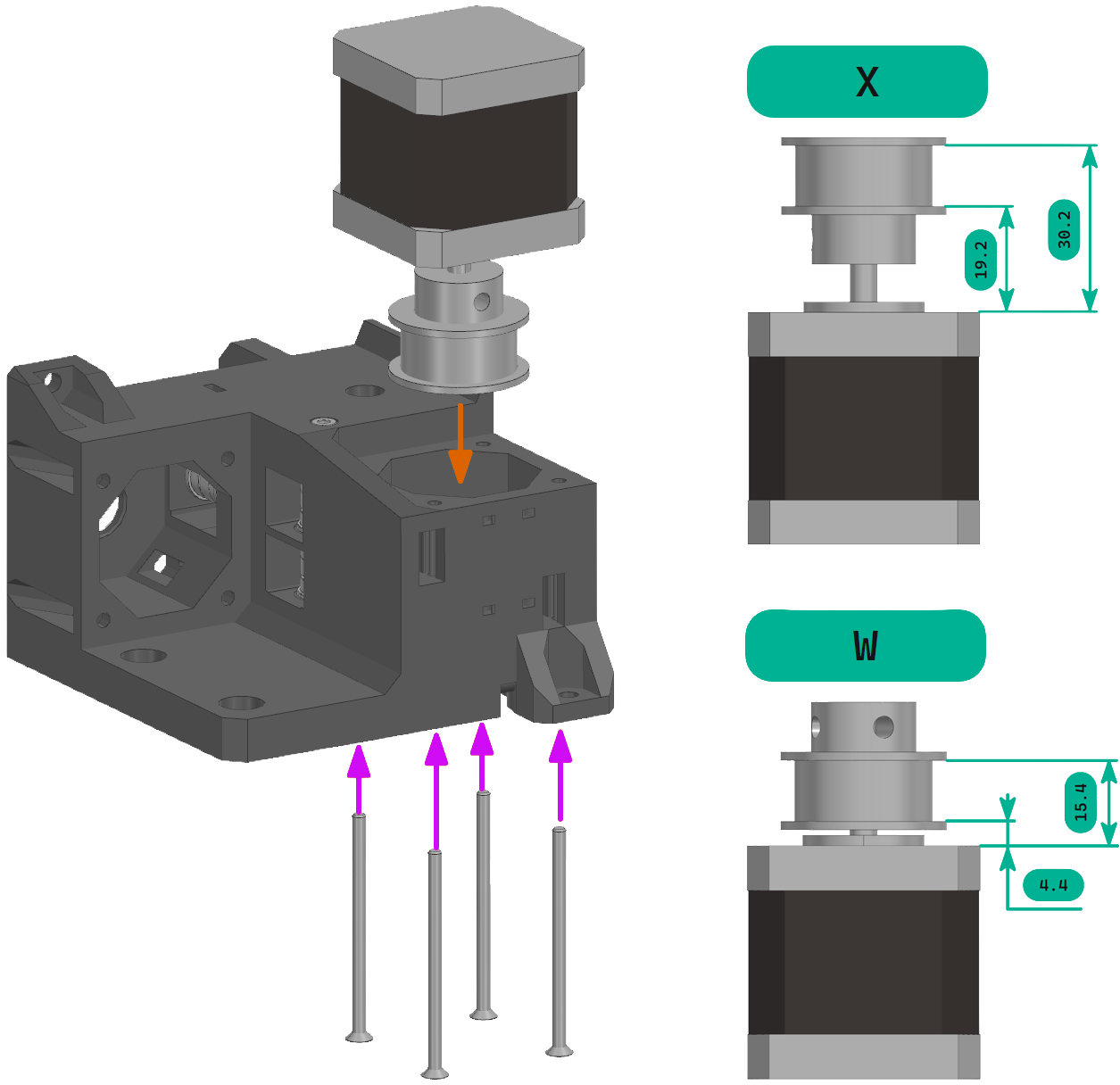

Мотор X / W

  1. Установите шкив на мотор;
  2. Установите мотор в привод. Разъём должен смотреть в сторону отверстий для стяжек;
  3. Закрепите винтами M3x50 с потайной головкой.

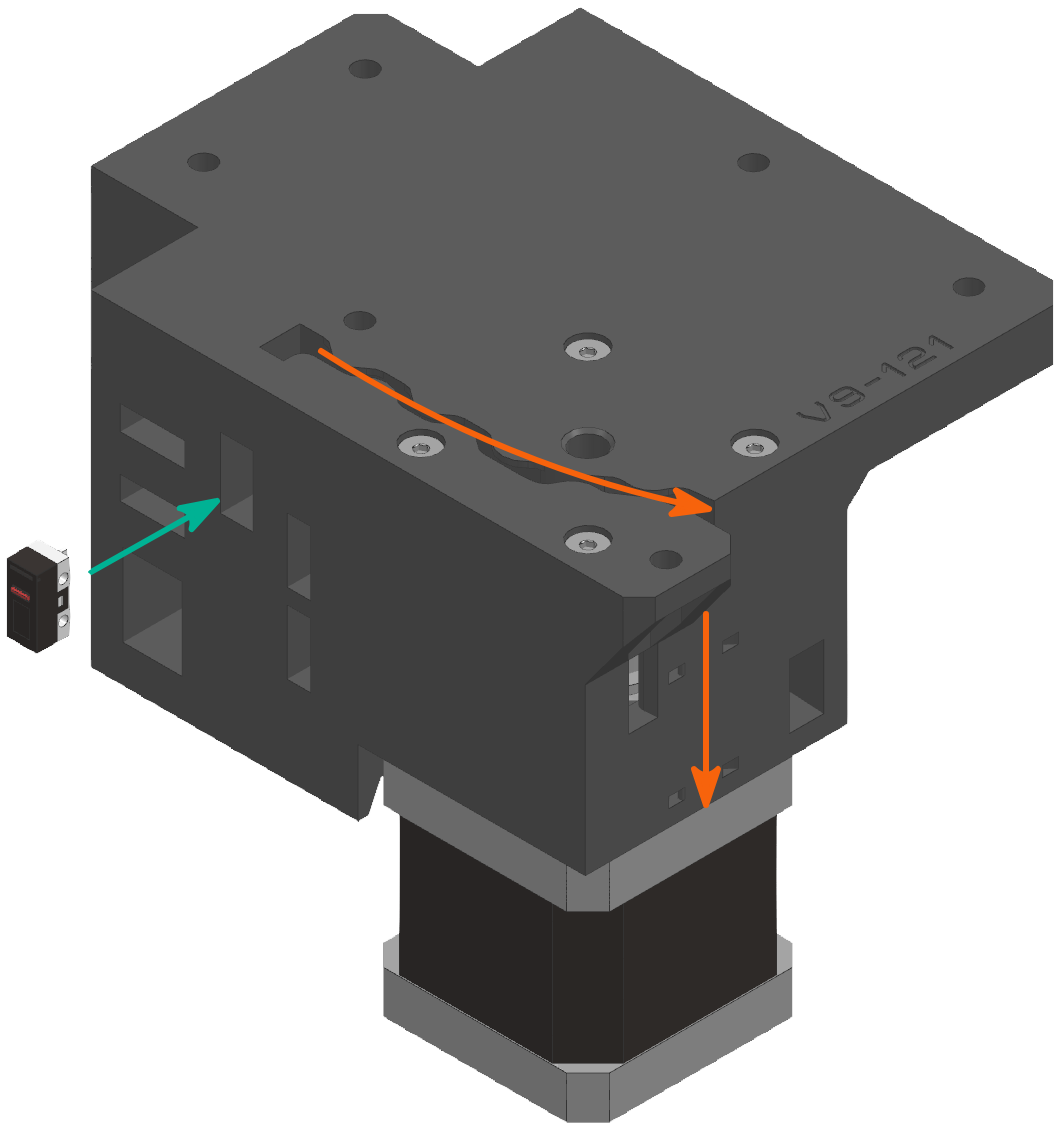

Концевик X / W

  1. Припаяйте провода к крайним пинам концевика, после чего установите в углубление под него;
  2. Проложите провода как показано на изображении.

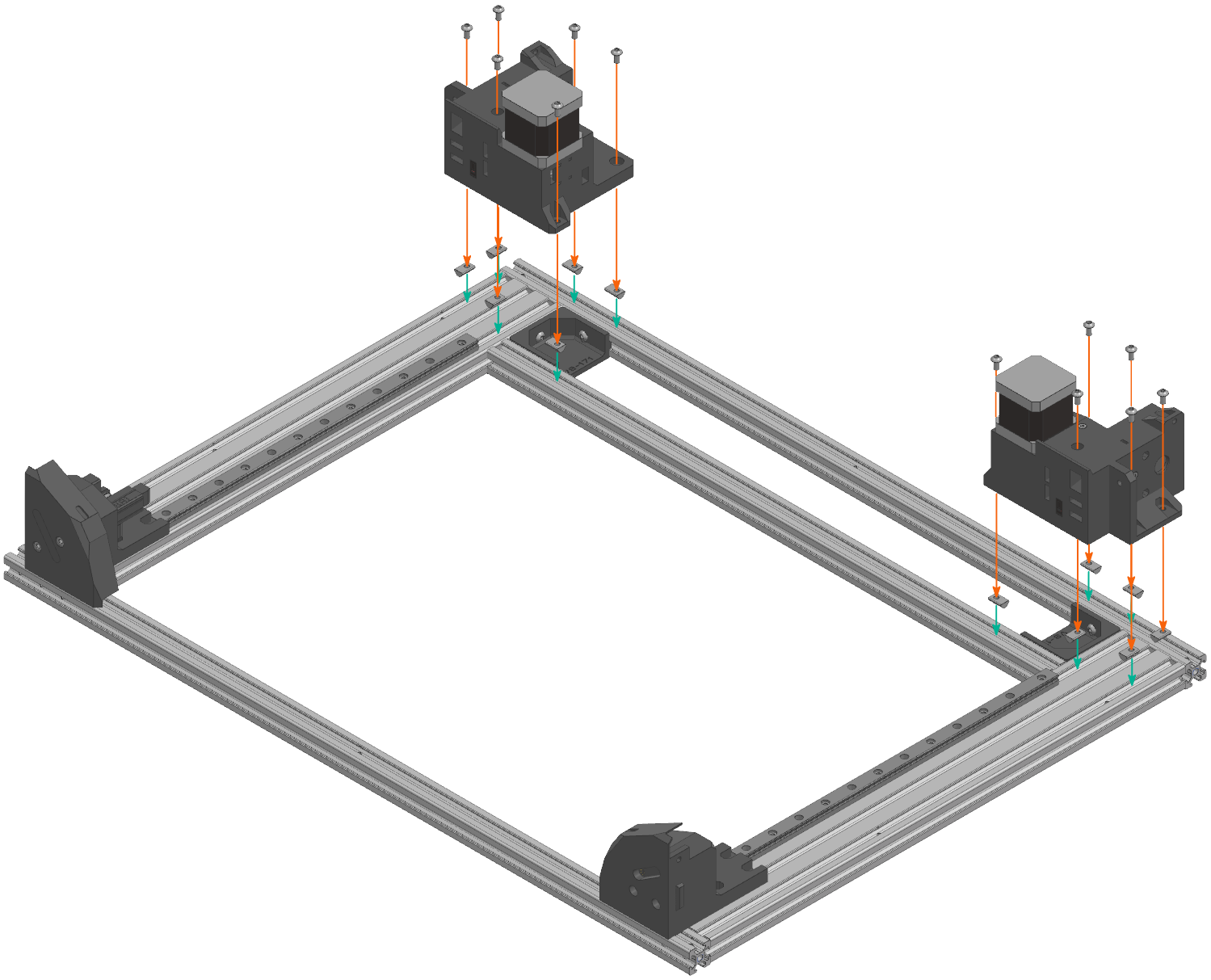

Установка на портал

  1. Заложите пазовые гайки M4 в профили портала;
  2. Установите приводы V9-121 и V9-131 на место и закрепите их винтами M4x8 с полукруглой головкой.

Балка X

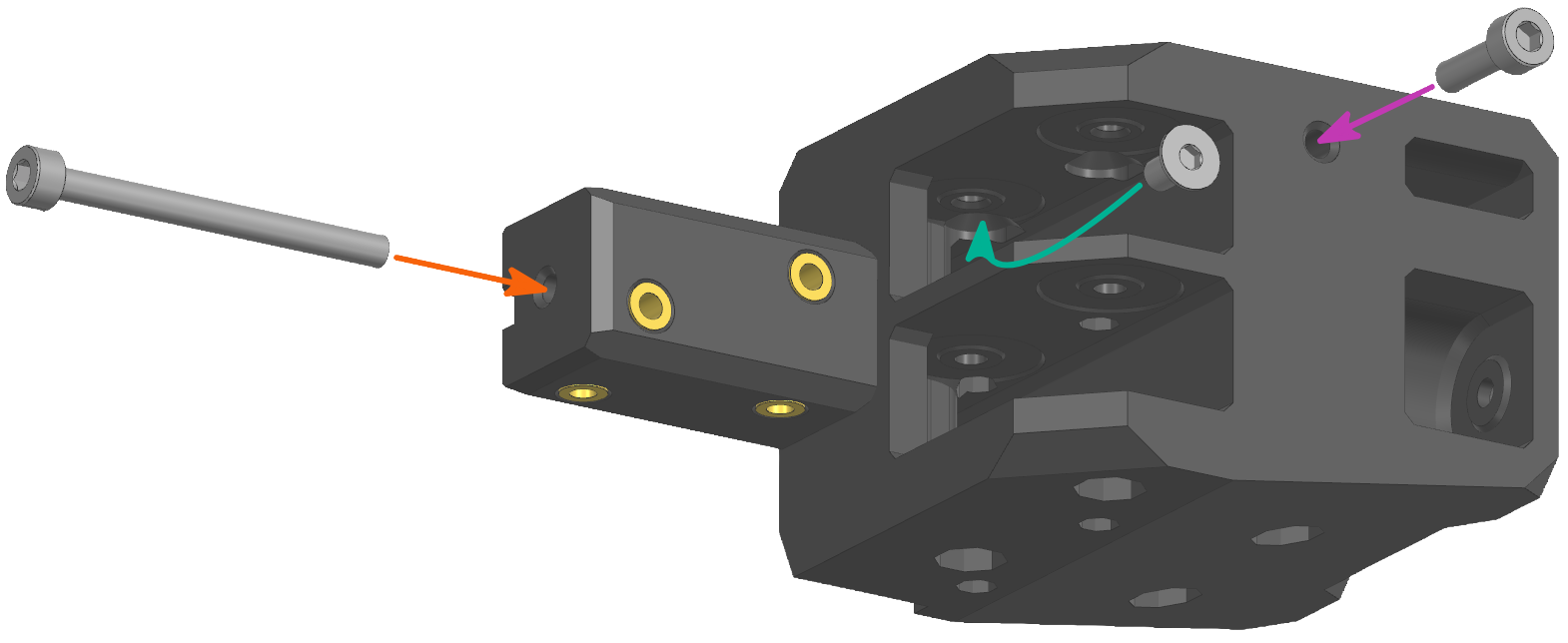

Винты каретки Y

  1. Заложите винт M3x6 с потайной головкой в указанное отверстие и зафиксируйте любым методом. Важно, чтобы он не выпал при выполнении других шагов по сборке так как заложить его без снятия роликов не получится;
  2. Закрутите винт M3x35 с цилиндрической головкой;
  3. Закрутите винт M3x10 с цилиндрической головкой.

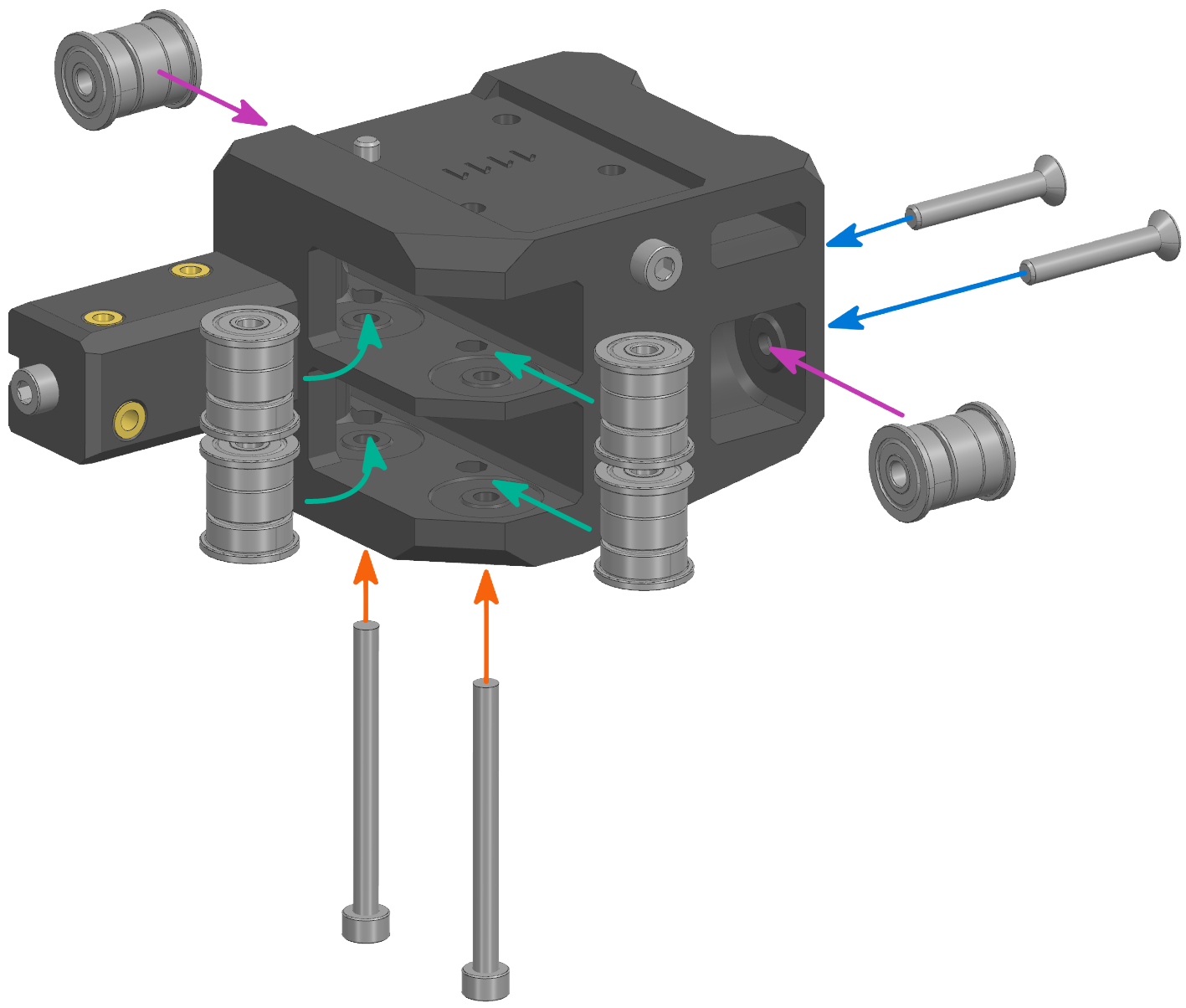

Ролики каретки Y

  1. Установите вертикальные ролики;
  2. Закрепите их винтами M3x35 с цилиндрической головкой;
  3. Установите горизонтальные;
  4. Закрепите их винтами M3x20 с потайной головкой.

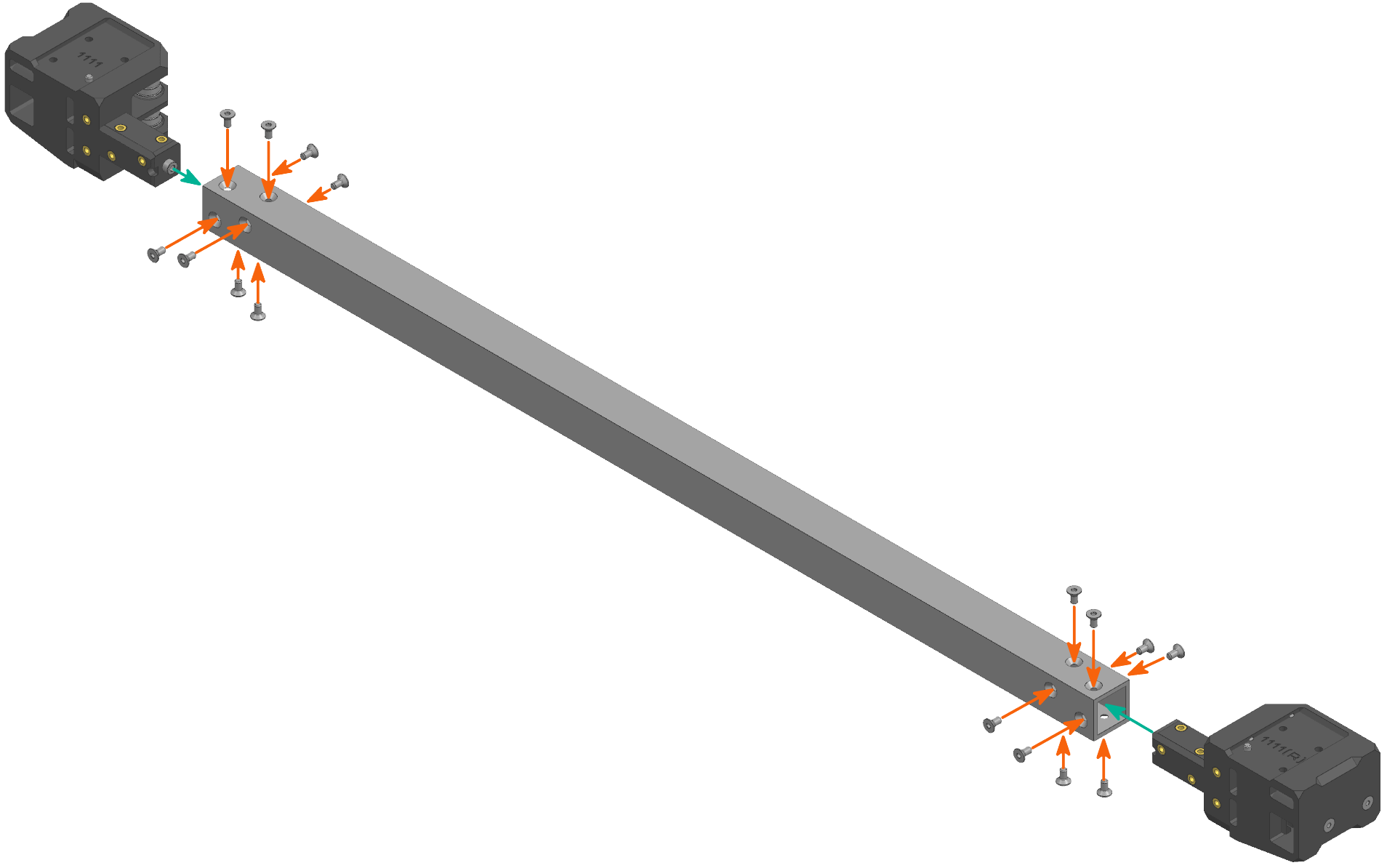

Установка кареток Y

  1. Установите каретки V9-1111 в трубу балки X;
  2. Закрепите винтами M3x6 с потайной головкой.

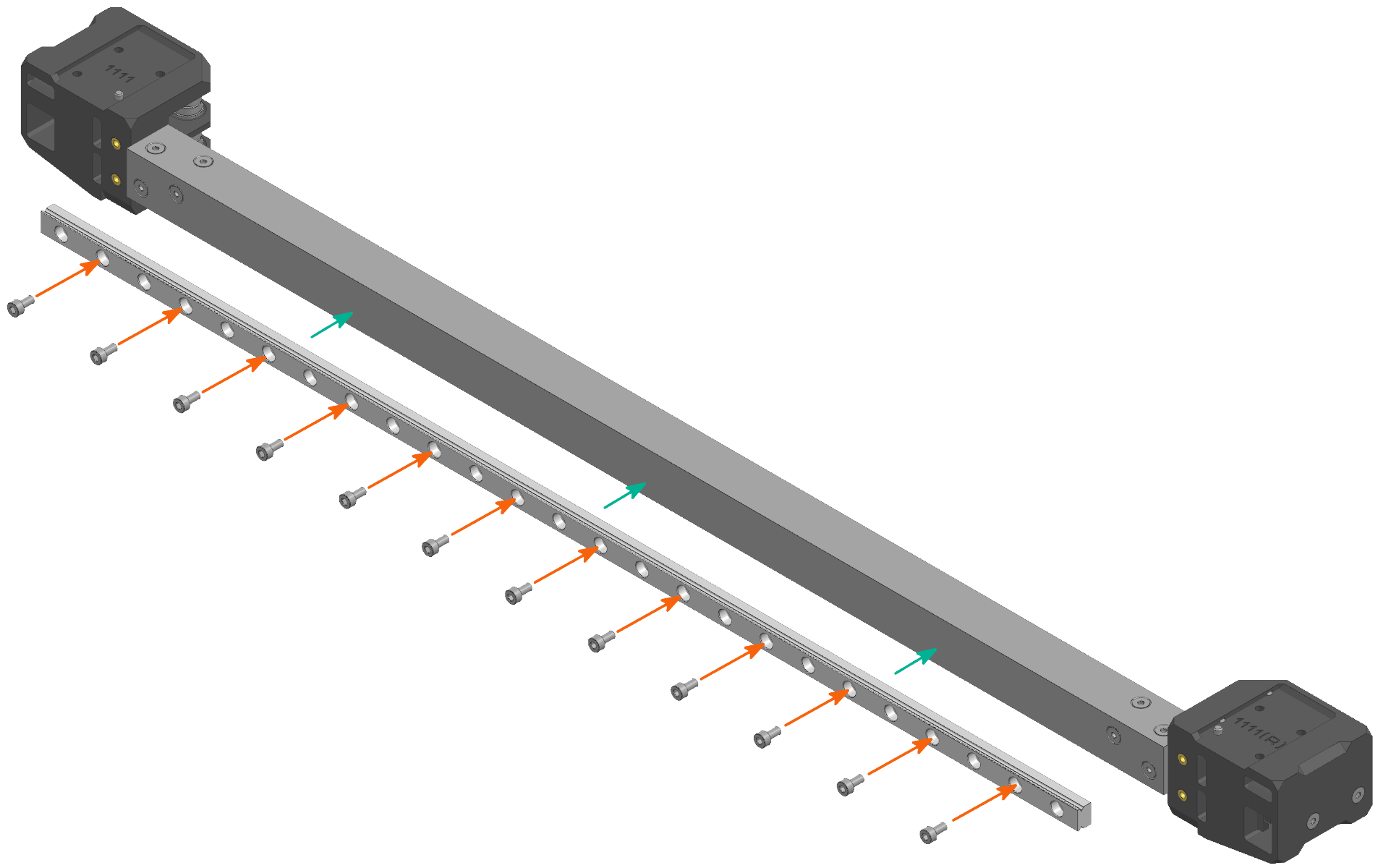

Рельса X

  1. Установите рельсу на балку. Для центрирования можно использовать множество способов, но проще всего печатные приспособления по типу вот такого;
  2. Закрепите винтами M3x6 с цилиндрической головкой.

Из-за того, что рельсы могут быть отрезаны по-разному, сделать кондуктор для сверления балки не получается. Поэтому вам придётся размечать отверстия прямо по рельсе

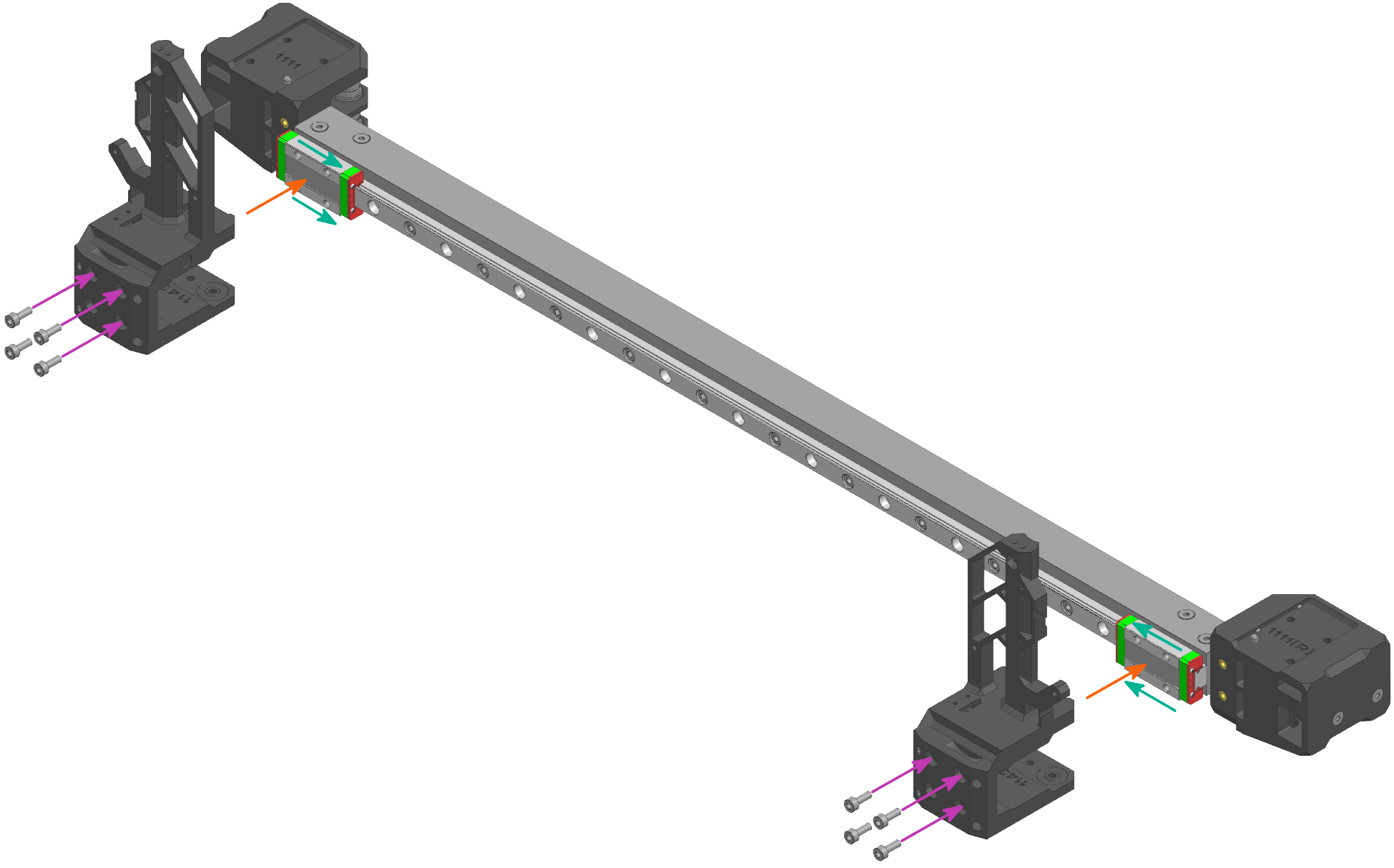

Каретки X и W

  1. Установите каретки MGN9 на рельсу. Делается это предельно аккуратно, чтобы не потерять шарики;
  2. Установите каретки левой и правой печающих голов V9-1143 на каретки MGN9;
  3. Закрепите их винтами M3x8 с цилиндрической головкой.

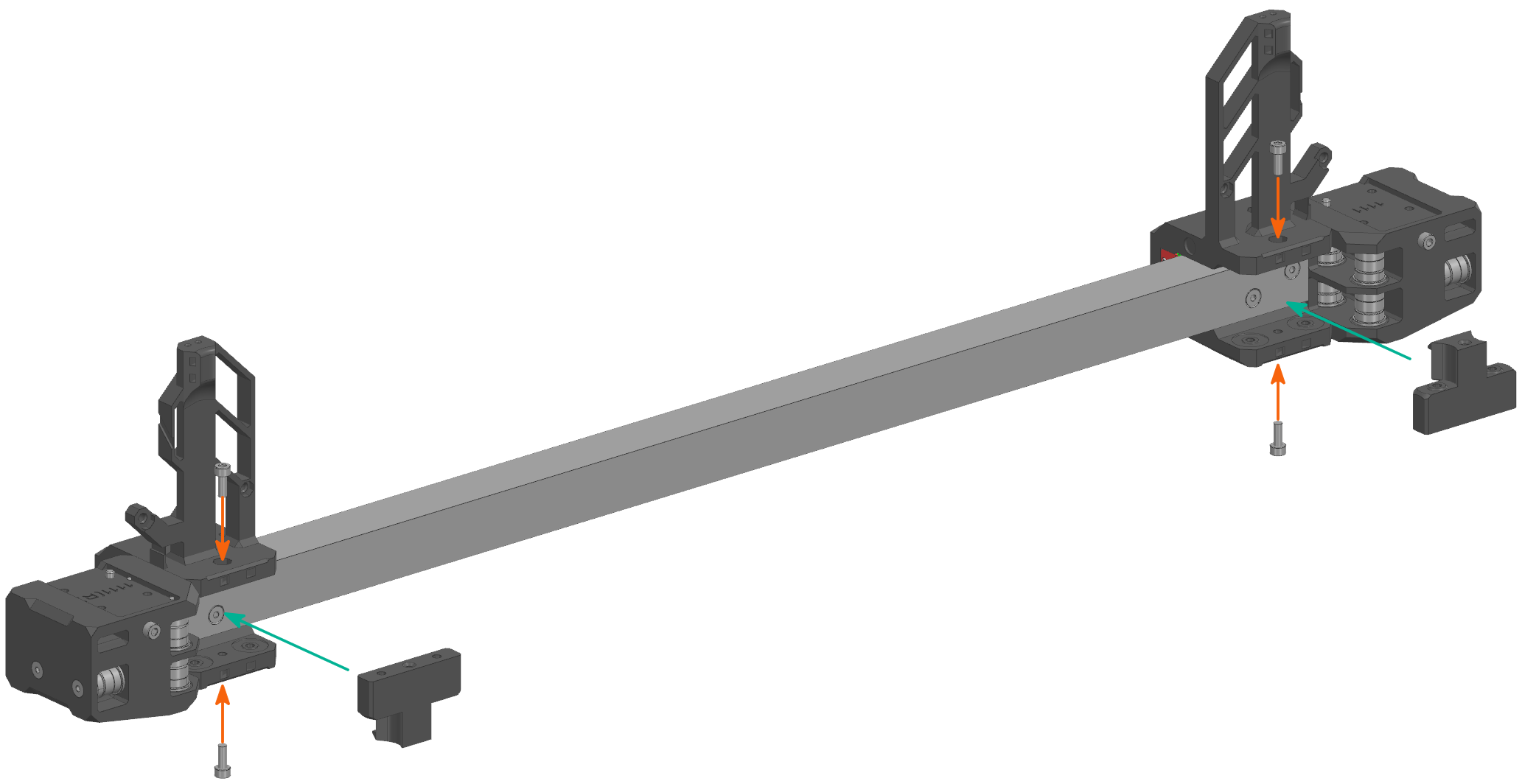

Проставки роликов

  1. Установите проставки V9-1144 на каретки. Не перепутайте ориентацию деталей;
  2. Закрепите их винтами M3x8 с цилиндрической головкой.

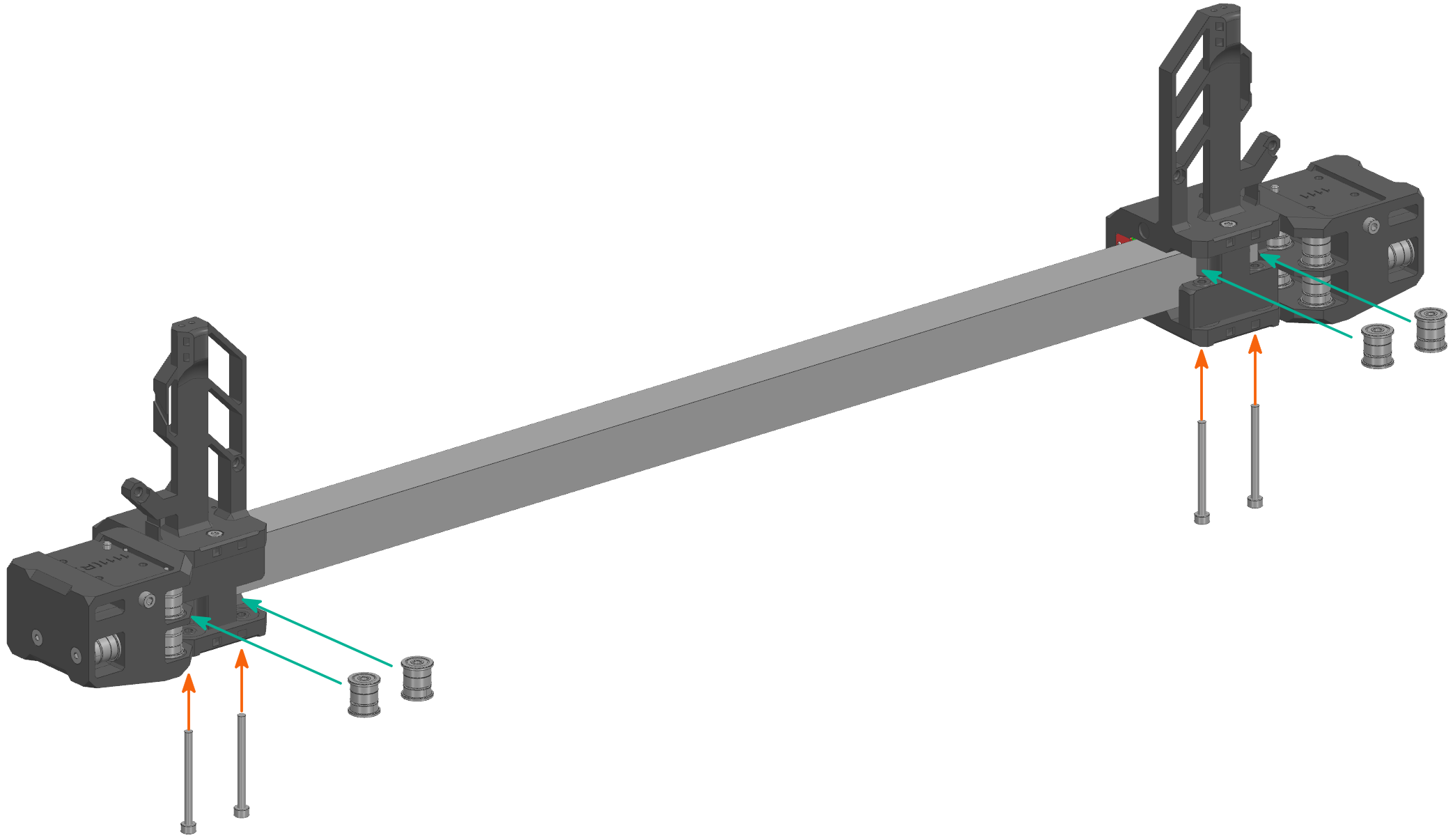

Ролики кареток X и W

  1. Установите ролики как показано на изображении;
  2. Закрепите их винтами M3x35 с цилиндрической головкой.

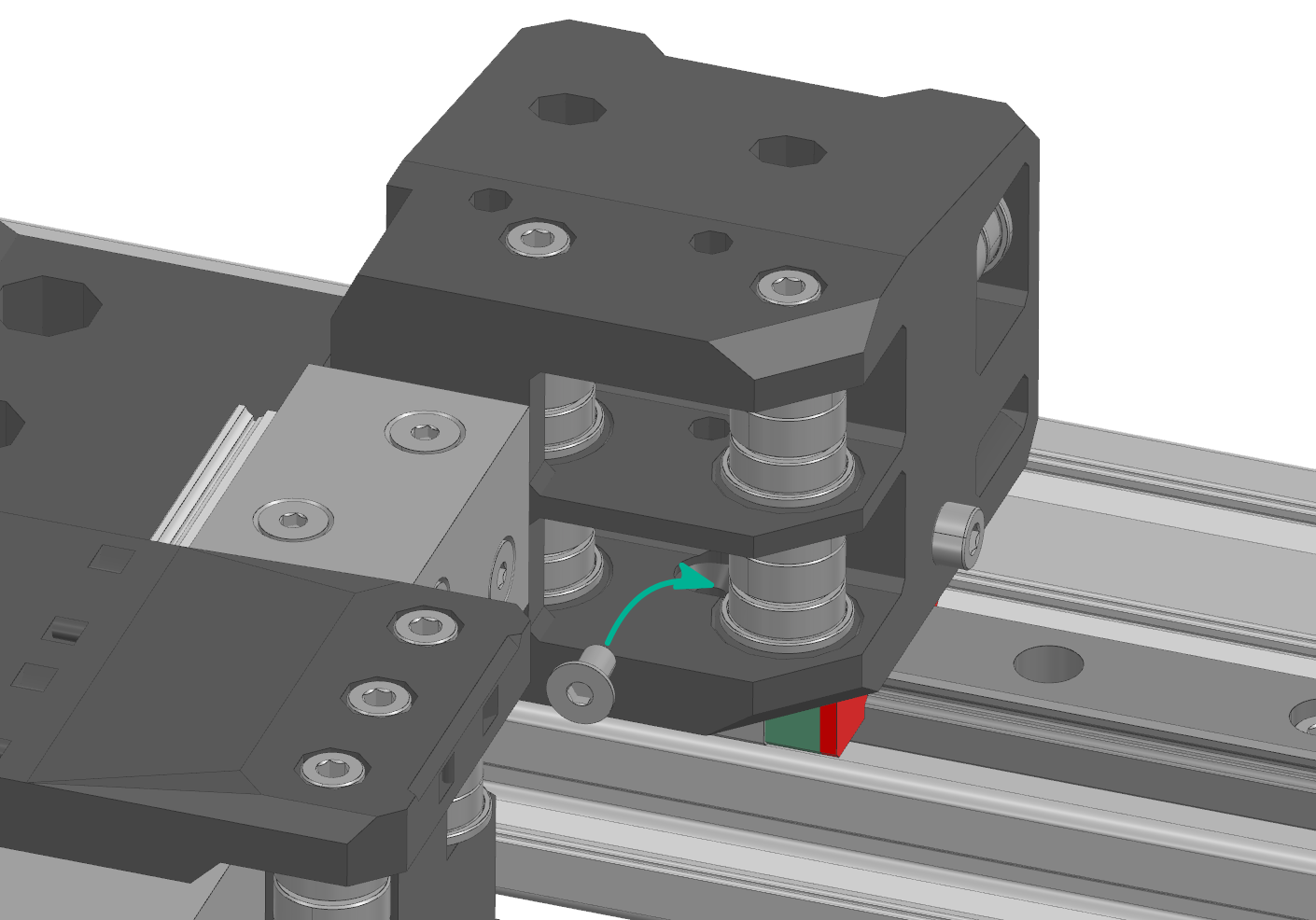

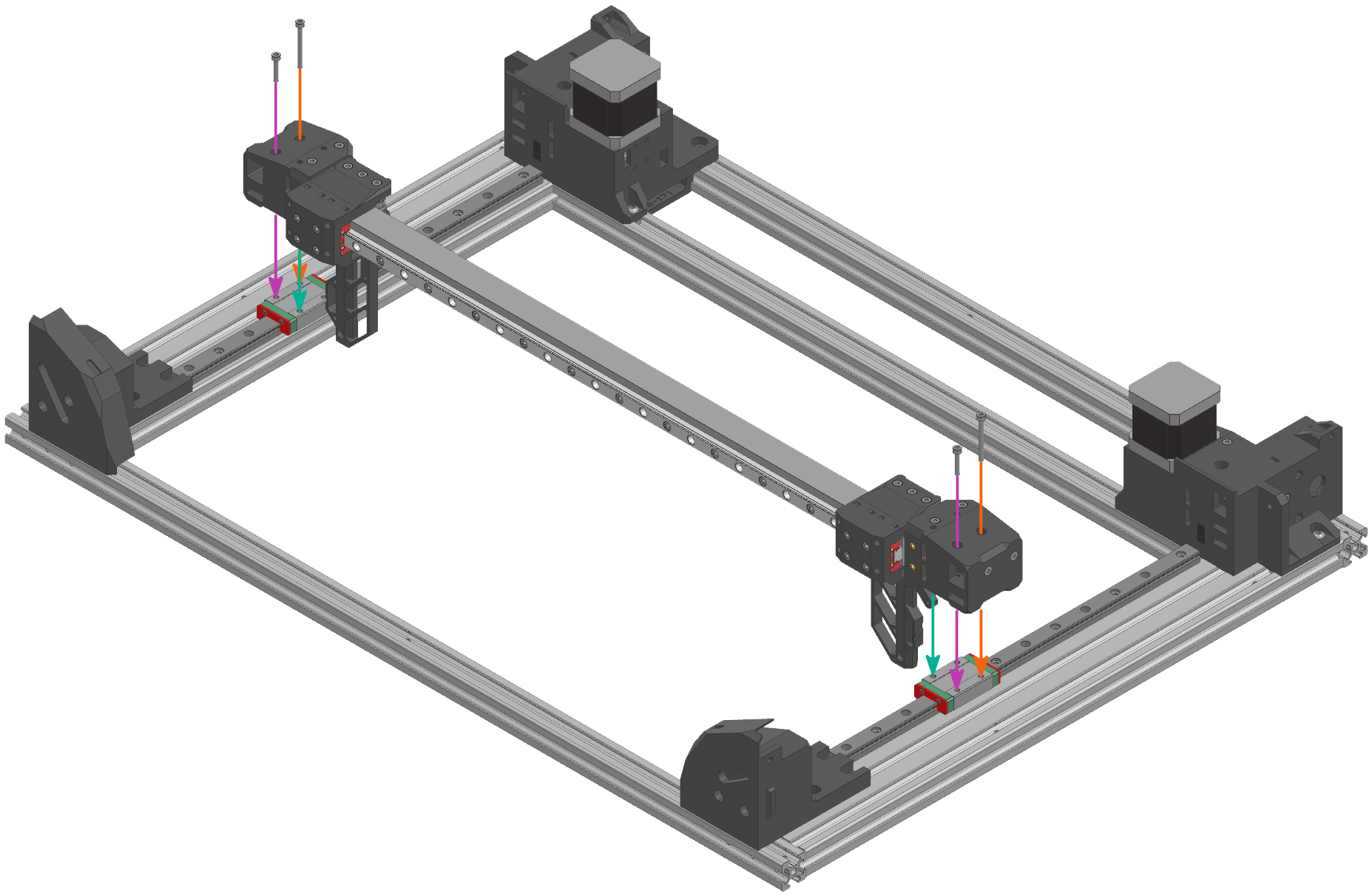

Установка балки X

  1. Установите балку оси X на портал, закрепив с помощью ранее заложенных винтов M3x6 с потайной головкой;
  2. Закрепите винтами M3x30 с цилиндрической головкой;
  3. Закрепите винтами M3x16 с цилиндрической головкой;

  1. Закрепите оставшиеся винты M3x6 с потайной головкой.

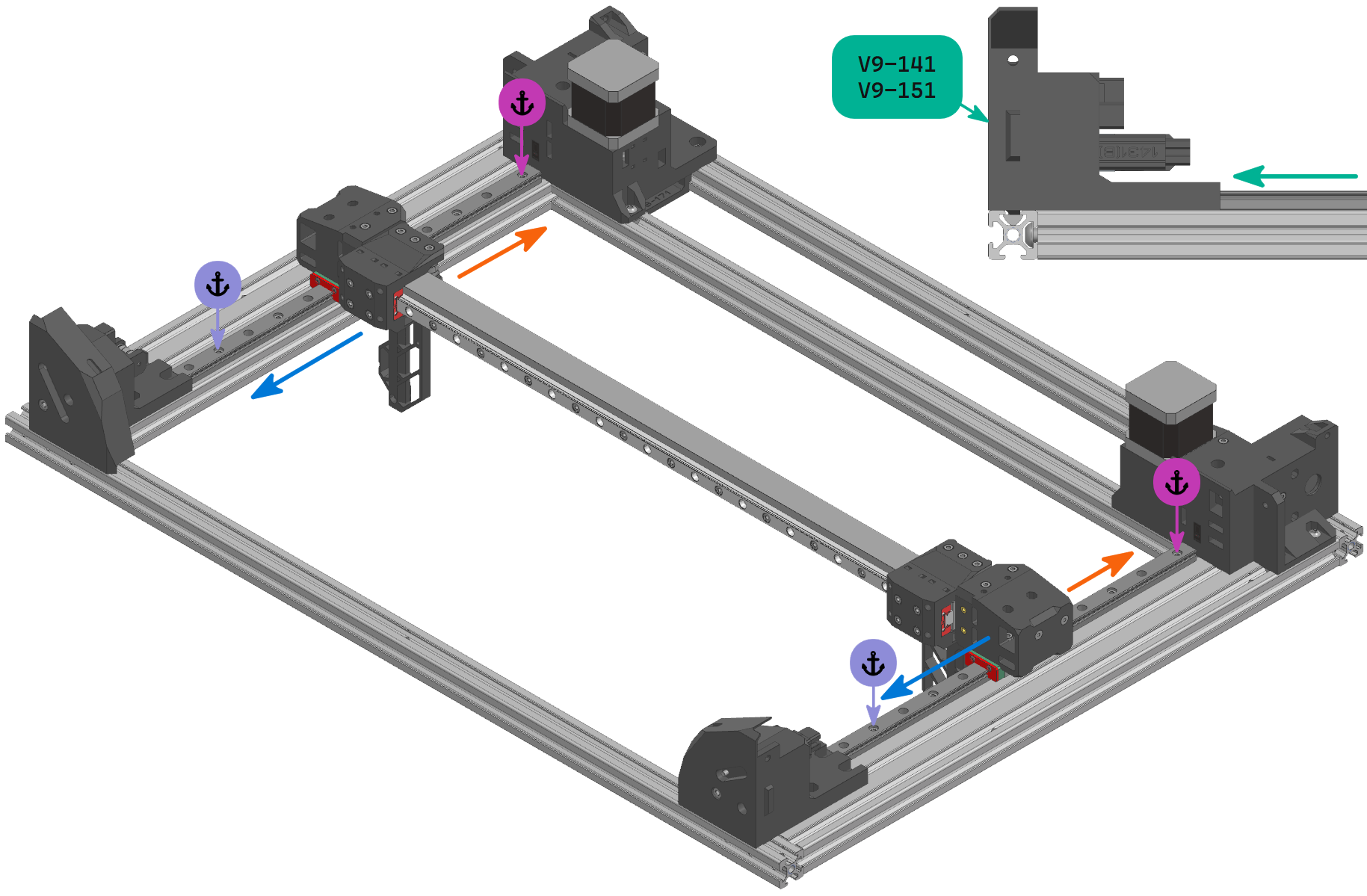

Регулировка рельс Y

  1. Придвиньте рельсы вплотную к корпусам натяжителей V9-141 и V9-151;
  2. Подвиньте балку в один конец рельс;
  3. Закрепите по одному винту вблизи балки;
  4. Подвиньте балку в противоположный конец рельс;
  5. Закрепите по одному винту вблизи балки.

Натяжители ремней

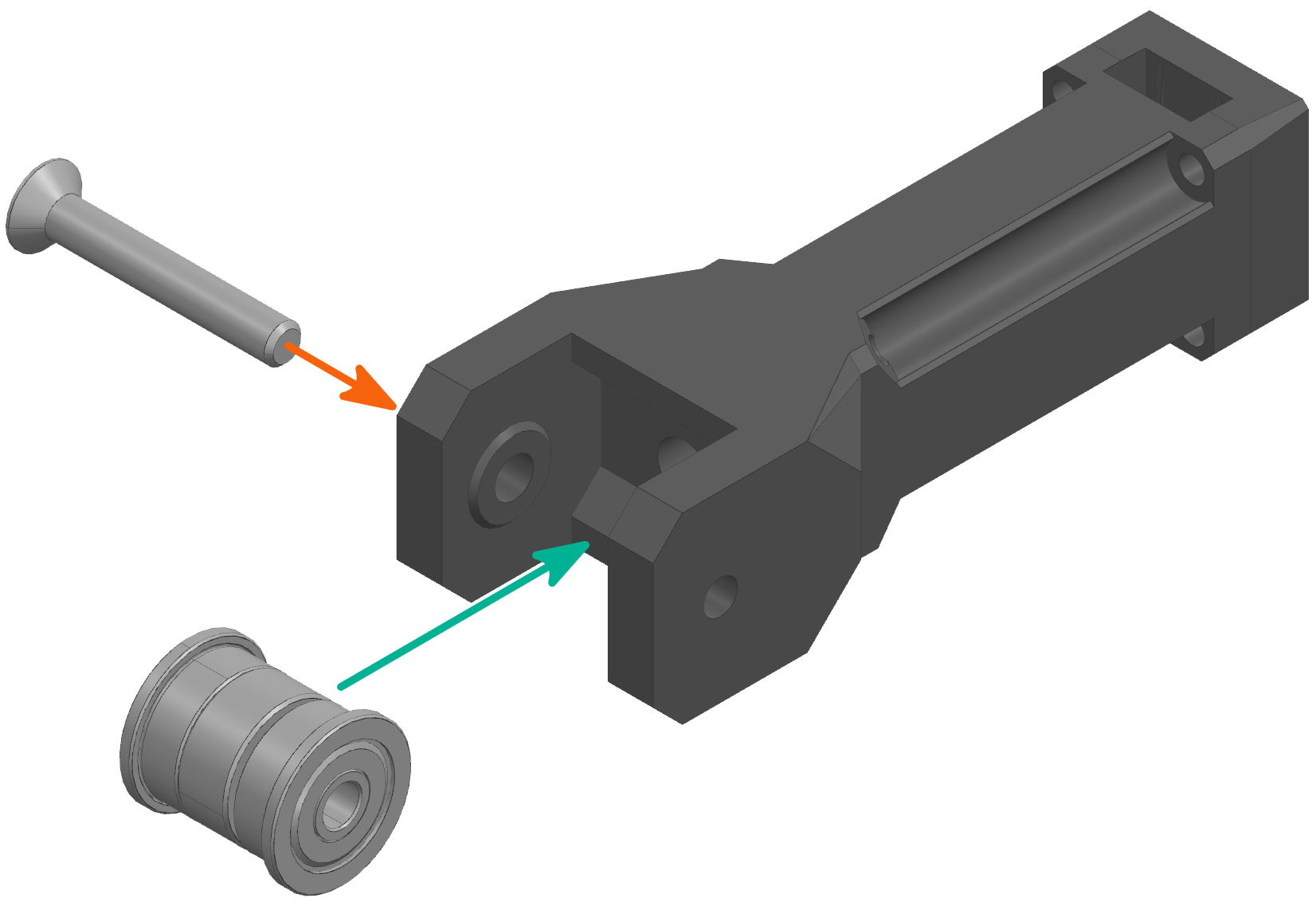

Ролики натяжителей

  1. Установите ролики в натяжители ремней V9-1421;
  2. Закрепите их винтами M3x20 с потайной головкой.

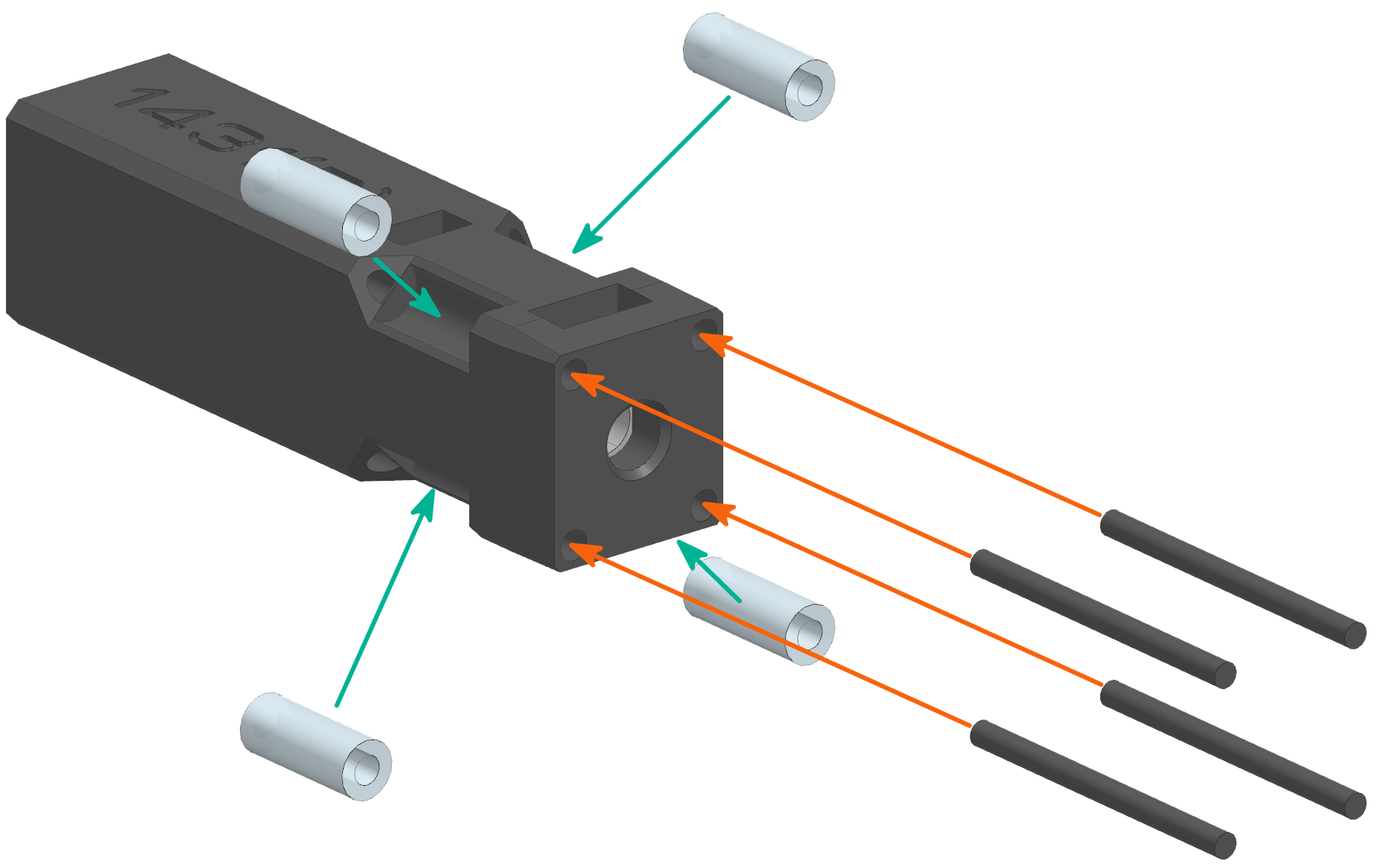

PTFE трубки

  1. Установите кусочки PTFE трубки в натяжители V9-1421 и V9-1431;
  2. Закрепите кусочками филамента, посаженными на клей. Вместо клея допустимо заплавить конец паяльником.

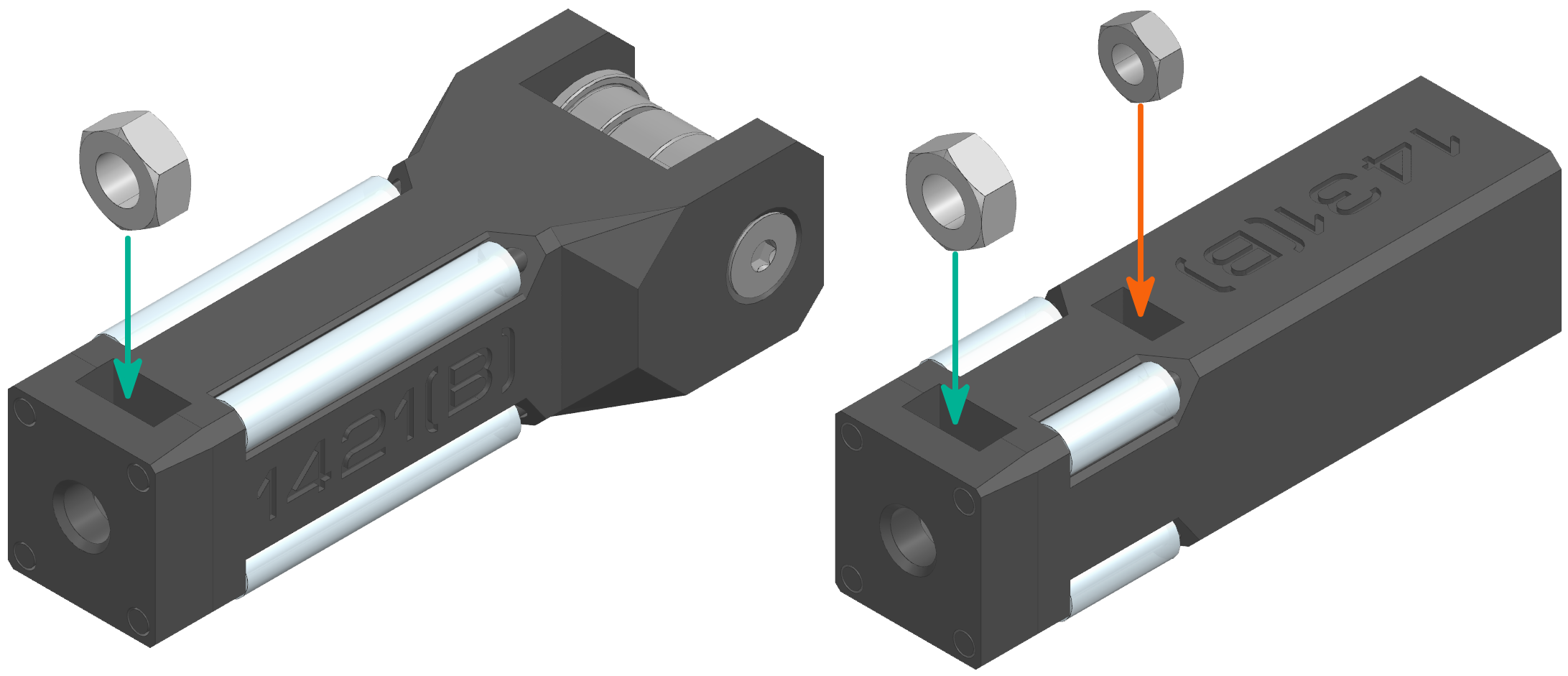

Гайки натяжителей

  1. Установите гайки M4 в натяжители ремней V9-1421 и V9-1431;
  2. Установите гайки M3 в натяжители ремней V9-1431.

Ремень X

Надёжнее всего сначала провести ремень, не отрезая кусок нужной длины от общего мотка. А потом, после того, как ремень уже установлен, отрезать по месту

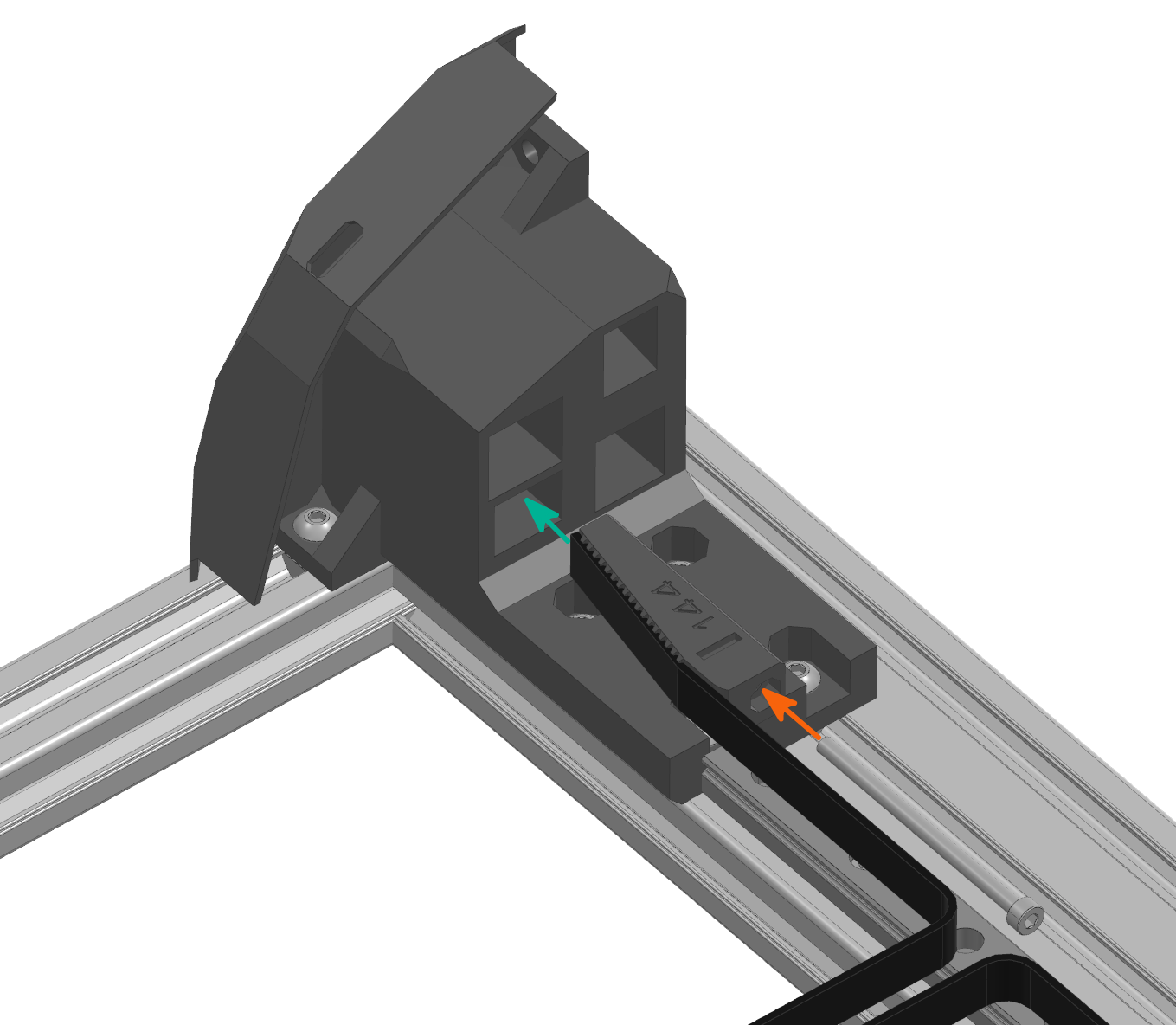

Крепление конца ремня

  1. С помощью якоря V9-144 установите конец ремня в правый корпус натяжителя V9-151;
  2. Зафиксируйте с помощью винта M3x50 с цилиндрической головкой. Правильная позиция - когда отметка на натяжителе дошла до корпуса натяжителей.

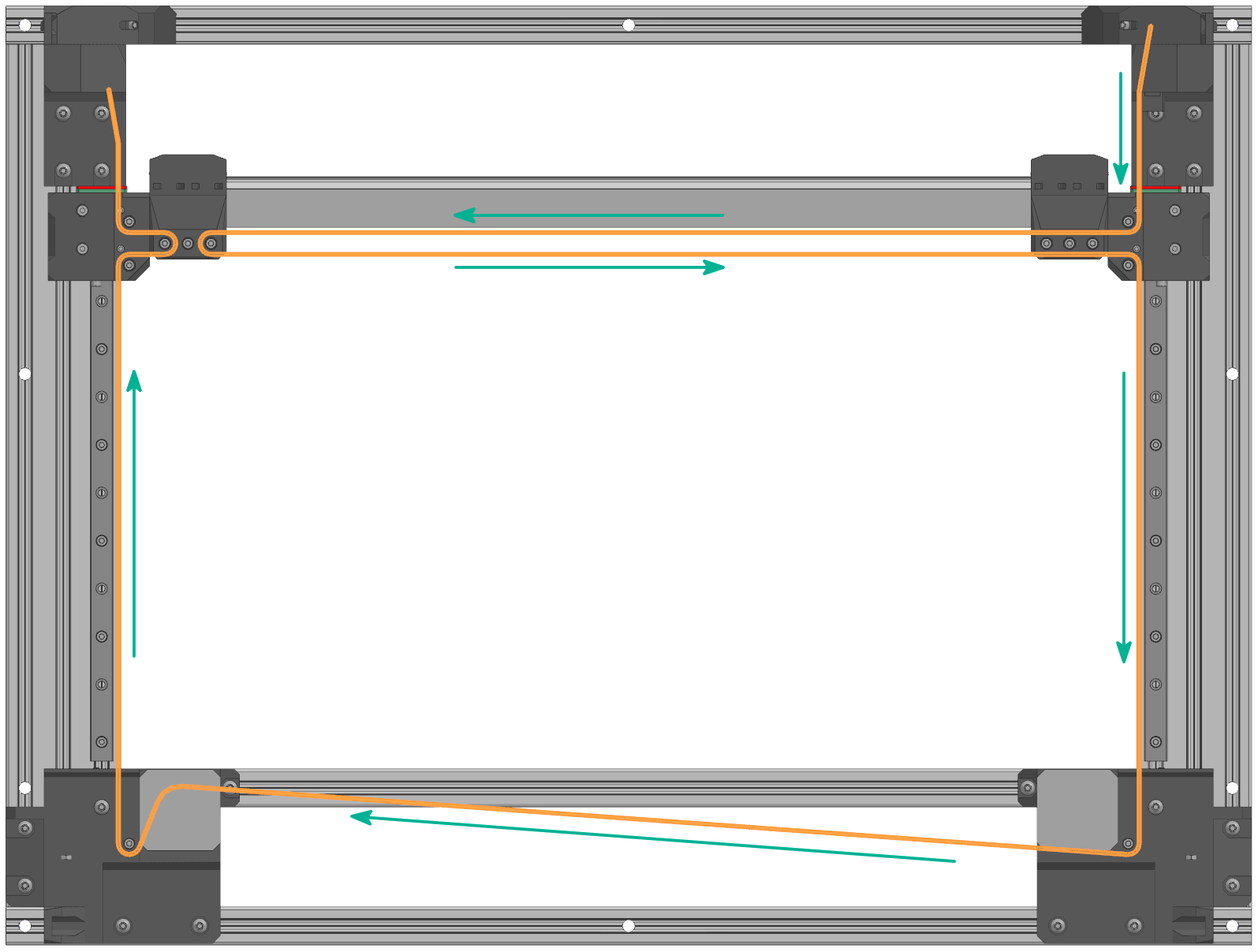

Установка ремня

  1. Проведите ремень как показано на изображении (вид снизу).

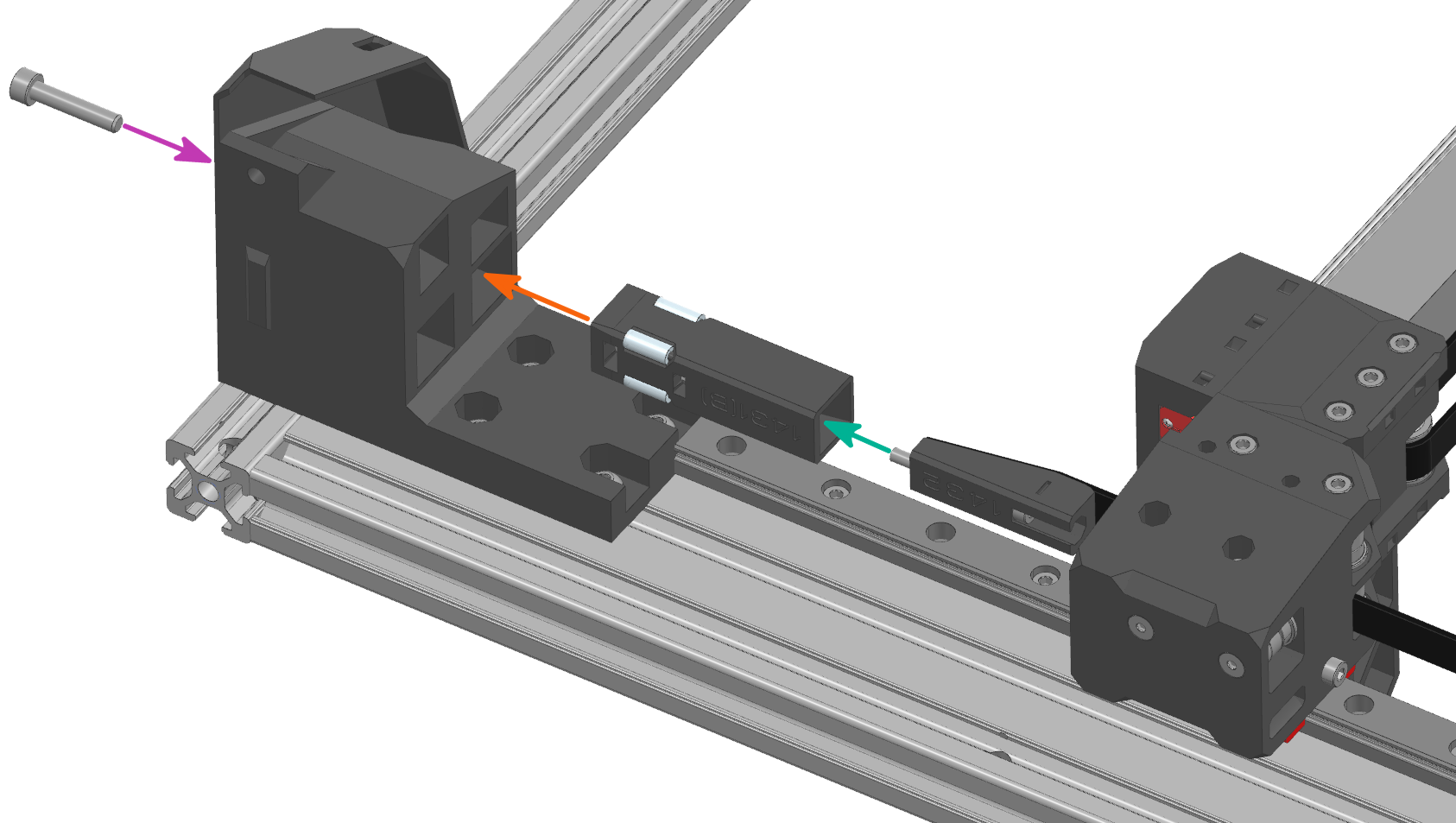

Установка натяжителя

На этом этапе ремень придётся обрезать в размер. Рекомедуется в первый раз отрезать с небольшим запасом. И потом, после сборки, укорачивать по чуть-чуть пока натяжитель не начнёт работать

  1. Закрепите ремень с помощью якоря V9-1432 в натяжителе V9-1431 по аналогии с тем, как крепился противоположный конец ремня;
  2. Установите натяжитель V9-1431 в корпус V9-141;
  3. Закрепите винтом M4x20 с цилиндрической головкой.

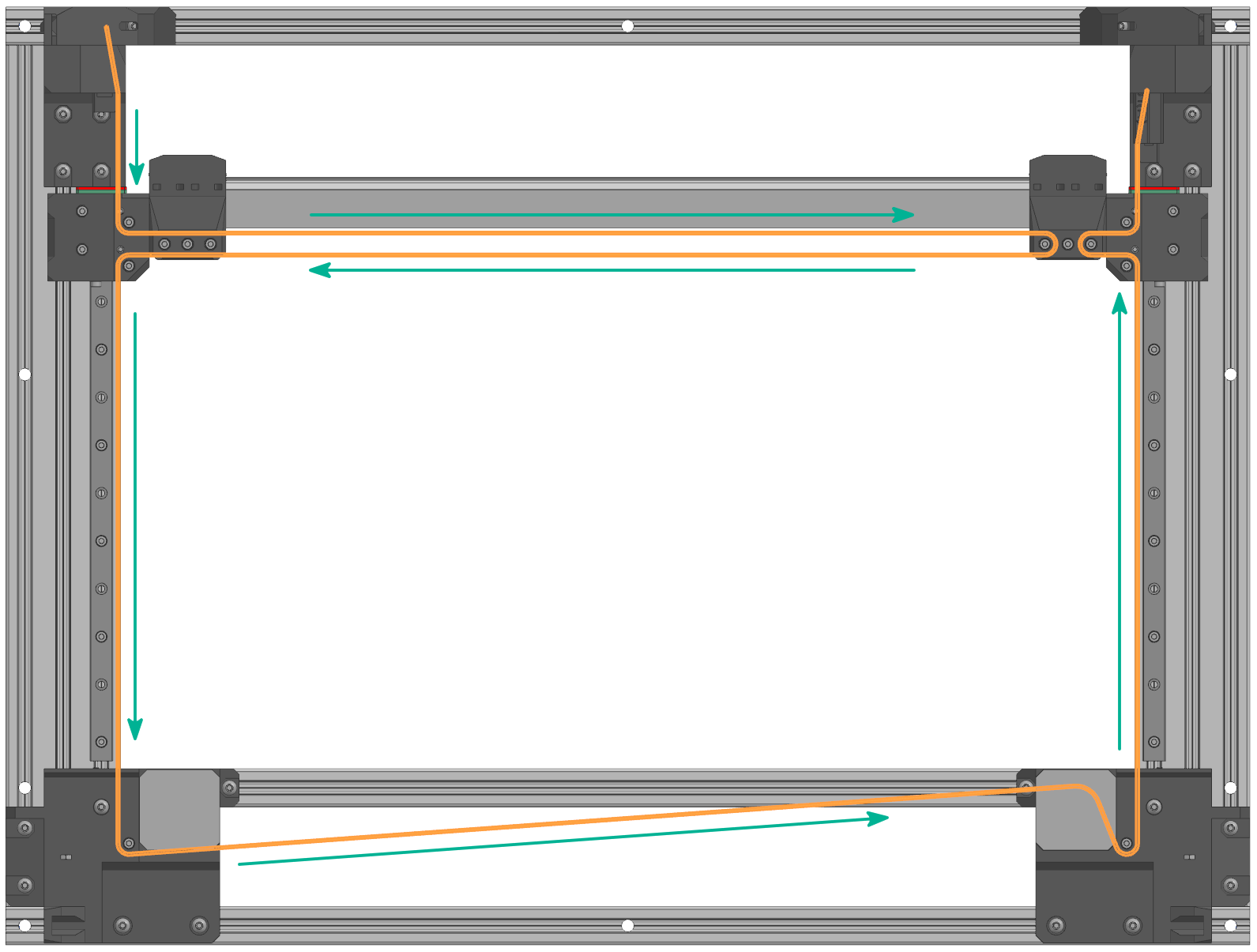

Ремень W

  1. Ремень оси W устанавливается так же, как и ремень оси X, только зеркально.

Ремни Y

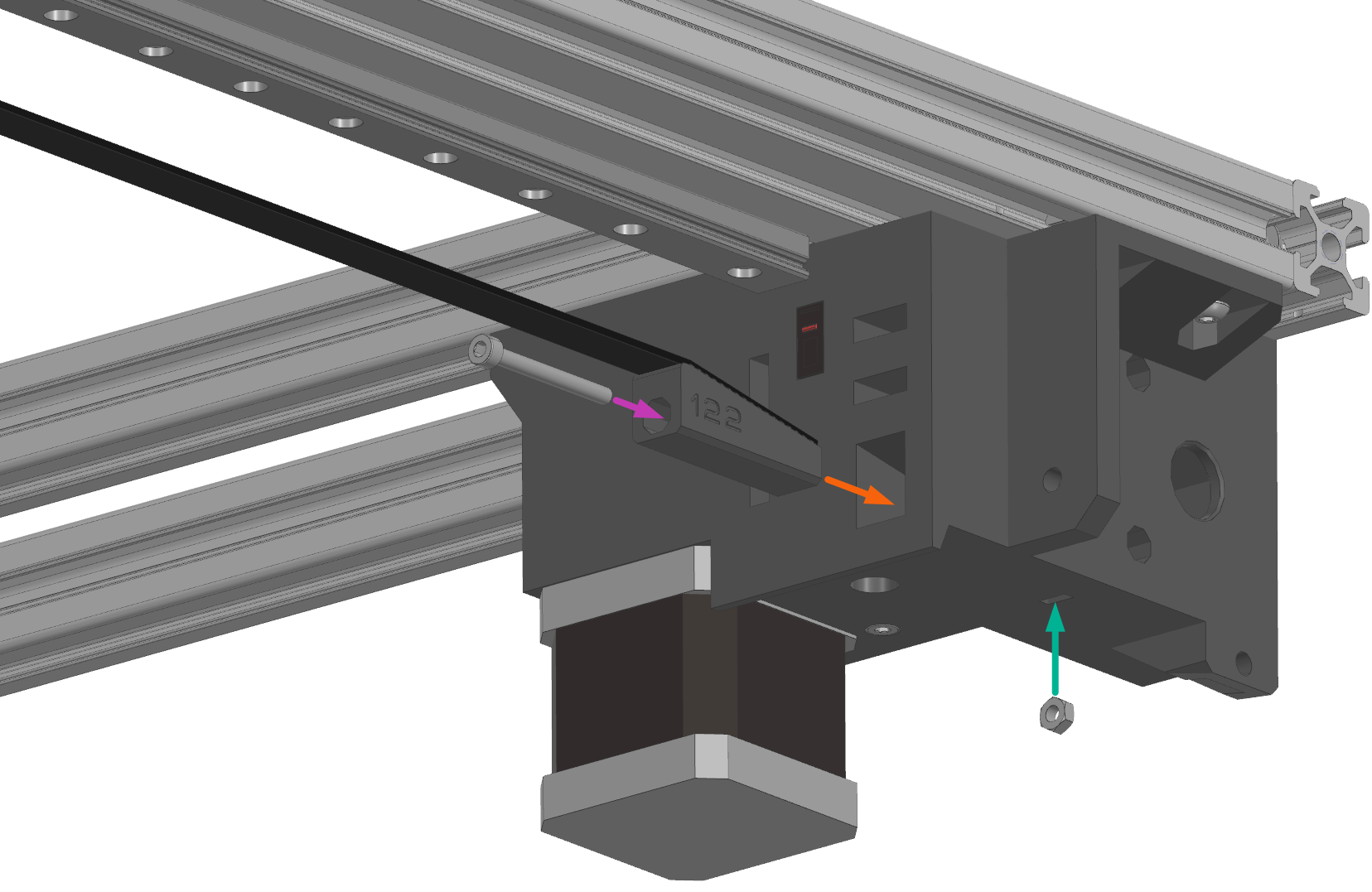

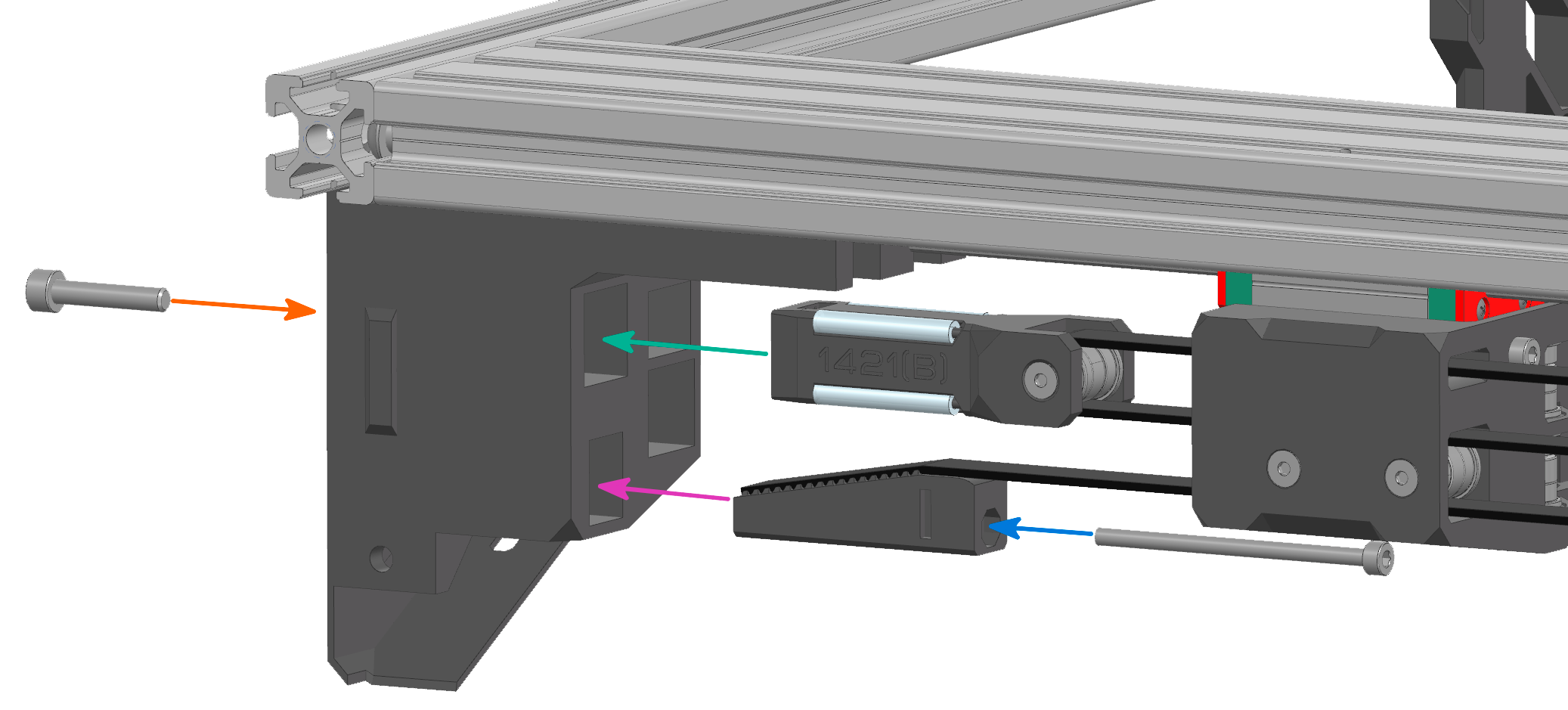

Крепление конца ремня

  1. Заложите гайки M3 в углубления в корпусах приводов V9-131 и V9-121;
  2. Установите конец ремня в корпус привода с помощью якоря V9-122;
  3. Зафиксируйте якорь с помощью винта M3x30 с цилиндрической головкой.

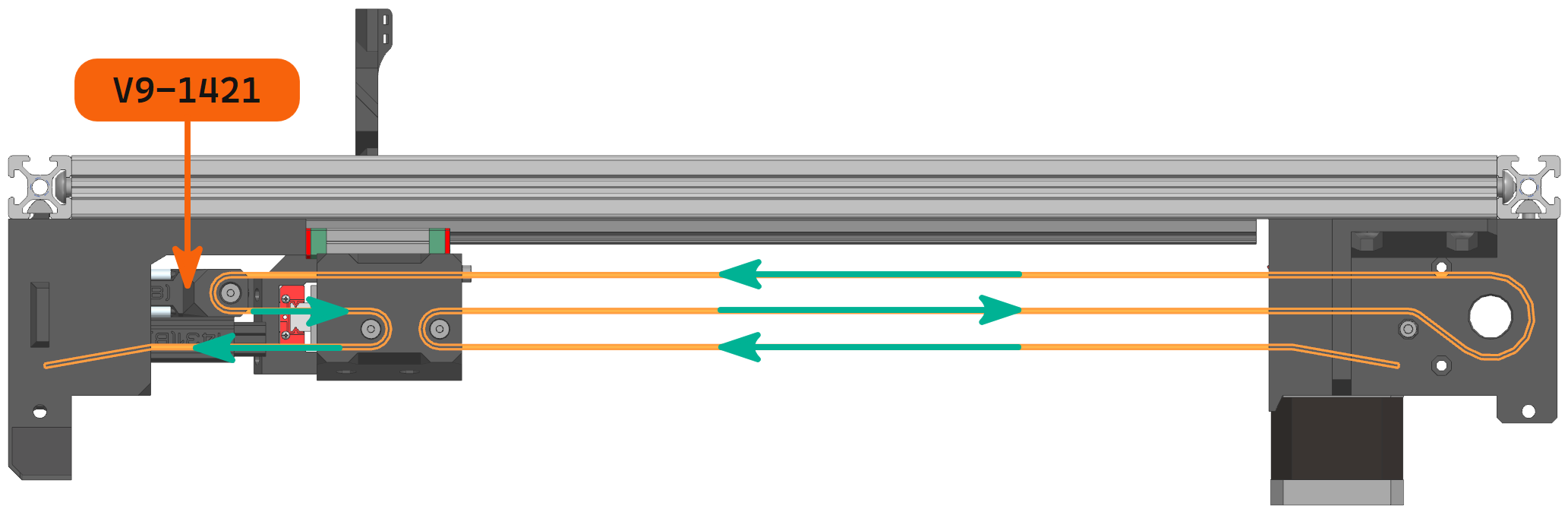

Установка ремня Y

  1. Проведите ремень как показано на изображении;
  2. Натяжитель ремня с роликом V9-1421 на этом этапе крепить не надо.

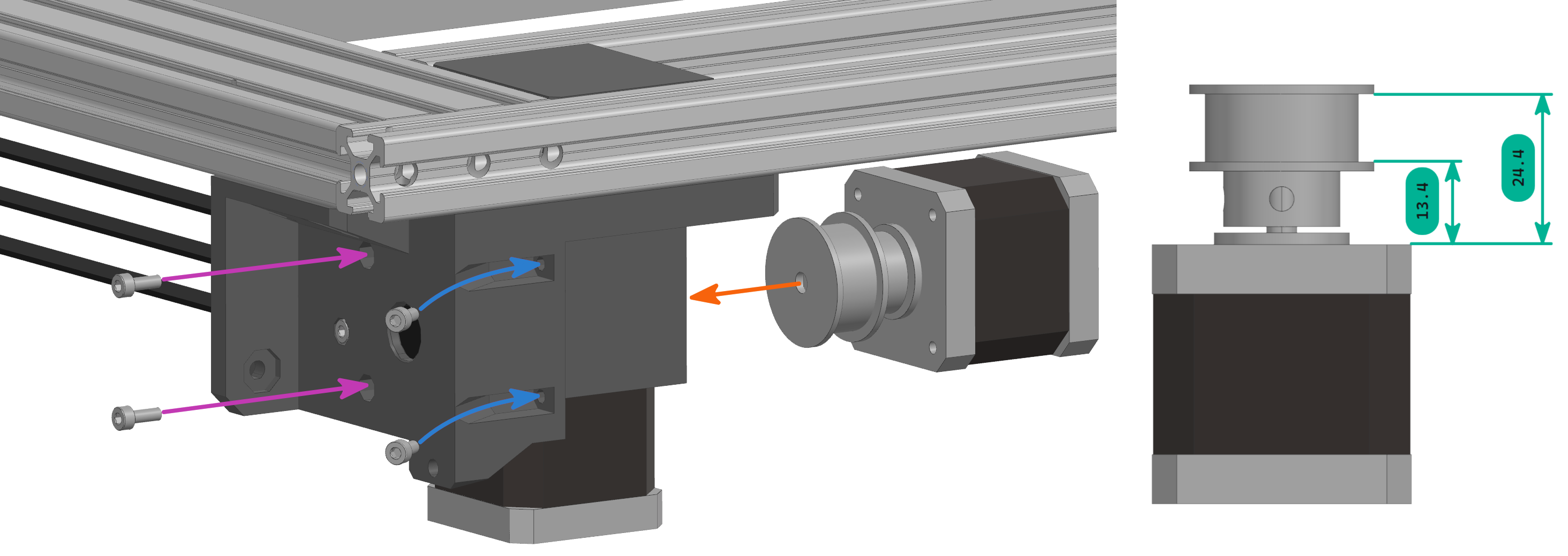

Мотор Y

  1. Установите шкив на мотор;
  2. Внутри привода сформируйте петлю из ремня, после чего установите мотор так, чтобы шкив оказался внутри петли. Разъём должен смотреть в противоположную от портала сторону (на собранном принтере вниз);
  3. Закрепите винтами M3x8 с цилиндрической головкой;
  4. Закрепите винтами M3x6 с цилиндрической головкой.

После установки мотора убедитесь, что ремень огибает шкив. В противном случае, когда вы будете отрезать ремень, полученный кусок будет слишком коротким и исправить это будет нельзя

Крепление конца ремня

  1. Установите натяжитель ремня V9-1421;
  2. Закрепите винтом M4x20 с цилиндрической головкой. На этом этапе необходимо буквально наживить винт, не закручивая слишком сильно;
  3. Отрежьте ремень по месту, после чего установите его в корпус натяжителя с помощью якоря V9-144. В первый раз рекомендуется отрезать ремень с небольшим запасом, а потом, при необходимости, укорачивать по чуть-чуть уже на финальных этапах сборки принтера;
  4. Закрепите винтом M3x50 с цилиндрической головкой.

Проверка

После сборки проверьте по списку:

  1. Оси ходят плавно, без заеданий. При этом достаточно большое сопротивление движению - это нормально для кинематики XY/2. Главное чтобы не было именно клина или заеданий;
  2. При движении осей вращаются моторы. Если нет, то, вероятно, вы неправильно установили ремень в приводе, или не закрепили шкив на хвостовике ремня;
  3. Хватает хода натяжителей ремней. Если при затяжке натяжителя до конца, ремень еще не натянут, то его надо немного укоротить. Лучше всего не торопиться и укорачивать совсем маленькими кусочками, чтобы случайно не отрезать лишнего;
  4. Проверьте то, что все соединения протянуты, а под головками винтов нет трещин.
