K3D Minifeeder

K3D Minifeeder - это проект подающего механизма, который был спроектирован чтобы заменить LGX Lite на облегченной печатающей голове K3D VOSTOK.

  • Малый габарит:
  • Ширина: 38,5 мм;
  • Высота: 47 мм;
  • Глубина без мотора: 27 мм;
  • Малый вес. Масса с мотором Nema14 17 мм от 100г;
  • Канал для прохождения пластика по центру;
  • Точки крепления расположены относительно канала как у LGX Lite;
  • Печать без поддержек;
  • Открытые исходники.

Скачать

Старые версии можно найти на странице релизов

Подготовка

Необходимые детали

  • Мотор Nema14 длиной 17-20 мм
  • Детали от BMG или клона (все шестерни, штифты, подшипники, а также пружина и винт качалки)
  • 2шт. Винт M3x10 c полукруглой или цилиндрической головкой
  • 1шт. Винт М3х12 с полукруглой или цилиндрической головкой
  • 1шт. Резьбовая вставка М3х5

Необходимые инструменты

  • Паяльник или любое другое устройство для установки резьбовых вставок
  • Отвертки или ключи для винтов
  • Нож
  • Сверло 2мм
  • (Возможно) Напильник или шкурка

Печать деталей

Файлы для печати

Скачать все необходимые файлы можно на странице релизов

Выбор материала

Деталь Предпочтительно Возможно Нежелательно
Back PA, PP, PC и композиты ABS, ASA PLA, PETG, HIPS
Front PA, PP, PC и композиты PETG ABS, ASA, PLA,HIPS
Lever PC, PA6 GF ABS, PETG, PP GF PA, PLA, PP, гибкие филаменты

Ориентация моделей

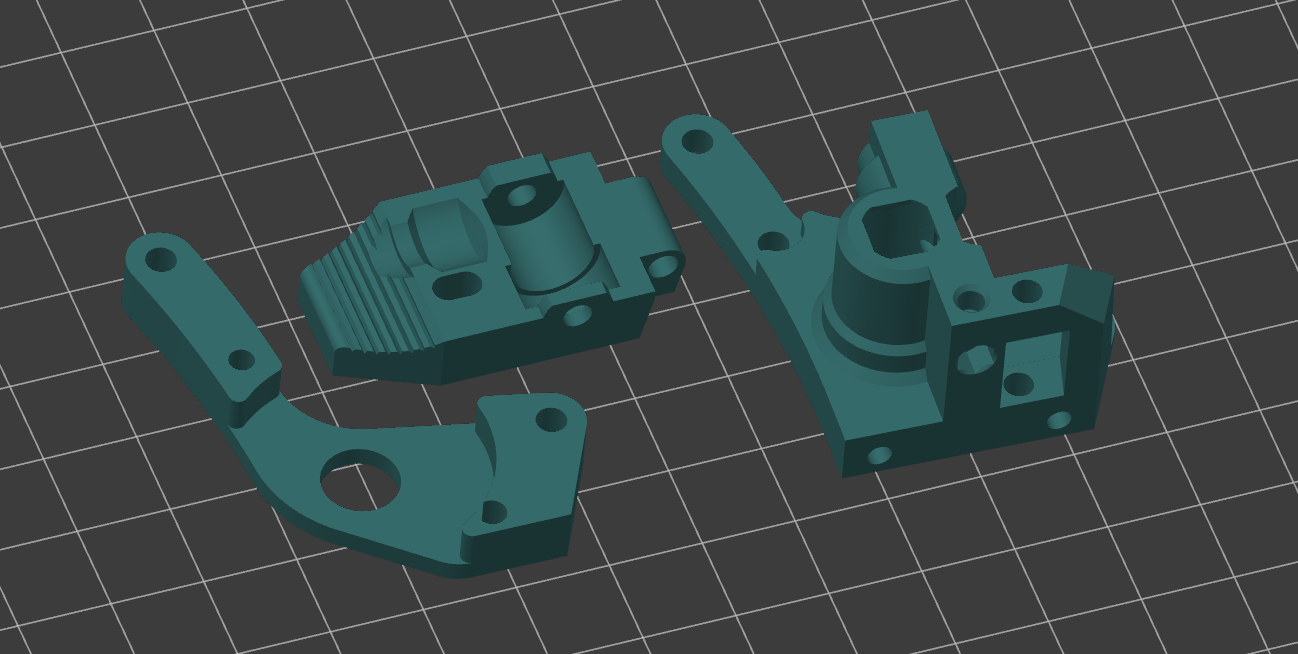

Модели следует расположить как показано на изображении. Все детали печатаются без поддержек. Для того, чтобы горизонтальные элементы печатались мостами, они закрыты мембранами на высоту 1 слоя.

Рекомендуемые параметры печати

Параметр Значение Комментарий
Ширина линий 0.3-0.5 мм
Толщина слоя 0.1-0.25 мм
Толщина периметров, крышки и дна 2 мм
Заполнение 100%
Скорость печати 20-60 мм/с Рекомендуется как можно ниже для более точной геометрии
Поддержки Выкл.

Сборка

Шаг 1. Подготовка деталей BMG

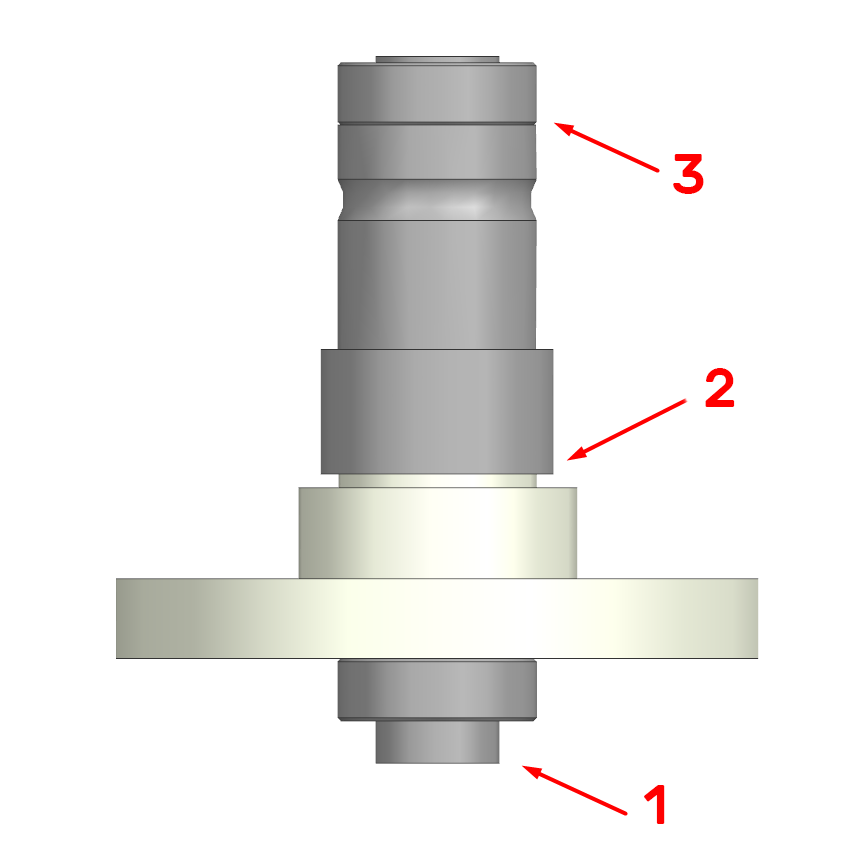

1.1 Наденьте подшипник на заднюю часть вала. Если вал выступает, то укоротите его так, чтобы он был вровень с подшипником;

1.2 Ослабьте установочный винт на подающей шестерне и сдвиньте её максимально близко к ведомой шестерне редуктора. Затягивать винт на этом этапе не нужно!;

1.3 Наденьте подшипник на переднюю часть вала.

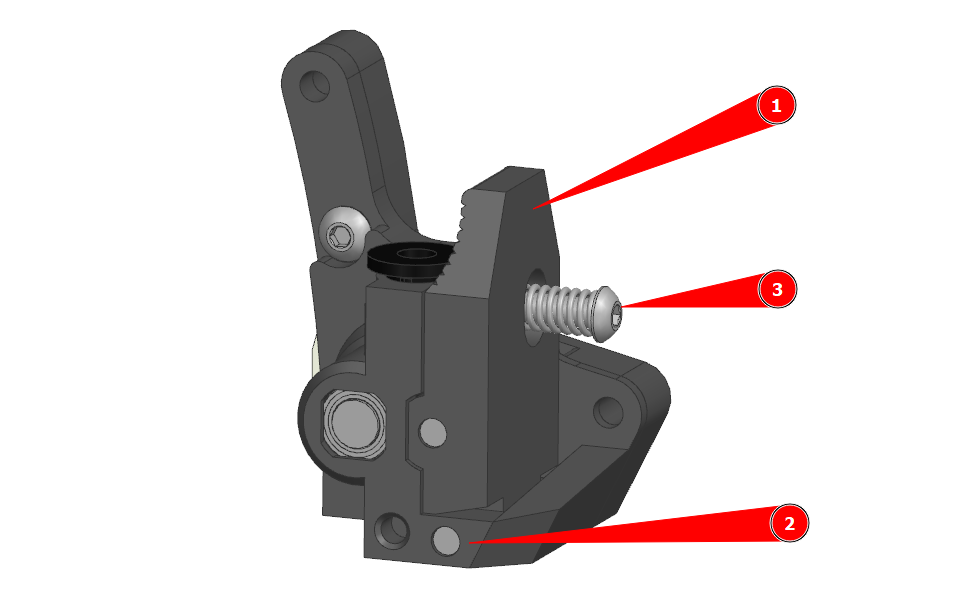

Шаг 2А. Подготовка передней детали

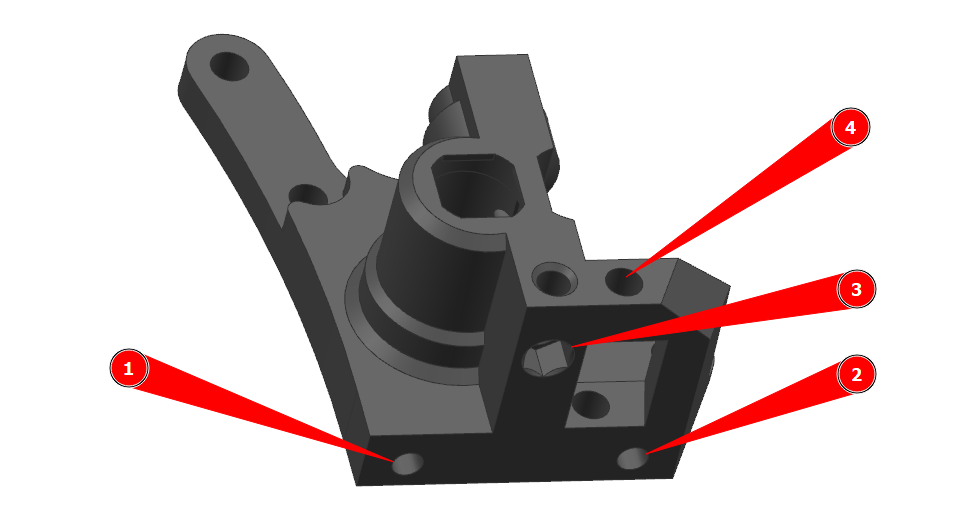

2А.1 Если деталь напечатана из материала с плохой спекаемостью (ABS, ASA, PC и т.д., включая композиты на их основе), то в первую очередь рекомендуется нарезать резьбу в отверстиях (1) и (2). Это единственные места, где закручивание винтов в деталь могут привести к её разрыву по слоям;

2А.2 Пройдите канал (3) подающего механизма сверлом 2 мм, чтобы убрать неровности, возникающие во время печати;

2А.3 Уберите мембрану из отверстия (4).

Внимание!

Не рекомендуется использовать резьбовые втулки для отверстий (1) и (2) так как толщина стенки слишком мала. Кроме того, практика показала, что втулки часто вырывает из детали так как недостаточно "мяса" вокруг. Если же вы всё-таки хотите использовать втулки, то не забудьте предварительно рассверлить отверстие под нужный диаметр.

Шаг 2Б. Подготовка передней детали

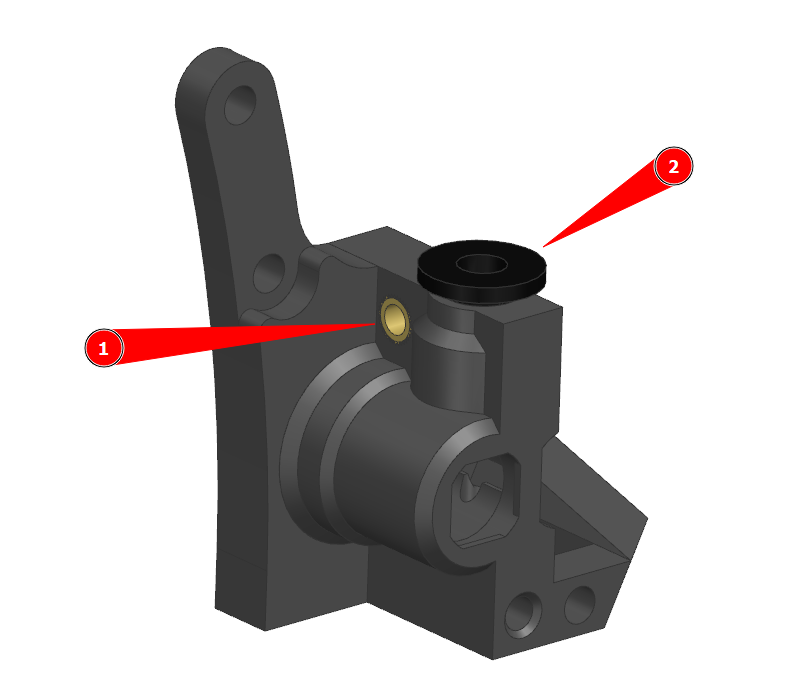

2Б.1 Вплавьте резьбовую втулку в отверстие (1). Лучше это делать со обратной от качалки стороны, чтобы прочность соединения была выше. Если за втулкой набралась горка из пластика, то срежьте её и пройдите отверстие метчиком М3 (или винтом М3, если метчика нет);

2Б.2 Вставьте фиттинг. Он должен без излишнего усилия ходить вверх-вниз.

Внимание!

Некоторые вплавляемые втулки большого диаметра могут исказить деталь так, что часть расплавленного пластика сместится в выемку под фиттинг. В таком случае этот пластик придётся убрать с помощью небольшой шарошки. Если таких инструментов у вас нет, то придётся перепечатывать деталь и использовать втулки меньшего диаметра.

Шаг 3. Сборка подающего механизма

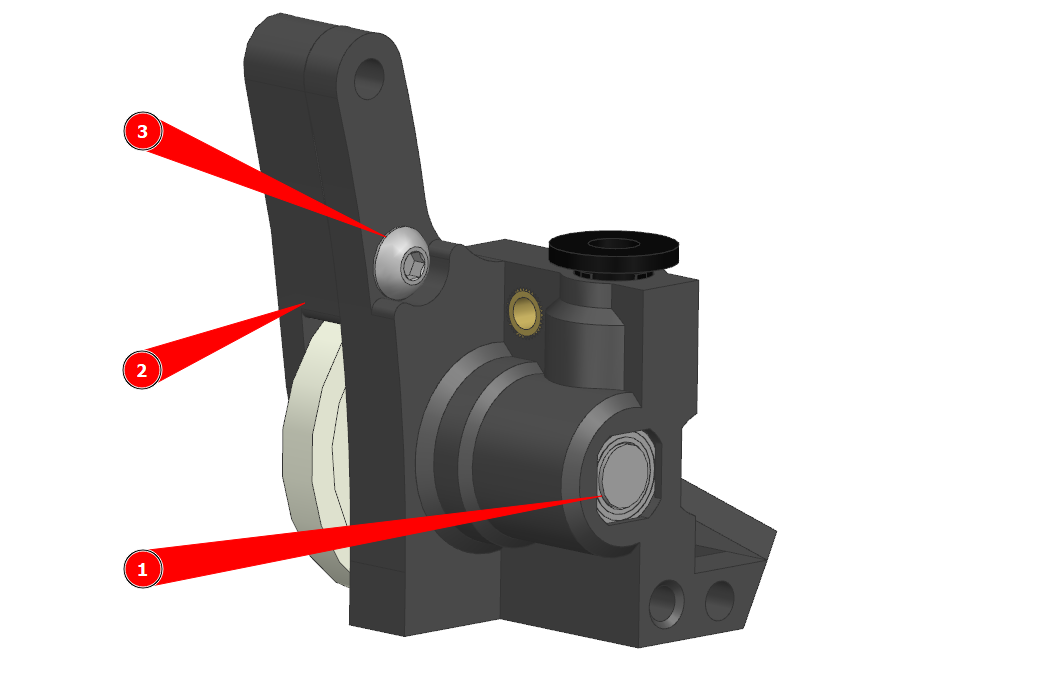

3.1 Установите сборку из шага 1 в переднюю деталь. Передний подшипник должен упереться в выступы под него;

3.2 Установите заднюю деталь так, чтобы задний подшипник сборки из шага 1 вошёл в углубление под него;

3.3 Зафиксируйте заднюю деталь винтом М3х10.

Шаг 4. Регулировка подающего колеса

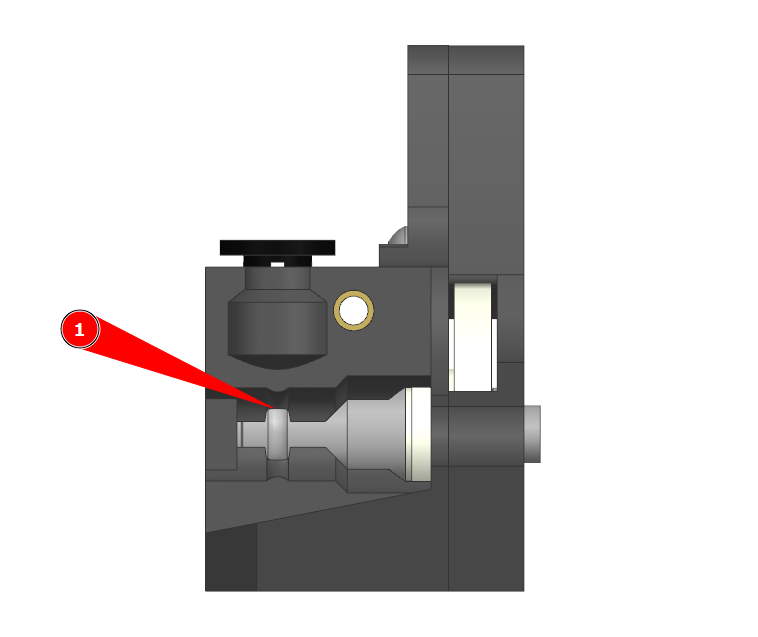

4.1 Уприте подающую шестерню в передний подшипник и проверьте, совпадает ли канал в шестерне с каналом для прохождения пластика. Если совпадает, или смещение незначительно, то фиксируйте шестерню с помощью установочного винта на ней. Если нет, то, скорее всего, провисли мостики, в которые упирается передний подшипник. В таком случае стоит их аккуратно подрезать так, чтобы всё встало на свои места.

Шаг 5. Сборка качалки

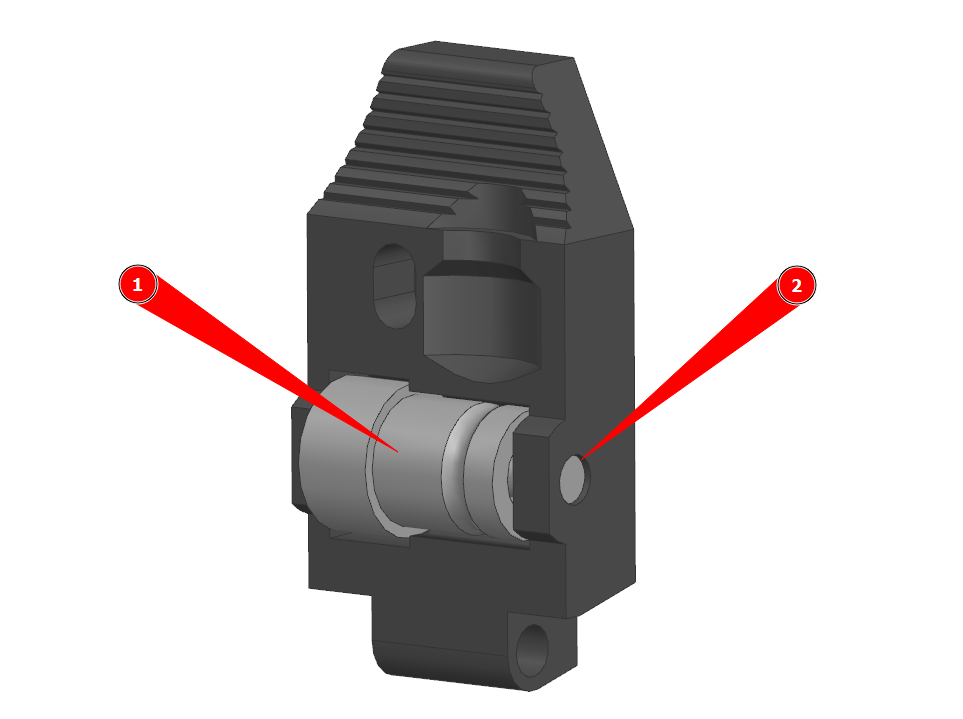

5.1 Установите ведомое подающее колесо с подшипниками в качалку;

5.2 Зафиксируйте штифтом длинной 19 мм;

5.3 Проверьте вращение ведомого подающего колеса. Оно должно вращаться свободно и не цепляться ни за что.

Небольшой люфт вдоль оси заложен конструктивно

Шаг 6. Установка качалки

6.1 Установите качалку в переднюю деталь;

6.2 Зафиксируйте штифтом. Если длина штифта больше, чем нужно, то можно не обрезать его, а просто выровнять с передней гранью подающего механизма (пусть торчит под мотор);

6.3 Проверьте движение качалки. Если она вращается свободно, или открывается с небольшим щелчком, то это нормально. Если вращение качалки требует значимого усилия, то лучше рассверлить отверстие под штифт в ней;

6.4 Установите винт с пружиной от BMG.

Шаг 7. Завершение сборки

7.1 Установите подающий механизм на мотор. Обратите внимание в какую сторону выходят провода. Для использования Minifeeder в VOSTOK лучше, чтобы провода выходили вниз;

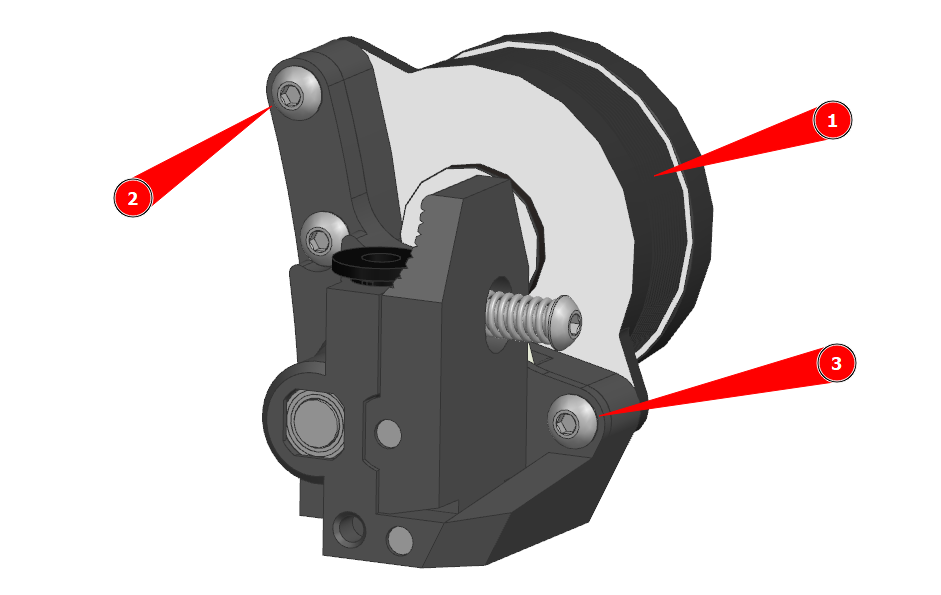

7.2 Зафиксируйте винтами М3х12 (2) и М3х10 (3)
