Макросы
Описание

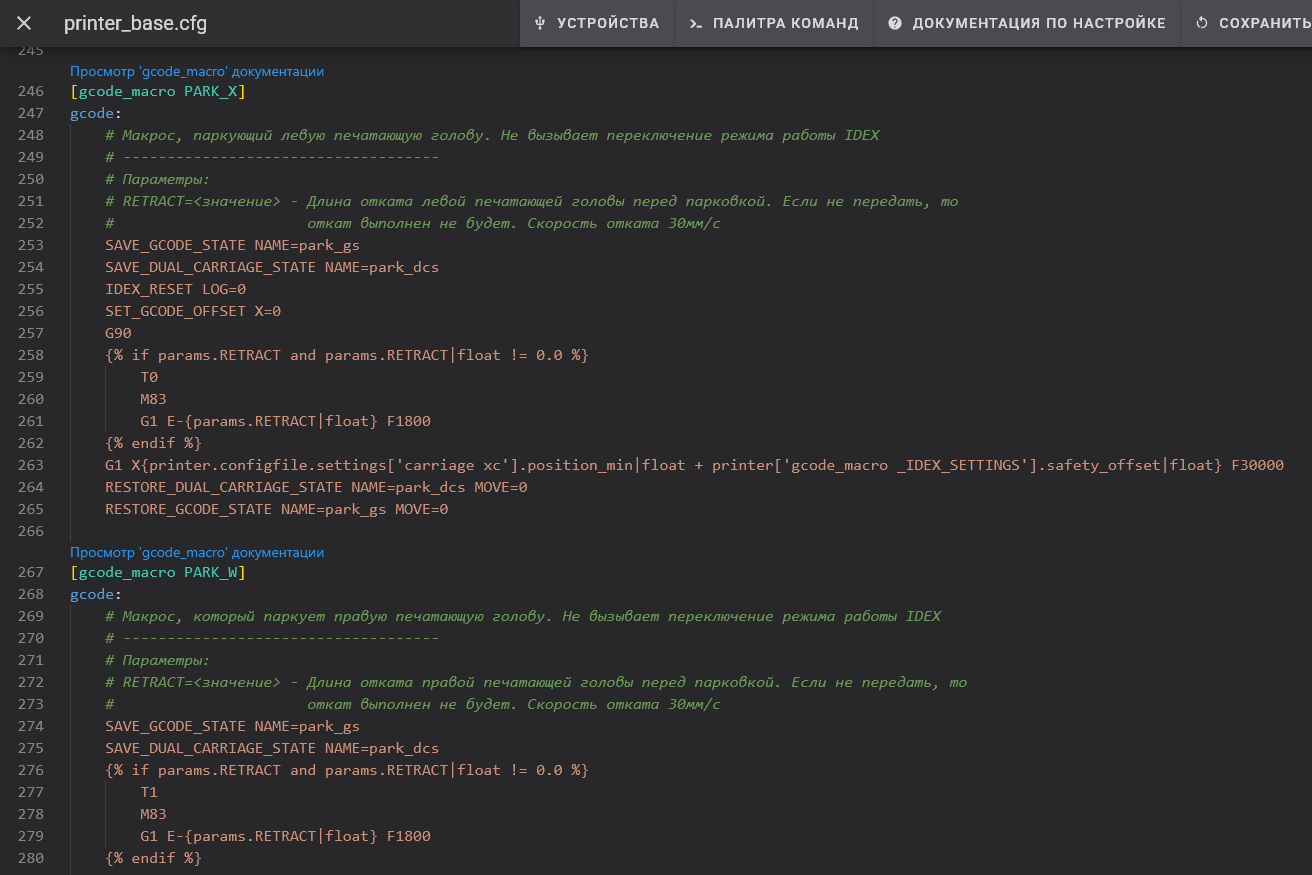

В конфигурации VOSTOK используется принцип размещения документации рядом с кодом. То есть инструкции по использованию макросов располагаются там же, где сами макросы - в printer_base.cfg. Тем не менее, для удобства пользователей и индексации макросов поиском сайта, информация о них продублирована на этой странице.
Данные на этой странице даны для конфигурации последней версии. Если у вас более старая версия конфигурации, то некоторые макросы у вас могут отличаться или отсутствовать
Пользовательские макросы
PARK_X
Макрос, паркующий левую печатающую голову. Не вызывает переключение режима работы IDEX
| Параметр | Тип | Описание |
|---|---|---|
| RETRACT | float | Длина отката левой печатающей головы перед парковкой. Если не передать, то откат выполнен не будет. Скорость отката 30мм/с |
PARK_W
Макрос, паркующий правую печатающую голову. Не вызывает переключение режима работы IDEX
| Параметр | Тип | Описание |
|---|---|---|
| RETRACT | float | Длина отката правой печатающей головы перед парковкой. Если не передать, то откат выполнен не будет. Скорость отката 30мм/с |
PARK_XW
Макрос, паркующий обе печатающие головы. Не вызывает переключение режима работы IDEX
Не имеет параметров.
IDEX_MODE_FULL_CONTROL
Макрос, включающий режим полного контроля IDEX. При этом левая печатающая голова контролируется через ось X, а правая - через ось W. К примеру, команда G1 X20 W100 одновременно переместит левую голову в координату 20, а правую в координату 100.
| Параметр | Тип | Описание |
|---|---|---|
| LOG | 0|1 | Если указано 1, то в консоль будет выведено сообщение о переключении режима. По умолчанию 1 |
IDEX_RESET
Макрос, сбрасывающий режим работы IDEX. После него будет задействована левая печатающая голова.
| Параметр | Тип | Описание |
|---|---|---|
| LOG | 0|1 | Если указано 1, то в консоль будет выведено сообщение о переключении режима. По умолчанию 1 |
IDEX_MODE_COPY
Макрос, который переводит IDEX в повторяющий режим.
| Параметр | Тип | Описание |
|---|---|---|
| PRINTHEAD_DISTANCE | float | Расстояние между печатающими головами. Если не указано, то будет использовано значение по умолчанию из printer.cfg |
| MOVE | 0|1 | Если указано 1, то правая печатающая голова будет перемещена на PRINTHEAD_DISTANCE относительно левой. По умолчанию 0 |
| LOG | 0|1 | Если указано 1, то в консоль будет выведено сообщение о переключении режима. По умолчанию 1 |
IDEX_MODE_MIRROR
Макрос, который переводит IDEX в зеркальный режим.
| Параметр | Тип | Описание |
|---|---|---|
| MOVE | 0|1 | Если указано 1, то обе печатающие головы будут переведены в базовое положение. Если 0, то головы перемещаться не будут. По умолчанию 0 |
| LOG | 0|1 | Если указано 1, то в консоль будет выведено сообщение о переключении режима. По умолчанию 1 |
T0
Макрос смены инструмента, совместимый со скриптом быстрой смены инструмента от Дмитрия Бутюгина (ссылка на скрипт). Если указать хотя бы одну из координат XYZ, то следующая печатающая голова будет автоматически перемещена в эту координату с откатом.
| Параметр | Тип | Описание |
|---|---|---|
| X | float | Координата по X, в которую должна переместиться следующая печатающая голова |
| Y | float | Координата по Y, в которую должна переместиться следующая печатающая голова |
| Z | float | Координата по Z, в которую должна переместиться следующая печатающая голова |
T1
Макрос смены инструмента, совместимый со скриптом быстрой смены инструмента от Дмитрия Бутюгина (ссылка на скрипт). Если указать хотя бы одну из координат XYZ, то следующая печатающая голова будет автоматически перемещена в эту координату с откатом.
| Параметр | Тип | Описание |
|---|---|---|
| X | float | Координата по X, в которую должна переместиться следующая печатающая голова |
| Y | float | Координата по Y, в которую должна переместиться следующая печатающая голова |
| Z | float | Координата по Z, в которую должна переместиться следующая печатающая голова |
SET_W_OFFSETS
Установка смещений правой печатающей головы. Эти смещения работают только при классическом режиме работы, то есть когда одновременно задействована только одна печатающая голова. В зеркальном и повторяющем режимах эти смещения не учитываются. Смещения по Z нет, т.к. у VOSTOK печатающие головы должны быть физически выставлены в один уровень с помощью регулировок на печатающей голове.
| Параметр | Тип | Описание |
|---|---|---|
| X | float | Смещение по X. Положительное значение смещает голову вправо, отрицательное - влево |
| Y | float | Смещение по Y. Положительное значение смещает голову ближе к задней части принтера, отрицательное - ближе к передней |
PRINT_END
Макрос окончания печати. Сбрасывает режим работы, выключает нагреватели и вентиляторы, паркует обе печатающие головы, сдвигает стол в крайнее нижнее положение.
Не имеет параметров.
CANCEL_PRINT
Отмена текущей печати.
Не имеет параметров.
PAUSE
Приостановка текущей печати.
Не имеет параметров.
IDEX_SHAPER_CALIBRATE
Макрос калибровки Input Shaping, учитывающий особенности IDEX-принтеров. Требует установки GCODE_SHELL_COMMAND, который можно установить через KIAUH в разделе Extensions.
Работает следующим образом:
- Удаляются все файлы калибровки из папки
/tmp. Если они вам нужны, то сделайте бэкап перед запуском макроса. - Паркуются все оси. Установка акселерометра не должна мешать парковке.
- В зависимости от значения параметра
TEST_W, снимаются данные для оси X или W. - Если не выключен параметр
TEST_Y, то для оси Y снимаются данные в 3 точках: по центру стола, вблизи края стола, а также когда обе печатающие головы находятся вблизи центра стола. - По полученным данным строятся АЧХ
x.pngиy.png, которые сохраняются в~/printer_data/config. Если эти файлы уже есть, то они будут перезаписаны.
| Параметр | Тип | Описание |
|---|---|---|
| TEST_W | 0|1 | Если включить (установить 1), то тест будет проведён для оси W. Если выключить или не указывать, то для оси X |
| TEST_Y | 0|1 | Если включить (установить 1) или не указывать, то тест будет проведён также для оси Y |
ENABLE_EQUAL_PA
Включает режим одинакового Pressure Advance для печатающих голов. Подробности о режиме см. в макросе SET_PRESSURE_ADVANCE.
Не имеет параметров.
DISABLE_EQUAL_PA
Выключает режим одинакового Pressure Advance для печатающих голов. Подробности о режиме см. в макросе SET_PRESSURE_ADVANCE.
Не имеет параметров.
SET_PRESSURE_ADVANCE
Если режим одинакового Pressure Advance выключен (по умолчанию), то этот макрос работает как стандартный SET_PRESSURE_ADVANCE Klipper. Если режим включён через макрос ENABLE_EQUAL_PA, то команда устанавливает одинаковые значения ADVANCE и SMOOTH_TIME для обеих печатающих голов. В этом случае параметр EXTRUDER игнорируется.
Данный режим используется для ускоренной калибровки Pressure Advance. Сгенерируйте калибровочный G-код для зеркального или повторяющего режима, и перед его запуском включите режим одинакового Pressure Advance. Таким образом можно за одну печать откалибровать сразу две печатающие головы. После калибровки не забудьте выключить режим одинакового Pressure Advance с помощью макроса DISABLE_EQUAL_PA или перезагрузив прошивку.
| Параметр | Тип | Описание |
|---|---|---|
| EXTRUDER | string | Имя секции экструдера из конфигурации (например, extruder или extruder_stepper). Если не указано, то используется экструдер активного хотэнда |
| ADVANCE | float | k-фактор Pressure Advance |
| SMOOTH_TIME | float | Время сглаживания Pressure Advance |
SET_PA_VALUES
Установить значения PA для левой и правой печатающей головы, которые будут применены при начале следующей печати. Используется для того, чтобы передать значения PA из слайсера в прошивку до вызова макроса начала печати. Если вызвать без параметров, то установятся значения по умолчанию (0.0/0.03 на обе головы).
| Параметр | Тип | Описание |
|---|---|---|
| EXTRUDER | 0|1 | Номер инструмента, для которого передаётся значение. 0 - левая печатающая голова, 1 - правая |
| ADVANCE | float | k-фактор Pressure Advance |
| SMOOTH_TIME | float | Время сглаживания Pressure Advance |
APPLY_PA_VALUES
Применить значения PA для левой и правой печатающей головы. Вызывается автоматически из макросов начала печати.
Не имеет параметров.
SET_NEXT_PRINT_MODE
Установить режим IDEX для следующей печати. Нужен для того, чтобы передать данные о режиме печати до вызова макроса начала печати.
| Параметр | Тип | Описание |
|---|---|---|
| MODE | 0|1|2 | Режим печати. 0 - классический, 1 - дублирующий, 2 - зеркальный. Если не передать значение, то будет установлен классический режим |
RESET_VARIABLES
Сброс переменных IDEX к состоянию по умолчанию. Вызывается автоматически через delayed_gcode после перезагрузки прошивки.
Не имеет параметров.
CALC_OFFSET
Макрос для автоматического расчёта смещения правой печатающей головы. Рассчитанные значения не применяются автоматически - их нужно вручную передать в SET_W_OFFSETS.
| Параметр | Тип | Описание |
|---|---|---|
| XL | float | Расстояние от стенки нижней части до стенки верхней части слева. Обязательный параметр |
| XR | float | Расстояние от стенки нижней части до стенки верхней части справа. Обязательный параметр |
| YF | float | Расстояние от стенки нижней части до стенки верхней части спереди. Обязательный параметр |
| YB | float | Расстояние от стенки нижней части до стенки верхней части сзади. Обязательный параметр |
Служебные макросы
Это макросы, которые не предназначены для прямого использования, но нужны для работы других макросов.
_IDEX_VARIABLES
Внутреннее хранилище переменных конфигурации IDEX. Содержит:
| Переменная | Значение |
|---|---|
active_tool |
Номер активной печатающей головы. 0 - левая, 1 - правая |
equal_pa_mode |
1 приравнивает PA на правой печатающей голове к значению на левой |
next_print_mode |
0 - классический режим, 1 - дублирующий режим, 2 - зеркальный режим |
e0_pa |
Значение PA для левой печатающей головы |
e0_pa_smooth_time |
Время сглаживания PA для левой печатающей головы |
e1_pa |
Значение PA для правой печатающей головы |
e1_pa_smooth_time |
Время сглаживания PA для правой печатающей головы |
_HOME_Z
Вспомогательный макрос, используемый внутри homing_override. Не удаляйте. Проверяет, находится ли печатающая голова в пределах стола, и в зависимости от этого либо паркует ось Z, либо выдаёт ошибку о том, что датчик автоуровня находится не над столом.
Устаревшие макросы
Эти макросы оставлены для совместимости с предыдущими версиями. Лучше избежать их применения т.к., скорее всего, в одно из следующих версий они будут удалены.
PRINT_START
Макрос-прокладка для вызова уже специфических для разных режимов работы IDEX макросов начала печати.
| Параметр | Тип | Описание |
|---|---|---|
| MODE | 0|1|2 | Режим печати. 0 - классический, 1 - дублирующий, 2 - зеркальный. Если не указано, то будет использовано значение параметра next_print_mode |
| E0_TEMPERATURE | int | Температура хотэнда левой печатающей головы. Обязательный параметр. В классическом режиме можно установить 0, тогда эта печатающая голова не будет использоваться. В других режимах должно быть не меньше 140 |
| E1_TEMPERATURE | int | Температура хотэнда правой печатающей головы. Обязательный параметр. В классическом режиме можно установить 0, тогда эта печатающая голова не будет использоваться. В других режимах должно быть не меньше 140 |
| BED_TEMPERATURE | int | Температура стола. Если значение не передано, то температура будет сброшена до 0 |
| PRINTHEAD_DISTANCE | float | Расстояние между печатающими головами. Если не указано, то будет использовано значение по умолчанию из printer.cfg. В классическом и зеркальном режиме не делает ничего |
PRINT_START_CLASSIC
Макрос начала печати для классического режима работы IDEX. То есть либо печать одной печатающей головой, либо печать двумя попеременно.
| Параметр | Тип | Описание |
|---|---|---|
| E0_TEMPERATURE | int | Температура хотэнда левой печатающей головы. Обязательный параметр. Если голова не должна использоваться, то стоит передать 0 |
| E1_TEMPERATURE | int | Температура хотэнда правой печатающей головы. Обязательный параметр. Если голова не должна использоваться, то стоит передать 0 |
| BED_TEMPERATURE | int | Температура стола. Если значение не передано, то температура будет сброшена до 0 |
PRINT_START_MIRROR
Макрос начала печати для зеркального режима работы IDEX.
| Параметр | Тип | Описание |
|---|---|---|
| E0_TEMPERATURE | int | Температура хотэнда левой печатающей головы. Обязательный параметр. Не может быть ниже 140 |
| E1_TEMPERATURE | int | Температура хотэнда правой печатающей головы. Обязательный параметр. Не может быть ниже 140 |
| BED_TEMPERATURE | int | Температура стола. Если значение не передано, то температура будет сброшена до 0 |
PRINT_START_COPY
Макрос начала печати для дублирующего (повторяющего) режима работы IDEX.
| Параметр | Тип | Описание |
|---|---|---|
| E0_TEMPERATURE | int | Температура хотэнда левой печатающей головы. Обязательный параметр. Не может быть ниже 140 |
| E1_TEMPERATURE | int | Температура хотэнда правой печатающей головы. Обязательный параметр. Не может быть ниже 140 |
| BED_TEMPERATURE | int | Температура стола. Если значение не передано, то температура будет сброшена до 0 |
| PRINTHEAD_DISTANCE | float | Расстояние между печатающими головами. Если не указано, то будет использовано значение по умолчанию из printer.cfg |
